Как сделать светодиодную подсветку своими руками
Прелесть ледподсветки заключается в том, что для монтажа освещения своими руками не требуется навыков профессионального электрика. Самым простым решением является приобретение комплекта для монтажа светодиодного освещения в который входит:
- лента (обычно 5 метров);
- блок питания;
- диммер – регулятор уровня освещенности;
- RGB контроллер (пульт дистанционного управления включением/выключением), изменения цветового режима и задания последовательности включения световых каналов;
- коннекторы.
Для монтажа ленты 120-240 потребуется приобрести алюминиевый монтажный профиль.
Если технические характеристики готового комплекта не устраивают, можно все элементы приобрести по отдельности. Это позволит немного сэкономить
Важно произвести предварительные расчеты мощности светодиодной ленты, чтобы подобрать соответствующий блок питания
Расчет крайне прост. Достаточно подставить в приведенную формулу значения, чтобы получить искомую мощность блока питания:
W = L х W1 х K,
Где:
W – Мощность устройства питания (W);
L – длина ленты (м);
W1 – потребляемая мощность 1 п.м ленты;
К – коэффициент интенсивности эксплуатации.
Для фонового освещения — 1,3, для основного – 1,5 – 1,7.
Обрезка
Чтобы понять, как сделать освещение, и принцип устройства ленты необходимо внимательно посмотреть на рисунок.
РИСУНОК 1
Устройство светодиодной ленты
На рисунке обозначены места разреза. В них расположены выходы контактов токопроводящих каналов, на которые надеваются коннекторы – соединительные устройства. Режут ленту мощными портняжными ножницами или резаком, имеющимся в приспособлениях для снятия изоляции, который является одним из основных инструментов электрика.
Схема подключения подсветки
Подключение светодиодной ленты входящей в комплект не представляет трудностей Достаточно следовать приложенной инструкции. Для тех, кого больше греет светодиодная лента, сделанная своими руками, и кто решил собрать электрическую цепь самостоятельно, следует руководствоваться следующей схемой:
РИСУНОК 2
Простая схема подключения светодиодной ленты
Для большей наглядности, как сделать подсветку, чтобы даже начинающие электрики могли справиться с задачей, приводим фотографию предварительной сборки сложной схемы подключения светодиодной ленты SMD-5050 с блоком дистанционного управления:
РИСУНОК 3

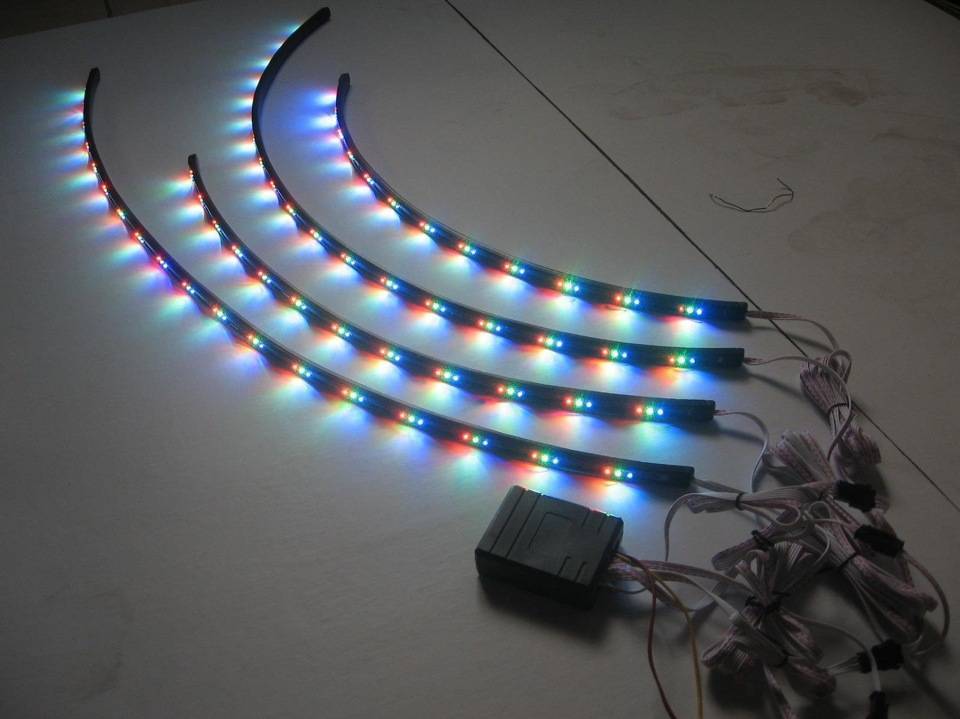

Предварительная сборка светодиодной ленты SMD-5050
Подготовка перед установкой
Для установки и монтажа светодиодной подсветки потребуются следующие инструменты:
- рулетка;
- электродрель;
- отвертка или шуруповерт;
- ножовка по металлу для отпиливания алюминиевого монтажного профиля;
- набор дюбелей и саморезов;
- двухжильный монтажный электрический провод ПВХ-2,5 мм.
Монтаж светодиодной подсветки
Монтаж светодиодной ленты своими руками осуществляется непосредственно на поверхность стены, плинтуса, мебели на двустороннюю клейкую ленту (скотч) если количество светодиодов 30-60 на 1 п.м. Такие ленты почти не нагреваются в процесс эксплуатации. Ленты 120-240 монтируются на алюминиевый профиль, который следует монтировать с использованием теплоизоляционных шайб, оставляющих зазор между профилем и поверхностью – для лучшей вентиляции и охлаждения.
Зачем необходима подсветка телевизора
Известно, что просмотр телевизора в полной темноте очень вредит зрительной системе человека. Особенно сильно негативный эффект заметен у взрослых людей, тогда как у детей он сглаживается благодаря росту и развитию, а также сильным восстанавливающим способностям детского организма.
Просмотр телевизора без хотя бы фоновой подсветки чреват рядом негативных явлений:
- быстрая утомляемость глаз;
- падение остроты зрения;
- появление головных болей и т.д.
Яркий экран телевизора и темная комната — плохое сочетание для глаз
Длительный или еще хуже — постоянный просмотр телевизора, когда фоновая подсветка отсутствует, а все помещение находиться во мраке, приводит к развитию стресса, а также общей усталости. В конечном итоге наблюдается общее снижение здоровья человека, ухудшение защитных и адаптационных механизмов в его организме.
Особенности фоновой подсветки: что нужно учитывать
Фоновая подсветка, которая организуется своими руками позади телевизора, должна отвечать ряду требований:
быть ненавязчивой, чтобы не привлекать к себе излишнее внимание;
давать оптимальный уровень светового потока, чтобы предотвращать утомление глаз от длительного просмотра телепередач в темное время суток;
Фоновое освещение
- легко и быстро монтироваться своими руками;
- источники света, с помощью которых она формируется, не должны нагреваться. Этот фактор может привести к риску развития пожароопасной ситуации, так как сам телевизор, даже современные модели, нагревается в процессе своей работы;
- светильники, применяемые для фоновой подсветки, должны быть экологически чистыми и не содержать вредных веществ. Такие требования связаны с тем, что размещаясь за техникой подобного рода, они подвержены риску механического повреждения. Особенно, если в доме имеются малые дети, постоянно снующие вблизи техники.
Из всего разнообразия осветительных приборов, активно используемых в системе наружного и внутреннего освещения, в данной ситуации максимально полно под перечисленные выше требования подходит светодиодная продукция, а именно – светодиодные ленты.
Подключение и прокладка проводов
Основная проблема и головная боль, как проложить провода и куда их спрятать.
Как правило, между стеной и кухонным гарнитуром всегда есть небольшой зазор и некоторое пространство.
Туда и можно
запихнуть самый опасный провод 220В от розетки.
Остальную
проводку низкого напряжения 12-24V, располагайте по боковым стенкам внутри
шкафчиков. В отдельных случаях их даже можно запрятать в технологические
канавки держателей полочек.
Ну или
просто закрыть узким кабель каналом.
Итоговая

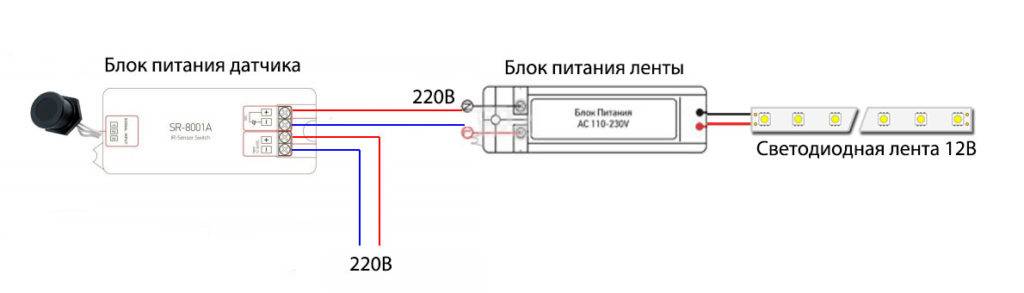

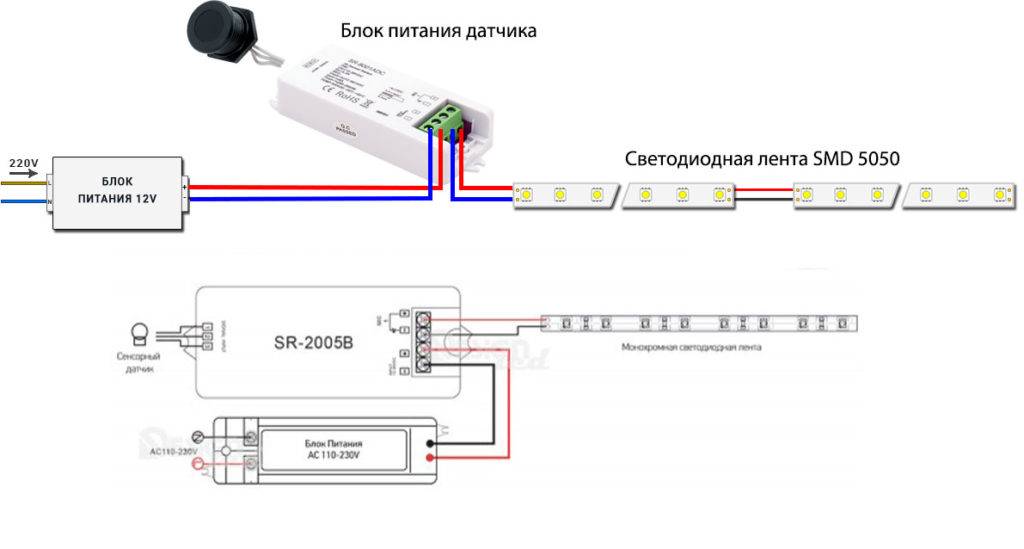

схема подключения всей подсветки рабочей зоны с использованием ИК датчика
“взмах руки”, будет выглядеть следующим образом.
Для датчика
12-24В:
Для
напряжения 220В:
Кстати, уже довольно давно на Али появились немного другие датчики движения и диммеры, вот такой конструкции.
Они идеально
подходят для вставки в сам профиль. При этом ничего высверливать в шкафчиках,
портя древесину уже не нужно.
Монтируете
его непосредственно перед светодиодной лентой и точно также управляете
подсветкой взмахом руки. Никаких дополнительных блоков и проводов.
Заказать уже готовую сборку можно у китайцев отсюда.
Подсветка для цветов и рыбок
Все растения и животные нуждаются в солнечном свете. Но в домашних условиях они не получают его в достаточном количестве, даже возле окна летом, не говоря уже о зимнем времени года. А на аквариум и растения, стоящие далеко от окон, солнечный свет не попадает вовсе. Чтобы поддержать здоровье комнатных растений и аквариумных рыбок, приходится использовать искусственное освещение.
Светодиодная лента для аквариума должна быть водонепроницаемой, поэтому нужно выбирать ту, которая защищена силиконовым покрытием. Некоторые рыбки любят выпрыгивать из воды, разбрызгивая ее по сторонам. LED-подсветка без защиты моментально сгорит.
Чтобы устроить освещение в аквариуме, наклейте ленту по периметру крышки с внутренней стороны или в несколько рядов. Желательно, чтобы излучение было максимально близко к солнечному свету. Такая подсветка аквариума светодиодной лентой сможет стать источником света для водорослей.
Очень актуальна подсветка растений светодиодной лентой, особенно в зимний период. Диодное освещение совершенно не нагревает окружающие предметы и ближе по свойствам к солнечному свету в отличие от ламп накаливания. Фотосинтез у растений будет происходить дольше, значит, они получат больше питательных веществ. А чем лучше они питаются, тем быстрее растут, обретая красивую форму.
Преимущества светодиодного освещения
Светодиодная подсветка – это ряд очевидных преимуществ:
- Стойкость к механическим внешним повреждениям;
- Долговечность – кухонная лента освещения способна проработать 14 и более лет даже при работе более 15 часов в сутки;
- Разнообразная цветовая гамма – подсветка на кухню под шкафы может быть выполнена в белом, красном и оранжевом, зеленом и синем, пурпурном и желтом цветах. Также можно выбрать светодиоды, работающие в инфракрасном и ультрафиолетовом спектре;
- Отличная яркость освещения, причем устройство не требует времени для разогрева;
- Доступность в цене (благодаря распространению и популяризации);
- Возможность использовать ленту с различным углом излучения;
- Безопасность;
- Экологичность;
- Нетребовательность к температуре помещения.
Полезные советы по установке
Рекомендуем ознакомиться с некоторыми полезными советами, которые помогут сделать скрытую подсветку потолка более правильной, а главное – безопасной:
Способ соединения проводовпри установке светильников – клеммы ваго.
Никаких скруток быть не должно.Старайтесь избежать соединения алюминиевых и медных жил.Если схема подсветки потолка будет сложной, то для ее создания выделите отдельную группу проводов от главного щитка.
Все провода внутри ниши (если будут устанавливаться точечные светильники) защитите гофрированной трубой из самозатухающего материала.
При подключении выключателя светана разрыв должен идти фазный проводник, а не ноль.Для монтажа подсветки используйте светодиодные ленты, имеющие на один метр длины не более 60 светодиодов.
Изделия со 120-тью лампочками будут слишком яркими и не создадут уютную атмосферу в комнате.Используйте светильники одной марки и мощности. Если схема будет включать различные изделия в одной линии, то скрытое освещение потолка может иметь различную яркость и интенсивность в отдаленных точках, что испортит внешний вид помещения.
Не прокладывайте в нише светодиодную ленту длиннее 5 метров последовательно.
Это приведет к тому, что в месте ее прохождения останется выгоревший след. Длинную ленту необходимо подключать только параллельно.
Полиуретановый карниз должен иметь большую площадку для склеивания со стеной. В противном случае он быстро отпадет.При стыковке гипсокартонных листов проклеивайте их дополнительно бумажной лентой.
Вот и все, что хотелось рассказать о том, как может быть выполнена скрытая подсветка потолка своими руками! Если у Вас возникли вопросы на данную тему, обязательно задайте их нашим специалистам в категории «Задать вопрос электрику»!
Подсветка потолка светодиодной лентой своими руками
Уже прошло 3 года с момента сдачи дома-новостройки в эксплуатацию.
Сперва я сделал простой ремонт своими руками. Теперь дом сел, стены прогрелись и проявились некоторые дефекты. На потолке в местах стыка плит появились две большие трещины длиной по 6 метров вдоль всей комнаты.
Супруга стала требовать ремонт, но современных и интересных вариантов отделки много и она не может определиться. Задумал сделать подсветку потолка светодиодной лентой своими руками.
Почитал на других сайтах про монтаж, но там написана бесполезная муть, потому что пишут авторы, которые в этом не разбираются и никогда этим не занимались. Объяснять супруге тонкости и преимущества всё равно придется, поэтому решил это сделать в письменном виде, вам тоже будет интересно.Рекомендую предварительно прочитать:1.
подготовка к монтажу2. как выбрать блок питания на 12В3. подключение светодиодной ленты к 220В по схеме
Рассмотрим основные популярные виды для дома:
Натяжной — современный и практичный вид, быстро устанавливается. Большой плюс, это глянцевая поверхность и прозрачность пленки, глянец лучше отражает световой поток.
Фото, свет изнутри
Козырно выглядит использование светодиодной ленты для подсветки потолка изнутри. Если у вас разыграется фантазия, то например можно сделать:
Звездное небо, фото
Из-всех видов я выбрал натяжной, с предварительным креплением звукоизоляции под пленку.
Гипсокартонный и подвесно-натяжной будут достаточно оптимальными при одноуровневом проекте.
У меня в квартире отлично слышно соседей сверху, тем более у них 2 маленьких ребенка, они могут стучать по полу в 3 часа ночи, у нас отдается как в барабане. Под гипсокартон можно будет разместить звукоизолирующие маты, чего нельзя сделать на натяжном, без приклейки.
Двухуровневые потолки выглядят интересно с дизайнерской стороны, но у них гораздо выше сложность исполнения и большой объем гипрочных работ. Я могу себе их позволить без особого ущерба, высота моих 280 см, что выше обычных 250 см.
Выглядят красиво, но с точки зрения практичности, просто будут дополнительные расходы. Через пару недель вы на него уже не будете обращать внимания. Эту сумму я могу потратить с большей пользой, чем на бесполезное дизайнерское оформление.
Установка светодиодного освещения своими руками
Чаще всего для устройства дюралайта, на потолке возводится специальная ниша из гипсокартона, которая скроет саму светодиодную ленту, и тогда свет от нее будет попадать в комнату не напрямую, а отражаться от потолка. Именно из-за этого мягкого свечения светодиодные ленты и пользуются таким успехом.
Монтаж гипсокартонной ниши

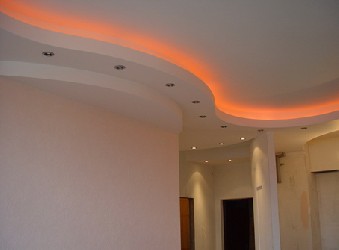

Гипсокартонная ниша имеет вид карниза, который проходит по всему периметру комнаты или же по краю многоуровневого потолка. Этот карниз, состоящий из гипсокартонных листов, крепится на обрешетку из металлических профилей.
Прежде чем устанавливать обрешетку, нужно сделать правильную разметку: для начала нужно отступить от потолка по стене вниз 70-100 мм и провести ровную горизонтальную линию. Для этого нужно воспользоваться уровнем. Затем необходимо прикрепить профиль вдоль проведенной линии.
Для крепления второго профиля, нужно отступить от стены около 20 см и также провести на потолке линию, параллельную первой. По ней крепится профиль и, таким образом, формируется внутренний периметр.
Затем, отступая от стартового профиля по 40 или 50 см, нужно начать устанавливать отрезки профиля, формирующие обрешетку. Длина таких отрезков должна соответствовать расстоянию между базовым профилем и профилем, лежащим у основания потолка.
Это выглядит вот так:
Основной профиль соединяется со стартовым при помощи небольших отрезков (до 300 мм), а на выступы, которые видны на фото, ляжет несущий карниз.
Обшивка листами гипсокартона
После того как профиль готов, он обшивается листами гипсокартона: сначала его вертикальная часть, что позволяет скрыть проводку. После этого закрывается и нижняя часть, и получается вот такая конструкция:
Установка карниза — это достаточно трудоемкий процесс, поэтому можно избрать более легкий путь и установить на потолок плинтус (галтель) для светодиодной подсветки.
Он имеет такой вид:
Здесь видно, что он не полностью закрывает пространство между стеной и потолком, это нужно для того, чтобы свет от подсветки был виден.
А вот схема его размещения:
Крепится плинтус очень просто, иногда даже при помощи шпаклевки или клея. Все зависит от поверхности, к которой он будет прикрепляться.
Прикрепление ленты
Когда абсолютно все готово, можно начинать крепить ленту. Для этого нужно обязательно очистить поверхность при помощи спирта и приклеить ленту. Обычно для этого достаточно отклеить специальную полоску с обратной стороны дюралайта и тщательно прижать ее к стене.
Важно! Если лента будет охватывать весь периметр комнаты, то ее нельзя сильно перегибать (не более 2-х см). Для крепления контроллера, усилителя и блока питания нужно заранее предусмотреть специальные ниши
Для крепления контроллера, усилителя и блока питания нужно заранее предусмотреть специальные ниши.
Установка светодиодной подсветки своими руками требует ответственности и некоторых знаний, которые можно легко набрать, просмотрев несколько видеороликов и внимательно прочитав все инструкции, касающиеся процесса монтажа дюралайта. Необходимо не так много усилий, чтобы украсить свое жилище одной из лучших дизайнерских задумок.
Видеоописание устройства светодиодной ленты и принципов ее управления:
Установка гипсокартонной ниши для подсветки потолка светодиодной лентой:
Правильное подключение светодиодной ленты:
https://youtube.com/watch?v=pZqYio-eF-I%23t%3D119

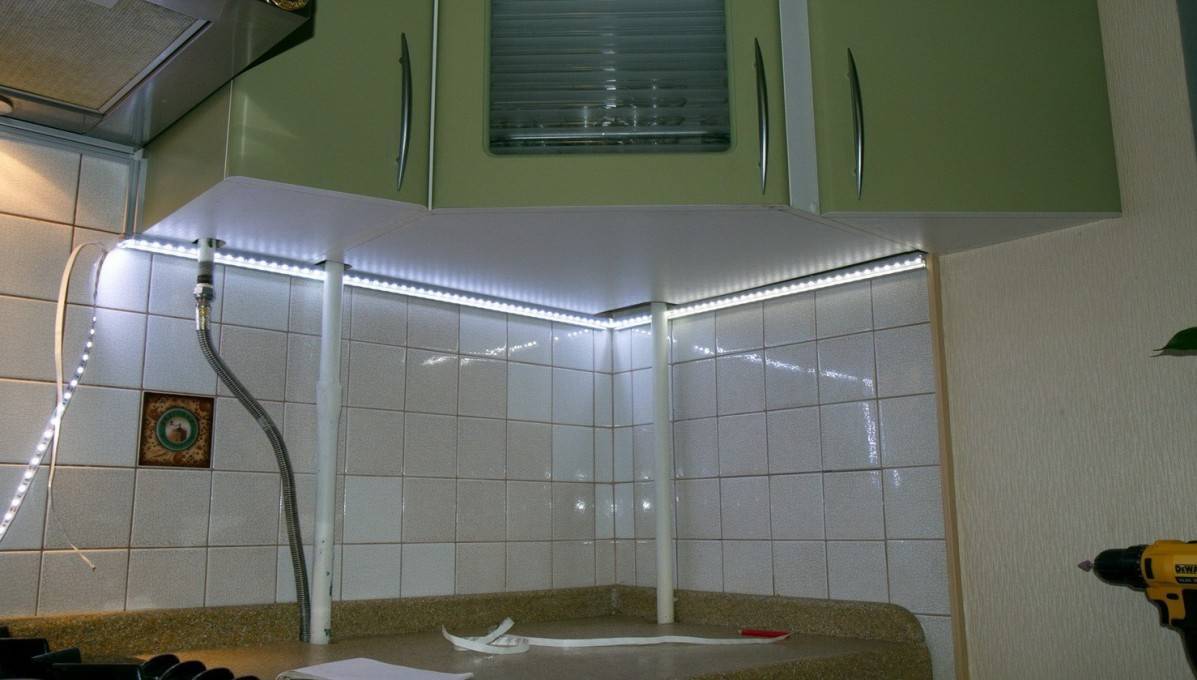

Какая светодиодная лента для кухни лучше
Кухня это
место чистоты. В ней не должно быть никаких темных углов и теней.
В первую
очередь это касается рабочей зоны. Именно здесь освещение должно быть наиболее
качественным.
От этого
напрямую зависит удобство приготовления продуктов и ваше здоровье.
Оптимальная
температура освещения рабочей зоны – нейтральная, порядка 4000К.
Однако в
некоторых случаях, можно выбрать и теплый цвет свечения. Например, для кухни из
натурального дерева.
Но только не чересчур желтый. Смотреться это в темноте может будет и красиво, однако функциональности и пользы от такого освещения – ноль.
Пропустить рыбную косточку при разделке в таком свете, плевое дело.
Также не
забывайте, что цветная RGB подсветка используется на кухне исключительно для
декоративных целей.
Поэтому
здесь применяйте одноцветную ленту с ровным белым светом. Самая популярная
мощность – 14,4Вт на 1 погонный метр.
Чаще всего
используют модели SMD 5050.
Освещенность
рабочей поверхности должна быть равномерной и быть в пределах от 200 люкс и
выше.
Коэффициент
цветопередачи CRI>90. Чем выше этот показатель, тем больше свет приближен к
естественному дневному.
А это
особенно важно при приготовлении пищи и осмотре продуктов
Как сделать светодиодную подсветку своими руками
Перед началом работы стоит провести подготовку, чтобы не тратить лишнее время. В первую очередь определяется местоположение ленты и рассчитывается общая длина. Обычно продаются куски по 5-15 м, но их можно резать с шагом от 5 до 50 мм, на ленте всегда есть обозначение с пунктирной линией через определенное расстояние. Также нужен блок питания подходящей мощности (как минимум на 30% мощнее, чем требуется) и контроллер при его наличии. Используются провода для подключения и алюминиевый профиль, на который приклеивается лента. Сам профиль можно клеить на двухсторонний скотч или крепить саморезами.
Для автоматического включения можно использовать датчики движения.
Как соединить светодиодную ленту
Очень важно правильно скреплять куски ленты между собой, а также присоединять провод от блока питания или контроллера, лучше всего это делать с помощью паяльника. Инструкция состоит из таких шагов:
Определяется длина ленты и место разрезания, исходя из особенностей помещения. Нужно ориентироваться на ближайший участок с пунктирной линией.
- Резать лучше острыми ножницами, чтобы получился четкий ровный срез и лента не деформировалась.
- Проводники зачищаются на расстоянии чуть больше сантиметра Нужно просто открыть контакты и посмотреть полярность, она всегда обозначена.

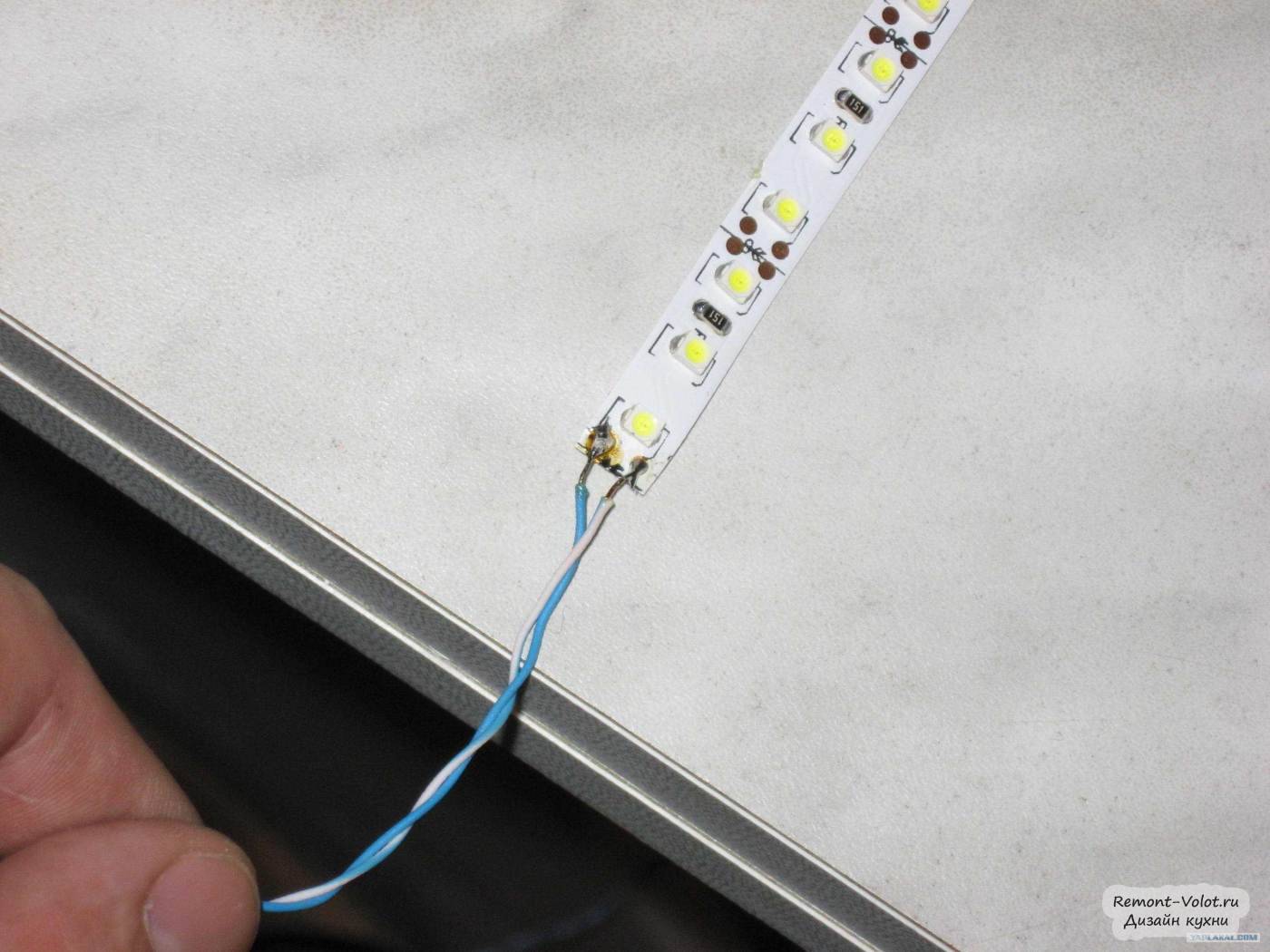

К проводникам аккуратно припаиваются провода подходящей длины и сечения. Работа проводится как при стандартной пайке.
- Место соединения лучше всего закрыть термоусадочной трубкой. Заодно она укрепит пайку и защитит ее от повреждения.
Если используется лента в силиконовой оболочке, подключение производится специальным коннектором, а место соединения дополнительно обрабатывается герметиком.
С помощью коннектора подключить ленту можно за минуту.
Дополнительные способы
Вар. №5, подходит для основного led освещения помещения. Вар. №6, нижний профиль монтируется накладным способом в виде светодиодного светильника на гипсокартонную поверхность. Возможна замена на потолочный плинтус.
Вар. №7, из-за сложной формы карнизов обычно леды размещают на стене. Вар. №8, плинтус крепится ниже на 50 -70 мм. и на нем размещается источник света. Это бюджетный монтаж, подойдет любой дешевый плинтус, не обязательно полиуретановый. Угол свечения светодиода 120 градусов, по этому при таком размещении он не будет слепить и практически не будет виден.
Вар. №9, гипсокартонный короб двухуровневого натяжного Вар. №10, визуально увеличивает высоту за счет подсветки стены.
Виды светодиодных элементов подсветки
Из готовых к установке и использованию приборов выделяются три вида, которые применяются для оформления подсветки: лампы, ленты и панели. Рассмотрим детальнее технические возможности каждого типа и способы их применения.
Лампы
В лампочках может быть установлено 1 и несколько диодов определённой мощности. Так как свечение у кристаллов яркое, лампа может оказывать ослепляющее действие, изделия дополняются матовым рассеивателем светового потока. То есть прозрачные стеклянные колбы здесь не используются.

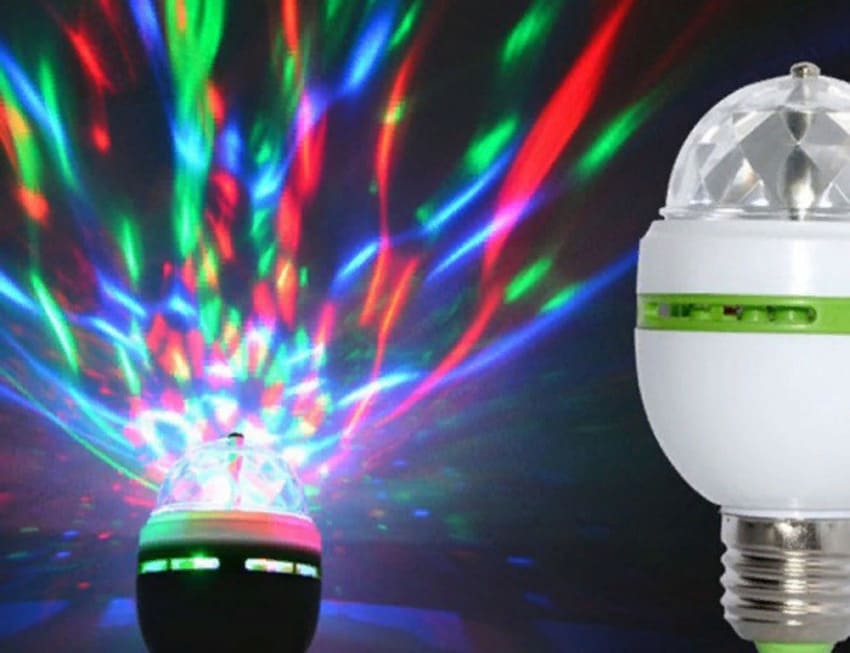

Лампа для разноцветной подсветки
В корпусе перед цоколем встраиваются выпрямитель и радиатор. Первый преобразует переменный ток в постоянный, стабилизирует напряжение. Это необходимо для исправной работы без мерцания чувствительных к источнику питания кристаллов. Радиаторный элемент отвечает за отведение тепла от платы со светодиодами. При перегреве LED — элементы могут выйти из строя раньше заявленного срока службы.
Цоколь чаще представлен традиционными винтовыми Е27 или Е14. Также лампы изготавливаются с контактными элементами, которые совместимы с различными моделями встраиваемых светильников. Чаще применяются такие штырьковые цоколи: GU5.3 или GU10, G4-G10 и G13.
Ленты
Светоленты производятся на основе гибкой платы, которая состоит из одинаковых модулей с тремя и более диодами, резистором и контактными площадками с каждого края отрезка. Последнее предусмотрено, чтобы укорачивать исходный контур либо увеличить его протяженность. Изнаночная сторона изделий нередко покрывается клейким веществом и не адгезионной бумажной полосой. Ленты имеют различную степень защиты от пыли и влаги: ее нет совсем или предусмотрена силиконовая оболочка.

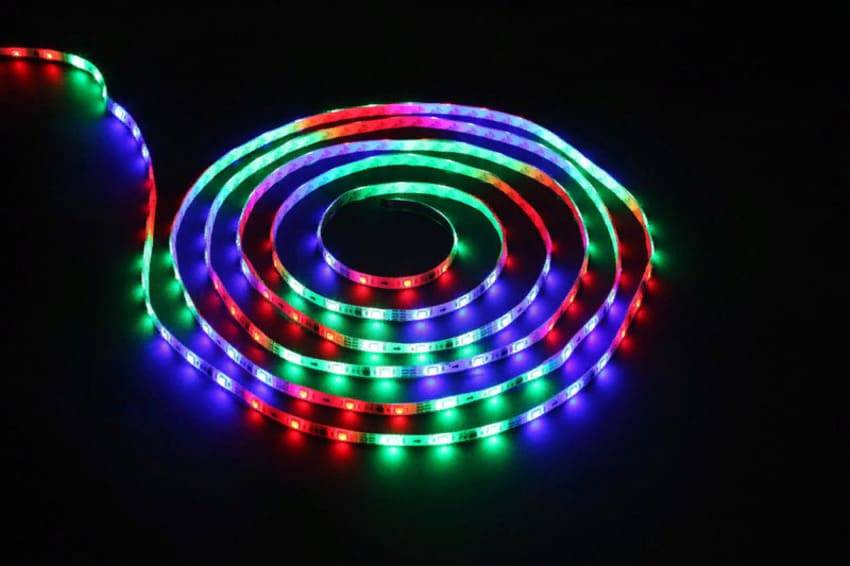

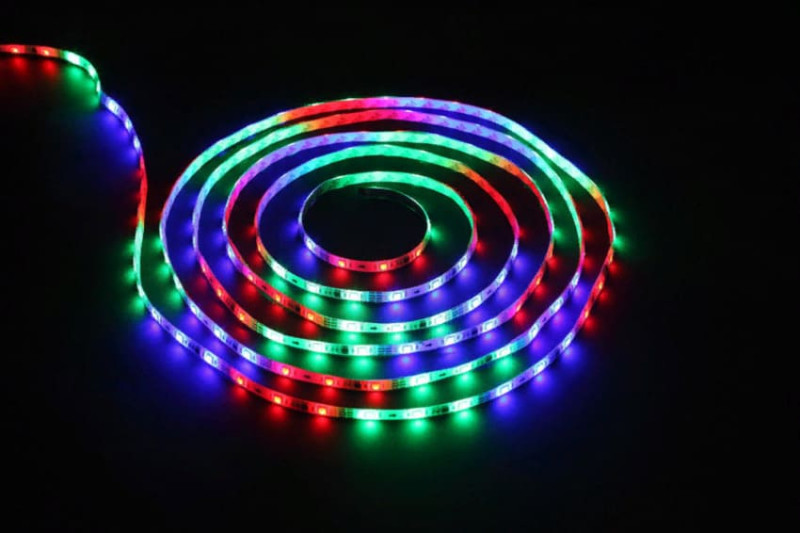

RGB-лента
Чаще для организации подсветки используются ленточные модели, на метре которых расположено 30-120 диодов в один либо два ряда. От плотности кристаллов на 1 метр зависит суммарная светоотдача лент и энергопотребление: чем больше, тем выше показатели.
Проще сделать подсветку из лент, так как они могут быть использованы для решения множества креативных задач. В частности, допустима сборка настольного или ночного светильника, зеркальной либо мебельной подсветки, потолочного освещения и уличной иллюминации различной сложности. Главное – соблюдать правила монтажа и технические ограничения по напряжению, мощности, длине.
Панели
Это универсальный продукт – светильник, который не нужно дополнять теплоотводом, плафоном. Для отведения тепла в основе конструкции предусмотрена алюминиевая либо стальная монтажная площадка. Внутренние детали скрыты пластиковым корпусом, матовым экраном — рассеивателем. В накладных моделях блок питания также спрятан в светильник, у встраиваемых БП выносной (при наличии).

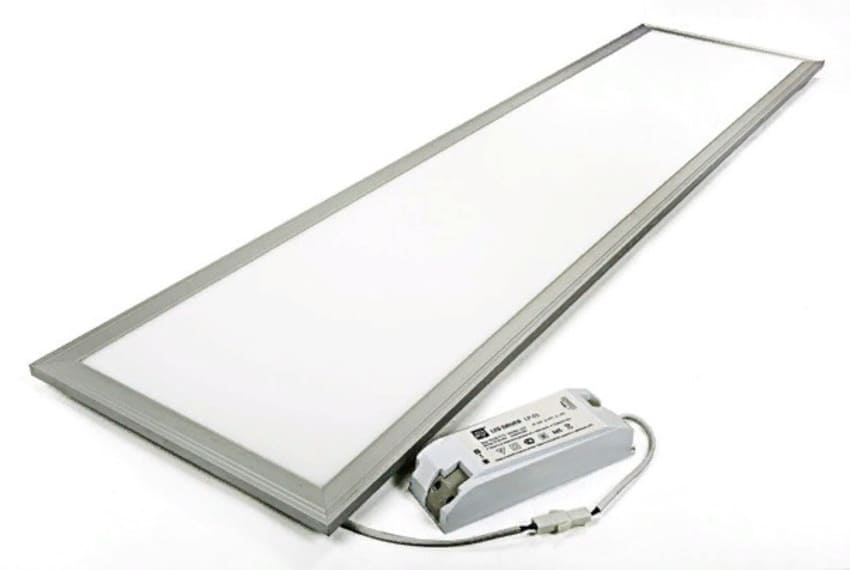

Встраиваемая светодиодная панель
Различаются светодиодные панели по устройству и назначению на рекламные и потолочные. Первые внешне похожи на дисплей с тем или иным изображением, которое может меняться в зависимости от установленного режима. Здесь монтируется несколько микросхем, что отвечают за работу отдельных диодных групп. В светильниках обычно предусмотрена одна схема, световые кристаллы расположены по периметру или в ином порядке.
Для производственных площадок или для жилого помещения можно выбрать панели разной геометрической формы. Их можно крепить к потолку, стенам, мебели, встраивать горизонтальные и вертикальные конструкции. Толщина светильника в среднем составляет 13-15 мм, поэтому высота потолка фактически не имеет значения. Выбор осуществляется с учетом мощности, яркости света и цветовой температуры.

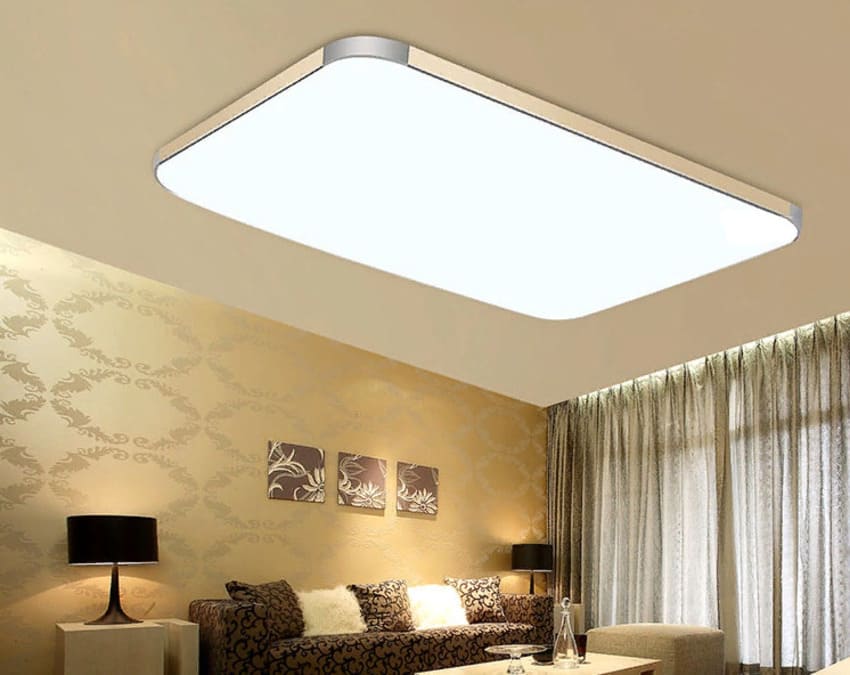

Накладная панель
Монтаж и установка ленты — проще, чем кажется + Видео
- Определение длины
По траектории прокладки СДЛ замеряется её длина и разрезается на участки с учетом углов и поворотов.
Место разреза СДЛ
Максимальная длина участка ленты 12/24 В составляет 5 метров, для платы 220 В – 50 метров.
- Спайка или соединение коннекторами
При помощи паяльника участки платы спаиваются между собой, соблюдая все необходимые углы и места подключения питающих проводов.
Аналогично можно использовать коннекторы разных видов (соединительный, угловой).
Коннектор (верхняя) и пайка (нижняя)
- Подключение проводов и кабелей
Подключение каждого участка к блоку питания проводится по параллельной схеме при помощи соединительных проводов
При этом важно соблюдать полярность их подключения (плюс и минус)
- Монтаж светодиодной подсветки на натяжном потолке
Монтаж СДЛ следует начинать с подготовки поверхности – протереть спиртосодержащим раствором. Далее плата устанавливается к поверхности на клейкий слой, расположенный с обратной стороны.
При отсутствии ниши и для лучшего крепления СДЛ к потолку лучше крепить её к ПВХ уголкам (для карниза или потолка из гипсокартона) или из полиуретана (для натяжного потолка).

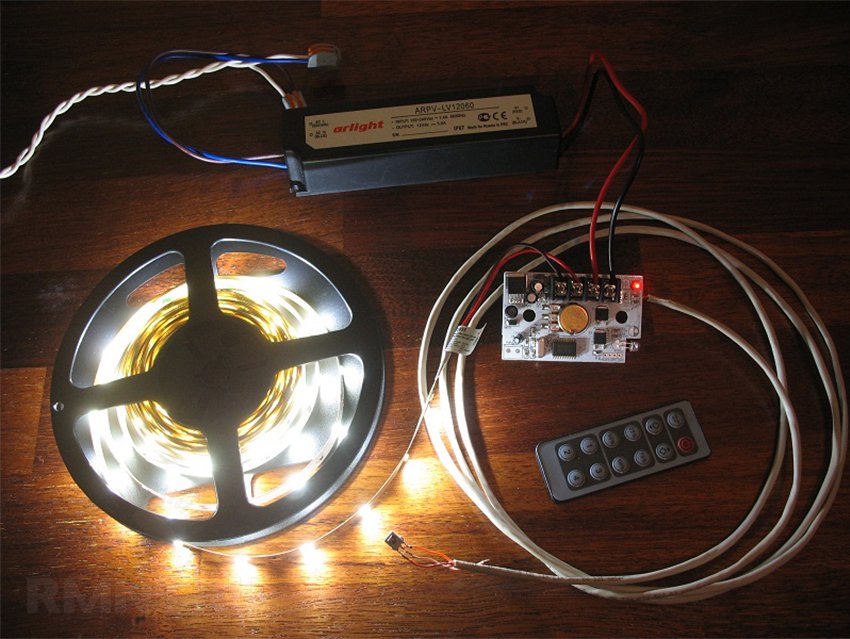

После установки собирается электрическая схема (контроллер, блок питания, источник сети).
Процесс монтажа каркаса и установка светодиодной ленты подробно показан на видео
