Ступица заднего колеса – самостоятельная замена в гараже

Инструменты для замены ступицы

Давайте посмотрим, как поменять переднюю ступицу колеса на легковом автомобиле. Для этого потребуются инструменты:

• домкрат – любой, механический или гидравлический. Он необходим для подъёма автомобиля;
• съёмник ступицы – обойтись без него довольно проблематично. Одолжите его у других автовладельцев или купите свой, если намерены заниматься ремонтом автомобиля самостоятельно;
• молоток – универсальный инструмент, который позволит выбить ступицу и установить её на штатное место;
• набор отверток и зубило;
• баллонный ключ для откручивания колёс.

Также могут потребоваться дополнительные инструменты, но обычно достаточно и этого.

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

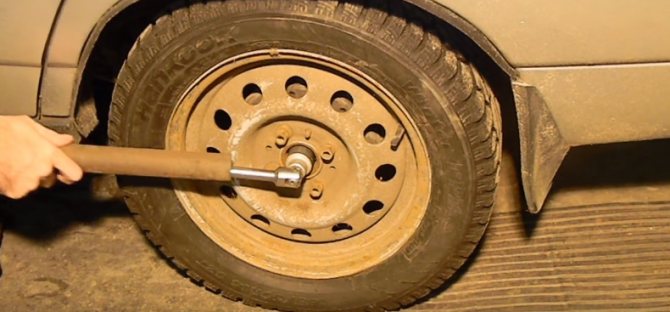

• Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
• Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
• Производим демонтаж тормозного барабана и колодок.
• Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

• Установите съемник, после чего снимите ступицу с оси.
• Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

• Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
• Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
• Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
• Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
• Произведите сборку всех снятых элементов и опустите авто на землю.
• Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Источники

• http://zamena-podshipnikov.ru/zamena-perednego-stupichnogo-podshipnika-vaz-2109.html
• http://zubilovaz.ru/vaz-21099-podshipnik-zadnej-stupicy
• http://asonline.ru/remont/zamena-podshipnika-stupitsy-vaz-2108-2109-21099.html

Какие подшипники купить?

Цена ступицы в сборе для автомобилей ВАЗ-2108 и аналогичных моделей составляет около 1200 рублей. Подшипник обойдется примерно в 350-600 рублей (в зависимости от производителя и жадности продавца)

Неплохие результаты показывают некоторые зарубежные производители подшипников, но если вы хотите качество и дешевизну, то обратите внимание на отечественные — вологодские или самарские. Первые оказываются намного качественнее, срок службы высокий. Но нужно покупать детали только у проверенных продавцов — на рынке запчастей немало китайского ширпотреба, качество которого оставляет желать лучшего

Но нужно покупать детали только у проверенных продавцов — на рынке запчастей немало китайского ширпотреба, качество которого оставляет желать лучшего.

МАЗ-54331: Замена задних ступиц на клиньях на евроступицы

В процессе работы, попал как то ко мне задний мост на евроступицах по сходной цене. Единственное, что меня в нем не устраивало, так это то, что редуктор в нем был 13 на 25, а у меня стоял 15 на 24.

Переход же на евроступицы был нужен по причине необходимости замены резины на заднем мосту, т.к. износ на ней уже был предельный и связываться опять с камеркой не было никакого желания.

Обдумав сложившуюся ситуацию, решил за раз перейти на евроступицы и бескамерку. Имея мост на евроступицах в запасе, глупо было его не использовать и покупать бескамерные диски под клинья.

Было два варианта действий: первый — закатить мост целиком и поменять редуктор; второй — просто заменить ступицы в сборе. Второй вариант мне нравился больше, поэтому на нем и остановился. Приступил к работе и открутил колеса, а потом и крышки бортовых коробок стеллитов.

Далее, открутил гайки на чулках и снял солнечную шестерню с подшипником и всю ступицу.

Данная операция не вызвала каких бы то ни было проблем и все прошло довольно гладко.

Следующим шагом, были отогнуты концы стопорных шайб и откручены болты на 30, которые крепят чулки к мосту.

Здесь следует пояснить, что у МАЗа с бортовыми евроступицами совершенно другие чулки, ступицы и тормозные барабаны. Одинаковые только сателлиты с подшипниками, шестерня полуоси в редукторе и солнечная шестерня без ее ступицы.

После снятия чулков и замены их на другие, подошла очередь установки евроступиц и сборки бортовых передач. Собрал бортовые, а также надел тормозные барабаны (они ставятся только в одном положении) и установил колеса. Все, переоборудование выполнено, пора приступать к работе.

На купленной б/у бескамерной резине с дисками 315/80 — 22.5, проездил целый год. Впечатления от эксплуатации только положительные. Следить за затяжкой колес как на клиньях нет необходимости, подтянул 2-3 раза и можно ездить спокойно.

Хоть резина и была не новая, возил на ней до 37 тонн

При этом надо отметить, что абсолютно не важно, пустая машина или груженая — резина практически не греется при любой нагрузке и скорости. Все таки, бескамерка с ЦМК (центрально металлический корд), гораздо крепче резины ИД-304 (16-ти и 18-ти слойной)

Впоследствии, переводил на бескамерку полуприцеп МАЗ-93866, так на нем даже спаривал резину 315/80-22.5 и нашу 111АМ. Однако, никакой разницы в высоте протектора и подъедании колес не заметил, пока донашивал нашу камерку.

На первый взгляд, замена ступиц на клиньях на евроступицы — это довольно затратное мероприятие, но в процессе работы, сделал для себя вывод, что эксплуатация бескамерки в целом обходится дешевле камерки за счет меньшей трудоемкости.

Источник

Снятие и установка подшипника

Для того чтобы снять подшипник, вам нужно:

1. При помощи специальных щипцов снять стопорные кольца.
2. Извлечь старый подшипник. Для этого можно использовать любой способ – при помощи съемника, молотком и оправкой.
3. Тщательно очистить внутренние поверхности – если имеются зазубрины, нужно от них избавиться.
4. Установите новый подшипник, используя съемник. Если забивать молотком, то можно повредить сальник. Заднюю ступицу желательно прогреть, но не более чем до 50-60 градусов.
5. Установите стопорные кольца – обязательно проверьте, чтобы они попали в канавки.

После всех этих манипуляций произведите сборку всего узла. Затянув ступичную гайку, загните буртики, чтобы она не выкрутилась.

Ступица ваз 2109

Замена задней ступицы ваз 2109не предполагает наличие особых знаний. Она необходима в том случае, если произошел ее износ. Ступицы в свою очередь выполняют очень важную роль. Без них колеса не будут вращаться с нужной скоростью, что приведет сначала к повреждению тормозной системы, а после – к выходу из строя всего автомобиля. Поэтому, если наблюдаются какие-нибудь проблемы с передними ступицами, их нужно диагностировать заранее, чтобы потом не было слишком поздно. Замена ступицы ваз 2109 легко может быть проведена своими силами.

Замена подшипника задней ступицы на примере Daewoo Lanos

На Lanos эта операция выполняется несколько по-другому, да и инструмента нужно меньше:

• Домкрат;
• Опоры для авто;
• Ключ баллонный;
• Ключ рожковый на «24-27»;
• Пассатижи;
• Отвертка;
• Съемник для подшипника;
• Молоток;
• Зубило;
• Монтировка;

Начальный этап работ практически одинаков вышеописанному – авто поддомкрачивается и снимается колесо.

Видео: Ланос, меняем подшипники задней ступицы и задние колодки

Затем ключом откручивается ступичная гайка и извлекается опорная шайба. После этого появиться возможность снять тормозной барабан вместе с подшипниками. Зачастую внутренняя обойма внутреннего подшипника остается на оси. Чтобы ее снять придется воспользоваться съемником или же молотком с зубилом.

Далее нужно выпрессовать наружную обойму внутреннего подшипника и внешний подшипник с барабана. Для удобства работ внутри барабана проделаны специальные выемки, позволяющие легко выбить внешние обоймы подшипников молотком и зубилом.

После нужно запрессовать внешние обоймы новых подшипников в посадочные места барабана. Лучше это делать при помощи тисков и старых обойм в качестве направляющих.

Затем на ось надевается внутренняя обойма внутреннего подшипника и аккуратно набивается молотком и трубой, равной по диаметру этой обоймы. Главное, чтобы она села на ось до упора.

Следующим этапом является установка барабана на место, а после уже устанавливается внутренняя обойма внешнего подшипника. Остается только установить на место упорную шайбу и затянуть ступичную гайку. Ее нужно затянуть до упора, а после отвернуть на треть оборота, чтобы обеспечить вращение колеса. Перед установкой защитного колпака гайку нужно обязательно застопорить шплинтом.

После полной сборки следует немного проехать на авто, а после удостовериться, что подшипник не греется. Если он греется, нужно снова снять колпачок, вытянуть шплинт и еще немного ослабить затяжку гайки.

Ни один узел автомобиля не подвергается такой нагрузке, как ходовая часть. Отсюда и большое количество неисправностей. Яркий тому пример — подшипник ступицы заднего колеса. По замыслу и расчетам конструкторов, он должен исправно служить не менее 100 000 км. пробега. Но отечественные дороги и неправильная эксплуатация вносят свои коррективы. Очень часто подшипник выходит из строя, не выслужив и половины ресурса.

В этом случае тянуть с заменой нельзя. Дело даже не в том, что неисправный подшипник станет причиной еще более серьезной неисправности. В данном случае речь идет о безопасности. Не нужно думать, что такой сложный ремонт могут сделать только в автосервисе. Замену подшипника ступицы заднего колеса вполне можно произвести самостоятельно.

Рассмотрим, как проверить подшипник ступицы заднего колеса. В отличие от многих других, эту неисправность можно локализовать почти со 100% точностью. И по силу это не только опытным, но и начинающим автолюбителям, если знать характерные признаки. Основные из них:

• Посторонний шум при движении автомобиля. Его часто ошибочно путают с «воем» коробки, но в этом случае звук не пропадает даже при переходе на нейтраль.
• Неприятный звук особенно различим на заднем сидении, со стороны неисправного колеса;
• На поворотах чувствуется явное притормаживание неисправной стороны, а в особо тяжелых случаях, слышны щелчки;
• Нагрев колеса во время движения.

Все это косвенные симптомы, услышав которые автолюбитель должен насторожиться и провести более детальную проверку. Для этого необходимо воспользовавшись домкратом, провесить предположительно неисправное колесо. Теперь нужно его хорошо раскрутить.

Нужен вместительный кроссовер? Смотрите статью Выбираем кроссовер с большим багажником — топ 10.

Ищем самый проходимый кроссовер — 10 претендентов. Смотите тут.

Слышится гул — плохо, но пока не смертельно. Взявшись за колесо руками сверху и снизу, необходимо покачать его по вертикали. Если есть люфт — подшипник на свалку.

От чего это происходит? Удивительно, но только треть подшипников «умирает» от естественного износа металлических частей. Остальные две трети, приходятся на следующие причины:

• Заводской брак;
• Тяжелые условия эксплуатации. К примеру, постоянная езда по просёлочным дорогам на большой скорости;
• Отсутствие своевременного обслуживания. Как правило, недостаток смазки и попадание на подшипник пыли и грязи;

Кроме того, есть еще одна причина — неправильная установка во время предыдущего ремонта

Впрочем, этого можно легко избежать, если перед самостоятельной заменой подшипника ступицы заднего колеса заранее изучить последовательность работы и акцентировать внимание на некоторых деталях

Признаки износа подшипника

Признаки износа ступичных подшипников задних колес очень легко распознать. При движении в салоне появляется гул в задней части авто. На малых скоростях может явно прослушиваться скрип.

В случаях, когда подшипник начал разрушаться, при вращении колеса может появиться хруст, указывающий на то, что отколовшиеся кусочки начали попадать между роликами.

Проверить состояние данного элемента тоже не составит труда. Достаточно вывесить домкратом заднее колесо, проверить наличие осевого люфта, раскачивая колесо.

Затем колесо следует повращать, прислушиваясь к наличию скрипов. Если началось разрушение подшипника, скорее всего колесо при вращении будет закусывать.

Дальнейшие действия зависят от используемого элемента. На разных авто подшипник по конструкции может отличаться. К примеру, на ВАЗ-2110 применяется на задней ступице радиально-упорный двухрядный шариковый подшипник закрытого типа, внешне он похож на подшипник передней ступицы. А вот на Daewoo Lanos используется конический роликовый подшипник, состоящий из двух половин. Дальше все рассматривать будем на примере этих двух авто.

Так при проявлении признаков износа ступичного подшипника у ВАЗ-2110 – он попросту заменяется.

В Lanos же гул, скрипы и люфт можно попытаться устранить путем подтягивания ступичной гайки. Часто достаточно бывает провести данную операцию, чтобы устранить люфт и гул.

Но если при вращении колеса слышен хруст или подтяжка ступичной гайки результат не дала – выполняется замена подшипника задней ступицы.

Процедура замены

Перед тем как поменять задний подшипник ступицы, блокируем автомобиль с помощью противооткатных башмаков. Ослабляем крепеж на диагностируемом колесе. Также, избавившись от центрального колпачка, отпускаем на 1-2 оборота центральную гайку. Теперь можно поднять домкратом эту сторону.

Устанавливаем под корпусом страховочные стойки и снимаем колесо. Посадочное место тормозного барабана можно залить WD-40 для облегчения демонтажа. В некоторых случаях используют тормозную жидкость или дизтопливо. Перед отвинчиванием направляющих болтов их обычно обстукивают медным молотком, чтобы «прикипевшая» резьба «поддалась».

Демонтируем тормозной барабан. В проблемных случаях используется спецсъемник для такой операции, а для более легких ситуаций ввинчиваются болты в предназначенную для них резьбу, с их помощью создается натяг для снятия.

Шаг 1. Снимаем колпак Шаг 2. Съемником раскручиваем гайку Шаг 3. Снимаем съемником ступицу Шаг 4. Достаем кольцо и готовим подшипник Шаг 5. Съемником впрессовываем подшипник Шаг 6. Монтируем ступицу обратно Шаг 7. Завальцовываем гайку

Снимаем центральную гайку и протягиваем по оси всю ступицу. Иногда на валу остается обойма от подшипника, тогда с помощью съемника или зубила демонтируют ее отдельно после ступицы . Операцию проводим так, чтобы не повредить посадочную поверхность.

Проводим осмотр оси для выявления проворотов обоймы подшипника. Если таковые следы имеются (наличие борозд на посадочном диаметре), то ступицу также придется менять.

Текущая замена заднего ступичного подшипника может проводиться с сопутствующей диагностикой остальных элементов. Стоит одновременно проверить тормозной цилиндр на предмет протечек, а тормозные колодки контролируются на степень износа.

С помощью съемного приспособления достаем стопорное кольцо, а при необходимости под него заливаем очистительную спецжидкость, чтобы легче выпрессовывался подшипник. Принято использовать один из трех популярных методов демонтажа наружной обоймы из ступицы:

1. с помощью гидравлического пресса , который найдется не в каждом гараже;
2. многоразовым съемником , стоимость его доступна, а использовать агрегат можно и в будущем;
3. при помощи молотка или кувалды 2-3 кг, для этого метода обязательно применяется специальная проставка соответствующего диаметра.

Ступицу устанавливаем на жесткую поверхность и молотком наносим пару ударов по подготовленной оправке. Делается это аккуратно, чтобы не повредить посадочную поверхность оправкой или остальные части тяжелым молотком.

Освобожденную от обоймы поверхность можно зачистить мелкой наждачной бумагой от возможных пятен коррозии и смазать затем маслом (допускается использовать отработку). Оно облегчит монтаж нового подшипника, который предварительно необходимо скомпоновать при помощи двух шайбочек и болта. Наружный диаметр шайб должен быть на 2-3 мм меньше диаметра подшипника.

Перед сборкой можно добавить смазки в двухрядный сепаратор. При помощи молотка, желательно с медным или бронзовым окончанием, легким постукиванием по противоположным сторонам «сажаем» подшипник.

Если на начальном этапе заход получается тугой, то вероятно присутствует перекос, поэтому стоит легкими ударами выровнять, а не применять ненужное усилие. Когда новая обойма зайдет на половину, то старую можно использовать в качестве проставки. Продолжаем до тех пор, пока не покажется паз для стопорного кольца. Фиксируем подшипник кольцом.

Замена передних и задних ступиц Ниссан Кашкай

От исправности каждой детали ходовой части автомобиля зависит не только безаварийность его эксплуатации, но и безопасность самого водителя.

Общие сведения

Ступица предназначена для фиксации колеса транспортного средства на оси вращения (цапфе) или балке моста. Данный элемент крепится к поворотному кулаку, который соединен с амортизационной стойкой. Стойка, в свою очередь, крепится к кузову автомобиля.

Ступица обеспечивает не только крепление колес, но и их вращение. Через нее передается вращательный момент оси коленвала на колесо. Если колеса являются ведущими, она представляет собой элемент трансмиссии автомобиля.

Ступичный подшипник обеспечивает соединение колеса со ступицей или поворотным кулаком. Кроме этого, он выполняет следующие функции:

• минимизирует силы трения во время передачи вращательного момента;
• распределяет радиальные и осевые нагрузки, идущие от колеса на ось и подвеску автомобиля (и обратно);
• разгружает полуоси ведущего моста.

В автомобилях Ниссан Кашкай средний срок службы подшипников варьируется от 60 до 100 тысяч километров пробега.

Эксплуатация автомобиля с неисправным ступичным подшипником довольно опасна. В таких случаях возрастает риск потери контроля и управляемости транспортного средства на трассе.

Признаки неисправности узла

О том, что автовладельца в скором времени ожидает замена ступичного подшипника Ниссан Кашкай, могут указывать такие признаки как:

• отчетливый гул при скорости 40-80 км/ч со стороны неисправности;
• вибрация руля, педали газа и кузова без объективных на то причин;
• посторонние стуки в подвеске;
• уход машину в сторону при движении (примерно так же, как при неправильном сход-развале);
• хруст, «бульканье», иные посторонние звуки с неисправной стороны.

Самый главный и частый симптом, свидетельствующий о неисправности подшипника – монотонный раскатистый гул, нарастающий при наборе скорости. Некоторые автовладельцы сравнивают его с ревом двигателя реактивного самолета.

Диагностика

Установить, с какой стороны раздается неприятный звук, можно во время движения авто, периодически сменяя скорость, поворачивая и притормаживая. Опытные владельцы Nissan Qashqai утверждают, что определить неисправную сторону можно на поворотах. Считается, что при повороте на «проблемную» сторону, гул обычно становится тише или исчезает.

Оценить степень и характер проблемы вручную можно следующим образом:

• авто выставляют на ровную поверхность;
• руками раскачивают по вертикали колесо в верхней точке.

Получить более точную информацию о состоянии узла можно и таким способом:

• на диагностируемой стороне автомобиля устанавливают домкрат, поднимают машину;
• вращают колесо, придавая ему максимальное ускорение.

Если во время вращения со стороны колеса будет слышен хруст или другие посторонние звуки, это свидетельствует о неисправности или износе подшипника.

Переднеприводные автомобили можно продиагностировать на подъемнике. Для этого после поднятия машины заводят мотор, включают передачу и разгоняют колеса до 3500-4000 оборотов. После заглушки двигателя с неисправной стороны послышится монотонный гул, скрип или хруст. Также на наличие проблемы укажет заметный люфт при раскачке и расшатывании колеса.

Пошаговая инструкция

1. С помощью плоской отвертки снимаем колпачок ступичной гайки.

2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.

3. Отпускаем колесные болты и поддомкрачиваем машину.

4. Выкручиваем полностью колесные болты и снимаем колесо.

5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.

После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.

Если кому трудно представить как это сделать, смотрите видео.

6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.

7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.

8. Снимаем стопорное кольцо подшипника.

9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.

Кольцо нужно снять для последующей выпресовки подшипника.

10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.

А вообще если у вас есть под рукой СТО, то лучше отнести ступицу на замену подшипника. На прессе ребята сделают за 5 минут.

11. Очищаем посадочное место подшипника от грязи и ржавчины.

12. Смазываем маслом место посадки подшипника.

13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.

Далее подставляем старый подшипник как обойму и запресовываем до упора.

14. Устанавливаем стопорное кольцо.

15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.

16. Одеваем ступицу на вал и наживляем ступичную гайку.

17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.

Следите чтобы машина не упала с домкрата, лучше подставить упор.

18. После затяжки гайки, закерниваем чтобы не открутилась.

19. Дальше сборку делаем в обратном порядке:

• устанавливаем барабан
• ставим колесо
• закрываем колпачком гайку

На работу уходит около часа времени.

Какие бывают неисправности ступичного подшипника

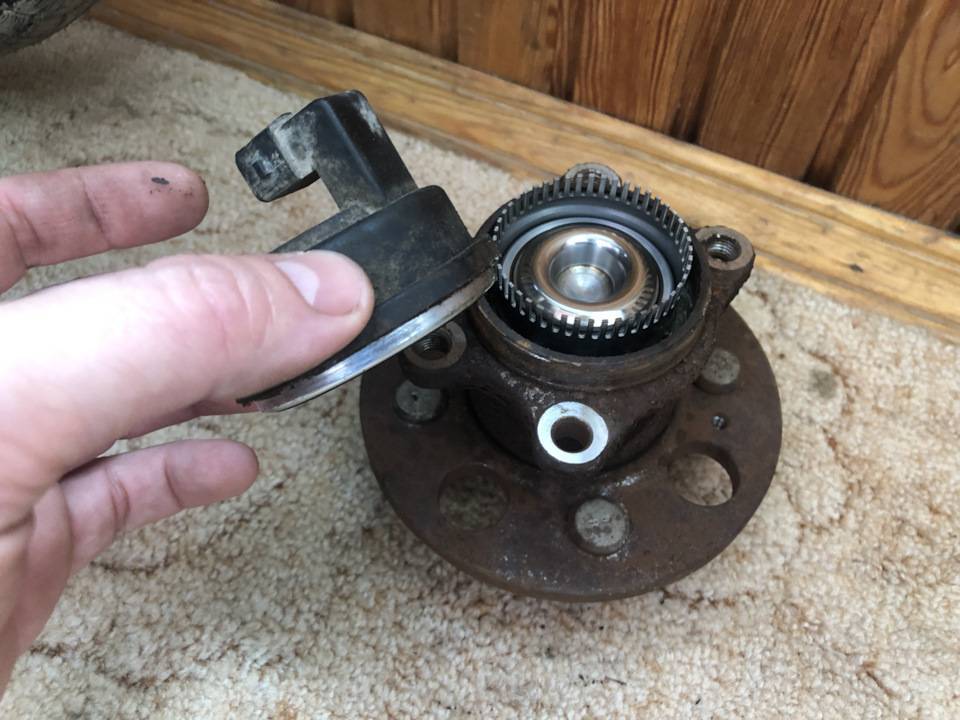

• Разгерметизация уплотнений со стороны колеса и датчика ABS является основной неисправностью.
• Усталостное разрушение металла, отслоение по причине длительной эксплуатации.
• Ржавчина, которая может появиться в результате попадания воды на поверхность внутренней или внешней обоймы, а так же ступицы или оси.
• Выбор низкокачественных деталей с отклонениями по геометрическим размерам, приводит к разрушению или проворачиванию корпуса в отверстии кулака или проскальзыванию оси ступицы, колесо виляет, увеличивается люфт.
• Несоответствие количества смазки приводит к заклиниванию.

Технология замены заднего ступичного подшипника ВАЗ 2114 своими руками

Снятие заднего ступичного подшипника

1. Начинаем с ослабления колесных болтов и ступичной контргайки, до того как поднимите авто домкратом.
2. Теперь поднимаем авто домкратом. Свинчиваем до конца ступичную гайку, снимаем колесо. Откручиваем крепления барабана.

1. Снимаем барабан. Пробуйте сначала расшатать его руками.
2. Если не получается, обработайте соединения смазкой WD-40.

Совет:

Барабан трудно демонтировать, он давно не снимался. Для облегчения демонтажа, закрутите шпильки в отверстия и затягивайте их поочередно, как на фото. Так же воспользуетесь молотком.

1. Получаем доступ к ступице и контргайке. Разгибаем стопор, откручиваем её. Для усиления момента используем удлинитель для ключа в виде трубы.

1. Спрессовываем ступицу. Для этого устанавливаем съемник с лапками, как показано на фото. Захватываем тыльную часть ступицы, упор делаем на торец цапфы. Затягиваем съемное устройство, так деталь постепенно снимется.

1. Внутри корпуса останется наружная часть изделия с сепаратором и роликами, а на валу внутренняя обойма. Если собираетесь менять колодки, то откручиваем крепления полуоси.

Внимание:

Если колодки не потребуется менять, переходите сразу к пункту № 10.

1. Открутив болты, демонтируем конструкцию (цапфу, тормозной щиток с колодками). Помогаем ударами молотка по накрученной ступичной гайке. Не повертите полуось!

1. Щиток тормозов снимется вместе с-осью, задняя часть которой обычно прикипает. Стучим по ней, демонтируем.

1. С посадочной поверхности цапфы стаскиваем обойму ступичного подшипника, с помощью съемника. Эту же операцию осуществляют так же непосредственно на автомобиле, не снимая полуоси, в том случае если не требуется замена тормозной системы.

1. Теперь переходим к ступице. Устанавливаем её, как показано ниже, например между двух кирпичей или брусков. Подбираем головку под диаметр внутренней обоймы, с помощью которой, ударами молотка выбиваем деталь из ступицы. Демонтаж завершен.

Установка заднего подшипника ступицы ВАЗ 2114

1. Отчищаем ступицу от грязи, промываем в бензине, так же делаем с полуосью. Далее смазываем густой смазкой посадочную поверхность ступицы. Ставим шарикоподшипник на отверстие ступицы, ровно и без перекосов, для этого есть монтажные фаски.

1. Руками нажимаем на новую запчасть, вставляем её на 3 мм. Теперь потребуется старый подшипник, который наставляем сверху.

Совет:

Предварительно шарикоподшипник можно охладить в морозильнике, а ступицу нагреть.

1. Равномерными ударами боковой частью молотка постепенно забиваем деталь внутрь ступицы. Следите, чтобы не было перекосов.

1. После того как шарикоподшипник зайдет до конца, появиться возможность вставить стопорное кольцо, устанавливаем его с помощью круглогубцев. Ось так же смазываем.

1. Наживляем собранную конструкцию на цапфу, ровно, без перекосов. Далее шайбу надеваем на резьбу, накручиваем ступичную контргайку.

1. Теперь затягиваем гайку, с помощью которой напрессовываем ступицу на ось, не забываем её законтрить. Момент затяжки приведен в таблице ниже. После этого устанавливаем барабан, крепим его и прикручиваем шасси.

Окончательно протягивают резьбовые соединения при опущенном автомобиле, без домкрата.

Причины неисправности ступичного подшипника

Силы трения – основной враг для шариков или роликов. Со временем смазка теряет свои качества и начинается истирание сферической поверхности элементов, заключенных внутри обойм. Признак – чрезмерный нагрев, нарастающий гул во время движения, металлический скрежет.

Выход из строя одного из элементов сборки: оси или ступицы непременно скажется на работе подшипника: увеличится сила ударов на обоймы, появится чрезмерная осевая и радиальные нагрузки.

Другие причины:

• экстремальная езда;
• плохие дорожные и климатические условия: грязь, пыль, выбоины;
• неправильная установка, регулировка, применение ударных способов при сборке узла.

https://youtube.com/watch?v=pILOL9KS42o

Функция и виды подшипников

Ступичные подшипники обеспечивают равномерное вращение колес автомобиля. Конструктивно ось машины и ступица колеса связаны только посредством подшипника. К ступице, в свою очередь, уже крепится колесо и тормозной диск.

Ступичный подшипник заднего колеса представляет собой подшипник качения. Его устройство таково: два металлических кольца – наружное и внутреннее, между которыми запрессованы конические тела качения. Внутреннее кольцо садится на ось автомобиля, а на наружное одевается ступица. Конические тела качения удерживаются на своих местах при помощи сепаратора.

Современный автопром характеризуется большими различиями в устройстве ступичных подшипников иномарок и отечественных машин. Как правило, подшипники иностранного производства выделяются сложной и совершенной конструкцией, придающей детали высокую надежность.

Западные автомобили чаще всего оснащаются ступичными подшипниками HUB 2-го и 3-го поколений. Деталь имеет места крепления к тормозным дискам или к ступице колеса, облегчающие замену подшипника. Часто предусматривается крепление подшипника и к ступице, и к тормозному диску. Подшипники снабжены электронным датчиком. Применение датчика упрощает центровку подшипника при установке, а также позволяет контролировать износ механизма.

Сравнение цен актуально на 21.03.2023

Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!

Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

Выбирайте свой комплект шин и экономьте уже сегодня!

Перейти к акциям

Что касается отечественных машин, тут до сих пор для задних колес применяются морально устаревшие подшипники первого поколения. Автомобили ВАЗ с передним приводом оснащаются двухрядными закрытыми подшипниками, а модель «Нива» – однорядными коническими. На другие модели, даже предназначенные для коммерческих грузоперевозок, устанавливаются похожие подшипники.

В чем же неудобство при использовании таких подшипников? Все применяемые для отечественных машин подшипники достаточно сложны в установке, то есть поменять такой подшипник самостоятельно нелегко. Кроме того, они очень требовательны к соблюдению момента затяжки. В процессе эксплуатации ступичные подшипники российских машин требуют регулярной и обильной смазки. Однако отечественные предприятия по-прежнему выпускают только подшипники HUB-1 (первого поколения) и подшипники нулевого класса.
