Стучит рулевая рейка – о чем?

Конструкция рулевой рейки

Рулевые рейки разных видов имеют и конструкцию различную. Выделают рейки таких типов:

• механическая;
• гидравлическая;
• электрическая.

Механическая конструкция состоит из:

• зубчатой рейки;
• шестерни;
• вала;
• рулевого механизма;
• наконечников.

Во время вращения «баранки» на шестерню от вала передается усилие, приводящее в движение рейку. Зубчатая рейка преобразовывает вращательное движение в поступательное и передает его на колеса.

В механической конструкции зубчики меняют свой шаг от центра к краям, в результате чего управлять рулем на высокой скорости становится тяжелее, маневренность автомобиля снижается. На современные авто, которые отличаются безопасностью даже при высоких скоростях, ставят гидравлические и электрические механизмы.

Гидравлическая рейка крепится к кузову или к двигателю – если расположена в верхней части. Если рейка находится в нижней части, она может крепиться на подрамник, балку или кузов. Отличает ее от механической конструкции наличие гидроусилителя, облегчающего повороты руля при маневрах на высокой скорости.

Электрическая рейка отличается наличием электромотора, расположенного в левой части узла рулевого управления автомобилем. Электрическая модель отличается более высоким коэффициентом полезного действия по сравнению с гидравлическим аналогом. Ее функциональность не зависит от условий внешней среды. В ей конструкции нет сальников, прокладок и шлангов, требующих постоянной замены из-за износа. Не нужно постоянно обновлять смазку, как у механики, которая то и дело ломается из-за нехватки смазочных материалов.

Принцип работы рулевой рейки

Простыми словами — это устройство, соединяющее колеса с рулем. Водитель крутит руль и через рулевой вал усилие передается на шестерню, которая вращает зубчатый вал и двигает рулевые тяги, а они поворачивают колеса.

Типы рулевых реек

В современных автомобилях встречается три вида рулевых реек:

• электрические;
• механические;
• гидравлические.

Рулевая рейка механического типа имеет нехитрое устройство. На конце рулевой колонки находится зубчатый механизм, взаимосвязанный с зубчатой рейкой, которая, в свою очередь, сообщается с рулевым приводом.

Гидравлическая рулевая рейка реализована в большинстве современных легковушек. Гидроусилитель руля (ГУР) увеличивает отдачу от усилия, прилагаемого водителем, и тем самым обеспечивает легкое и удобное управление автомобилем.

Электрическая рулевая рейка также повышает отдачу от усилий водителя, но для этого она использует не гидроусилитель, а электромотор.

В разных моделях автомобилей рулевая рейка может располагаться по-разному. При верхнем расположении рейки она крепится к кузову и находится сзади двигателя, при нижнем – крепится снизу к кузову, подрамнику или балке.

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной. Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг

Реставрация рулевой рейки

Под реставрацией обычно понимают замену всех внутренностей на новые, остаётся один только корпус, все остальные детали новые, вплоть до сальников, пыльников.

Для таких случаев существует ремкомплект рулевой рейки, в который входят все уплотняющие элементы и крепежи. Остаётся только что-то сделать с зубцами рейки, которые изношены. Есть фирмы, которые специализируются на восстановлении реек, они могут как восстановить профиль зубцов напылением, так и изготовить новую деталь. Это будет стоить немного дешевле, чем покупать рейку в сборе. Своими руками отреставрировать рейку не получится, если в наличии нет необходимых деталей, а в специализированном сервисе- без проблем.

Стучит рулевая рейка – не нужно отчаиваться, все может быть проще + видео

Машина, как и любой другой механизм, может иногда ломаться. В этом нет ничего удивительного, особенно если учесть качество наших дорог и общепринятую манеру вождения. Стучит рулевая рейка? Не надо отчаиваться и подсчитывать предстоящие убытки – все может быть намного проще.

Исправная рулевая рейка – ваша безопасность

Если появился стук внизу автомобиля и на руле ощущается легкое биение, то, как правило, это говорит о том, что появилась неисправность в рулевом управлении. Дефект очень серьезный, так как от него зависит надежность езды машины и ваша жизнь. При этом радости не добавляет тот факт, что стоит эта деталь в сборе довольно дорого – на импортных автомобилях цена начинается от 1 500 долларов США, а работа по замене составляет примерно такую же сумму, где-то меньше, где-то чуть больше. Представьте себе, что вы попали на сотню тысяч рублей.

Однако не стоит отчаиваться – стук в рулевой рейке не всегда предполагает ее полную замену. Если в сервисе вам предлагают сразу же ее менять, то советую сменить этих «специалистов», а обратиться к другим более честным механикам. Прежде всего, следует узнать устройство этого элемента и иметь хотя бы общее представление о нем. Разберемся в упрощенной схеме рулевого управления авто. Она состоит из нескольких частей:

1. Непосредственно сама рейка или редуктор усилителя руля предназначена для передачи усилий от руля на колеса, то есть выполняет главную функцию при его повороте.
2. Следующий важный элемент – рулевая тяга. Именно к ней присоединяется рейка.
3. К колесу крепятся рулевые наконечники, представляющие собой подвижные шарниры.

Та вот, рейка может стучать, прежде всего, о том, что появились дефекты в соединениях этих составных элементов. А это уже другой разговор и более низкие цены на ремонт или  замену ремкомплекта рулевой рейки.

Повреждения элементов системы управления автомобиля чаще всего происходит из-за ударов по колесам, жесткой езды по ямам и при частом резком торможении.

Как определить из-за чего стучит рулевая рейка?

Есть два варианта ответа на этот вопрос – поехать в автомобильный сервис или самому залезть под машину. Если вы выбрали самостоятельную диагностику, то последовательность осмотра будет такова:

Заглушите двигатель, поставьте автомобиль на ручной тормоз и посадите помощника за руль. Сами забирайтесь вниз в то место, где расположена рейка и попросите человека наверху покрутить руль в разные стороны. Внимательно осмотрите все защитные пыльники (резиновые гофрированные изделия) на предмет их состояния

Если заметите повреждения или потеки смазки, то на эти места обратите более пристальное внимание, – скорее всего, неисправность будет именно там. Постарайтесь определить на слух, откуда исходит стук

После этого можно будет переходить непосредственно к ремонту неисправного узла.

Если вы не смогли определить место неисправности, то обращайтесь к специалистам.

Что сделать, чтобы рулевая рейка перестала стучать?

Если всему виной наконечники, то ремонт обойдется не очень дорого в любой автомастерской. Самостоятельно эту работу лучше не делать, если нет навыков и инструментов. Самостоятельно можно только регулировать развал-схождение колес.

Если стук идет со стороны соединения рулевой рейки с тягой, то можно устранить дефект своими руками. Последовательность выполнения данной процедуры:

1. Снимите защитный пыльник и уберите смазку.
2. Замените втулку, если она повреждена. Дело в том, что эта деталь производится из фторопласта, который является довольно мягким материалом, поэтому подобный дефект встречается часто.
3. Очистите пружину от грязи и песка, при необходимости ее следует снять и промыть специальной жидкостью или солярой.
4. Замените пыльник даже при незначительных трещинах или порывах.
5. Подтяните болт, которым регулируется движение втулки. При этом следует помнить о том, что большое усилие прикладывать не нужно, иначе можно повредить весь механизм.

В завершении соберите все узлы рулевого управления и проверьте, как оно работает, если стук исчез, значит все в норме, и вы сэкономили около сотни тысяч рублей. Если повреждена сама рейка, то ее придется менять.

Непосредственно, сам ремонт

Прежде, чем начать процесс «исцеления» рулевой рейки, нужно обзавестись необходимыми инструментами, а лучше — ремонтным комплектом. Что должно быть в «аптечке»? — новые элементы для зубчатого механизма рейки (редуктор, проще говоря), втулки, сальники, всевозможные прокладки, а также смазка (Литол, Салидол). Чтобы осуществить ремонт, нужно иметь под рукой восьмигранный ключ размером на 17, работа с подшипником потребует съемника, стопорное кольцо будем снимать щипцами, и наконец — комплект из гаечных ключей.

Процесс «исцеления» проходит через ряд этапов:

• сперва с рулевых пальцев снимаются гайки. Потом пальцы выпрессовываются из поворотных рычагов (стойки подвески) через отверстия;
• нужно обратить свой взор на шлицевое соединение, конкретно — стопорный болт. Найти его можно в районе педалей. После его идентификации — выкручиваем;
• потом берем насадку размером на 13 и откручиваем гайки, что предназначены для фиксации рулевого механизма;
• удаляем крепежные скобы механизма;
• демонтируем рулевой вал от приводной шестерни. После этого стоит остановиться для того, чтобы поднять автомобиль на домкрат с правого бока;
• при поддержки зубила, а также молотка отогнуть бортики пластины стопора;

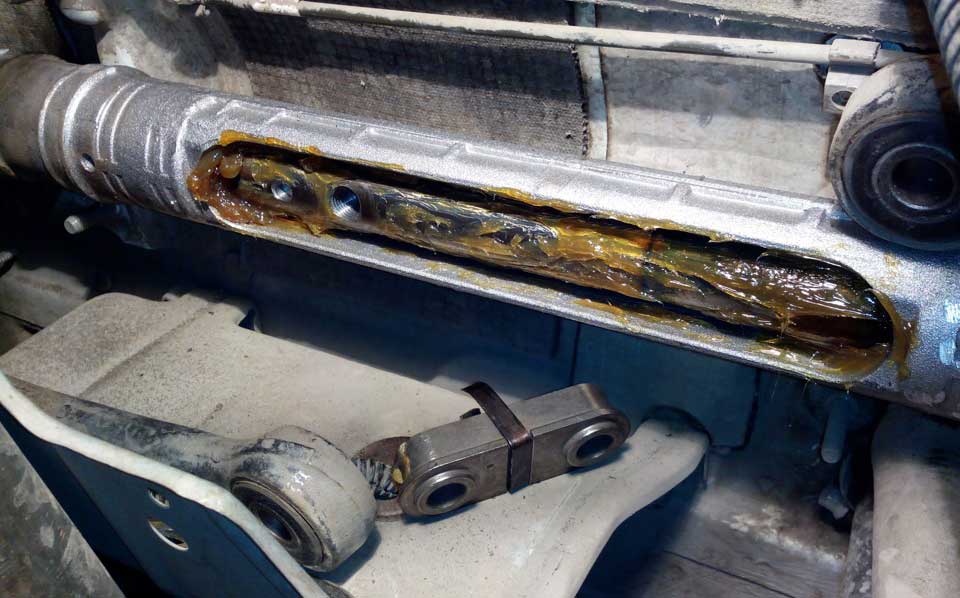

• взять насадку размером на 22 и отвернуть болты, которые находятся на рулевых тягах.

После этого пробуем демонтировать соединительную и стопорную пластины, отсоединяем тяги руля.

• снимаем пыльник и резиновую опору;
• демонтируем рейку;
• после — требуется промывка картера и установка нового подшипника.

Напоследок смазываем шестерни Литолом, и приступаем к сборке узла. Действия осуществляются в обратном порядке

Важное замечание: нужно будет осуществить регулировку зазора между упором и гайкой до 0,12 миллиметров сразу же после завершения сборки. Менять рулевой реечный механизм можно по общему алгоритму, ибо конструкция рейки аналогичная почти на всех автомобилях

Хотя, потребуется уточнение типа рулевого механизма, и на наличие усилителей.

Итог

Как можно было понять, стук рулевой рейки не является чем-то из ряда вон выходящим. Стук в рулевой имеет гораздо меньше опасных последствий, нежели например — стук в двигателе, который намекает на выход из строя поршневой группы. Но, все же, следует поддерживать автомобиль в исправном состоянии в независимости от степени износа той или иной детали.

Как проверить исправность рулевой рейки самостоятельно

Современные автомобили оснащаются механическими, электрическими и гидравлическими рулевыми рейками. Для проведения точной диагностики рекомендуется обращаться в специализированные центры, где есть специалисты и профессиональное оборудование. С другой стороны, главные признаки неисправностей может выявить любой автомобилист.

Диагностика своими руками для водителя

Обследование рулевого механизма требует повышенной осторожности и аккуратности. Здесь не допускается дергать, расшатывать тяги, рейку. При появлении непонятных звуков, скрипов, нужно действовать следующим образом:

При появлении непонятных звуков, скрипов, нужно действовать следующим образом:

• остановиться, оценить уровень неполадки, ее влияние на безопасность;
• при выключенном двигателе покрутить руль, проверить люфт. Его увеличенные значения свидетельствуют о повышенном износе внутренней части рейки. Если в крайних положениях руля слышится стук, то проблемой могут быть рулевые наконечники;
• на следующем этапе рекомендуется открыть капот и оценить визуально состояние рулевой рейки, пыльников, уплотнителей.

Как определить люфт и что еще может  стучать

С помощью раскачки рулевого колеса можно диагностировать следующие проблемы.

• Разрушенная ступица, не затянутая гайка, закрепляющая рулевое колесо на валу, ощущается как люфт со стуком. Руль нужно покачать в вертикальной, горизонтальной оси.
• Покачиванием руля вверх-вниз, вправо-влево можно определить люфт вала на подшипниках.
• Определить вращательный люфт по шарнирам рулевого вала и его шлицевым соединениям.
• Раскачать вал шестерни рейки внутри корпуса, который находится под ногами водителя. Здесь не должно быть люфта.
• Люфты шаровых пальцев рулевых наконечников. Здесь диагностика проводится вдвоем. Один крутит руль, а другой пальцами прощупывает шарниры.
• Короткие движения рулем в разные стороны, проверка шарниров рулевой тяги.
• Проверка люфта пластмассовой втулки рейки.

Если потекла рейка

При появлении течи машина во время движения ведет себя определенным образом:

• ухудшается управляемость;
• помпа ГУР начинает гудеть;
• руль становится тугой, для его поворота приходится прикладывать усилия;
• появляется люфт руля при прямых неподвижных колесах;
• при управлении авто во время движения в руках ощущаются вибрации, стуки.

Нарушение герметичности системы проявляется понижением уровня жидкости внутри расширительного бачка, подтеками, мокрым днищем, масляными лужами на асфальте.

Разборка  и осмотр

Перед тем, как приступать к диагностике, нужно проверить состояние зубчиков. Для этого нужно поджать регулировочную гайку

При разборке важно установить метки, а детали складывать внутрь одной емкости. Это поможет ничего не перепутать. Для разборки пригодятся такие инструменты:

Для разборки пригодятся такие инструменты:

• гаечный ключ;
• молоток;
• тонкие отвертки;
• набор торцевых ключей.

После разборки следует тщательно осмотреть все детали, определить степень износа штока.

Для обратной сборки понадобятся новые сальники, прокладки, компрессионные кольца, резинки, новая втулка, отполированный червячный вал, шток. Сборку нужно производить в обратном порядке.

Крайне важно определить степень износа штока

 Как проверить рулевые наконечники

Для диагностики нужно загнать авто на яму, эстакаду или поднять на подъемнике. При проверке наконечников нужно ориентироваться на следующие признаки:

• деформации;
• изменение цвета;
• целостность резиновых пыльников;
• подтеки, влажность из-за просачивания смазки.

При обнаружении перечисленных признаков нужно произвести замену изношенных деталей.

Последствия и риски езды с неисправной рейкой

От исправности рулевой рейки напрямую зависит безопасность, управляемость автомобиля. Если игнорировать проблему, то она может вырасти до огромных размеров.

Чтобы избежать опасных ситуаций, каждый водитель обязательно должен уметь распознавать неисправности рулевого механизма, принимать своевременные меры.

Стоит ли ремонтировать?

В вопросе, стоит ли ремонтировать рулевую рейку, ведется много дискуссий. Здесь нужно комплексно подходить к проблеме, и понимать, в чем причина неисправности.

Наиболее надежный и дорогой вариант — замена изделия на оригинал.

Но такое решение по карману далеко не всем автовладельцам, поэтому многие ищут варианты для экономии.

Как результат, покупается не оригинальная / контрактная рейка, способная прослужить еще много лет.

Альтернативное решение — покупка ремкомплекта с сальниками, втулками и пыльниками.

При выборе такого варианта важно отдать предпочтение качественному комплекту, ведь от этого зависит срок службы отремонтированной рейки. Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт

Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт.

Следовательно, для получения результата нужно обратиться в проверенное СТО и купить качественный ремонтный комплект. Это позволяет сэкономить, но нужно требовать гарантию на работы.

В случае с рулевой рейкой на ЭУР, как правило, предпочтение отдается ремонту, но не всегда это возможно, ведь даже на СТО чаще всего рекомендуют сразу делать замену.

Это связано с тем, что шлифовать при механической поломке здесь нельзя, а неисправности, связанные с электроникой, требуют больших временных затрат.

То есть, отремонтировать рулевую рейку с ЭУР возможно только при незначительной неисправности, характерной для механических аналогов. В ином случае, с вероятностью 90%, деталь идет под замену.

Если рассуждать с позиции производителей автомобилей, они вообще не приемлют ремонт и рекомендуют сразу менять механизм в сборе при любой поломке. Но так было не всегда.

Ориентировочно до 2005 года рулевые рейки считались обслуживаемыми, и многие официальные сервисы шли на замену отдельных запчастей. Теперь же этот узел является необслуживаемым.

Заводы-изготовители не продают оригинальные запчасти, поэтому восстановление устройства выполняется на свой страх и риск.

Владельцы автомобилей вынуждены покупать ремонтные комплекты на стороне и рассчитывать на их качество.

Диагностика и устранение стука в рулевой рейке

Прежде всего необходимо достоверно установить неисправность. Делается это на смотровой яме при заглушенном двигателе. Руль поворачивают из одного крайнего положения в другое несколько раз.

Для диагностики нужно участие двух человек. Первый крутит руль, а второй смотрит за работой рейки из ямы. Так можно определить, есть ли зазоры в шарнирах. Также нужно проверить наличие стука при отсоединенных рычагах и тягах. Если он есть, значит, придется менять рейку целиком.

Рулевая рейка стучит по множеству причин

Поэтому так важно знать, как определить источник стука в рулевой рейке. Самые частые виновники шума – тяги и наконечники

Порванный пыльник является верным симптомом разрыва наконечника. А это причина поломки шарового соединения. Определить неисправность тяги – задача более трудная.

Проверить догадку, что виновником стука рулевой рейки является именно тяга, тяжело. Особенно если автомобиль приобретен не из салона. Первый владелец мог просто поменять порванную деталь, не озаботившись ремонтом остального.

Убедиться в том, что причина стука рейки заключается в тяге, можно проверкой люфтов в ней при снятом пыльнике.

Самая распространенная причина стука – втулка. Не зафиксированная жестко, она подталкивается под действием пружины, удерживаемой болтом с контргайкой.

На многих СТО не хотят возиться со втулкой, предлагают заменить узел целиком.

Причина такого поведения – банальная жажда наживы. Некоторые узлы автомобилей действительно меняют в сборе. Но гораздо чаще можно отдельно купить деталь на замену неисправной. Также при наличии чертежей допускается самостоятельное изготовление втулки.

При стуке в руле не нужно сразу обращаться в сервис, тем более тратиться на покупку недешевых комплектующих. Так как устранить стук в рейке часто можно чисткой от грязи пружины, удерживаемой болтом с контргайкой.

За время работы авто на пружине оседает ржавчина, грязь и другие отложения. В итоге пружина блокируется и не дает двигаться втулке. Для восстановления нормальной работы необходимо выполнить следующую последовательность операций:

Открутить болт и контргайку.
Извлечь втулку и пружину.
Очистить при помощи щетки и специальной химии. В качестве очистителя подойдет и солярка

Но применять ее нужно с осторожностью, так как можно разрушить детали. Перед чисткой пружину следует смазать.
Внимательно осмотреть втулку на наличие повреждений

При их обнаружении нужно заменить деталь.
Очистить посадочное место втулки. Затем смазать ее и вернуть назад.
Произвести сборку в обратной последовательности.

Завершающий этап заключается в регулировке затяжки. Болт натяжения устанавливают в такую позицию, когда не стучит рейка. По нахождении этого положения его закрепляют контргайкой.

Рулевая рейка стучит также из-за выходной втулки. Определить ее неисправность не составит труда – об этом свидетельствует люфт вала на выходе. Ответ на вопрос, как убрать стук в рулевой рейке, в данном случае тоже прост – старая втулка выкручивается и устанавливается исправная.

Менять узел в сборе целесообразно лишь в случае попадания грязи в корпус рейки. В результате этого обычно выходит из строя уплотнитель и вал. Разборку следует начать с отсоединения рулевых наконечников. Затем извлекают карданный и болтовой крепеж. После чего можно приступать к установке.

Восстановление работоспособности рулевой рейки при помощи ремкомплекта

Для выполнения этой процедуры потребуется минимальный набор инструментов, которые обязательно должны быть в арсенале каждого владельца транспортных средств и ремкомплект рулевого управления.

Процесс восстановления делится на следующие этапы:

• демонтаж поворотных пальцев;
• в области педалей со стороны моторного отсека располагается шлицевое соединение рулевой рейки, с которого необходимо удалить стопорный болт;
• далее следует открутить механизм рулевого управления;
• теперь необходимо поднять домкратом правую сторону транспортного средства, для того, чтобы разъединить шестерню привода и вал рулевой колонки;
• чтобы выкрутить крепящие болты тяг, следует освободить их от стопорных колец;
• рулевые тяги снимутся лишь после окончательного демонтажа стопоров и соединительных шайб;
• снимаем все резиновые элементы защиты механизма и очищаем от пыли и грязи рулевую рейку;
• очищаем картер от грязи, после чего выполняем замену подшипника;
• устанавливаем новые защитные резиновые детали из набора ремкомплекта, меняем при необходимости шестерни;
• в самом конце следует выставить зазор между упором и гайкой (его величина составляет 0,12 мм).

Стоит заметить, что описанная последовательность действий применима практически ко всем транспортным средствам, исключения составляют лишь те их модели, в конструкцию рулевой системы которых включен усилитель любого типа.
