Снятие стартера ВАЗ 2107 и диагностика – когда это вообще нужно?

стартер автомобиля ВАЗ 2106 — устройство, особенности конструкции

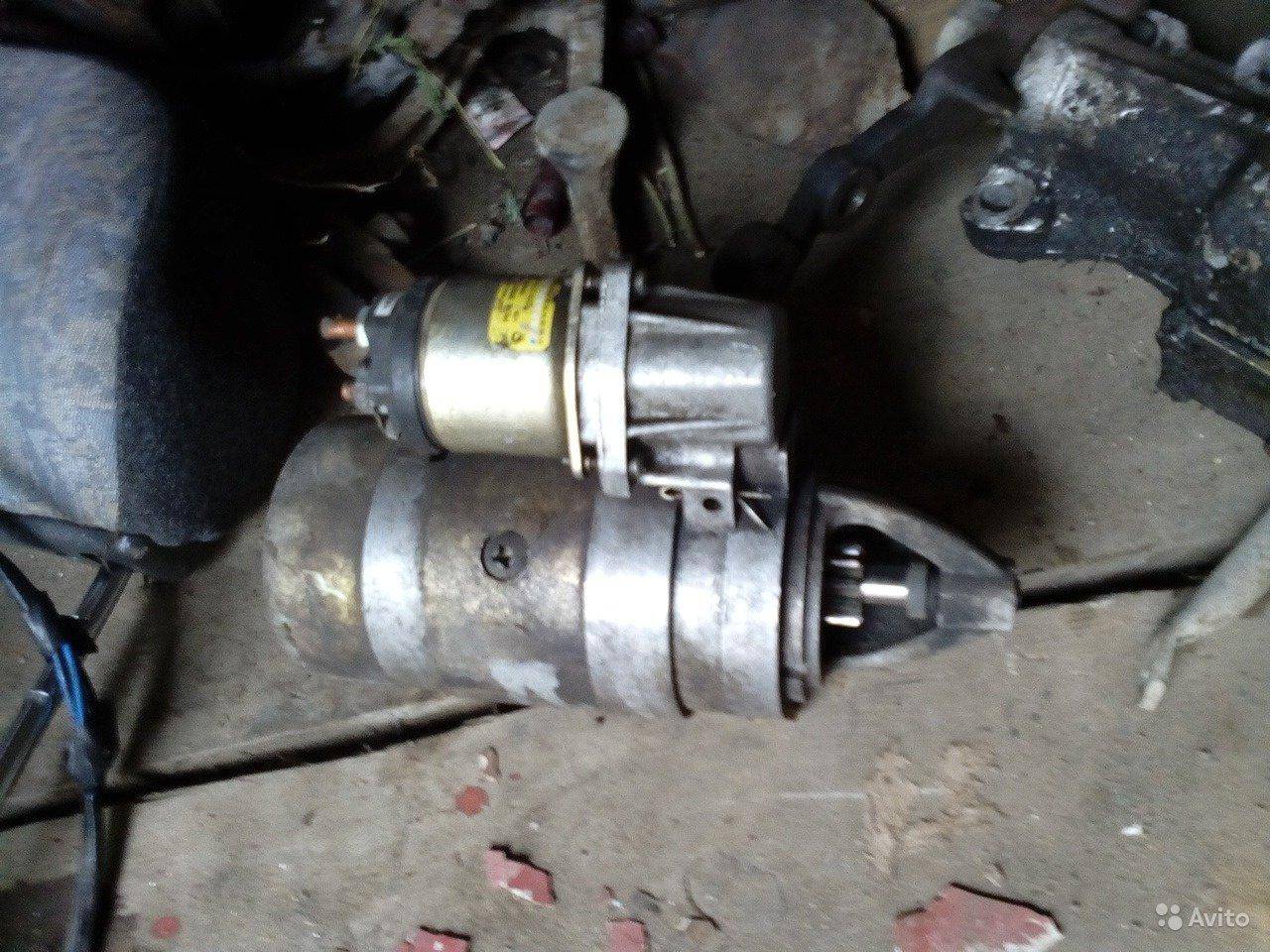

На автомобили ваз 2106 в настоящее время в основном устанавливают стартер 35.3708 (рис. 9.7) с торцовым коллектором. На части выпускаемых автомобилей ваз 2106 могут быть установлены стартеры производства Германии или Белоруссии. Эти стартеры взаимозаменяемы со стартером 35.3708 по своим характеристикам и установочным размерам. Техническая характеристика стартера ваз 2106

Тип стартера… СТ-221 или 35.3708 Номинальная мощность, кВт………………1,3 Потребляемая сила тока при номинальной мощности, А…………………………260 (290*) Потребляемая сила тока в заторможенном состоянии, не более, А… 500 (550*) Потребляемая сила тока на холостом ходу (без реле)*, А, не более…………….35 (60*) ______________________ *Для стартера 35.3708.

В 70-80-х г. применялся стартер СТ-221 с цилиндрическим коллектором. Такой стартер отличался от стартера 35.3708 устройством задней части и обмоткой статора, которая состояла из двух шунтовых и двух сериесных катушек (у стартера 35.3708 в обмотке статора одна шунтовая и три сериесные катушки). По своим характеристикам и установочным размерам стартер 35.3708 полностью взаимозаменяем со стартером СТ-221. На сайте рассмотрен ремонт стартера 35.3708 как более распространенного в настоящее время. Стартер 35.3708 состоит из корпуса 17 с обмотками возбуждения (статора), якоря 19 с приводом, двух крышек 6 и 15 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя болтами (у стартера СТ-221 — двумя шпильками), ввернутыми в крышку 6. У статора имеется четыре полюса 18 с катушками обмотки. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Якорь состоит из вала, сердечника с обмоткой и коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом и запрессованных в крышки. На переднем конце вала установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Электромагнитное реле стартера прикреплено болтами к передней крышке 6. Магнитную систему реле образуют фланцы реле, ярмо (окружающее обмотку) и сердечник. Внутри магнитной системы находится обмотка 8 реле. При включении стартера якорь 7 реле втягивается и передвигает рычагом 5 привод с шестерней 1, вводя ее в зацепление с венцом маховика. Одновременно пластиной 9 замыкаются контактные болты 11 реле, и включается питание обмоток стартера. Схема соединений стартера дана на рис. 9.8. При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается. Полезные советы

Чтобы избежать многих неисправностей стартера, при его эксплуатации на автомобиле ваз 2106 соблюдайте ряд простых правил. При пуске двигателя включайте стартер не более чем на 10-15 с и повторно через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель на автомобиле ваз 2106 не заводится, то следует проверить и устранить неисправности в системах питания двигателя или зажигания. После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком (особенно при закрытой воздушной заслонке или нажатой педали акселератора) может привести к заклиниванию обгонной муфты стартера. Не допускается передвигать автомобиль ваз 2106 при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

Рис. 9.7. Стартер 35.3708 ВАЗ 2106

: 1 — шестерня привода; 2 — обгонная муфта; 3 — поводковое кольцо; 4 — резиновая заглушка; 5 — рычаг привода; 6 — крышка со стороны привода; 7 — якорь реле; 8 § обмотка реле; 9 — контактная пластина; 10 — крышка реле; 11 — контактные болты; 12- коллектор; 13 — щеткодержатель; 14 — втулка вала якоря; 15 — крышка со стороны коллектора; 16 — кожух; 17 — корпус; 18 — полюс статора; 19 — якорь; 20 — промежуточное кольцо; 21 — ограничительное кольцо

Рис. 9.8. Схема соединений стартера ВАЗ 2106

: 1 — аккумуляторная батарея; 2 — втягивающая обмотка тягового реле; 3 — выключатель зажигания; 4 — удерживающая обмотка тягового реле; 5 — стартер; 6 — генератор

стартер автомобиля ваз 2108, ваз 2109, ваз 21099 особенности конструкции стартера

Стартер 57.3708

генератор автомобиля ВАЗ 2106 — устройство, особенности конструкции

как снять и осуществить ремонт

Как и на любом автомобильном транспорте, на ВАЗ 2106 стартер используется для запуска двигателя. Если он поломан, то завести машину будет сложно. В статье приводятся часто встречаемые неисправности устройства, и дается инструкция, как его снять и отремонтировать.

Распространенные проблемы со стартером и их причины

Независимо от того, установлен редукторный стартер на ВАЗ 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Возможны следующие неисправности стартера ВАЗ 2106:

1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.
5. Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Если машина после поездки, то перед тем, как снять стартер на ВАЗ, следует дождаться, чтобы остыли все узлы и механизмы.

Процедура снятия состоит из следующих шагов:

1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

1. В первую очередь снимается втягивающее реле.
2. Далее вытягивается якорь втягивающего.
3. На следующем этапе демонтируем верхний защитный кожух.
4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
6. Далее отделяем крышку от корпуса и вынимаем щетки.
7. Затем с помощью оправки впрессовываем задний подшипник.
8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
9. Далее нужно достать второй подшипник.
10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Видео «Как заменить редукторный пускатель»

В этом видео демонстрируется замена стартера (автор ролика — Kovalev Motors).

https://youtube.com/watch?v=JBLXDdh3LLc

Замена стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание! Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Когда нужно менять стартер? Его нужно менять, если:

• Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
• А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107?

Примечание! Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

Снятие: 1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

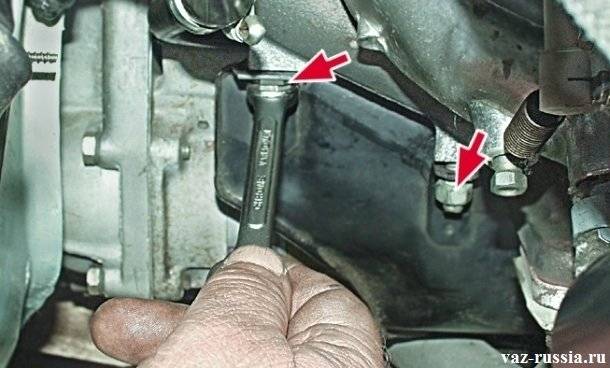

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка: 1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно! 1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»). Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя

Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.

Дополнительный видео-ролик: Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:

Диагностика неисправностей

Если не крутит стартер, то его нужно либо заменить, либо отремонтировать. Прежде чем начинать ремонт стартера ВАЗ 2107, следует выполнить диагностику для выявления неисправностей.

Основные причины неисправностей

Устройство стартера ВАЗ 21074 имеет аналогичное УАЗу и других моделей. Для диагностики лучше иметь схему из инструкции по эксплуатации.

Агрегат для запуска мотора

Для диагностики нужно снять стартер. Информацию о том, где находится и как снять устройство, можно найти в мануале. Демонтированный агрегат нужно очистить снаружи от загрязнений. Для проверки втягивающего реле его вывод «50» необходимо соединить с плюсом аккумулятора, а корпус агрегата с минусом (автор видео — АВТО РЕЗ).

Следует проверить клеммы, наконечники и соединения проводов. Если они окислились, их нужно зачистить, смазать вазелином и крепко затянуть.

Для проверки обмоток и якоря нужно выполнить последовательность действий:

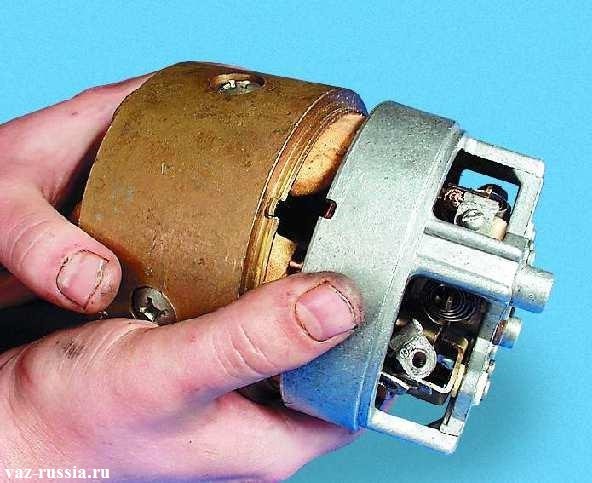

1. Сначала демонтируют заднюю крышку и разъединяют щелочной узел.
2. Отсутствие замыкания проверяется путем соединения одного щупа мультиметра с корпусом, а второго по очереди к выводам обмоток пускателя. Значение сопротивления должны быть больше 10 кОм.
3. Затем щупы нужно соединить с выводами обмоток. Если значение стремится к бесконечности, это говорит о наличии обрыва.
4. Чтобы исключить отсутствие замыкания якоря на «массу», необходимо один щуп мультиметра присоединить к корпусу, второй по очереди присоединять к контактным пластинам. Показания сопротивления должны быть более 10 кОМ.

Проверка обмоток омметром

Существует несколько основных причин, почему не работает стартер на ВАЗ 2107:

1. После включения зажигания агрегат не крутит, только щелкает. Возможно, что разряжен аккумулятор.
2. Устройство крутит, но для запуска двигателя требуется время. Необходимо выявить неисправности и устранить их.
3. Если при повороте ключа устройство для запуска крутится, а двигатель ВАЗ 2107 не заводится, нужно поменять бендикс. При замене следует смазать все резьбовые соединения литолом. Кроме того, желательно проверить состояние венцов маховика.

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Как снимать стартер на ваз 2107 видео

Ремонт стартера Ваз 2107

Стартер – не самый сложный и дорогой в обслуживании агрегат. Но он является одним из ключевых узлов автомобиля.

Поворачиваете ключ зажигания, лампы на приборной панели горят, а стартер не крутится, двигатель не заводится? Причины две:

• неисправность контакта, подающего ток на реле стартера;
• неисправность самого стартера или реле.

Во втором случае стартер необходимо снять, проверить, отремонтировать и установить обратно. Процесс ремонта достаточно сложен и заслуживает большой отдельной статьи. Здесь же мы расскажем, как заменить стартер ВАЗ 2107 (карбюратор, инжектор) и проверить его работоспособность.

Снятие стартера ВАЗ 2107

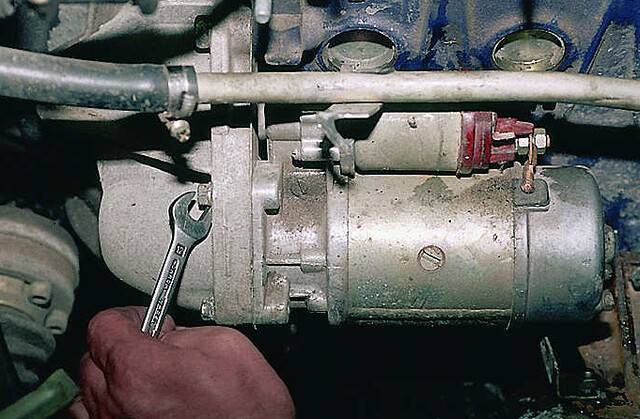

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят.

Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена.

Перемотать обмотку в условиях мастерской практически нельзя.

Установка стартера ВАЗ 2107

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Полезно почитать

как снимать стартер на ваз 2107 видео:Признаки наличия неисправностей стартера ВАЗ 2107 и последовательность действий по его снятию и установке. Описание проверки работоспособности стартера и

Снятие стартера ВАЗ 2107 и диагностика – когда это вообще нужно?

В большинстве случаев ремонт стартера ВАЗ 2107 можно сделать самостоятельно, сэкономив массу времени. Поэтому давайте освоим некоторые приемы диагностики, «лечения» этого механизма и разберемся с ситуациями, когда поможет только замена.

Оцениваем масштаб неисправности

Если при повороте ключа в замке зажигания стартер не крутит, никаких щелчков и звуков не слышно, то причина может заключаться в этом:

• разряжена или неисправна аккумуляторная батарея;
• окислены контакты АКБ;
• проблема с контактами самого стартера;
• обрыв в обмотках прибора или электроцепи автомобиля.

Когда стартер крутит медленно, слышны щелчки тягового реле, то причина может быть такой:

• заряд в аккумуляторе есть, но его не хватает, чтобы хорошо раскрутить движущиеся части стартера;
• на контактах образовался нагар или они окислились;
• износ щеток или подгорел коллектор;
• замыкания в обмотках или щеткодержателях.

Износ стартерных щеток

Неоднократное срабатывание реле и его самопроизвольное отключение может быть вызвано падением напряжения в сети из-за окислившихся контактов или неисправности тягового реле. Когда стартер крутит, но маховик не вращается, причин может быть несколько:

• проблема с муфтой свободного хода (бендиксом);
• повреждены зубья привода или маховика;
• изношены подшипники или пружины тягового реле.

Это, пожалуй, основные неисправности и часто встречающиеся их объяснения. Они одинаково справедливы для карбюраторных моделей и инжекторов.

Что делать в первую очередь?

Разборка механизма – не первоочередная задача, так как питание стартера связано с аккумуляторной батареей, то и начинать надо с нее. Если автомобиль не слишком старый, вряд ли проблемы будут лежать в устройстве самого стартера. Достаточно произвести очистку контактов аккумулятора или самого устройства, чтобы все снова заработало в нужном режиме.

Сложности начинаются, когда машина отработала солидный срок и ее эксплуатация не была деликатной. Если после полной проверки электрооборудования вашего ВАЗ 2107 стартер так и не заводится или продолжает работать с перебоями, значит, причина находится внутри устройства и необходимо снять и разобрать стартер. На этой модели как в карбюраторном, так и в инжекторном исполнении, он установлен довольно-таки неудобно. Чтобы к нему нормально подобраться, придется загнать автомобиль на эстакаду либо смотровую яму.

Разборка стартера ВАЗ 2107

После того как отключено зажигание, можно приступать к «операции». Проводить ее нужно в следующем порядке:

• снимаем с аккумулятора клемму «масса»;
• если снизу имеется защитный грязевой кожух, то необходимо демонтировать и его;
• снять электропровода со втягивающего реле;
• откручиваем три крепежных болта (два верхних, один нижний);
• снимаем стартер.

Как видите, ничего сложного. Единственное, в случае инжекторной модели механики советуют снять еще и растяжки впускного патрубка. Теперь предстоит разборка самого устройства.

Проверка работоспособности стартера и ремонт

Прежде всего следует очистить корпус стартера от грязи, которая неизбежно накапливается на нем в процессе эксплуатации автомобиля. Затем подключите механизм к аккумуляторной батарее: «минусовой» провод – к корпусу стартера, «плюсовой» – к контакту тягового реле. Должен последовать характерный щелчок, а в переднем «вырезе» кожуха появится шестеренка привода. Теперь воспользуйтесь омметром и проверьте обмотки якоря на наличие обрывов и замыканий. Для этого необходимо открыть крышку в задней части стартера и вынуть щеткодержатели со щетками.

Теперь следует проверка целостности статорной обмотки (проще говоря – расположенной внутри корпуса, по стенкам цилиндра). Тут просто присоединяете контакты омметра к выводам медной проволоки. Стрелочка измерительного прибора должна «ложиться» в область высшего значения в том случае, если никаких проблем нет. При обрывах, замыканиях обмоток стартера или втягивающего реле нет смысла возиться с починкой, если вы никогда не имели дела с электромеханикой и не сталкивались с технологией изготовления электрокатушек. Лучше всего (да и проще) приобрести в сборе и установить новый стартер.

Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

• корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
• якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
• втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
• щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
• приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

• одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
• прочность и продолжительная эксплуатация;
• возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
• практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

• трудности с запуском в большие морозы;
• значительная масса агрегата;
• высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
• достаточно высокие цены на запчасти.

Подготовка к ремонту и демонтаж устройства

Работы удобнее проводить в специально оборудованном помещении – гаражном боксе. ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

Ремонт механизма и установка

После демонтажа стартера с автомобиля производим его разборку, и произвести дефектацию узлов

Особое внимание уделяется состоянию бендикса и втулок подшипника скольжения, для осмотра нужно разобрать корпус. Аккуратно вынимаем из гнезд щетки и очищаем коллектор от загрязнений

Собираем устройство и проверяем его работоспособность при помощи аккумулятора.

Установка механизма запуска двигателя ВАЗ 2107 производится в порядке обратном снятию. Если в ходе испытаний выявлено, что стартер не подлежит восстановлению, производится замена его новым. Если на машине установлен инжектор после подключения аккумулятора потребуется некоторое время для создания необходимого давления в бензопроводе. Запуск двигателя следует производить только после прекращения работы насоса.

Одним из основных механизмов любого современного автомобиля является стартер

Именно он осуществляет запуск двигателя, поэтому очень важно поддерживать его идеальное состояние. Если после поворота ключа зажигания стартер не вращается, потребуется демонтировать его, выполнить диагностические и ремонтные работы

Как все это сделать без привлечения специалистов автосервиса и сэкономить деньги? Об этом вы узнаете из нашей статьи.

Видео «Наглядное пособие по ремонту стартерного узла»

Канал Будни Автобизнес представил ролик, где подробно показано руководство по ремонту стартерных механизмов на классических моделях ВАЗ.

В процессе эксплуатации машины происходит износ механизма, что обеспечивает запуск двигателя. Замена вышедшего из строя стартера или его ремонт на автомобиле ВАЗ 2107 является достаточно сложной операцией, требующей определенных навыков. Агрегат установлен на правой стороне двигателя по ходу движения. Стартер оснащен втягивающим реле, которое приводит в действие обгонную муфту.

Наиболее частые причины отказа пускового устройства двигателя:

1. выход из строя бендикса;
2. большая выработка подшипников скольжения – бронзовых втулок;
3. короткое замыкание в обмотках ротора или статора;
4. износ щеток и токоведущего коллектора.

Квалифицированная замена неисправных деталей в стартере позволит восстановить его работоспособность.
