Шины низкого давления своими руками – делаем из авто настоящий вездеход!

Как сделать болотоход своими руками?

Приобрести болотоход можно в специализированных магазинах, многие рыболовы делают такое устройство самостоятельно. Это позволяет воплотить все нужные требования и смастерить устройство по личным предпочтениям.

Для самостоятельного изготовления следует соблюдать следующие этапы:

1. Сделать все необходимые чертежи и подготовить материалы.
2. Сделать раму для будущего вездехода.
3. Подготовить подвеску.
4. Монтировать колеса.
5. Установить двигатель.
6. Смонтировать систему проводки и освещения.

На последнем этапе проводится проверка устройства и устраняются все недостатки.

Выбор двигателя

При выборе двигателя нужно учитывать мощность устройства и его размеры.

Могут быть использованы следующие виды двигателей:

• двигатель от мотоцикла – применяется, если конструируется небольшое средство на одного человека. Однако многие рыболовы не советуют использовать такой вид двигателя, болотоход должен иметь возможность преодолевать большие нагрузки, с чем обычный мотоциклетный двигатель не справится;
• автомобильный двигатель – применяется очень часто, особенно если это марка автомобиля «ЗАЗ». Устройства имеют высокий уровень мощности и тяговых способностей, что позволяет применять болотоход даже в экстремальных условиях;
• двигатель от мотоблока или небольшого трактора. Является частым случаем, так как такие устройства отвечают всем необходимым условиям.

Полезно знать! Среди двигателей часто применяется именно автомобильный, так как его проще приобрести в подержанном состоянии. Использование подержанного двигателя возможно, если перед этим устройство прошло капитальный ремонт.

Ходовая часть

При монтаже ходовой части важно подобрать качество метала и соблюсти все мелочи, которые будут влиять на комфорт передвижения и длительность эксплуатации. Изготавливается ходовая часть с использованием уголков, листов прочного металла

Также в конструкции могут быть использованы металлические трубы. Используются сцепные рамы, однако многие рыболовы применяют рамы из старых транспортных средств, меняя их конструкцию по своему усмотрению.

Гусеница или шины

Чаще на самодельные болотоходы устанавливают шины, это связано с легким монтажом и доступностью деталей. Влияющие на выбор факторы:

1. Гусеницы — более сложный тип конструкции, однако имеют больше преимуществ при перемещении в труднодоступных местах. К минусам можно отнести большой расход топлива у гусеничных машин. Все детали придется собирать вручную, т.к. на заводах такие ходовые части практически не выпускаются.
2. Болотоходы на шинах низкого давления — более реалистичный и выполнимый вариант. Времени и средств на сборку тратится меньше, такая ходовая часть технически проще, не возникает проблем с приобретением запасных элементов.

При выборе гусениц или шин каждый пользователь индивидуально рассматривает данный вид вопроса. Гусеницы являются более сложным видом конструкции, однако в процессе перемещения по непроходимым местам имеют большее преимущество, нежели шины.

Шины для болотохода используются намного чаще, связано это с доступностью детали и более простым монтажом.

Как изготовить колеса для болотохода своими руками

Нужно подготовить покрышки от грузового транспорта. Их следует вымыть и просушить. Дальнейшие действия:

1. Сделать надрез и вытянуть проволочный корд с помощью пассатижей. Белым маркером нанести рисунок (орнамент «елочка»).
2. Строительным ножом сделать надрезы по периметру рисунка. Ободрать отслоившуюся резину, используя лебедку.
3. Отшлифовать поверхность получившейся камеры.
4. Для создания шинного каркаса сварить диски с пластинами, отшлифовать. Надеть на каркас камеру, подкачать.

Как сделать прицеп для болотохода

Изготовление прицепа позволит перемещать грузы. Для этой цели подойдет простая конструкция. Ее можно собрать из металлического уголка, подойдут и элементы с мотоблока. Для фиксации используется сквозной штырь с нижним замком.

Источники

• https://SpecMahina.ru/vezdehod/samodelnye-na-gusenitsah-i-shinah.html
• https://TraktoraMira.ru/vezdehody/samodelnyj-gusenichnyj-vezdehod.html
• https://grifon-kamaz.ru/zapchasti/samodelnyj-vezdehod-na-gusenitsah.html
• https://activefisher.net/kak-sdelat-bolotohod-svoimi-rukami-process-izgotovlenia-certezi/
• https://EasyTravelling.ru/vsya-ryba/chertezhi-bolotohoda.html
• https://bagorik.ru/aksessuari/bolotoxod-svoimi-rukami.html
• https://SpecMahina.ru/vezdehod/kak-sdelat-bolotohod-na-gusenitsah-ili-shinah-nizkogo-davleniya.html

Необходимость для вездехода

Ободрыши стоит устанавливать на машины, которые используются для охоты или для экстремальной езды по бездорожью. Самостоятельно сделать их несложно, но придется затратить много сил и времени. Перед тем как приступить к созданию таких колес, надо знать условия, в которых они будут чаще всего эксплуатироваться:

• для езды по раскисшим грунтовым дорогам лучше выбирать протектор с самоочисткой;
• чтобы легко передвигаться по болотистой местности, надо увеличить канавки протектора, чтобы обеспечить более качественное сцепление с поверхностью, по которой движется вездеход;
• по песку и снегу проще передвигаться на шинах с мелким рисунком.

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода

Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».

Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

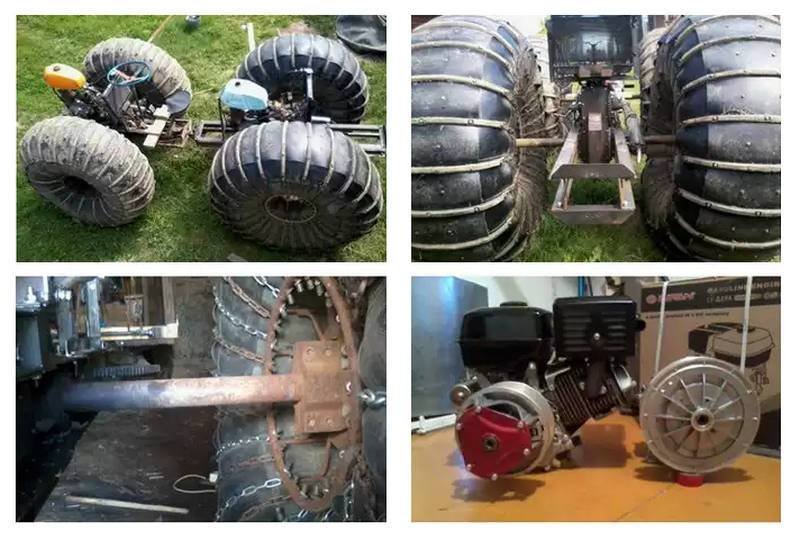

Колеса низкого давления своими руками

Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

• первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
• второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
• третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
• четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается

Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата

Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.

Общий курс

То, что на спущенных шинах автомобиль становится более проходимым на слабонесущих грунтах, дело известное, вот только обычные автомобили и обычные шины для этого все же подходят мало. Ездить же на специальной колесной технике в таких условиях люди пытаются давно и с разным подходом. Казалось бы, главное условие здесь несложное — обеспечить минимальное давление на грунт при увеличенной площади контакта. Так не проваливаешься, а заодно не вредишь поверхностному слою. И в этом есть особенность конструкции — машины выглядят великанами, а воздействие на окружающую среду незначительное. Но такая техника становится узкоспециализированной, не многофункциональной.

Долго серийных доступных машин для этих целей не было, поэтому умельцы из народа обходились подручными средствами. Брали части мотоциклов и автомобилей, что-то из них сооружали, а в качестве колес использовали надутые камеры от грузовиков. Чтобы такие «бублики» удержать в нужном объеме и укрепить, перетягивали их чем-нибудь, заодно получая некий «протектор». На таких пневмокатках можно не только ездить, но и плавать — воздушного объема колес хватает, чтобы удерживать машину на воде. Но обычная камера — это ненадежно, проколы и порезы неизбежны даже при малом давлении на грунт.

И вот с 90-х годов тема постепенно стала превращаться в некую индустрию: появились производители специальных шин и колес, а постройкой снегоболотоходов кроме частных конструкторов занялись и специализированные фирмы. Такие вездеходы пошли и штучно, и мелкосерийно, хотя все со своими индивидуальностями, а в постройке машин задействовали готовые заводские элементы — кузова, рамы, двигатели, мосты.

Одним из распространенных «поставщиков» таких элементов стал УАЗ, но его многие компоненты требовали доработки, в первую очередь связанные с необходимостью адаптировать базовое шасси к столь «масштабному» движителю. С такими колесами, чей диаметр почти полтора метра, вопрос клиренса как бы и не стоит, зато однозначно надо увеличивать передаточное отношение в агрегатах трансмиссии. Тут использовались решения, подсказанные уже готовыми заводскими узлами. Например, традиционные мосты УАЗ с «гражданским» редуктором комбинировали с колесными редукторами от «военных» мостов, таким образом добиваясь двойного увеличения тяги. Но стандартные бортовые редукторы УАЗ не во всех случаях устраивали. Стали делать оригинальные колесные редукторы, с еще большим передаточным и к тому же с наружным зацеплением, что дополнительно увеличивало клиренс и заодно решало вопрос подвода карданных валов без критических углов.

Кроме УАЗа в разных кузовных исполнениях, в битву за «рыхлые» просторы были вовлечены и «Нивы», и «Газели», а в качестве «передаточного отношения» не редко использовали и тракторные портальные мосты. Есть и другие «тяжелые» примеры, когда мосты, карданные валы и раздаточные коробки применялись от армейского грузовика ГАЗ-66. Именно такая схема принадлежит вездеходам, созданным в России по заказу VW, когда кузов пикапа Amarok вместе с двигателем, коробкой и рамой скрестили с трансмиссионными агрегатами знаменитой «шишиги». При этом весь этот рекламный проект, понятное дело, создавался отнюдь не в честь российской техники.

Надо ли говорить, что при создании таких машин много связано с переделкой и доработкой рамы, подвески, рулевого, тормозов, самого кузова, дело доходит до трехосных и даже четырехосных схем, хотя в основном делают более практичные двухосные. А уж по части допоснащения ограничений и вовсе никаких — тут полный простор для творчества в зависимости от «капризов». Но все завязано на главной опорной силе — специальных колесах на шинах сверхнизкого давления (0,2-0,7 кг/см).

Сейчас в основном распространены два типа пневмокатков, которые производятся в России. Одни из них относят к наиболее универсальным: они бескамерные, широкие и с «умеренным» протектором из невысоких шашечек (до 2 см), которые предохраняют шины от повреждений, а также придают им сцепные свойства на грунтах и «гребные» в воде. Другие шины камерные и более «внедорожные»: они поуже, пожестче и у них более развитый рисунок «грязевого» протектора.

Конструктивно можно предусмотреть замену одного типа колес на другой, и даже на стандартные в случае транспортировки по дорогам общего пользования. Или как сделали по примеру все тех же «VW Amarok-ГАЗ-66», где с учетом разных условий движения (снег и обычные направления) ставили пневмокатки сверхнизкого давления или колеса с внедорожными шинами от БТР (модель К-58 с размером в дюймах 44х13-18).

Изготовление резины низкого давления – все совсем несложно

Основой самодельных ШНД обычно становятся покрышки от промышленных вездеходов, авиационного транспорта либо автотехники, используемой в сельском хозяйстве. Эти шины производят из высококачественного сырья очень высокой прочности.

Резина от промышленного вездехода

С выбранной резиновой заготовки следует удалить «лишнюю» резину (с боковых поверхностей и с протектора), а также посадочные сердечники внутри покрышек. Мы подготовили для вас подробное видео, которое поможет вам изготовить самодельные ШНД. Схема выполнения работ следующая:

1. Заготовка (например, покрышка с авиатехники) очищается, тщательно отмывается от загрязнений, а затем просушивается.
2. На шину наносим рисунок нового протектора, используя для этих целей маркер.
3. Удаляем ненужную проволоку из покрышки: по периметру окружности внутри шины прорезаем резину по нанесенным меткам, делаем маленькие окошки, используя подручные средства, вынимаем через них проволоку. Чтобы процесс не вызвал у вас проблем, нужно надежно зафиксировать нашу будущую ШНД. После этого вытянуть всю лишнюю проволоку при помощи лебедки будет действительно просто.
4. Немного ниже корда подрезаем периметр окружности заготовки, захватываем клещами кусок резины и оттягиваем ее. На этом этапе также желательно использовать лебедку. Оттянутый резиновый кусок обрезаем ножом.

Изготовление ШНД из покрышки авиатехники

Теперь нужно удалить базовую часть материала на поверхности покрышки до начального каркаса, зачистить его наждачкой, приварить пластины или трубки из металла к диску и натянуть на него камеру. На этом изготовление ШНД завершено! Перед вами готовая колесная конструкция, которую можно смело ставить на автомобиль.

Главная →

Устройство → Ходовая часть → Шины →

Шины для вездехода — своими руками

Перед тем как браться за изготовление покрышек низкого давления самостоятельно, необходимо определить приоритетные условия эксплуатацию Дело в том, что для разного типа грунта подходит разный рисунок протектора. К примеру, для торфяников канавка протектора должна иметь минимальную глубину, а для глинистой почвы важна способность колеса к самоочистке. Для песчаной и снежной дороги выбирают рисунок протектора с минимально узкой канавкой. Теперь стоит определиться с исходниками.

Чаще всего для самостоятельного изготовления используют покрышки от ГАЗ 66 или ЗИЛ 131. Они наиболее доступны. Хорошо показала себя авиационная резина б/у — от вертолётов и самолётов. Если ест доступ к такой резине, это будет лучший вариант, поскольку они намного легче грузовой резины. К тому же стандарты изготовления авиационной резины на порядок выше автомобильной, что скажется на долговечности покрышки. И ещё один немаловажный момент — такие колеса имеют равномерную толщину по всей поверхности, это тоже облегчит задачу.

Как сделать вездеход своими руками из мотоблока

Легкие самодельные вездеходы называются «пневматиками» или «каракатами». Лучшую проходимость им обеспечивают большие камеры.

Этапы создания вездехода:

— Выбор основы машины.

Основой может служить рама мотоцикла УРАЛ или ИЖ. Машина на базе ИЖ, более маневренна. И многие останавливают свой выбор именно на этом варианте. Такая машина хорошо передвигается по бездорожью.

— Изготовление подвески и заднего моста.

Для получения независимой задней и передней подвески лонжероны соединяются подкосом, рулевой втулкой и специальной стойкой. Такая подвеска обеспечивает ровность хода, и иметь ее должен вездеход любого типа.

— Крепление колес.

На любом легком вездеходе должна быть камера от грузовика. Она крепится к подвеске с помощью металлической ступицы. Применяются камеры низкого давления от КамАЗов, их прицепов, а также автомобилей УРАЛ. Это обеспечивает легкость рулевого управления и повышенную безопасность при передвижении.

— Монтаж систем и двигателя.

Когда подвеска с колесами установлена, производится мотор мотоблока. Одновременно с этим производится подключение сцепления, тормоза, системы выброса газов.

По завершении сборки вездеход тестируется. Если все в норме, можно приступать к его эксплуатации.

Самодельный вездеход и его использование

Вездеходы-пневматики показали отличную проходимость по болотистой местности, руслам рек и грязи. Они имеют хорошую плавучесть, поэтому небольшая водная преграда может быть преодолена на таком вездеходе без труда.

Как правило, пневматик может разогнаться до 75 км/ч.

https://youtube.com/watch?v=QUFWIogUkUU

Вначале были самокаты

Иван Васильевич признается: техникой был увлечен с детства. Еще будучи ребенком, он собирал самокаты то на подшипниках, то с колесиками от детской коляски. Но именно в далеком 1997 году снегоуборочная машина-трицикл стала его первым полноценным изобретением. Она была необычной — два колеса у нее находились спереди, а одно — управляемое — позади. Как сейчас вспоминает изобретатель, машина была слабенькой — ей только и можно было снег на дорожках разгребать. Ее он решил усовершенствовать и собрал модель чуть посложнее, потом другую. А затем так втянулся в процесс, что начал создавать уже снегоуборщики с ковшами и шнекороторные машины. И не только их.

Плюсы и минусы

У ободрышей много преимуществ перед купленными колесами:

1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
3. Колеса изнашиваются намного быстрее обычных.
4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

1. Рама в виде основного силового элемента, к которому крепятся все узлы.
2. Задний мост, предназначенный для монтажа задних колес.
3. Гусеничная лента, а также натяжитель гусеницы.
4. Система управления.
5. Топливный бак.
6. Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
7. Осветительная система, позволяющая безопасно двигаться даже ночью.

Рекомендации специалистов по сборке агрегата

Рекомендуется оборудовать подобный транспорт понижающим редуктором, а также принудительной системой охлаждения силовой установки. Одного воздушного потока в процессе движения на небольших скоростях не хватит, чтобы поддерживать должный тепловой режим. Рама устанавливается между передним и задним мостом, применяя в качестве основы трубы, имеющие квадратное сечение.

Это позволит придать конструкции жесткость. При этом стыковку элементов рамы рекомендуется делать жесткой, чтобы получился однообъемный самодельный гусеничный вездеход.

Один из наиболее ответственных моментов – это создание эскиза будущего агрегата. На подобных чертежах требуется максимально точно четко указать местонахождение всех механизмов и узлов. Выбор деталей (самодельные либо заводские) определяется в зависимости от их работоспособности и нагрузки, которой они будут подвергаться. В качестве силовой установки применяется установка, снятая со старого автомобиля (зачастую отечественного). Если агрегат делается небольших размеров, то хватит мощности двигателя мотоцикла.

Что касается ходовой части, то она имеет вид резиновых гусениц, специальной системы натяжения, подвески и  вилок. С целью создания самих гусениц зачастую применяют старые автомобильные покрышки. В качестве основания для ходовой применяется металлический каркас.

А вот для создания системы управления требуется использовать уже готовые элементы, позаимствованные с автомобилей либо мотоциклов. Самодельные болотоходы оборудуются системой питания, где весь запас топлива хранится в специальном баке. Зачастую это бензин либо дизель, крайне редко применяются газовые силовые установки.

Процесс создания самодельных вездеходов, имеющих гусеничную конструкцию ходовой, начинается с монтажа кузова. Этот элемент должен быть высокопрочным и водонепроницаемым.

Основа создается жесткая, для чего используются стальные трубы, которые в состоянии выдержать нагрузки в несколько раз превышающие те, что возникают в процессе движения.

После этого проводится установка самих гусениц. С этой целью используют обычную листовую резину, из которой создают кольцевую резину. Дальше к ней с внешней стороны крепят специальные алюминиевые лопатки. С обратной стороны монтируются ограничители, имеющие ширину шага не больше, чем ширина колес.

После этого проводится выведение мостов за счет специальных отверстий в кузове. Для защиты стоит применять резиновые муфты. Сама лента крепится так, чтобы ведущие передние и задние колеса находились между ограничителями. Дальше устанавливаются и закрепляются еще и дополнительные колеса между основными. Они необходимы для поддержания ленты.

По мере того, как будут создаваться отдельные элементы, а также части конструкции, их рекомендуется проверять на прочность и работоспособность. Рекомендуется обеспечить как минимум 5-и кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только завершатся стендовые испытания, можно начинать тестирование вездехода в полевых условиях. Это позволит оценить поведение транспорта.
