Синхронизатор коробки передач – закулисный игрок комфортного разгона

Признаки поломки/износа синхронизатора или отдельных его частей

Проблемы с коробкой передач зачастую выглядят одинаково, хотя и имеют разные причины

Обратите внимание, если владелец не знаком с устройством отдельных узлов автомобиля, этим могут воспользоваться недобросовестные мастера. Например, вместо того, чтобы отремонтировать или заменить синхронизатор КПП, могут предложить заменить или капитально отремонтировать всю коробку

Чтобы избежать необоснованных расходов, стоит знать, какие признаки указывают на возможные неисправности синхронизаторов коробки передач. На неполадки синхронизатора могут указывать:

При этом чтобы проверить синхронизаторы, КПП придется разбирать и пробовать сдвигать их рукой. Муфта по шлицам должна двигаться легко. Если же приходится прилагаться усилия или сдвинуть ее никак не получается, тогда нужно снимать синхронизатор и разбирать его, чтобы осмотреть поверхности деталей на предмет повреждений. При необходимости изношенные или поврежденные элементы требуется заменить. Также сразу может быть проведена и полная замена синхронизатора.

Поиск нового синхронизатора

Так как синхронизатор собирается под конкретную коробку передач, нет оснований думать, что механизм с одного автомобиля можно установить на коробку другого авто. Конечно, принцип действия этих двух механизмов будет одинаковым, но, например, их геометрия может быть разной. Правильнее всего будет подбирать запчасть по:

• VIN-коду транспорта;
• Коду уже установленного синхронизатора;
• Параметрам транспорта и его коробки передач.

– в будущем он может оказаться полезным. Учтите, что далеко не везде можно найти в продаже синхронизатор в сборе. Так, например, многие магазины отдельно продаюткольца . При этом другие комплектующие (например, сухари) найти очень сложно. Тем не менее, стоит попробовать. Вам могут попасться не только оригинальные комплектующие, но и продукция под именами брендов со вторичного рынка. Среди них шире всего представлены такие:

• Onnuri (Южная Корея);
• Transporterparts (Франция);
• KAP (Южная Корея);
• Omix-ADA (США).

Также комплектующие синхронизатора можно найти в каталогах крупных европейских упаковщиков. Качество данных запчастей, как отмечают автолюбители, не всегда высоко. А вот запчасти от южнокорейских фирм

, напротив, радуют как ценой, так и качеством исполнения. Что касается синхронизаторов в сборе, то их можно найти только под именами автоконцернов, т.е. оригиналы. При желании на покупке механизма можно сэкономить, подобрав вариант на авторазборке. Если вы заинтересованы в покупке запчасти с максимально большим эксплуатационным ресурсом, брать лучше новый оригинал.

Основные неисправности синхронизатора КПП

Основной причиной снижения долговечности синхронизатора КПП является неправильная эксплуатация пользователем автомобиля. Слишком резкое или раннее переключение передач приводит к быстрому износу механизма и необходимости проведения досрочного ремонта или технического обслуживания.

Шестерни и валы КПП обычно изготавливаются из высокопрочной стали, обладающей низким порогом чувствительности к высоким температурным режимам. Именно поэтому данные элементы выходят из строя редко, проводить их замену следует одновременно с капитальным ремонтом двигателя.

Мелкие детали в синхронизаторе обладают не таким длительным сроком эксплуатации, например, медное блокирующее кольцо или сухари.

При переключении передач раздаётся шум или хруст

Проблема встречается очень часта, причиной подобного хруста является износ кольца блокировки, которое предотвращает движение муфты. Также подобный шум может вызвать основание, на котором находится блокирующее медное кольцо синхронизатора – коническая поверхность шестерни. Чтобы определить неисправность, достаточно добраться до синхронизатора, на поверхностях деталей будет выработка, а кольцо блокировки меняет свою форму.

Для переключения передач необходимо прилагать силу При данной проблеме внимание следует уделить синхронизатору в сборе. При поломке синхронизатора переключение передач затруднительно, или не происходит вообще

Последовательность замены:

1. Снять КПП и очистить от грязи. 4 гайки крепят крышку, под которой болт, фиксирующий вилку пятой передачи. Вилку переместить вниз и добиться сцепки муфты и шестерни.
2. Включить третью передачу и открутить гайки первичного и вторичного валов. Сдвинуть вверх ведомую шестерню пятой передачи, а также вилку вторичного вала.
3. Снять синхронизатор и заменить на новый.При замене износившейся детали следует контролировать каждое движение, так как появление зазора между муфтой и шестернёй станет причиной повторной разборки МКПП.

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.

Во-первых, это последовательность действий при запуске машины:

• выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
• при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
• при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

• отпустить педаль газа;
• левой ногой выжать педаль сцепления до упора;
• рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

Принцип работы и устройство трехвальной МКПП

Основополагающим принципом функционирования МКПП является зубчатое взаимодействие шестеренок, которые обволакиваются трансмиссионной жидкостью, находящейся в картере коробки.

В состав такой МКПП входят:

• ведущий и ведомый валы;
• промежуточный и дополнительный валы;
• корпус;
• синхронизаторы;
• комплекты шестеренок;
• механизм переключения ступеней с замками и блокирующими механизмами;
• рычаг переключения ступеней.

Подшипники, расположенные в корпусе, обеспечивают вращение валов. На каждом валу имеется комплект шестеренок с различным числом зубьев.

Ведущий вал примыкается к двигателю посредством корзины сцепления, ведомый с карданным, промежуточный передает вращающий момент вторичному.

На первичном валу имеется ведущая шестеренка, которая раскручивает промежуточный с расположенным на нем крепко зафиксированным набором шестеренок. На ведомом валу имеется свой комплект шестеренок, перемещающихся по шлицам.

Между шестеренками вторичного вала находятся муфты синхронизаторы, которые выравнивают угловые скорости шестеренок с оборотами самого вала. Синхронизаторы крепко закреплены на валах и передвигаются в продольном направлении по шлицам. На современных МКПП такие муфты находятся на каждой ступени.

Профилактические мероприятия

Синхронизаторы не относятся к категории механизмов, которые с завидной регулярностью выходят из строя и требуют постоянного внимания, ремонта или замены.

Но если учитывать тот факт, что процедура замены достаточно трудоёмкая, требует определённых навыков от автовладельца, либо же дополнительных финансовых затрат на оплату услуг специалистов автосервиса, более правильным решением будет продление срока службы узла.

Чтобы синхронизатор работал долго, качественно и эффективно, требуется соблюдать буквально несколько простых правил.

1. Минимальная эксплуатация в агрессивных условиях. Постарайтесь отказаться от агрессивной манеры вождения. Не пытайтесь постоянно резко стартовать, тормозить и опять разгоняться, буквально разрывая при этом коробку передач. Плавное и умеренное управление КПП позволит значительно увеличить и без того достаточно внушительный ресурс синхронизаторов.
2. Не забывайте о правильном соответствии между скоростью движения автотранспортного средства и выбранной передачей на селекторе КПП. Для каждой передачи есть свой определённый и оптимальный диапазон скорости перемещения машины. Этому учат ещё на первых уроках в автошколе. И такую информацию следует запоминать очень внимательно. Если скорость будет соответствовать передаче, а передача скорости, тогда на синхронизаторы начнёт воздействовать оптимальная нагрузка. Это положительно скажется на ресурсе механизма, и заметно отсрочит замену синхронизатора на вашем автомобиле.
3. В соответствии с регламентом и требованиями автопроизводителя проводите техническое обслуживание коробки. Зачастую рекомендации в инструкциях к иномаркам не совсем совпадают с реальными пробегами и сроками применительно к нашим условиям эксплуатации. Потому от указанного в руководстве пробега до замены того же трансмиссионного масла или иных расходников обычно советуют отнимать 15-25%. То есть проводить техобслуживание нужно немного раньше. Всё зависит от того, в каких условиях эксплуатируется машина и коробка в частности.
4. Используйте подходящие масла для коробки. Тут опять же нужно смотреть в руководство по эксплуатации. Производители чётко прописывают, какие трансмиссионные масла следует использовать для вашей конкретной коробки передач. От этих рекомендаций лучше не отходить. Если не удаётся найти или приобрести масла указанной марки с рекомендуемыми характеристиками, ищите среди других изготовителей рабочих жидкостей составы, максимально приближенные к свойствам оригинального масла.
5. Прежде чем переключить передачу, не забывайте до конца выжимать педаль сцепления. Некоторые водители несколько не додавливают педаль до упора, в результате чего на синхронизатор начинает воздействовать большая нагрузка, ускоряется износ. Регулярная подобная работа педалью сцепления приведёт к поломкам и неисправностям. Соблюдая это простое правило, удастся избежать лишних проблем.

Синхронизатор действительно является полезным и эффективным дополнением в конструкции современных механических и роботизированных коробок передач.

Подавляющее большинство КПП, устанавливаемых на современные автомобили, являются синхронизированными. Это вполне оправданный и правильный ход со стороны производителей. Узел обладает широкими функциональными возможностями, параллельно продлевая срок службы всей коробки.

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

• Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
• Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
• Муфта выравнивает обороты вала и используемой шестерни.
• Муфта входит в зацепление с шестерней КПП.
• Вращательный момент передается от первичного на вторичный вал трансмиссии.
• Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

Ремонт синхронизатора

Разборка коробки передач

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

1. Отсоедините коробку передач от прочих деталей.
2. Очистите все поверхности от посторонних частиц.
3. Снимите кронштейн.
4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Синхронизатор коробки передач: принцип работы

Сложно представить, но в автомобильных коробках передач не всегда присутствовал синхронизатор КПП для выравнивания частоты вращения между валом и шестерней. Раньше для того чтобы произвести переключение скоростей, приходилось использовать двойное выжимание сцепления. Первое для того чтобы рассоединить коробку передач с коленвалом, а второе, наоборот, для их соединения после того как будет произведена смена передаточной пары (смена скорости).

Но время идёт. Машиностроение и механика шагнули в будущее. На смену постоянному передергиванию педали сцепления пришёл синхронизатор КПП, что существенно увеличило срок службы коробки передач в целом и отдельных её составляющих в частности. Удобнее управлять автомобилем стало и водителю.

Что такое синхронизатор КПП

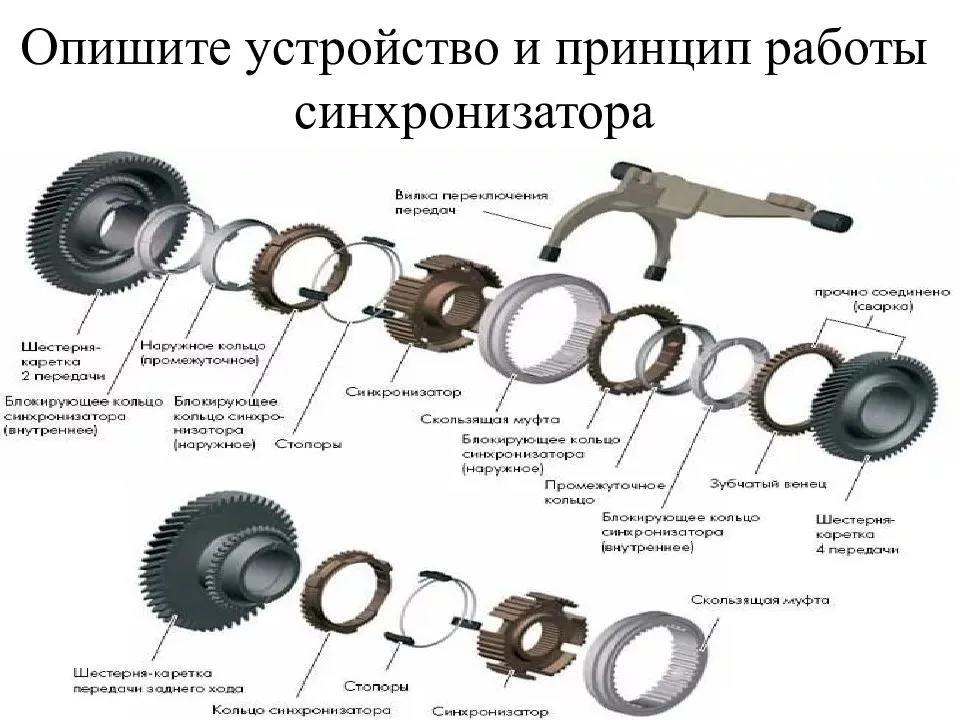

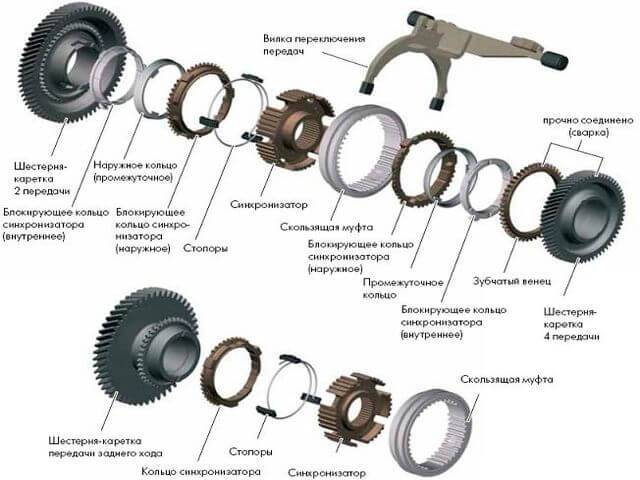

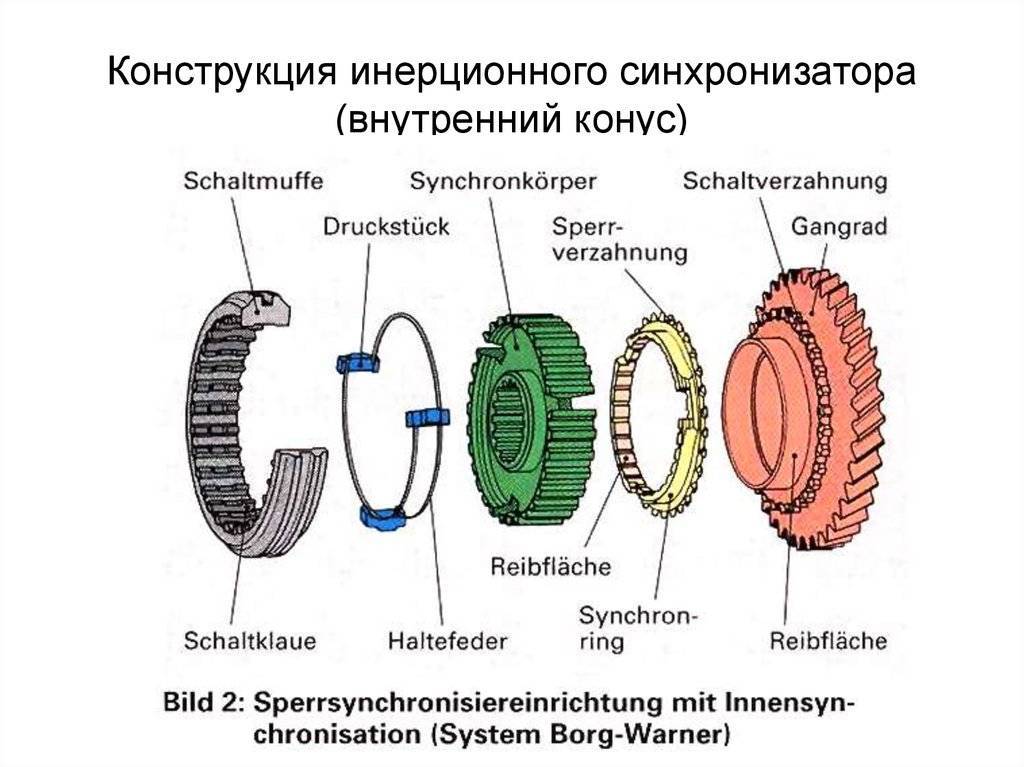

Устройство синхронизатора КПП, равно, как и сам синхронизатор ВАЗ — это механическое узел, состоящий из 4 частей:

1. Обойма синхронизатора или ступица с тремя фиксаторами;
2. Две кольцевых пружины;
3. Два фрикционных конусных кольца;
4. Муфта переключения.

Такая вот нехитрая конструкция синхронизатора ВАЗ обеспечивает принцип работы сразу двух передач.

Как работает синхронизирующее устройство

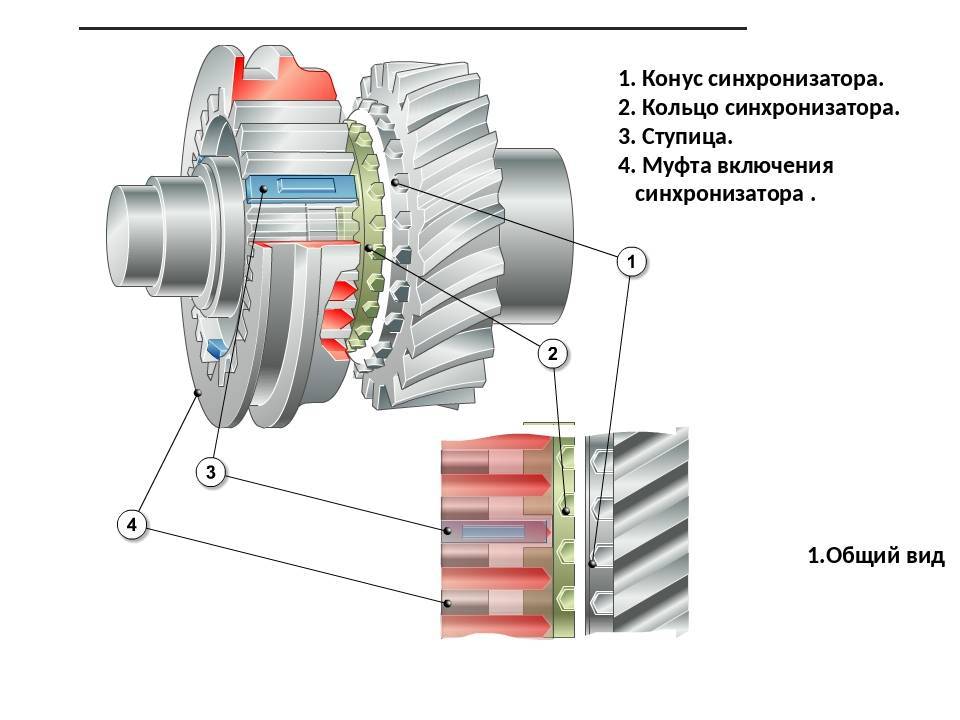

Главным рабочим элементом синхронизатора ВАЗ является его ступица, которая при помощи трёх фиксаторов и нарезанных на ней шлицов соединяется с муфтой включения. Та, в свою очередь, соединена с вилкой КПП. Внутренними шлицами ступицами соединяется с валом, имея при этом свободную возможность передвигаться по нему от одной шестерни к другой.

Когда требуется произвести переключение скорости на ВАЗ, вилка коробки передач двигает муфту, а вместе с ней и весь синхронизатор КПП, к той шестерне, частоту вращения которой требуется выровнять с частотой вращения вала. С этого начинается принцип работы синхронизатора. Муфта прижимает все устройство к конусной части шестерёнки. При этом фиксаторы на муфте сдвигаются и блокируют фрикционное кольцо, которое вступает в контакт с конусом на шестерне. Фрикционное кольцо на конусе проворачивается до тех пор, пока не стопорится. Как только это произошло, скорость между валом и шестерней синхронизируется, и мотор настроен на новые рабочие обороты.

Муфта синхронизатора

Когда появились первые коробки передач

Точного ответа на этот вопрос не существует. Принято считать, что первые коробки передач, на которых стоял синхронизатор КПП появились в конце 40-х или начале 50-х годов. Кто утверждает, что это произошло в Советском союзе, другие же говорят, что родоначальником этого новшества была компания Porsche. Как бы там ни было, но благодаря появлению синхронизатора, включая его принцип работы, было заложено основания для увеличения количества скоростей в КПП. Уже в восьмидесятых годах на ВАЗ пятиступенчатая коробка передач становится нормой того времени, а в 2012 году та же компания Porsche объявляет о выходе семиступенчатой коробки передач с синхронизатором КПП.

Материалы, из которых изготавливают синхронизирующее устройство

Сталь или латунь — два самых распространённых материала, которые используют для изготовления синхронизаторов на ВАЗ. Иногда, чаще всего в высоко бюджетных иномарках или спортивных трансмиссиях, встречаются синхронизирующие устройства, покрытые напылением карбона. Это позволяет выдерживать более высокие температуры и снизить уровень шума, при контакте с шестерней, которые являются следствием работы высокооборотистых двигателей спортивных моделей.

Фрикционные кольца также изготавливают из стали методом штамповки, например, для ВАЗ, или на более дорогих КПП, выковывая их. Как и в случае с синхронизатором, фрикционные кольца покрываются защитным слоем из цветных металлов. Например, меди или молибдена.

Симптомы того, что синхронизирующее устройство заболело

До ужаса неприятно, когда твой автомобиль начинает кашлять, чихать, скрипеть и гаркать. Тем более, когда это связано с коробкой передач. Чаще всего неисправности с КПП связаны именно с поломкой синхронизирующего устройства. Это может проявляться по-разному, например:

• шумы при работе КПП;
• переключение передачи, которое требует дополнительных усилий;
• автоматический сброс скорости в коробке.

Конечно, эти симптомы могут быть признаками и других поломок, которые произошли с КПП, но зачастую первым кто выходит из строя, является синхронизатор. Профилактические работы можно, конечно, производить и самому, но столкнувшись с серьёзной поломкой лучше всего обратиться к специалисту.

https://youtube.com/watch?v=iBl8CsVtGeg%2520

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

• двухвальные;
• трехвальные.

По количеству ступеней бывают

• 4-ступенчатые;
• 5;
• 6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

• рычаг выбора передачи, оснащенный тросом для ее включения;
• шток, оснащенный вилками;
• рукоятка для переключения скорости;
• блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Поломка синхронизатора второй передачи ВАЗ 2109

Синхронизатор в процессе эксплуатации подвергается естественному износу. Первые признаки износа синхронизатора распознаются при включении соответствующей передачи. Так, например, на автомобиле ВАЗ 2109 самой распространенной неисправностью коробки передач является выход из строя синхронизатора второй передачи.

При включении передачи появляется характерный хруст или треск и только после этого передача может быть введена в действие. Это связано с тем, что работа синхронизатора нарушена, и он больше не в состоянии выравнивать скорости вращения валов и шестерней, в связи с этим, их износ увеличивается. При дальнейшем эксплуатации автомобиля с неисправным синхронизатором приведет к тому, что вторая скорость попросту перестанет включаться.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

• Ведущий (он же первичный).
• Ведомый (иное название – вторичный).
• Промежуточный.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

• Рычага.
• Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

• Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
• Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
• Шестерня вторичного вала МКПП блокируется.
• Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

https://youtube.com/watch?v=Bb7leiitIo4

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.
