Сход-развал на квадроцикле своими руками

Как отрегулировать карбюратор на квадроцикле?

Для настройки холостых оборотов карбюратора сначала нужно очистить поплавковую камеру от горючего. Для этого заведите мотовездеход, закройте топливный кран и дождитесь, когда аппарат заглохнет (5-10 мин). Чтобы ускорить процесс можно немного проехаться на квадрике. Конечно, бензин можно и слить, но вам в любом случае придется прогревать аппарат, поэтому первый способ «удаления» бензина эффективнее.

После этого необходимо:

Откройте кран.
Заведите аппарат.
Вкрутите до упора болт (№2), отвечающий за качество смеси. Помните, что для обогащения состава следует крутить вправо, а для обеднения влево. Если на этом этапе квадрик глохнет, значит, есть проблемы (патрубки разгерметизировались).
Проверните винт №2 один раз (влево).
Увеличьте холостые обороты при помощи болта №3. Запустите квадрик и проверьте обороты. Они будут немного выше стандартных показателей.
Выкрутите болт №2 (проверните его 2-2,5 раза). После этого мотор должен достичь максимальных оборотов.
Начните корректировать работу системы при помощи винта №3. Ориентируйтесь на звук. Двигатель должен работать ровно, без надрывов.
Надавите на газ. Так вы удостоверитесь, что обороты не падают.

Чтобы не ошибиться, перед тем, как отрегулировать карбюратор на 125 кубовом квадроцикле ознакомьтесь с инструкцией. Помните, что в разных аппаратах местонахождение болтов отличается, поэтому заранее ознакомьтесь с документацией.

Будьте последовательны

Следует понимать, что существует причин повышенного расхода топлива и неустойчивой работы двигателя. Нужно точно определить причину неисправности, прежде чем приступать к её устранению. Но если всё же возникло предположение, что виноват карбюратор квадроцикла Стелс 500, прежде всего, следует тщательно проверить плотность и надёжную фиксацию топливных и воздушных шлангов. Именно их негерметичность может являться источником проблем. И только если с этим всё в порядке, стоит задуматься о более сложном ремонте.

Существует мнение, что основной причиной плохой работы узла является брак, допущенный в процессе его изготовления. Действительно, встречаются карбюраторы с трещинами на корпусе или недобросовестно обработанными воздушными и топливными каналами. Если это действительно так, то деталь придётся заменить. Но если явных повреждений не обнаружено, настройка карбюратора Стелс 500 может решить возникшие проблемы. Вот только для начала следует убедиться в отсутствии загрязнений. Для этого деталь придётся снять, разобрать, а при необходимости – промыть

Важно обратить внимание на целостность прокладок и обязательно заменить повреждённые

Регулировка колес трактора ЮМЗ

При выставлении направляющих неведущего моста для изменения колеи допустимый интервал – 100 мм. Регулировка предполагает:

одно колесо поднимают над землей и ослабляют гайки болтов 1, которые фиксируют резной конец трубы, а также выбивают фиксатор 2;
начинают двигать кулак 3, добиваясь этим изменения расстояния от колеса до продольной оси машины до половины необходимой колеи;
отверстия в трубке совмещают под фиксатор, после чего закручивают болты;
вымеряют длину поперечной тяги при поднятом левом колесе или толкающей тяги при правом. Для этого ослабляют контргайки 5, проворачивают трубу 6 при фиксированных наконечниках 4 и выставляют необходимый параметр;
затягивают контргайки и опускают трактор.

Сходимость направляющих колес ЮМЗ выставляется в пределах 10±6 мм. Регулировка предполагает:

установку направляющих колес в положение движения по прямой;
определение числа оборотов руля между крайними точками, а затем при возврате его на половину этого расстояния;
посредством вращения поперечной и толкающей тяги установка направляющей параллельно оси трактора;
простановка меток с внутренней стороны боковой поверхности передней части ведущего колеса на уровне оси вращения;
снятие замеров между полученными точками, а затем после вращения рулевых тяг сведение колеса на 2,5 мм внутрь;
перекатывание трактора, чтобы метки переместились на 180 градусов;
снятие новых замеров и сравнение их с первично полученными данными. Разница между результатами должна быть 10 мм.

Изменение колеи задних колес проводят по схеме:

демонтажные болты переводят во вкладыши;
болты крепления выставляют на 3-4 оборота;
отвинчивают крепления и сдвигают ступицу до головок болтов;
ступицу сдвигают вместе со вкладышами до тех пор, пока расстояние колеса от продольной оси не будет равняться 50% от нужной колеи;
демонтажные болты переводят из вкладышей и закрепляют ступицу.

Даже миллиметровые погрешности в схождении ведущих колес приводят к износу шин на 5-10%. Необходимость настройки сельскохозяйственных машин обусловлена также сохранением геометрии обработки грунта и снижением расхода топлива.

Выполняемые операции

Скажем прямо, обслуживать установленное на квадроцикле устройство не слишком удобно. Всё, о чём позаботились для такого случая разработчики, проектируя карбюратор Стэлс 500 – регулировка оборотов холостого хода. Её производят на прогретом до рабочей температуры двигателе, вращая регулировочный винт. Оптимальным считается режим, когда стрелка тахометра выставлена на отметке 1600 об/мин.

Для того чтобы изменить качественный состав топливной смеси, деталь придётся демонтировать. Конструкцией предусмотрено два этапа регулировки.

Грубая. Она производится с помощью изменения положения установочной шайбы на штоке дозирующей иглы. Для этого приходится откручивать два винта крепления и вынимать диафрагму вместе с иглой и поршнем. Только после этого удастся переставить кольцо в одно из пяти предусмотренных изготовителем положений. Подобная регулировка оказывает влияние на общее количество поступающей в двигатель топливной смеси, изменяя тяговые характеристики мотора и расход бензина.
Тонкая. Для её выполнения придётся воспользоваться винтом, изначально скрытым под пластиковой заглушкой. Заглушку придётся удалить. После этого винт закручивают до упора, а затем отворачивают на 1,5 – 2,5 оборота, после чего устанавливают заглушку на место. Таким образом удаётся добиться оптимального состава смеси на холостых оборотах и в переходных режимах.

Судить о результате проделанной работы можно по цвету электродов вывернутой из двигателя свечи зажигания. Если всё в порядке, то после 15 – 20 мин. работы мотора они будут светло-коричневого цвета. Чёрные, закопченные электроды означают избыток топлива. Белёсый налёт сигнализирует об обеднённой смеси. И в том, и в другом случае положение винта придётся немного изменить. Будьте готовы к тому, что подобную операцию придётся проделать несколько раз.

Виды углов установки колес

Все углы можно разделить на продольные, поперечные и траекторные, в соответствии с тремя плоскостями, определяющими положение колёс в пространстве.

Развал колес

Самая древняя настройка. Появилась ещё во времена конных повозок, когда дороги имели скаты для отвода воды с обеих сторон, то есть имели круглый поперечный профиль, к тому же грязь, летящую с колёс, удобнее было отбрасывать чуть в сторону, а не прямо вверх и затем на пассажиров.

Так возникло понятие развала. Это угол между плоскостью вращения колеса и вертикальной осью автомобиля. Он почти всегда был положительным, то есть колёса наклонялись верхней частью наружу автомобиля. Пятно контакта шины с дорогой увеличивалось и протектор изнашивался равномерней.

Но дороги всё чаще стали иметь плоский профиль поверхности, и угол развала стали уменьшать. Этому способствовало увеличение жёсткости подвесок и уменьшение люфтов в ступичных подшипниках. Развал всё меньше зависел от мгновенной нагрузки на колесо, и его не надо было делать с запасом.

В современных машинах он стал почти нулевым, на скоростных автомобилях даже отрицательным, ведь в поворотах развал увеличивается из-за ограниченной боковой жёсткости крепления колеса и самой шины, поэтому для сохранения эффективности работы пятна контакта плоскость лучше завалить во внутрь.

Схождение колес

Схождением называется угол между продольной осью машины и плоскостью колеса. Поскольку управляемые колёса связаны между собой через рулевые тяги, то при прямолинейном движении они ориентируются так, что схождение левого и правого становится одинаковым.

У задних колёс тоже может быть ненулевое схождение, но там эти углы регулируются независимо, а для совпадения оси машины с траекторией их искусственно стараются сделать равными.

Сход колёс сильно влияет на стабильность и управляемость. При движении на них действуют силы, стремящиеся развернуть плоскости наружу. Поскольку подвеска и шины имеют ограниченную жёсткость, то так и происходит. Для компенсации колёса сводят вовнутрь. Это ликвидирует опасность возникновения колебательных процессов и уменьшает износ шин.

Развал-схождения колёс в домашних условиях своими руками

Дедовский способ сделать сход-развал

Проверку углов советую делать 2 раза в год при смене сезона, когда меняете резину с летней на зимнюю и наоборот. За это время машина могла побывать в различных ситуациях и углы изменились.

С помощью палки и уровня проверяем развал, прислонив их к диску (место на диске должно быть ровным — можно прислонить в нескольких местах) и, если нужно снимаем колесо и регулируем с помощью 2-ух болтов на 19 крепления амортизатора к поворотному кулаку.

Схождение производится с помощью специальной приспособы в виде трубы выгнутой в дугу. На одном конце вставлена палочка, которая нужна для измерения схода. На колёсах с внутренней стороны мелом делаем засечки справа и слева на каждом колесе (выполнять сход лучше в яме).

Положительный и отрицательный сход-развал

На переднеприводном развал-схождение должны быть отрицательными, а на заднеприводном наоборот – положительными.

Смотрим (водитель всё толково объяснил, так что советую к просмотру):

А уж решать применять или нет на практике — дело каждого. Но экономия бюджета и времени видится «на лицо»!

Добра Вам на дороге! Ни жезла — ни ям! Следите за моими новыми публикациями — дальше ещё интереснее будет!

Это интересно: Как сделать цепи противоскольжения на авто своими руками? (видео)

Измерение углов развала

Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.

Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности. Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.

На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.

Определение угла развала.

Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

Измерение угла развала с помощью пузырькового уровня.

Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.

Как избежать проблем?

Так как же отрегулировать карбюратор на китайском квадроцикле? Для этого нужно:

Настроить холостые обороты. Процедура выполняется при помощи специального винта, отвечающего за качество состава и количество оборотов.
Оптимизировать качество топливного состава.
Отрегулировать уровень бензина.

Однако важно помнить, что все настройки выполняются только при «чистом» карбюраторе. Это значит, что райдеру нужно убрать с узла всю грязь и промыть систему, чтобы удалить из него конденсат и осадок

Примечание: Непосредственно перед регулировкой мотор следует прогреть до рабочей температуры.

Как сделать развал схождение своими руками

Перед тем, как сделать сход развал самому, нужно убедиться в исправности подвески и рулевого управления. Поскольку бессмысленно что-то регулировать, если через несколько дней все опять собьется из-за неполадок в ходовой части

Особенно важно уделить внимание крестовине рулевого вала. Так же важно проверить давление в шинах, оно должно быть оптимальное

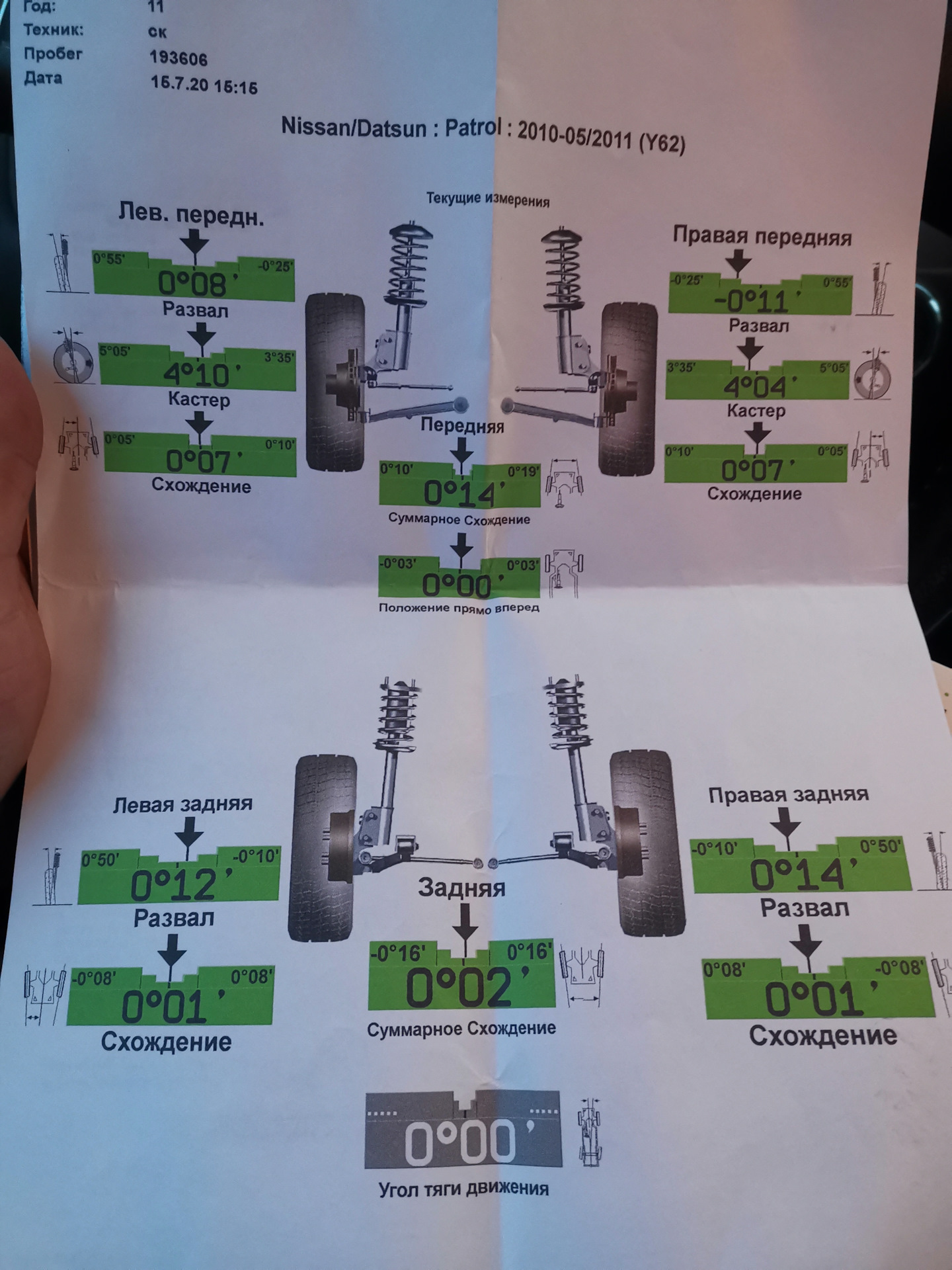

В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов

Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:

В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов. Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:

Мел.
Линейка или штангенциркуль.
Набор ключей.
Веревка с отвесом.
Телескопическая линейка.

Регулировка развала колес своими руками

Важно чтобы диски были ровные, на согнутых не получится выставить углы точно

Выставляем автомобиль на ровную поверхность, обязательно выравниваем колеса, что бы они смотрели прямо. Делаем засечки мелом сверху и снизу внешней стороны колеса. Теперь берем веревку с отвесом и закрепляем ее на крыле так, чтобы она неподвижно свешивалась параллельно плоскости диска и засечек. Для закрепления можно положить груз на нее или закрепить скотчем, изолентой. Прикладывая линейку или штангенциркуль к ободу сверху и снизу, делаем измерения расстояния от обода до веревки

Важно, во избежание погрешности делать замеры нужно не от покрышки, а от обода. Для чистоты измерений нужно повернуть колесо так, что бы оно сделало оборот на 90˚. Снова делаем засечки мелом, повторяем замеры

И опять поворачиваем колесо на 90˚ или на 180˚ от изначального положения, снова делаем замеры

Снова делаем засечки мелом, повторяем замеры. И опять поворачиваем колесо на 90˚ или на 180˚ от изначального положения, снова делаем замеры

Сильных отличий в замерах быть не должно, в ином случае, у Вас либо проблемы с ходовой частью и регулировка развала схождения колес своими руками тут не поможет. Либо при несильном отклонении 5-7 мм проводиться регулировка. Примерные погрешности должны составлять 1 мм для переднеприводных автомобилей, 1-3 мм для заднеприводных. Угол развала подбирается под каждую конкретную модель автомобиля и прописан заводом изготовителем. Снимаем колеса и срываем оба болта крепления кронштейна поворотного кулака. Двигаем поворотный кулак в нужную сторону, чтобы добиться угла указанного в базе данных по Вашему автомобилю, используя только что сделанные замеры. Закрепляем кронштейн, ставим колеса на место.

Регулировка схождения колес своими руками

Автомобиль устанавливается на ровную площадку, выравниваются передние колеса с задними.
Мелом ставим метки на внутренней стороне передних колес вплотную к ободу.
Устанавливаем и фиксируем телескопическую линейку так, чтобы ее концы касались меток, но не задевали подвеску и другие детали автомобиля. Подвижную шкалу перемещаем до тех пор, пока 0 не совпадет с неподвижным указателем.
Проезжаем на машине до тех пор, пока диски не повернуться на 180˚ или сделают полукруг, линейка должна оказаться на задней стороне колеса. Главное чтобы она ни за что не зацепилась.
Смотрим на показатели, передние колеса должны быть направлены друг к другу, а значит расширяться в задней части, нужно подкрутить рулевую тягу ориентируясь на данные представленные заводом изготовителем. Тяга удлиняется, если передняя часть покрышки шире, нежели задняя. А если шире задняя, то ориентируемся по тому, сделать ли ее еще шире или наоборот.

Для регулировки схождения, надо сорвать и ослабить контргайку рулевой тяги. Далее прокрутите рулевую тягу на один оборот и сверьте показания, повторять до тех пор, пока погрешность не станет +-1 мм от оптимального значения. После чего затягивайте контргайку обратно.

Важно следить за пыльником, если он начинает скручиваться, то нужно ослабить муфту на нем и затянуть после завершения регулировки. Таким образом, Вы сделаете схождение колес в домашних условиях

Признаки плохого развала-схождения

Чтобы определить в каком состоянии находятся углы развала-схождения, стоит приглядеться к нижеперечисленным факторам:

авто клонит влево-вправо при движении вперед;
смещение в сторону перекладины руля, когда колеса направлены вперед;
авто плохо откликается на вращение руля;
тяжело крутить руль;
машину увозит в сторону при нажатии педали тормоза;
колеса касаются подкрылок при максимальном угле поворота;
если выйти из поворота руль не принимает прежнее положение;
громкие звуки со стороны покрышек при езде;
резина износится неравномерно.

У заднеприводных машин подобные проблемы возникают, если нарушено развал схождение задних колес.

Карбюратор снегохода динго

Мопеды серии Brize Delta Dingo. Немного о ремонте и эксплуатации. >> Регулировка карбюратора

Смесь называют нормальной, если бензин и воздух связаны в ней весовым соотношением 1:15. Мощность двигателя при работе на такой смеси на 4-5% ниже максимальной, а расход топлива примерно настолько же выше минимально возможного. Наибольшую мощность двигатель развивает, когда работает на обогащенной смеси, в которой это соотношение колеблется от 1:12,5 до 1:13. В тех же случаях, когда нужно добиться наибольшей экономичности, количество воздуха, приходящееся на 1кг бензина, увеличивается до 16-16,5 кг (обедненная смесь). При дальнейшем увеличении содержания воздуха в смеси она все больше обедняется и вскоре становится неработоспособной. Если же напротив, содержание воздуха в смеси уменьшать, то при соотношении от 1:12,5 до 1:6,5 (богатая смесь) двигатель «плохо тянет» из-за большой потери мощности и работает крайне неэкономично.

Как отрегулировать развал схождение на квадроцикле своими руками?

Наличие проблем с регулировкой развала схождения колес на мотовездеходе — весьма распространенная проблема для подобного типа мототехники. И даже крутые квадроциклы «болеют» подобной неполадкой. Диагностируется данная неисправность по следующим признакам:

● на поворотах руль мотобайка вырывается из рук;

● при езде по прямой квадроцикл уходит в правую или левую сторону;

● резина на колесах стирается неравномерно;

● колеса заметно отклоняются в сторону при ровном руле.

Отрегулировать развал схождение можно как своими руками, так и обратившись к услугам профессионалов из мотосервиса. В некоторых моделях квадроциклов собственноручно можно поменять только схождение, а развал задается в процессе изготовления транспортного средства, и в дальнейшем не меняется.

Устройство и принцип работы

Применяемые на большинстве моделей скутеров карбюраторы – поплавкового типа. Они имеют смесительную камеру, в которой происходит смешивание бензина с воздухом. Образовавшаяся при этом топливная или горючая смесь поступает в двигатель, где и сгорает Правильное соотношение воздуха и топлива обеспечивают: жиклёры, дозирующая игла, золотник и механизм дроссельной заслонки. При определённых условиях им помогают, пусковой обогатитель смеси и ускорительный насос. От слаженной работы этих деталей и механизмов зависит работа устройства в целом. Если Вы стали замечать перебои в работе двигателя, снижение его мощности или тенденцию глохнуть на холостом ходу, необходимо в первую очередь проверить, как отрегулирован карбюратор на Вашем скутере. Процесс его настройки практически ничем не отличается от регулировки карбюратора мотоцикла или «Солекс» ВАЗа. Поэтому, отработав приемы регулировки на своем двухколесном друге, Вы без проблем справитесь с другими транспортными средствами.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

На что влияет развал-схождение и когда его нужно делать?

Итак, развал-схождение – это угол, на который устанавливаются колеса автомобиля относительно направления движения. Единого значения этой величины для автомобилей разных марок и моделей нет. Она зависит от класса автомобиля, его габаритных размеров, динамических показателей и особенностей. При оптимально выбранном угле взаимодействие колеса и дороги также оптимальны, обеспечено хорошее сцепление.

Значение развала-схождения оказывает в первую очередь влияние на управление автомобилем, а, следовательно, на безопасность движения.
Во вторую очередь величина развала-схождения влияет на устойчивость автомобиля на трассе, на снижение заносов при передвижении по скользкой дороге.
В третью очередь значение угла развала-схождения влияет на потребление топлива и износ покрышек.стоимость развал схождения

Практически все производители автомобилей рекомендуют в технической документации делать регулировку колес каждые 10-15 тыс. км. пробега. Именно после такого пробега начинают ослабляться крепежи ходовой части, намечается тенденция к нарушению регулировок.
Если ходовая часть ремонтировалась, сход-развал делать обязательно.
Если автомобильные покрышки были заменены.
Вследствие замены амортизаторов, рессор, может измениться клиренс

В этом случае, нужна другая, применительно к величине клиренса, регулировка колес.
Если водитель обратил внимание на неравномерный износ покрышек, это свидетельствует о нарушении регулировки, которую нужно провести дополнительно.
Если водитель обратил внимание, что во время прямолинейного движения автомобиль при уводит в сторону, или наоборот – при движении прямо рулевое колесо изменяет положение, это тоже свидетельствует о нарушении регулировки.
Регулировка важна после наезда колесом на препятствие, попадания в яму, вследствие чего подвеска бывает пробита, или деформированы колесные диски.

голоса

Рейтинг статьи

Корректировка развала на передних шинах

Регулировка для развала шин делается следующим образом:

Сделать пару отметок вверху и внизу, чтобы при соединении образовывалась диагональ.
К крылу машины приложить отвес на шнуре. Затем с помощью линейки замерить расстояние между пометкой и отвесом.

Отсюда можно сделать вывод. Если расстояние одинаковое, что у верхней и что у нижней пометки, то у колес все в порядке и корректировку можно не делать. Но, если есть разница, которая соответствует 3 миллиметрам и выше, то следует продолжить делать регулировку.

Провернуть шины, чтобы сделанные пометки стали параллельны земле.
Замерить.
Откатить машину и снова замерить.

Это делается для того, чтобы узнать, какие существуют отклонения более точно. После того, как все замеры будут сделаны, необходимо продолжить шаги по корректировке:

Поднять на домкрате переднюю часть автомобиля.
Открутить болты, которые держат колеса.
Снять их.
Выкрутить винты поворотного кулака и кронштейна амортизационной стойки.
Сдвинуть кулак на то расстояние, которое показали измерения.
Установить колеса и повторить измерения.

Повторять эту процедуру до тех пор, пока не будет пойман тот размер, который указывается для этого транспорта оптимальным.

После того как был исправлен развал передних шин, необходимо приступить к процедуре регулировки схождения.
