Общее устройство скутера
Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её
Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом
Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.
Если рассматривать общее устройство скутера, то, можно сказать, что этот транспорт заключает в себе двигатель, трансмиссию, подвеску, ходовую часть, пластиковые детали и системы, отвечающие за управление. Следует детально рассмотреть функции основных узлов мопедов.
- В двигателе скутера (устройство зачастую представляет собой ДВС – двигатель внутреннего сгорания) энергия, получаемая от сгорания топлива, преобразуется в механическую, которая и приводит технику в движение.
- Основная функция трансмиссии заключается в передачи крутящего момента из двигателя к ведущему колесу (в случае скутеров — это заднее колесо). Трансмиссия большинства мопедов, которые были произведены в период с начала 2000 годов по сегодняшний день, состоит из автоматического вариатора, сцепления, редуктора, а также системы ножного запуска.
| На схеме представлено общее устройство мопеда: 1 – передний обтекатель; 2 – панель рулевого управления; 3 – защитный рулевой обтекатель; 4 – места для пассажира и водителя; 5 – багажник, расположенный под сиденьем; 6 – крыло; 7 – боковой обтекатель; 8 – заднее колесо; 9 – силовая передача; 10 – водительский пол; 11 – подвеска; 12 – тормозная система. |
|
К ходовой части мопеда относятся оба колеса, тормозная система и подвеска. Именно благодаря подвеске, которая обеспечивает связь колёс с рамой, вибрации при езде гасятся, а торможения или набор скорости осуществляются плавно и мягко.
| На фото показано устройство мопеда, а точнее, блок «двигателя и трансмиссии»: 1 – место, где двигатель крепится к раме; 2 – цилиндр двигателя; 3 – собственно, трансмиссия, в которую входит устройство вариатора скутера, а также сцепление; 4 – место, к которому крепится амортизатор; 5 – колесо. |
В основном на всех мопедах стоит либо двухтактный, либо четырёхтактный бензиновый двигатель и, в зависимости от таких особенностей, мопед или скутер может быть дополнен различными компонентами – например, маслонасосом. Следует отметить, что устройство карбюратора скутера также относится к блоку «двигателя-трансмиссии», хоть оно и не указано на фото.
- К устройствам управления скутера относят руль, ряд кнопок зажигания, поворотников, переключатели света фар тормозные рычаги и регулятор скорости.
- Пластиковой облицовкой называют все грязевики, обтекатели, а также такой тюнинг, как спойлеры или панели, выполняющие эстетическую функцию.
Боковые зеркала, багажник, кофры и другие детали, не входящие в базовое устройство скутера, называют дополнительными компонентами или оборудованием. Несмотря на то что многие мотолюбители привыкли к скутерам с автоматическим центробежным сцеплением, на рынке можно встретить также и двухколёсную технику с механической системой переключения передач (например, с механической четырёхступенчатой коробкой переключения передач с объёмом двигателя в 49,3 куб. см). Такие скутеры считаются редкостью и требуют от водителей больших навыков управления.
Электрическая схема проводки китайского скутера 4т 125 и 150 cc
В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.
Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:
- ABM — Sprinter 150, Vulcan 150
- Alfamoto — Bison 150, Fighter 150, Saigak 150
- Baotian — BT151 T-2, BT125Т-2/17
- ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
- CPI — Oliver Sport 125, Oliver City 125
- Corsa — Fratello 150
- Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
- Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
- E-Moto
- Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
- Fada — FD150QT-15
- Honling — Boomerang 125, Joker 125
- Hyosung — MC 150
- Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
- Jialing — JL125T, JL150T-6, JL150T-7
- Кeeway — Аrn 150, Focus 150
- Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
- Kinroad — XT125T-8, XT150T-8 Wind Hunter
- Kymco — Grand Dink 125, Grand Dink 150, Agility 125
- Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
- Patron Rus — Leo 125, Major 150
- Qingqi — QM125T-R
- Reggy — Fantom RG125S1250-1251
- RM Rus Русская механика — Brilus 125-12E, RM-X125-12С
Skymoto — Bravo 150, Rio 150, Asia 150 SYM — VS-150, RS-125, RS-150 Vento — Phantom GT5, Hantera GT5, Triton R4 Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150 Xinling — TXM125-E, TXM125 Winq Yinxiang — YX150
Скачать схему
Схема проводки на мопед Альфа: особенности отечественной эксплуатации
С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.
Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа 110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:
- Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
- Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.
Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.
Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.
Устройство карбюратора скутера 4т
Начнем изучение работы карбюратора с ускорительного насоса
Ускорительный насос срабатывает только при резком открытии ручки «газа», когда от скутера нужно добиться резкого ускорения, системы карбюратора имеют некоторую инертность и не могут своевременно отреагировать на ручку «газа», поэтому чтобы не было провала при резком открытии «газа» конструкторы внедрили в карбюратор дополнительный модуль который в нужный момент впрыскивает порцию топлива, что позволяет сглаживать характеристику работы двигателя во время динамичного разгона.

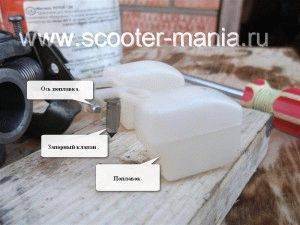

Укорительный насос в разобранном виде
Привод ускорительного насоса
Каналы ускорительного насоса

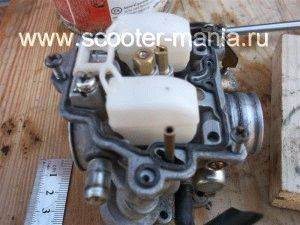

Общее устройство карбюратора
Карбюратор без верхней крышки
Ни когда не пытайтесь растянуть пружину, ее усилие строго тарировано.
Винт количества (качества) топлива холостого хода
Винт «качества» в сборе, при обратной установке винта соблюдайте правильный порядок установки уплотнительных колец, сначала ставится пружина затем алюминиевая шайба и резиновое уплотнительное кольцо.
Для обеспечения большей экономичности двигателя, в карбюратор внедрили систему отключения холостого хода, данная система отключает холостой ход когда он уже не нужен, что в конечном счете положительно сказывается на общей экономичности двигателя.
В карбюраторе для управления работой системы отключения холостого хода есть специальный канал через который разряжение передается на мембрану которая при помощи штока открывает или закрывает клапан, тем самым отключает или выключает систему холостого хода.
Как подключить коммутатор на скутере
09 май 2012, 22:21
тиристор — любой на 600вольт, можно больше)): 1-т1 2-т2 3-G резисторы: р1- 200-220оМ(можно поиграться с ограничителем, этот отвечает за максимальные обороты) р2- 5кОм р3- 2.5кОм конденсаторы: с1 -50v 10mф(полюсной) с2 — 22нф с3 — 1мф 400-600 вольт диоды любые кремниевые: 1N4001(к примеру)
стоимость изготовления не превышает 100 рублей. лично собрал 5 таких девайсов, сразу работает не нуждается в настройке.
P.S. если кому-то надо разобрать залитый блок — обращайтесь, разберу и нарисую схему
09 май 2012, 23:06
вот схема которая у тебя.
а вот такие схемы(в разных вариациях) стоят на мопедах подороже.
в них заложена система опережения зажигания(если интересно расскажу подробней)если вместо него поставить твою схему ехать толком не будет.
а бывают блоки DC-CDI питание на 12вольт в тех-же корпусах и теми-же разъёмами.
09 май 2012, 23:57
10 май 2012, 00:05
10 май 2012, 00:37
10 май 2012, 00:54
только не надо его копировать,он копейки стоит. если хочешь поконструировать,возьми за основу автошное зажигание. журнал радио 12.2002г.стр 33
10 май 2012, 17:03
10 май 2012, 17:33
10 май 2012, 17:59
10 май 2012, 20:39
10 май 2012, 22:09
10 май 2012, 22:12
Каждому — свое. &-92&-63о-о3-47 Спасает не любовь, а секс и рок-н-ролл! (с) ГЗ
ремонт иномарочной мототехники, сварочные, токарные, питейные работы.
10 май 2012, 22:31
10 май 2012, 23:31
11 май 2012, 07:25
11 май 2012, 09:09
11 май 2012, 10:31
А я в чиподипо программатор взял. На днях получил уже, вчера проверил. AVR-ISP500. А то старенький через LPT не хавает уже ATmega & ATtiny. Да и к нет-ноут-буку фиг подключишь. Сейчас одну штучку для NS-ки доделаю, и тогда хочу збацать CDI на нее с DC преобразователем и изменяемым УОЗ. Естесственно на микроконтроллере. Да и для CB1 есть моск с установленным уже Atmel, поэкспериментировать хочу.
А простейший коммут на скут приходилось даже чуть ли не в полевых условиях на скрутках собирать. И никуда не делся, работал. Не идеально, правда заводился, тиристор наш 2У202Н был, он по управлению тупой, как три за. пы в кучу!
11 май 2012, 10:54
12 июн 2021, 22:02
работает примитивно:для запуска и холостых используется транзистор,открывается он отрицательным импульсом датчика. при достижении рабочих оборотов (
2200 настраивается переменным резистором),напряжение датчика начинает открывать тиристор положительным импульсом. отличие от сложных схем — переключение ступенькой.
Регулировка холостого хода на скутере
После того как двигатель будет прогрет можно проводить настройку холостого хода, делается это при помощи специального винта, расположенного на любом карбюраторе. Холостой ход регулируется для того, чтобы скутер правильно и бесперебойно работал при простое. Расположение винта может быть разным, это зависит от модели скутера. Например, у скутера Honda винт расположен по центру, с левой стороны установлен винт качества смеси.
Процесс регулировки достаточно прост, как только скутер будет заведет, вращайте винт, где при закручивании обороты будут увеличиваться, открытие жиклера уменьшает обороты. Опять же, делается регулировка только на хорошо прогретом двигателе.
Опережение зажигания
Как выставить зажигание на 4т скутере с опережением? Существует мнение, что если сделать это, то увеличатся скорость и мощность мотора. В теории так оно и есть. Если искра в момент сжатия будет возникать чуть раньше момента прохождения цилиндром мёртвой точки, это должно дать желаемый эффект. Но техническая реализация такой настройки зажигания на скутере связана с переносом его выступа на корпусе ротора генератора. Существует способ, который является более простым и безопасным, дающий определённый эффект. Можно на выступе зажигания сделать ступеньку. Для этого нужно снять слой 0,5 мм с половины поверхности выступа. Ступенька должна начинаться со стороны, которая первой контактирует с датчиком зажигания. Двойная искра, которая получается в результате, обеспечит более предсказуемый запуск двигателя, а также повысит вероятность зажигания при воздействии неблагоприятных факторов, связанных с погодными условиями и неправильной настройки подачи топлива и воздуха.
Система зажигания играет важную роль: без нее ни одно транспортное средство с бензиновым или дизельным мотором не сдвинется с места. От того, как она настроена, зависит качество работы двигателя, будет ли он заводиться в холодную погоду, правильно ли будет работать. В зависимости от того, как настроено зажигание и какие подобраны свечи на скутере, зависит — поедет он или нет. Из данного материала вы узнаете, как выставить зажигание на скутере самостоятельно, что для этого потребуется, как настраивать бесконтактную систему.
Коммутатор Восход — электронный КЭТ-1
Коммутатор электронный КЭТ-1 предназначен для работы в системе зажигания в комплекте с генератором Г-427 и высоковольтным трансформатором Б-300Б. Позволяет получить вторичное напряжение до 18 кв, при частоте вращения ротора генератора от 250 до7500 об/мин. Коммутатор установлен в правом инструментальном ящике. Основание коммутатора соединено с массой мотоцикла. При выходе из строя коммутатор можно разобрать и отремонтировать
Коммутатор электронный имеет три выходные клеммы с буквенной маркировкой на корпусе <<�Г>>, <<�К>> и <<�Д>>. Массовой клеммой служит основание коммутатора.
Уход за коммутатором в процессе эксплуатации сводится в основном к подтягиванию резьбовых соединений, не допуская при этом срыва резьбы. Необходимо оберегать коммутатор от попадания внутрь него и на клеммы влаги от резких ударов и воздействия высоких температур. Следует также систематически проверять надежность электрического соединения основания коммутатора с << массой >>, т.к. при нарушении этого условия прекращается искрообразование на свече.
Как изготовить реле-регулятор своими руками?
Для изготовления реле-регулятора своими руками нужны схема и немного знаний. В основу модели самодельного регулятора положен принцип разбора генератора и вывода отдельным концом провода от массы.
Для сбора стабилизатора нужно:
- разобрать генератор и снять статор с двигателя;
- затем с генератора нужно отпаять массу, припаять к ней отдельный дополнительный провод для обмотки и вывести его наружу. Этот провод и будет одним концом обмотки. Второй конец ― провод генератора;
- после вывода проводов нужно собрать генератор в обратном порядке.
При таком устройстве у генератора получается 2 провода (всего их должно быть 3). Подключить стабилизатор можно по такой схеме:
Схема изготовления реле-регулятора своими руками
В заключение процесса нужно к клемме «+» подключить желтый провод со старого регулятора, чтобы получить постоянное напряжение на бортах сети. Проверить полученный регулятор напряжения на скутере. На этом процесс создания самодельного прибора можно считать законченным.
Реле-регулятор ― вещь очень полезная и нужная для нормальной работы мопеда. Однако требует внимания и постоянного мониторинга его работы. Поэтому если прибор вышел из строя либо его показатели неудовлетворительные, лучше его заменить на новый, стоимость которого сегодня составляет от 300 до 500 рублей.
