Устройство автоматической трансмиссии
Схема АКПП Устройство АКПП достаточно сложное и состоит из следующих основных элементов:
- гидротрансформатор;
- планетарный механизм;
- блок управления АКПП (TCU);
- фрикционные муфты;
- обгонная муфта;
- гидроблок;
- ленточный тормоз;
- масляный насос;
- корпус.
Гидротрансформатор представляет собой корпус, заполненный специальной рабочей жидкостью ATF, и предназначен для передачи крутящего момента от двигателя к коробке передач. Фактически он заменяет сцепление. В его состав входят насосное, турбинное и реакторное колеса, блокировочная муфта и муфта свободного хода.
Колеса оснащены лопастями с каналами для прохода рабочей жидкости. Блокировочная муфта необходима для блокировки гидротрансформатора в конкретных режимах работы автомобиля. Муфта свободного хода (обгонная муфта) необходима для вращения реакторного колеса в противоположную сторону. Более подробно про гидротрансформатор можно почитать здесь.
Планетарный механизм АКП включает в себя планетарные ряды, валы, барабаны с фрикционными муфтами, а также обгонную муфту и ленточный тормоз.
Механизм переключения скоростей в АКПП достаточно сложен, и, по сути дела, работа трансмиссии состоит в выполнении некоторого алгоритма включения и выключения муфт и тормозов посредством давления жидкости.
Планетарный ряд, точнее блокировка одного из его элементов (солнечная шестерня, саттелиты, коронная шестерня, водило), обеспечивает передачу вращения и изменение крутящего момента. Элементы, входящие в планетарный ряд, блокируются при помощи обгонной муфты, ленточного тормоза и фрикционных муфт.
Пример гидравлической схемы АКПП
Блок управления АКПП может быть гидравлическим (уже не применяется) и электронным (ЭБУ АКПП). Современная гидромеханическая трансмиссия оснащается только электронным блоком управления. Он обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства (клапаны) гидроблока, обеспечивающие работу фрикционных муфт, а также управляющие потоками рабочей жидкости. В зависимости от этого жидкость под давлением направляется в ту или иную муфту, включая определенную передачу. TCU также управляет блокировкой гидротрансформатора. При неисправности блок TCU обеспечивает функционирование КПП в “аварийном режиме”. Селектор АКПП отвечает за переключение режимов работы КПП.
В автоматической коробке применяются следующие датчики:
- датчик частоты вращения на входе;
- датчик частоты вращения на выходе;
- датчик температуры масла АКПП;
- датчик положения рычага селектора;
- датчик давления масла.
Подробнее про датчики АКПП можно почитать тут.
Основные неисправности АКПП
Распространена коробка-автомат во всем мире. Владельцы автомобилей, оснащенных коробкой автомат, отмечают ее удобство. Это очень важный критерий особенно в городских условиях с качественным дорожным полотном и постоянными пробками. Но как и все сложные механизмы АКПП может иметь неисправности. Они могут затрагивать электронную, механическую и гидравлическую систему коробки.
Электронные неисправности коробки автомат
Тут могут быть поломки как в электронном блоке управления так и самом моторе. Самая частая проблема — это замыкание проводки. При неисправности частей устройства, бортовой компьютер осуществляет включение аварийных программ и может сигнализирует о неисправности водителю. Это бывает в случае серьезной неисправности связанной с запуском исполнительного механизма коробки. Перевод в аварийный режим характеризуется включением третьей передачи. Только в этом случае можно максимально безопасно добраться на машине до автосервиса или места пригодного для ремонта.
Механические неисправности коробки автомат
Данный тип неисправностей обусловлен износом шестерен и валов. Сюда же относят повреждения фрикционных элементов, например тормозных лент, гидротрансформатора, блокировочной муфты, гидравлического блока.
Возникшую проблему необходимо решать сразу, т.к. одна поломка влечет за собой другую. Профессионалы разъясняют, что такое положение дел связано с особенностями работы автоматической коробки передач. В процессе использования происходит изнашивание дисков фрикционных муфт. Мелкие частицы (крошки и стружки) которых загрязняют масло, что приводит к засорению клапанов и масляных каналов гидравлического блока. Вследствие этого блок не способен нормально работать, и приводит к перегреванию. При отсутствии своевременно принятых мер, коробка передач начинает сыпаться и ее ремонт не целесообразен.
%rtb-4%
Korr42 › Блог › Типичные неисправности АКПП | Причины поломки автомата | Симптомы
Неисправности АКПП
Встречают абсолютно разныепризнаки неисправности АКПП , которые могут дать автовладельцам необходимую информацию о характере поломки. Так, например, при проблемах с гидроблоком появляются существенные толчки при переключении передач. Причём подобные толчки имеют прогрессивный характер и на начальных этапах поломки едва различимы, а по мере прогрессирования проблемы такие толчки становятся все более заметными. При наличии подобных проблем с автоматической трансмиссией автовладельцу необходимо как можно раньше обратиться в соответствующий сервисный центр, специалисты которого и произведут все необходимые ремонтные работы.
Неисправности АКПП
также могут выражаться в полной невозможности переключения режимов работы коробки или же блокировки работы на определенной передаче. В данном случае автовладельцу требуется производить транспортировку сломавшегося автомобиля при помощи эвакуатора. Самостоятельно передвигаться на автомобиле со сломанной коробкой передач не рекомендуется, так как это может привести к серьезным повреждениям привода и самой автоматической трансмиссии.
Причины неисправности АКПП — типичные
Кулисы рычага
В автоматических коробках старого типа, которые имели механическую связь селектора непосредственно с трансмиссией, зачастую из строя выходит кулиса рычага АКПП, что приводит к невозможности изменения режимов работы трансмиссии. Ремонт в данном случае заключается в замене сломавшегося селектора и кулисы коробки передач. Проявляются подобные поломки затруднением передвижения селектора автоматической трансмиссии. В конечном счете, рычаг перестает двигаться и требуется производить ремонт АКПП. У отдельных модификаций автоматических трансмиссий провести данную работу возможно без демонтажа самой коробки передач с автомобиля, что несколько упрощает ремонтные работы.
Подтекает масло
Распространённой неисправностью автоматической коробки передач является наличие подтёков масло из-под уплотнительных прокладок. Именно поэтому автовладельцу рекомендуется осуществлять регулярный осмотр состояния коробки передач на подъёмнике или гаражной яме. При наличии каких-либо масляных подтёков на самой коробке передач необходимо обратиться к опытным специалистам. В данном случае устранение подобные проблем не представляет особой сложности и заключается в замене уплотнительных прокладок и смене трансмиссионного масла.
Блок управления
В отдельных случаях могут отмечаться проблемы с блоком управления коробки передач. Блок управления может неправильно выбирать обороты для переключения передач или же самостоятельно блокировать работу трансмиссии. Устранение поломок связанных с работой блока управления и электрической части трансмиссии заключается в замене вышедших из строя блоков и управляющих шлейфов.
Замена селектора АКПП
После чистки может произойти и обратная ситуация — коробка продолжит барахлить. Если на приборной панели всё ещё загорается индикатор неисправности, придётся ехать в автосервис и довериться профессионалам. С помощью компьютерной диагностики механик выявит и, по возможности, устранит ошибки.
Замена селектора — это крайняя мера. К ней прибегают, когда ремонт невозможен или нет запасных элементов для замены. Например, при механической поломке рычага, его основы крепления (штырь — металлический, но при желании его можно погнуть или сломать).
На автомобили постарше найдётся б/у селектор. Покупка же нового, его установка и настройка обойдутся автовладельцу довольно дорого.
Небольшая заметка как начать движение на автоматической коробке передач
- Поставили рычаг в положение Р или паркинг
- Поворачиваете ключ в зажигании и производите завод двигателя автомобиля
- Выжимаете тормоз и и удерживая его в нажатом положении ставите рычаг положение D драйв
- Отпускаете плавно тормоз и добавляете газа и начинаете своё движение
- Помните, что при изменении любого положения рычага скорости вы должны выжимать педаль тормоза
- Так же на коробке автомат очень не рекомендуется кого либо буксировать или тягать за собой прицеп – вы слишком перегружаете этим АКПП что приведет к её быстрому износу или вообще выходу из строя непосредственно в момент буксировки
- С коробкой автомат буксировка заглохшего авто осуществляется в режиме рычага N нейтраль, а саму буксировку можно производить на расстоянии не боле 50км при скорости не выше 30км.
Так же рекомендуем посмотреть видео что означают буквы на коробке автомат
Типы селекторов АКПП
Автоконцерны вносят свои изменения в конструкцию, и располагают селектор передач в разные части рабочей зоны водителя:
подрулевой;
кнопочный;
напольный.
Особенности расположения селектора АКПП
Расположение подрулевого селектора коробки передач свойственно для автомобилей, произведенных в США до 90х годов. Это позволяло располагаться впереди еще двум пассажирам, из-за цельного длинного сидения, и компактно вписываться в интерьер подрулевой зоны.
Читать
Можно ли буксировать на автоматической коробке другую машину с АКПП и неработающим двигателем
Кнопочный вариант переключения встречается на автомобилях Land Rover, Honda и Chrysler середины XX века, характерная черта минивэнов и автомобилей с высокой посадкой.
Напольный вариант является самым популярным и привычным на территории Европы.
Защита селектора от случайного перемещения
Селектор переключения передач защищен несколькими механизмами, однако тоже может выйти из строя:
- При напольном расположении на рычаге имеется кнопка блокировки, только при нажатии на которую, рычаг приведется в движение.
- Переключение режимов осуществится только после нажатия на педаль тормоза.
- Метод «утапливания рычага» вниз или движение его в сторону водителя перед непосредственным переключением скоростей.
Что за тросик АКПП
Тросик АКПП регулирует переключения скоростей на автомате. Именно из-за растягивания его появляются задумчивости у автомашины при переключении с третьей на четвертую передачи. Иногда водитель наоборот чувствует двойной рывок.
Тросик АКПП нуждается в подтягивании раз в месяц у тех автомашин, чьи автовладельцы любят агрессивные поездки. И заменять его надо в два раза чаще, так как устройство быстро изнашивается. Иногда приходится подтягивать не только тросик АКПП, но и дроссельную заслонку, а также клапан холостого хода.
Почти во всех автоматических коробках транспортных средств тросик имеет чехол. Затем идет бобышка в виде металлического утолщения. Заканчивается устройства двумя регулировочными гайками.
Тросик АКПП изготовлен из качественного металла. Дополнительно покрывается резиновой оболочкой. Проблемы у водителей с ним могут возникать из-за высыхания оболочки. Из-за этого он часто находится не на своем месте.
Особенности работ с селектором на различных автомобилях
В Toyota Crown jzs171 селектор находится под днищем недалеко от правого колеса. Найти его можно по тросику, идущему от рычага. Узел отличается низкой механической прочностью, поэтому при разборке может рассыпаться. Перед тем, как разберете контактную группу, необходимо найти распиновку контактов на свой автомобиль, так как Toyota Crown имеет несколько вариантов разъемов.
При выполнении работ на селекторе Ленд Ровера желательно иметь помощника. Проверка реагирования коробки передач на положения рычага возможна только из салона автомобиля. При разборке узла необходимо проверить работоспособность лампочек подсветки, так как они часто выходят из строя.
Honda CR V имеет очень хлипкие контакты датчика выбранного режима АКПП. Смазка, применяемая в контактной группе имеет малый ресурс, поэтому при каждом разборе узла рекомендуется производить ее замену. В противном случае истирание ламелей контактов будет происходить в ускоренном режиме.
Ситроен С5 имеет плохо противостоящие коррозии контакты, поэтому большинство неисправностей узла связанно с отложением окислений. Чистку контактов рекомендуется проводить при помощи ацетона. Выбирая смазку следует проверить наличие ингибиторов коррозии и высоких диэлектрических свойств.
При обнаружении неисправности селектора дальнейшая эксплуатация авто может привести к серьезным проблемам с автоматической коробкой передач. Нарушения в работе АКПП ставят под угрозу безопасность вождения автомобиля. Также поломки узла сопровождаются потерей комфорта от управления автомобилем, так как приходится по несколько раз переключать рычаг для срабатывания.
Разновидности КПП
В настоящее время понятие автоматической коробки передач стало несколько шире, поскольку существует много ее видов. Остановимся на двух из них: классика и Типтроник.
Классическая автоматическая коробка передач
Если не вдаваться в подробности, то автоматической коробкой передач называется такая КПП, в которой скорости переключаются автоматически без участия водителя. Но, в соответствии с общепринятой инженерной терминологией, АКПП — это лишь планетарная часть системы, которая осуществляет переключение скоростей.
Типтроник
Типтроник — это та же автоматическая коробка передач, в которой предусмотрена возможность переключения передач, как в механической. Впервые коробка Типтроник была установлена на автомобиле Porsche 911 в 1990г., а несколькими годами позже ими начали оборудовать автомобили БМВ, Фольксваген, Ауди и другие. В обычном режиме коробка работает, как самая обычная АКПП, но в случае необходимости в любой момент может быть переключена на механический режим. Данная функция дает возможность обойти компьютер и перейти на непосредственное ручное управление трансмиссией.
Многие водители считают, что это не самостоятельный вид коробок передач, а только дополнительная функции автоматической.
Типтроник — лучший вариант для тех автолюбителей, которые желают соединить комфорт управления автомобилем в режиме АКПП и спортивную манеру езды.
В Типтронике 4 или 6 скоростей и функционирует коробка этого типа очень мягко, какие-либо рывки исключены. На скоростях выше 1-й гидравлический трансформатор блокируется, что обеспечивает передачу вращающего момента фактически без каких-либо потерь. Специальная программа может анализировать дорогу, температуру за бортом, мотора и коробки, подстраивается под ваш личный стиль управления автотранспортным средством, вычисляя таким образом лучшее время для переключения.

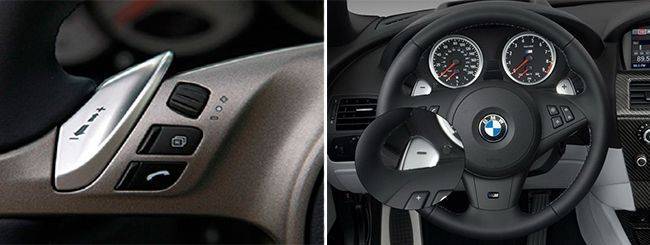

В случае если вы предпочитаете ручное переключение скоростей, то вам достаточно всего лишь одного касания к рычагу, для того, чтобы перевести его вперед на повышенную скорость либо назад — на пониженную. Вам не нужно выжимать педаль сцепления и утраты тяговой силы происходить не будет. Переключения скоростей в ручном режиме отличается безопасностью, так как любые ошибочные переключения будут заблокированы. В случае торможения нет необходимости в переключении рычага — коробка сама перейдет на низкую передачу и затем стартует с 1-й скорости.
Предусмотрена возможность спортивной или зимней езды. В случае если будет выбран спортивный режим, то электроника дает возможность поднять обороты мотора до верхнего диапазона, при этом автомобиль становится более отзывчивым во время обгонов или в случае ускорения.
В зимнем режиме предусмотрена так называемая антипробуксовка на скользкой трассе, трогание будет проходить со 2-й передачи, а переключение передач будет не только ранним, но и более плавным.
Чем «автомат» отличается от АКПП с типтроником
Знакомый многим «автомат» — это разновидность трансмиссии, при использовании которой не предполагается участия водителя. Это означает, что он не должен переключать передачи, так как это происходит автономно. На месте привычного рычага управления МКПП установлен селектор, который отвечает не за переключения самих передач, а за режимы работы трансмиссии. При этом в АКПП присутствуют все стандартные положения (парковка, задний ход, нейтраль, движение вперед и «тихий» ход).
Tiptronic — это тот же самый «автомат», который был усовершенствован и позволяет при необходимости вручную регулировать скорость авто. Помимо стандартных положений в нем так же есть позиции «+» и «-» (так называемый спортивный режим). При установке селектора в плюсовое положение, происходит переход на высшую передачу. Соответственно, когда рычаг опускается на минус, скорость понижается. Также эти кнопки в виде рычагов могут находиться и на руле автомобиля. В этом случае при большой скорости движения или во время совершения маневров автовладельцу не приходиться снимать одну руку с «баранки». Таким образам, сдвинув селектор в спортивный режим, можно вмешаться в работу автоматической системы и самостоятельно регулировать скоростной режим.
Большинство современных иномарок оборудуются АКПП, в которых по умолчанию присутствует типтроник. Некоторые водители предпочитают его не использовать, а другим, такая дополнительная опция пришлась по вкусу.
Как заводить авто с АКПП
Вам понадобится
Инструкция
Тщательно изучите все рабочие положения, в которые переводится рычаг выбора диапазона (РВД) коробки передач машины с АКПП. Они сопровождаются буквенными и цифровыми обозначениями. Запомните, в каком из этих положений разрешается заводить автомобиль. Обычно они обозначаются буквами P (от англ. parking – парковка) и N (от англ. neutral – нейтраль). Переведите рычаг выбора диапазона в зону P. Это состояние трансмиссии соответствует длительной стоянке. Элементы управления выключены. Выходной вал блокирован. Движение невозможно, а вот запуск двигателя разрешен.
Заведите автомобиль. Двигатель будет работать на холостом ходу.
Включите селектор в позицию N. В этом случае выходной вал не блокируется и машина способна двигаться. Например, ее можно буксировать. Также при этом положении рычага выбора диапазона разрешается заводить двигатель. В любом случае, перед попыткой завести мотор обязательно проконтролируйте положение рычага выбора диапазона. Выучите, какие позиции РВД недопустимы при заводе автомобиля. Это R (от англ. reverse, или задний ход). А также все (четыре или больше в зависимости от марки машины) зоны движения вперед: D, 3, 2 и 1 (L).
Доверьтесь собственному автомобилю. Как правило, машины с АКПП оборудованы системой пассивной безопасности. Она не дает автолюбителю завести двигатель в иных положениях селектора, кроме P или N.
Заведите автомобиль с АКПП с буксира. Установите селектор в положение N, включите зажигание и сразу начните буксировку. Чтобы достичь нужного давления масла в трансмиссии, холодную машину разгоните до скорости 30 км/ч, разогретую – 50 км/ч. Спустя 2 минуты езды на указанной скорости переведите селектор в режим L или 2. Нажмите на педаль газа. Чтобы не перегреть коробку передач, через несколько секунд верните селектор в положение N вне зависимости от того, заработал мотор или нет. Повторите попытку, проехав некоторое время на нейтрали.
Подобным образом можно заводить автомобиль, который стоит на горке. Поставьте рычаг в позицию N и подтолкните машину по спуску. Когда она получит достаточный разгон, переключите рычаг в режим пониженной передачи и нажмите на газ. Верните селектор в нейтральное положение независимо от результата.
Обратите внимание
Учтите, что машину с АКПП можно буксировать на скорости не более 30 км/ч, на расстояние не более 50 км.Имейте в виду, что производители машин с автоматической коробкой передач не рекомендуют заводить их с толкача. Считается, что АКПП автомобиля выйдет из строя.
Не забывайте, что при неработающем двигателе на автомобиле не работают гидроусилитель руля и усилитель тормозов.
Гидромеханические коробки передач
www.kakprosto.ru
Как включать передачи на автомате
Итак, в нашей предыдущей статье мы рассматривали, как включать заднюю скорость на механической коробке, а также как правильно переключать передачи на МКПП. Теперь давайте рассмотрим автомат АКПП.
Прежде всего, существует несколько типов автоматических трансмиссий: «классическая» гидромеханическая АКПП, коробка-вариатор, а также роботизированная коробка передач. При этом нужно отметить, что хотя данные типы «автоматов» отличаются друг от друга конструктивно, функционально они похожи и имеют схожие основные режимы работы.
Среди таких основных режимов можно выделить:
- Р- парковка, паркинг;
- R- задняя передача;
- N- нейтраль;
- D — драйв, движение вперед;
- М — ручной режим управления;
Парковочный режим позволяет запустить двигатель, после чего мотор работает на холостом ходу (например, во время прогрева). Также в этом режиме рекомендуется оставлять автомобиль на стоянке.
Примечательно то, что после включения «Р» также срабатывает блокировка вала АКПП. Такая блокировка не позволяет машине покатиться и является дополнительной «страховкой».
Режим «R» отвечает за задний ход, включается только после полной остановки автомобиля. Игнорирование данного правила может стать причиной серьезных поломок коробки передач.
Режим «N», в отличие от «P», позволяет разъединить коробку и двигатель, причем никаких дополнительных блокировок (как в случае с «паркингом») такой режим не имеет.
Однако, в отличие от «механики» и некоторых отдельных типов коробок-робот (например, АМТ), во время кратковременной остановки с заведенным ДВС переключаться на «нейтралку» не нужно. Фактически, «нейтраль» на автомате нужна только для буксировки авто в случае поломки (если производитель предусмотрел такую возможность), а также в качестве сервисного режима.
Еще режим «N» можно включить в пробке, когда машина долго стоит (более 10 минут) и мотор работает, однако нужно помнить, что в этом случае нужно дополнительно пользоваться «ручником» (стояночным тормозом) или удерживать машину педалью тормоза, иначе автомобиль может начать произвольно катиться.
Режим «D» позволяет двигаться вперед, передачи переключаются автоматически. От водителя не требуется дополнительных действий, остается только нажимать на газ для ускорения и на тормоз для замедления или полной остановки.
Еще можно выделить М – ручной режим управления (Типтроник АКПП). Режим имеется не на всех автоматах, при его наличии присутствуют дополнительные обозначения: «+» (переключение на повышенную передачу), «-» (переключение на пониженную). Данный режим полуавтоматический (водитель сам выбирает ту или иную передачу, но электроника все равно может ее не включить, если скорость движения и условия ей не соответствуют).
Сам рычаг переключения передач (селектор АКПП) на разных авто с автоматом независимо от типа зачастую просто перемещается по специальным пазам. Каждый паз соответствует отдельному режиму (как правило, рядом с пазом нанесены обозначения, также выбранные режимы на большинстве авто дублируются на приборной панели).
Чтобы включить тот или иной режим АКПП, необходимо вставить ключ в замок зажигания и нажать на педаль тормоза. Обычно нажатие на педаль тормоза позволяет снять блокировку, которая является «защитой» от случайного перемещения селектора.
Параллельно сбоку на рукояти селектора на многих типах АКПП имеется специальная кнопка, нажатие на которую позволяет перемещать рычаг в тот или иной режим. Другими словами, нажатие на педаль тормоза и удерживание педали позволяет разблокировать вал в режиме «паркинг», в то время как нажатие на кнопку на рычаге дает возможность дальше двигать сам селектор, включая нужные режимы.
Также на многих авто запуск двигателя допускается только в режиме «P» или «N» при условии нажатия на тормоз. Данное решение можно считать «защитной» функцией, которая позволяет предотвратить нежелательное движение автомобиля и поломки АКПП и ДВС.
Еще добавим, что многие АКПП, кроме основных, оснащены целым рядом других дополнительных режимов. Такие режимы могут иметь как отдельные пазы для включения, так и включаться кнопками. Например, можно выбрать только первую передачу (режим L1 или 1), включение в автоматическом режиме не выше второй передачи (L2 или 2), режим OD (овердрайв), отключающий переход на повышающую четвертую или пятую передачу.
Также автоматические коробки часто имеют режим «спорт» (литера «S»), экономичный режим «эко» (литера «Е»), зимний режим (литера «W» или значок снежинки) и т.д.
