Ремонт и замена распредвала своими руками при износе

Методы настройки

Разрезную настраивают при помощи индикатора часового типа для перекрытия клапанов, когда поршень находится в наивысшем положении. После этого проводят точную настройку.

Регулировка отличается в зависимости от того, какой характер вы хотели бы видеть в своём моторе: растянуть амплитуду крутящего момента в середине оборотов или достичь максимального момента внизу.

Настройка шестерни в различных двигателях отличается, однако основная методика в большинстве моторов имеет много общего.

Вам также полезно будет узнать больше о том, как заменить распредвал своими руками.

Расскажем о главных моментах в настройке разрезной на примере двигателя ВАЗ 2108:

Совместите метки на шкиве распредвала и на разрезной (на статичной и подвижной частях).
Установите шестерню на распределительный вал, наденьте на место ремень ГРМ. Проконтролируйте совместимость меток: на шкиве, задней крышке ремня и маховике.
Проконтролируйте оба клапана четвёртого цилиндра в фазе перекрытия. И впускной и выпускной клапаны должны находиться в одинаковой фазе открытия. В том случае, если они не находятся в одном положении, следует отпустить болты и провернуть распределительный вал, не трогая движимую часть шестерни. Сделать это нужно таким образом, чтобы получить нулевое положение вала.

Теперь следует провести тонкую настройку:

Для настройки работы мотора в диапазоне средних и нижних оборотов двигайте распределительный вал относительно коленвала в сторону вращения. Таким образом угол, при котором открывается впускной клапан, станет больше, а угол газодинамического наддува меньше.
Для того чтобы настроить высокие обороты, распределительный вал двигают в противоположную сторону. Угол газодинамического наддува становится больше, а с ним и мощность.

Важно! При регулировке фаз газораспределения помните о том, что после проворачивания распределительного вала необходимо устанавливать первоначальный угол опережения зажигания

Как проверить работоспособность распредвала

Обладая достаточно богатым опытом эксплуатации автомобиля, состояние его отдельных частей можно определять по изменению звукового сопровождения. Распредвал является прочной деталью, однако она также подвержена износу. Чтобы избежать полного разбора системы, используется способ первоначальной диагностики, заключающийся в прослушивании работающей системы. Задача упрощается, если автомобиль находится в эксплуатации долгое время и у водителя сложилось обширное представление о том, как он функционирует в нормальных условиях.

Звук изменяется согласно изменению оборотов. Если звуковое сопровождение соответствует нормам эксплуатации, то распредвал находится в работоспособном состоянии. При неисправности распредвала, будет слышен приглушенный звук, звуковая волна которого схожа с ударами молотка. Прослушивание работы двигателя и определение уровня функциональности некоторых элементов, возможно только в соответствии с четким представлением различных режимов работы и соответствующего разделения по звуковому ряду. Несмотря на это эффективность такого способа достаточно высокая.

Способ прослушивания распредвала не подразумевает его извлечение, которое в дальнейшем может стать необходимым. В процессе проведения мероприятий по извлечению распредвала, вынимаются также и дополнительные элементы, сопутствующие его работе. Зафиксировав распредвал в параллельном положении по отношению к земле, необходимо постучать по верхней части. Работоспособная деталь, при ударах, издает равномерный звук. Если в совокупности со стандартным звучанием имеются дополнительные, необходимо обратиться за помощью к ремонтнику. Ложное решение можно принять если звук движущегося распредвала по постели задевающий за ограничитель, идентифицировать в качестве нарушения работы.

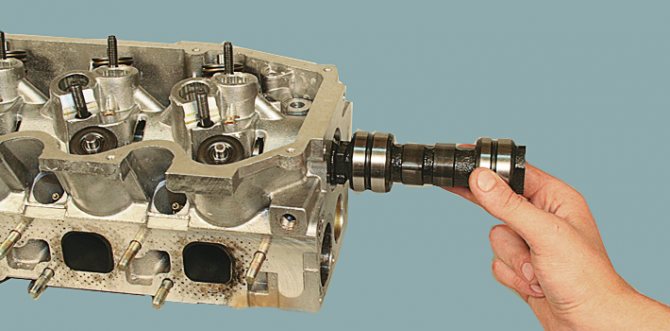

Проведя мероприятия по извлечению распредвала из «постели», осуществляется визуальный осмотр. В случае износа детали, на поверхности можно будет обнаружить множественные бороздки, которых быть там не должно. Несмотря на длительную работоспособность распредвала, процесс эксплуатации подразумевает износ некоторых элементов. Рокеры и кулачки стачиваются при непосредственном функционировании автомобиля. Если констатируется стертость поверхности, дееспособность можно считать утраченной. Износ распредвала приводит к установке новых клапанных рычагов. Пренебрежение этим процессом ведет к повторному износу распределительного вала, который был установлен в качестве замены старому.

Устранение поперечного люфта

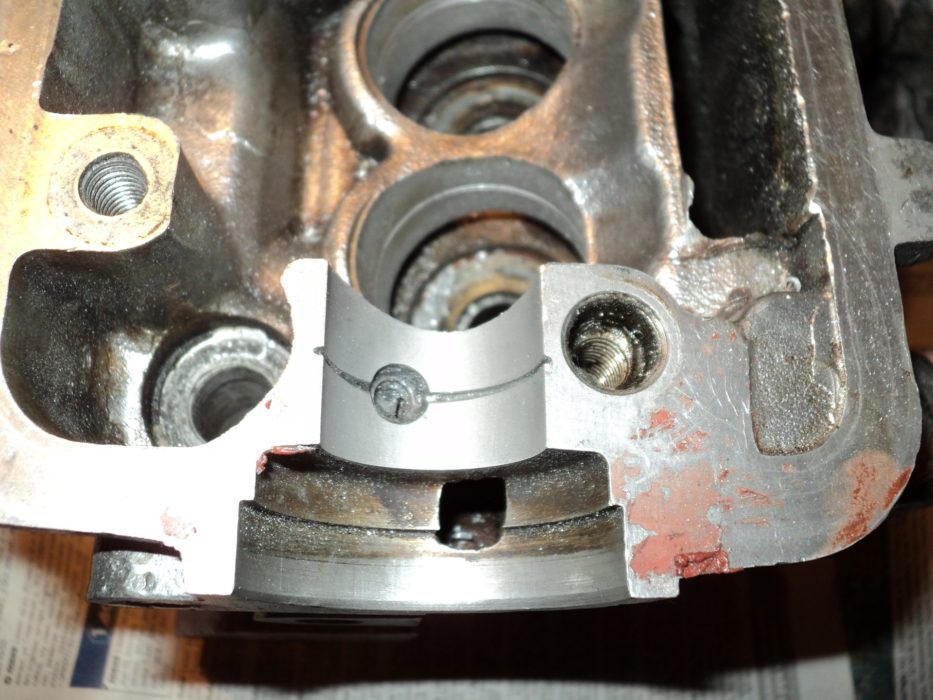

Поперечный люфт определяется путем расшатывания распредвала вверх-вниз, для чего снимается одна из крышек опорных подушек. Этот люфт появляется при износе шеек распределительного вала и опорных подушек постели вала, в которые они упираются.

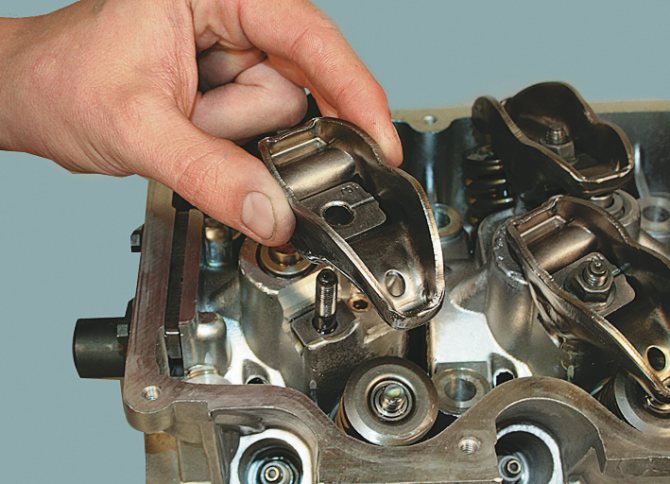

Сначала демонтируем обе крышки подушек распределительного вала и снимаем лишний металл на наждачном камне с мелкозернистым абразивом. Его поверхность должна быть идеально ровной, чтобы не нарушить геометрию детали. В качестве альтернативы подойдет мелкозернистая наждачная бумага, наклеенная на ровное стекло.

Крышка подушки притирается абразивом, чтобы уменьшить ее глубину, в результате чего она будет более плотно удерживать вал. Чтобы наждак не забивался, его рекомендуют периодически поливать водой. После 1-1,5 минут обработки, крышку нужно установить на место и затянуть, проверив люфт

Важно не снять слишком много металла, поскольку распредвал перестанет вращаться. После установки он должен двигаться без люфта с небольшим, так называемым «бархатистым» усилием

Далее операция повторяется со второй крышкой опорной подушки, при этом ту крышку, которая обрабатывалась ранее, нужно снять, чтобы она не мешала определять степень люфта распределительного вала. После полного устранения люфта устанавливают обе крышки, и производят сборку двигателя. После запуска двигателя стук должен полностью прекратиться.

Алгоритм замены распредвала ВАЗ 2107, ВАЗ 2106

Демонтировать крышку клапанов головки блока цилиндров. Вам будет также полезно ознакомиться со следующей публикацией: Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров без посторонней помощи.

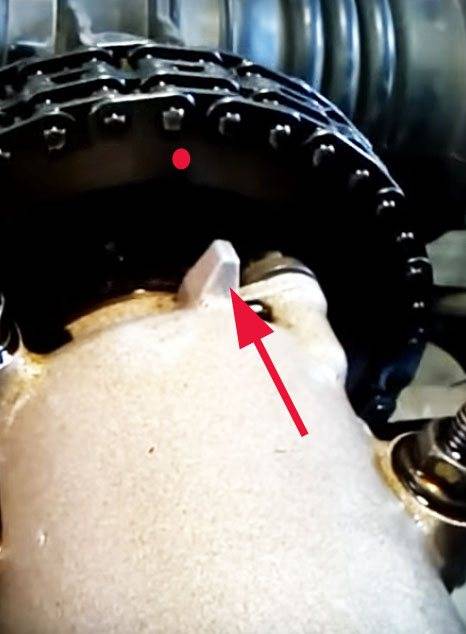

Установить распредвал в конец сжатия четвертого цилиндра.
Ключом на «13» опустить натяжитель цепи, упереть монтажку в башмак, крепко сжать шток, зафиксировать его гайкой натяжителя цепи. В случае когда сделать это не получается, необходимо демонтировать натяжитель.

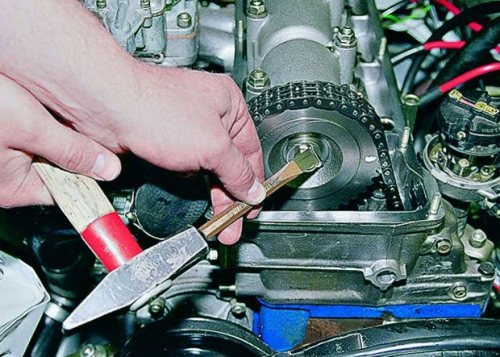

Плоской отверткой отогнуть стопорную шайбу болта крепления звездочки распредвала.

Четвертая передача поможет зафиксировать распредвал, избежать его проворачивания.
Ключом на «17» выкрутить крепежный болт звездочки.

Вместе с шайбами, звездочками и цепью извлечь крепежный болт. Цепи при этом лучше соединить со звездочками ниткой, благодаря этому можно избежать перескакивания цепи по зубьям звездочки.

На какие неисправности указывает стук распределительного вала

В некоторых случаях при пуске холодного двигателя появляется посторонний глухой стук в клапанной крышке. Это связано с тем, что у «холодного» ДВС смазка в трущихся деталях отсутствует и после запуска моторное масло начинает смазывать трущиеся детали, в результате чего стук впоследствии пропадает.

На появление стука влияют:

неисправность постели распредвала;
деформация распредвала или его частей;
естественный износ кулачков распредвала;
неисправность системы смазки, в том числе низкое качество или несвоевременная замена моторного масла;
неправильный процесс подачи топлива.

Как проверить распредвал

Сразу же перейдём к рассмотрению вопроса о ремонте двигателя, если точнее, то такой его детали, как распредвал. Дело в том, что ремонт и замена распредвала могут быть проведены своими руками. Конечно кроме случаев, когда требуется применение профессионального оборудования, как, например, длявосстановления постели распредвала.

Любые неисправности распредвала, в итоге, сказываются на работе всего двигателя со всеми вытекающими последствиями. Ведь именно распредвал отвечает за работу клапанов, а значит за мощность авто.

Как бы вам не хотелось, но в основном проверка распредвала может производиться только визуально, то есть потребуется снятие головки блока цилиндров. Степень износа распредвала можно приурочить либо к замене прокладки ГБЦ, либо в случае, если вы решили провести замену штатного распредвала на спортивный распредвал.

То есть, любой ремонт в области ГБЦ должен обязательно сопровождаться осмотром и диагностикой сальников распредвала, самого распредвала, и, конечно же, постели распредвала.

Основные причины поломки распределительного вала

Двигатель уже прошел приличный километраж. Это естественный износ, уйти от которого, к сожалению, нельзя. К этому просто надо быть готовым.
Работа распредвала «на сухую». Это значит, что в двигатель некоторое время подвергался работе с недостаточным уровнем масла. Недостаток смазки довольно быстро нарушает состояние деталей при работе на больших оборотах.
Сопутствующая проблема – это недостаток давления масла. Проверьте масляный насос: скорее всего, он попросту забился и не обеспечивает нужной смазки требуемых узлов и деталей.
Плохая фильтрация масла. Это связано с использованием некачественного или сильно забившегося масляного фильтра, который допускает проникновение грязи во все детали, в том числе и шейки распредвала.
Большая температура работы двигателя или его перегрев. Чтобы «угробить» распредвал, достаточно довести температуру обычного бензинового двигателя до величины, соответствующей 120-130 градусов Цельсия.

Методы ремонта распредвала

И, прежде, чем сразу же бросаться в крайность и думать о замене распредвала, его нужно попробовать отремонтировать. Если, конечно, вы уже не задумывались о том, чтобы поменять свой штатный на тюнинговый спортивный распредвал.

Когда речь идёт о такой процедуре, как ремонт распредвала, то своими руками основную процедуру ремонта в гараже вы вряд ли сможете выполнить. Ваша задача, снять головку блока цилиндров и вместе с распредвалом приехать в мастерскую, где возможен ремонт или восстановление распредвалов.

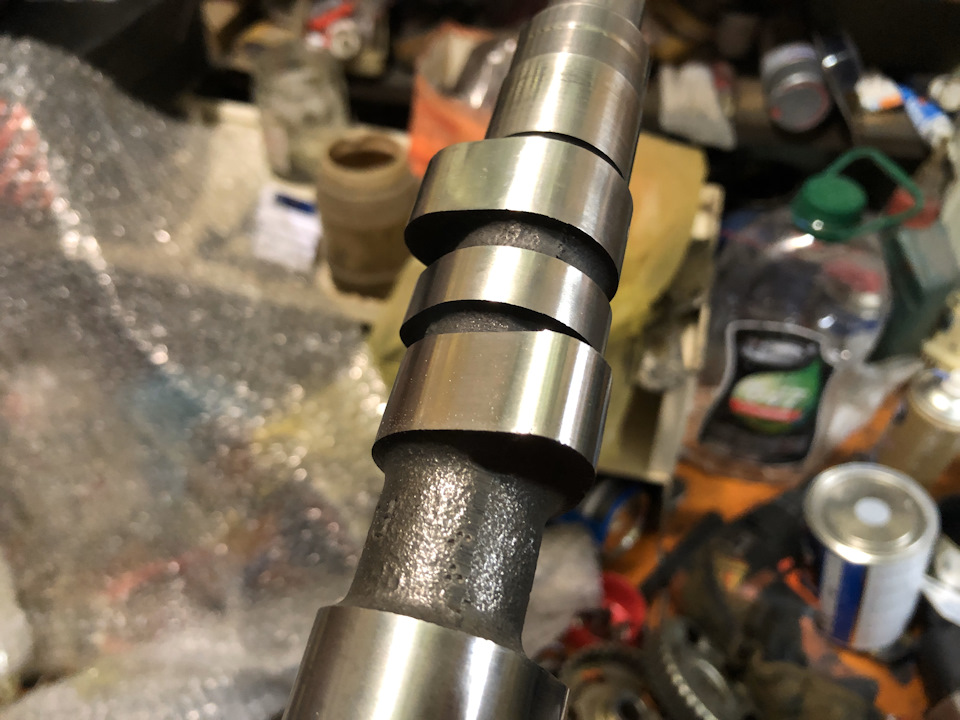

Основные дефекты, при которых требуется восстановление распредвала: биение (деформация) вала, износ кулачков и износ шеек. Не забывайте, для чего мы привозим в мастерскую ГБЦ – дефектовка и, при необходимости ремонт постели распредвала, обязательная комплексная процедура.

Устранение деформации распредвала. Этот дефект устраняется способом поэлементной холодной правки, которая позволяет привести в порядок как стальные, так и чугунные распредвалы.

Биение (изгиб) распредвала устраняют на призмах при помощи пресса. При этом методе естественным образом должны быть учтены допуски производителя распредвала, относительно допустимого биения.

После устранения биения обязательно производится динамическая балансировка. Иначе все усилия были напрасны. Восстановление распредвалов таким методом производится на специальных станках.

Восстановление кулачков распредвала и износ шейки устраняется таким методом, как напыление распредвала либо шлифовкой.

Изношенный кулачок шлифуется до вывода износа и восстановления профиля. Не следует забывать, что после шлифовки кулачка высота подъёма клапана не должна измениться. Иначе будет нарушен процесс фаз газораспределения.

Восстановление кулачков распредвала методом шлифовки, рекомендуется выполнять всего один раз. В противном случае нарушается радиус вершины кулачка, и, соответственно, происходит сбой фазы газораспределения. То есть, следующим этапом, после первого ремонта распредвала, служит замена распредвала.

Для опорных шеек распредвала применяется расточка (шлифовка) до уменьшенных ремонтных размеров. При этом варианте ремонта распредвала, затем применяются втулки. Если же шейки наращивают, то другие детали растачивают под их размер. Для небольшого слоя наращивания применяется осталивание либо хромирование шеек.

Реставрация методом напыления распредвала производится с применением порошковой проволоки многокомпонентного состава (алюминий – цинк). После процедуры напыления распредвала твёрдость покрытия не уступает заводским параметрам. Но, специалисты не рекомендуют проводить ремонт методом напыления более одного раза.
