Задняя ось
Задняя ось квадроцикла сталкивается с повышенными нагрузками при расположении над ней второго пассажира. Ремонт детского квадроцикла, связанный с трещиной или поломкой оси, необходим гораздо реже, чем на взрослых моделях. Однако если при производстве данного узла использовался низкокачественный металл, а водитель любит часто прыгать и возить пассажиров – готовьтесь доставать ключи и все необходимое. У охотников и туристов наблюдается также проблемы с задней осью, поскольку квадроцикл перегружается походными баулами, запасами, снаряжением.
Предвестниками будущей поломки могут быть скрежет, гул, постукивание оси при движении. Также может наблюдаться заклинивание движения задних колес, появление люфта на колесной паре.
Самыми распространенными причинами этих явлений могут быть:
- Деформированная от нагрузки задняя ось – вплоть до ее поломки. Если стук и трение появились сразу после значительного прыжка, удара или перегрузки – скорее всего причина в оси.
- Вышедший из строя подшипник – по аналогии с автомобилем, пыльники и подшипники изнашиваются довольно часто.
- Вышедшие из строя вовремя не замененные сальники – гарантируют проблемы при движении квадроцикла.
- Разбитые шлицы на ступицах – очень неприятная поломка.
Для обслуживания квадроцикла его необходимо будет поднять. Для этого подойдет домкрат или грубая физическая сила. Ремонт квадроциклов включает в себя:
- Снятие цепи;
- Откручивание суппорта;
- Необходимо снять шплинты и открутить ступицы;
- В зависимости от особенностей модели квадроциклов, задняя ось может фиксироваться различными гайками или болтами, их необходимо открутить, для освобождения звездочки;
- Останется аккуратно выбить ось, при этом подшипники и сальники остаются в корпусе маятника.
Такая процедура позволит произвести замену любой части задней оси, произвести визуальный осмотр состояния сальников, тормозных суппортов, ступицы. Стоит отметить, что ремонт квадроциклов стелс своими руками не сильно отличается от технического обслуживания квадриков таких известных производителей как Honda, Yamaha, ATV. И после завершения ремонта все подвижные детали необходимо обильно смазать.
Наиболее частые ошибки при таком вида ремонте – это поломка оси во время ее выбивания с маятника, перетянутый подшипник после сборки, неправильно собранный тормозной суппорт. Весь ремонт можно произвести самостоятельно, практически не имея никакого инструмента, а вот с наличием подходящих деталей именно для вашего квадроцикла может возникнуть проблема.
Ориентировочная стоимость
Стоимость этого вполне неплохого по технической части квадроцикла и впрямь невысокая.
Новый Stels ATV 500GT у дилеров обойдется в 285 тыс. руб. За камуфляжную окраску его придется доплатить 3 тыс. руб.
Можно приобрести Stels ATV 500 GT с рук, и этот квадроцикл на вторичном рынке может обойтись значительно дешевле, чем новый.
Так, этот рынок предлагает квадроцикл Stels ATV 500GT по стоимости от 70 до 250 тыс. руб.
Дебют модели квадроцикла Stels 800 Guepard стал на отечественном рынке настоящей сенсацией.
Самый большой одноцилиндровый квадроцикл в мире: https://themoto.net/atv/yaponskie-atv/suzuki-atv/kingkvad-750.html
Ремень вариатора
Если снижается скорость, появился запах жженой резины, а ремень вариатора пробуксовывает, пришло время заменить элемент. Срок эксплуатации этой детали у моделей разная, поэтому предугадать неполадку практически нереально. Срок эксплуатации компонента зависит от стиля езды и нагрузки на технику.
Чтобы добраться до этой детали, потребуется с трансмиссии снять крышку. Обязательно стоит проверить, все ли винты были сняты, нет ли на вариаторе скрытых защёлок. Когда крышку удастся демонтировать, станет видно натянутый ремень. Нужно найти фиксирующий болт и ослабить его. Когда шкивы разойдутся, можно будет снять ремень.
Также рекомендуется осмотреть поверхность передаточного устройства. Если на ней есть потертости только на одном участке, нужно найти перекос в системе вариатора. Для устранения дисбаланса нужно сопоставить места появления дефекта с зубьями.
Новый ремень устанавливают на отведенное для него место. Его нужно хорошо натянуть, полностью закрутив винт. Необходимо создать такое же натяжение, как и у ременной передачи, изготовленной производителем мотовездехода. Дальше сборка проводится в обратном порядке. Запустив двигатель, можно будет оценить качество проведенной работы.
В ходе выполнения обслуживания нужно проверить состояние сальников, при необходимости долить масло в систему и выполнить прочие технические задачи. Регулярное ТО улучшит работоспособность техники и продлит срок её эксплуатации.

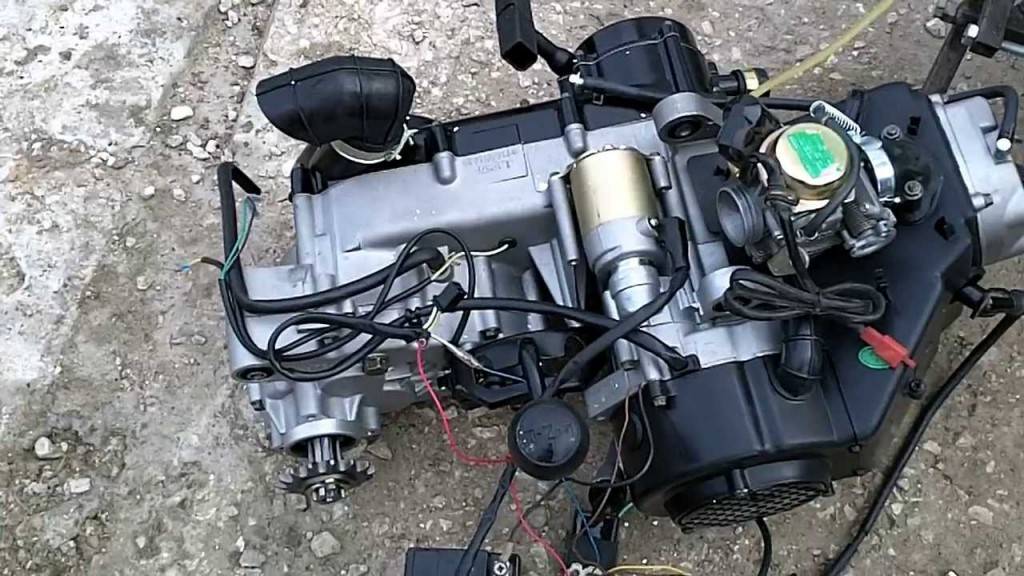

Инструкция по ремонту двигателя квадроцикла
Инструкция по ремонту квадроцикла
Для нормальной работы двигателя, прежде всего, нужно следить за состоянием воздушного фильтра, так как он редко «видит» свежий и чистый воздух.
При возникновении перебоев в работе силового агрегата необходимо проверить состояние свечей зажигания, системы питания и электронику. Вышедшие из строя детали заменить.
Если наблюдается потеря мощности двигателя, он работает с перебоями, плохо набирает обороты, то скорее всего износу подверглись детали поршневой системы.
На квадроциклах с жидкостным охлаждением необходимо следить за герметичностью системы. В случае обнаружения утечек нужно устранять места их возникновения.

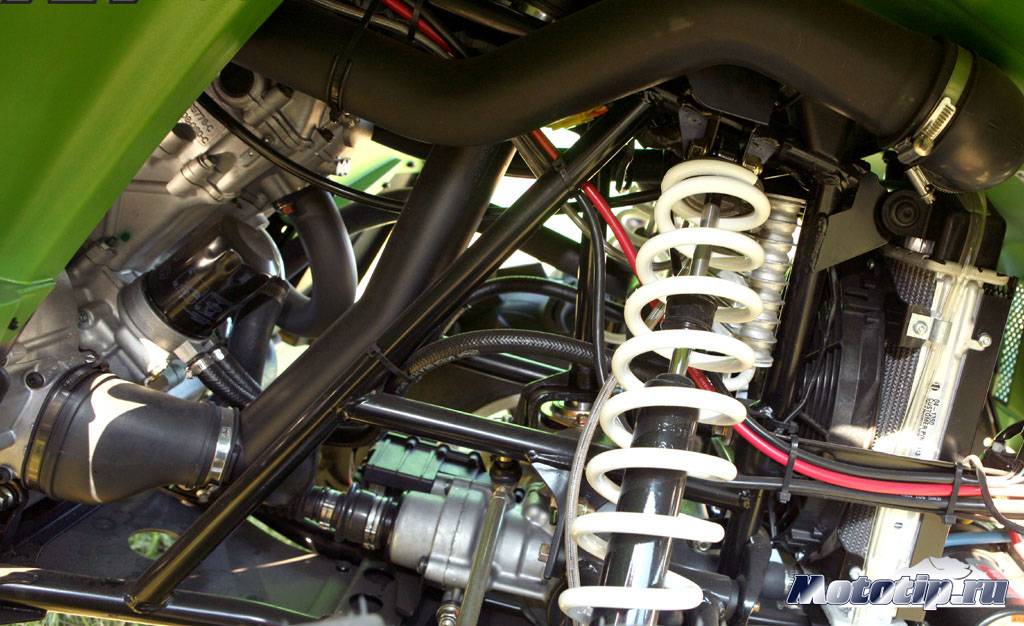

Ремонт ходовой части квадроцикла
Ремонт ходовой части квадроцикла
Ходовая часть «собирает» все ямы и ухабы, встречающиеся на пути вездехода. При эксплуатации в более жестких условиях износу подвергаются соединения рычагов подвески и амортизаторы. Когда амортизация перестает выполнять свои функции, квадроцикл становится крайне неустойчивым, и менее управляемым. Поэтому износившиеся детали необходимо своевременно заменять.
Ремонт тормозной системы квадроцикла
Ремонт системы торможения заключается в своевременной замене колодок и деталей гидравлического привода.
Если наблюдаются провалы органов управления системой торможения, то это указывает на утечку тормозной жидкости. Такие неисправности требуют немедленного ремонта, так как эксплуатация такой подвижной техники, как квадроцикл, требует частого и своевременного торможения.
Ремонт рулевого управления квадроцикла
Ремонт рулевого управления квадроцикла
На неисправности рулевого управления указывают вибрации при езде, потеря стабильности, тяжелое поворачивание руля и прочее. Регулярного ремонта требуют рычаги привода рулевого управления, шарнирные соединения и рулевая колонка.
В моделях с гидравлическим усилителем руля могут возникать проблемы из-за утечки рабочей жидкости или нарушений в работе насоса. Все неисправности устраняются заменой износившихся деталей.
Электроника квадроцикла
Особого внимания требует электроника утилитарного квадроцикла. Постоянный контакт с влагой и грязью может повлиять на работу системы зажигания, освещения и сигнализации. Для устранения подобных проблем необходимо очистить и осушить контактные соединения электрических цепей, и предотвратить попадание на них влаги обеспечив защиту соответствующими средствами.
Источник
Уязвимые места утилитарных квадроциклов
Со временем почти все узлы квадроцикла склонны к частичному или полному износу. Поскольку такие машины более рассчитаны на длительные переезды, то осмотром и ремонтом нужно заниматься перед выездом, чтобы избежать непредвиденных проблем в пути.
Самые уязвимые места утилитарных вездеходов:
• Двигатель. Все детали этого узла находятся под постоянной нагрузкой, и подвергаются воздействию внешней среды.
• Ходовая часть. Подвергается износу при частой эксплуатации по ухабистым дорогам
При неосторожном вождении вообще возможны серьезные поломки
• Тормозная система из-за часто меняющейся местности постоянно находится в работе, и чаще всего выходит из строя естественным путем.
• Рулевое управление во время эксплуатации испытывает ударные нагрузки, которые приводят к нарушению шарнирных соединений и других узлов системы.
Все эти узлы требуют регулярного осмотра и периодического ремонта.
Рама квадроцикла своими руками чертежи
Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму Грани заглаживал крупнозернистой наждачной бумагой.
Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.
Итак, болван готов и чтобы выклеить качественное изделие, потребовалось: 10 кг эпоксидной смолы, 1 кг пластификатора к ней и 1 кг отвердителя, 15 погонных метров не толстой стеклоткани, 5 м стекломата, кисти, перчатки. Очень желательно работать в средствах, защищающих дыхание. И чем они дороже, тем надёжнее. А вот опыт, как известно, не купишь, поэтому набирался его в процессе работы.
В качестве разделительного слоя между болваном и изделием использовал прозрачный скотч. Тщательно, без пропусков, обклеил его полосами весь болван. Ушло всего 1,5 рулона широкого скотча.
Разводил смолу по 200 — 300 граммов с отвердителем и пластификатором. Применял мерные стаканчики и шприцы, что не очень-то удобно. Перед этим нарезал полоски стеклоткани такими размерами, чтобы на ровных поверхностях ложились большие полотна, а на неровностях отрезки ткани смогли их повторить, не сделав складок. К слову, стеклоткань в меру тянется по диагонали переплетений, «обтекая» нужную форму.
Сначала намазывал густо эпоксидной смолой один участок болвана, накладывал на него стеклоткань и сверху пропитывал снова смолой. Соседний кусок ткани клеил по той же технологии с перехлёстом 3 — 5 см. Работать пришлось споро — смола схватывается довольно быстро, и чем выше её температура, тем быстрее. Да, ещё смолу чуть-чуть подогревал возле мощной лампы освещения для лучшей текучести.
После обклейки болвана стеклотканью в один слой, начал обклеивать его стекломатом. Стекломат достался мне достаточно толстый, и им оказалось хорошо набирать толщину изделия. Но он не облегает неровности, поэтому использовал его только на ровных (или с некрутым прогибом) поверхностях и без перехлёста. Пропитка смолой осуществлялась так же, как и при работе со стеклотканью. Только следует учесть, что смолы для пропитки стекломата уходит очень много, поэтому разводить её нужно побольше. Неровные поверхности после наклейки стекломата проклейвал в несколько слоёв тканью. Каждый последующий слой накладывал после того, как немного схватится предыдущий, чтобы не утекала смола. А поскольку процесс выклейки обвеса занял не один день, приходилось после суток перерыва «шершавить» поверхность крупной наждачной бумагой и обезжиривать — ведь смола за это время отверждается полностью. Заключительные слои поверх мата опять покрывал стеклотканью, и даже не одним слоем.
После полного высыхания выклеенного обвеса сделал в нём пропилы, разделив изделие на три части: задние крылья и задок, фальшбак с подсиденьем, передние крылья и передок
Осторожно, слегка поддев и оттягивая руками с подковыриванием, отделил изделие по частям без особых усилий от болвана
Теперь, сняв части, начал обрабатывать их по отдельности, доводя до нужного результата. В общем, обыкновенные подготовительные и покрасочные работы по «всей» технологии: сначала грубая шлифовка со снятием больших выпуклостей смолы и стеклоткани; затем кропотливое заделывание шпаклевкой со стекловолокном углублений; далее шлифовка наружной поверхности и грунтовка с пластификатором. В заключении — покраска «металликом» и покрытие лаком с пластификатором.
Болван тоже аккуратно срезал и положил в дальний угол — на всякий случай. Обвес прикрепил к специально сделанным и приваренным «по месту» креплениям на раме.
В завершение сварил из тонкостенных стальных труб наружным диаметром 20 мм передний и задний багажники, а в дополнение к ним — и «кенгурятники», заменяющие бамперы.
Ремень вариатора
Запах жженой резины, пробуксовка ремня, снижение показателей скорости – это практически верный признак того, что пришло время и нужна замена ремня вариатора на квадроцикле. У каждого владельца срок службы ремня разный. От пробега этот показатель практически не зависит, поскольку квадроциклы эксплуатируются в абсолютно разных условиях.
Чтобы добраться до ремня, необходимо снять крышку с вариатора. Стоит внимательно просмотреть, все ли были откручены винты, нет ли скрытых защелок. Чтобы освободить натянутый ремень, необходимо будет найти болт с бороздкой под отвертку, ослабив его, шкивы вариатора разойдутся
Важно при снятии ремня оценить его повреждения, места потертости, сопоставить с зубьями на вариаторе. Вы должны искать возможные повреждения, перекосы, деформации
Сборка производится в обратном порядке, и при первом запуске двигателя необходимо оценить качество установки ремня.
Как видите, самые часто возникающие проблемы при эксплуатации квадроцикла могут быть устранены самостоятельно, при наличии запасных частей даже в полевых условиях.
Задняя ось
Задняя ось квадроцикла сталкивается с повышенными нагрузками при расположении над ней второго пассажира. Ремонт детского квадроцикла, связанный с трещиной или поломкой оси, необходим гораздо реже, чем на взрослых моделях. Однако если при производстве данного узла использовался низкокачественный металл, а водитель любит часто прыгать и возить пассажиров – готовьтесь доставать ключи и все необходимое. У охотников и туристов наблюдается также проблемы с задней осью, поскольку квадроцикл перегружается походными баулами, запасами, снаряжением.
Предвестниками будущей поломки могут быть скрежет, гул, постукивание оси при движении. Также может наблюдаться заклинивание движения задних колес, появление люфта на колесной паре.
Самыми распространенными причинами этих явлений могут быть:
- Деформированная от нагрузки задняя ось – вплоть до ее поломки. Если стук и трение появились сразу после значительного прыжка, удара или перегрузки – скорее всего причина в оси.
- Вышедший из строя подшипник – по аналогии с автомобилем, пыльники и подшипники изнашиваются довольно часто.
- Вышедшие из строя вовремя не замененные сальники – гарантируют проблемы при движении квадроцикла.
- Разбитые шлицы на ступицах – очень неприятная поломка.
Для обслуживания квадроцикла его необходимо будет поднять. Для этого подойдет домкрат или грубая физическая сила. Ремонт квадроциклов включает в себя:
- Снятие цепи;
- Откручивание суппорта;
- Необходимо снять шплинты и открутить ступицы;
- В зависимости от особенностей модели квадроциклов, задняя ось может фиксироваться различными гайками или болтами, их необходимо открутить, для освобождения звездочки;
- Останется аккуратно выбить ось, при этом подшипники и сальники остаются в корпусе маятника.
Такая процедура позволит произвести замену любой части задней оси, произвести визуальный осмотр состояния сальников, тормозных суппортов, ступицы. Стоит отметить, что ремонт квадроциклов стелс своими руками не сильно отличается от технического обслуживания квадриков таких известных производителей как Honda, Yamaha, ATV. И после завершения ремонта все подвижные детали необходимо обильно смазать.
Наиболее частые ошибки при таком вида ремонте – это поломка оси во время ее выбивания с маятника, перетянутый подшипник после сборки, неправильно собранный тормозной суппорт. Весь ремонт можно произвести самостоятельно, практически не имея никакого инструмента, а вот с наличием подходящих деталей именно для вашего квадроцикла может возникнуть проблема.
Процесс разборки
Приступая к нему, особенно, если это делается в первый раз, желательно записывать каждое свое действие или фотографировать. Это убережет от неправильного сопоставления деталей, что может вывести мотовездеход из строя после ремонта своими руками.
После демонтажа необходимых деталей, следует провести их последовательную диагностику и выявить, какие именно элементы и соединения нуждаются в том, чтобы провести ремонт.
Далее необходимо воспользоваться инструкциями насчет квадроциклов или найденными специфическими рекомендациями. По окончании представленного этапа рекомендуется в строго определенном порядке установить абсолютно все детали до полноценной сборки механизма.
Ремонт детского квадроцикла: задняя ось
На заднюю ось в процессе движения действуют значительные нагрузки, особенно если на сидении над ней есть второй пассажир. На детских моделях поломки оси случаются гораздо реже, чем на квадроциклах для взрослых. Но если ребенок любит возить пассажиров, совершать прыжки, вероятность поломки задней оси значительно возрастает.
Перед тем как элемент полностью выйдет из строя, при езде можно будет слышать скрежет, постукивание или гул, иногда задние колеса начинают заклинивать, а на колесной паре появляется люфт. Причинами такой поломки могут быть:
- Деформация задней оси из-за нагрузки. Если посторонний звук при движении появился сразу после совершенного прыжка, практически с полной уверенностью можно сказать, что причиной является повреждение этой детали.
- Из строя вышел подшипник. Эти детали ломаются в ходе эксплуатации и требуют периодической замены.
- Износившиеся сальники.
- На ступицах разбиты шлицы. Одна из самых неприятных поломок, так как требует при ремонте определенного профессионализма.
Чтобы выполнить ремонт, квадроцикл нужно поднять при помощи домкрата. Потребуется выполнить несколько последовательных действий, чтобы отремонтировать заднюю ось:
- Снять цепи.
- Открутить суппорт.
- Снять шплинты и отсоединить ступицы.
Задняя ось может фиксироваться при помощи разных болтов и гаек. Их потребуется открутить, чтобы освободить звездочки. Ось аккуратно выбивают, а сальники и подшипники остаются внутри маятникового корпуса. После этого можно будет заменить любую деталь узла задней оси.
Сначала нужно осмотреть сальники, ступицы, тормозные суппорты. Все подвижные детали обильно смазываются маслом, рекомендованным производителем модели квадроцикла. Стоит учесть, что при выбивании оси из маятника не исключена вероятность ее поломки. Также частой ошибкой в ходе ремонта является перетянутый подшипник или неправильно собранный суппорт тормоза.
Чтобы выполнить ремонт не придётся использовать специальное оборудование, можно обойтись подручными инструментами. Нужно только приобрести соответствующие детали, которые требуют замены. Ремонт детского квадроцикла своими руками не составит большого труда, если поломка случилась в области задней оси.
Ремонт и замена пластика
Рано или поздно пластиковые детали квадроцикла придётся поменять. Если в материале появилась трещина, нужно его нагреть при помощи паяльника на 100 Вт. Для этого деталь нужно аккуратно снять, чтобы прогреть деформированное место с обеих сторон.
Вмятины и сколы можно заделать при помощи соответствующего материала. Для этого нужно приобрести мелкоячеистую сетку из нержавеющей стали. Она надежно впаивается в структуру материала при нагреве. Применение сетки позволит избежать растрескивания пластика и поможет надежно зафиксировать место стыка на разломе.
Далее потребуется использовать «жидкий пластик» или смолу, которыми заливают полости. Такой же принцип применяют при замене больших участков поврежденного пластика. Но при серьёзных повреждениях материал придётся брать с мотовездехода-донора. После такой работы поверхность обрабатывают наждачной бумагой, и окрашивается под цвет квадроцикла.
Как сделать сход-развал на квадроцикле своими руками
Итак, в колее сильно вырывать руль из рук, при движении строго прямо квадроцикл начинает уводить в какую-либо стороны, стал заметен действительно неравномерный износ резины, а одно или оба колеса начинает просто уводить в строну. Что это? Это верные признаки того, что сейчас пришло то самое время, когда нужно отрегулировать сход-развал на своем квадроцикле.
Следует отметить, что есть квадроциклы, на которых можно отрегулировать только схождение, а вот развал задается только производителем и не меняется. Как избавиться от проблемы?
Для того, чтобы избавляться от подобных проблем со сход-развалом, есть три способа: ослабить гайки, отрегулировать регулировку схождения, то есть крутить рулевую тягу при помощи гаечного ключа, и отрегулировать развал.
Обратите особое внимание! Квадроцикл никуда вывешивать не надо, потому как регулировку необходимо производить на максимально ровной поверхности с прямо выставленным рулем. Попробуйте визуально оценить передние колеса и определить, какое именно колесо больше уходит в какую-либо сторону при прямом руле
Бывает и так, что одной лишь регулировки «на глаз» бывает вполне достаточно
Но, если не это не помогло, можно переходить к способам, которые прописаны выше
Бывает и так, что одной лишь регулировки «на глаз» бывает вполне достаточно. Но, если не это не помогло, можно переходить к способам, которые прописаны выше.
1. Ослабить гайки. Для начала следует сделать параллельные земле отметки так маркером. Делаются они на колесном диске с двух сторон от колеса у буртика на внутреннем краю.
Потом следует с помощью самой обыкновенной линейки выставить схождение, а линейку упреть прямо в метки и измерить спереди и сзади согласно меткам.
Что такое самая обыкновенная линейка для квадроцикла? Это такая труба, которую вставили в другу трубу, большего диаметра. На концах трубы есть Г-образные упоры. Труба изогнута для удобства – так ей не мешает днище квадроцикла. Именно Г-образными упорами и следует сделать упор в эти метки.
Для наибольшего удобства на саму линейку следует прикрутить рулетку и просмотреть цифры. Помните о том, что блестящий болтик является фиксатором, то есть в него надо упереться спереди согласно меткам и зафиксироваться, потом посмотреть на цифры и повторить процедуры, но уже на задних колесах.
Теперь надо ослабить гайки на рулевых тягах, покрутить в одну или другую сторону тяги и замерить, много или мало откручено много или мало и подправить.
Для того, чтобы грамотно измерить схождение колес, его надо мерять между краями колесных дисков. Универсальное схождение при этом равняется нулю.
После этого следует отконтрить гайки и попробовать поехать. Может случить так, что квадроцикл будет ехать нормально, хоть и руль будет стоять криво. Если это так, то следует ослабить контрящие гайки примерно на одинаковое количество оборотов крутить тягу. Так можно выровнять руль, не касаясь схождения.
2. Так, теперь можно перейти ко второму способу:
- установить руль так, чтобы его положение полностью соответствовало прямолинейному движению; — Установить стойки спереди квадроцикла так, чтобы одни были перпендикулярны к задним колесам;
- Натянуть эластичную ленту прямо вокруг стоек квадроцикла таким образом, чтобы они едва-едва касались задних колес;
- Измерить расстояние между несколькими точками: лентой и задней с передней точками, расположенными на ободе переднего колеса. Заметьте, что в идеале расстояние на дальних точек должно быть выше на несколько миллиметров, чем до ближней точки на том же самом ободе.
Таким образом, в регулировке и ремонте сход-развала не квадроцикле на самом деле нет ничего такого сверхъестественного и сложного, и вы сами в состоянии отрегулировать его, не обращаясь в специализированные автосервисы.
