Регулировка зазоров клапанов четырёхцилиндрового японского мотоцикла

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Замена и регулировка

Довольно часто, к сожалению, возникает необходимость полностью поменять мотор на мотоблоке. При выборе устройства для замены рекомендовано отдавать предпочтение продукции известных фирм. Традиционные предубеждения насчет изделий китайских заводов давно стали неактуальны. Чтобы избежать переплаты средств, требуется старательно проанализировать, насколько производительной должна быть силовая установка. Покупать слишком мощный агрегат попросту нерационально.

Если даже речи о полной замене не идет, важно знать, как отрегулировать двигатель сельхозтехники. Целесообразно начинать разборку только после промывки мотора и удаления из него масла. Смазку выливают только при согретом после короткой работы двигателе

Далее приходит время снимать топливный бак.Последовательно убирают:

Смазку выливают только при согретом после короткой работы двигателе. Далее приходит время снимать топливный бак.Последовательно убирают:

• шланг, подающий горючее;
• фильтр для воздуха;
• экран, прикрывающий цилиндр.

Потом снимают шкив коленчатого вала. Вслед за шкивом требуется снять вентилятор, отражатели, изолирующие кожухи маховиков. Отвинчивают крышку, убирая кольца и корпуса муфт. Когда снята шайба, можно выпрессовать маховик при помощи деревянного бруска.

Теперь, разобравшись с маховиком, удаляют крышку цилиндра, распределяющий вал и толкатель. Как только получен доступ к шатуну, убирают масляный разбрызгиватель и контргайку. Отремонтировав и поменяв поврежденные детали, проводят сборку двигателя в обратном порядке. Следует заранее ознакомиться со схемой, тогда и ошибок не будет.

Смена поврежденных клапанов для бензинового мотоблока происходит после снятия:

• бензинового бака;
• головной части цилиндрового блока;
• карбюратора;
• глушителя;
• коробки.

Часто возникает необходимость заменить кольца. Но делать это следует только в процессе более серьезного ремонта. Изолированная смена колец сама по себе нерациональна и в экономическом, и в техническом плане. Кроме того, высококачественная кольцевая группа обычно имеет тот же срок службы, что и цилиндр. Меняют их одновременно.

Установка на резинке целесообразна, если ставится китайский мотор на отечественные мотоблоки. В качестве площадки часто используют резиновые подушки. В качестве их подходят части переднего амортизатора от автомобиля классической схемы. Наряду с необходимостью переставить отдельные детали двигателя мотоблока, у многих людей возникает потребность самому поставить электростартер. Этот стартер придется грамотно подключить к аккумуляторной батарее.

Венец прикрепляют только к снятым маховикам. Предварительно убирают все мешающие части мотора. Для удаления маховика во многих случаях не обойтись без специального ключа. В маховом узле ставят генератор и его магниты. Когда клеммы и контакты батареи совмещены, следует провести пробный пуск мотоблока.

Регулировка клапанов Хонда

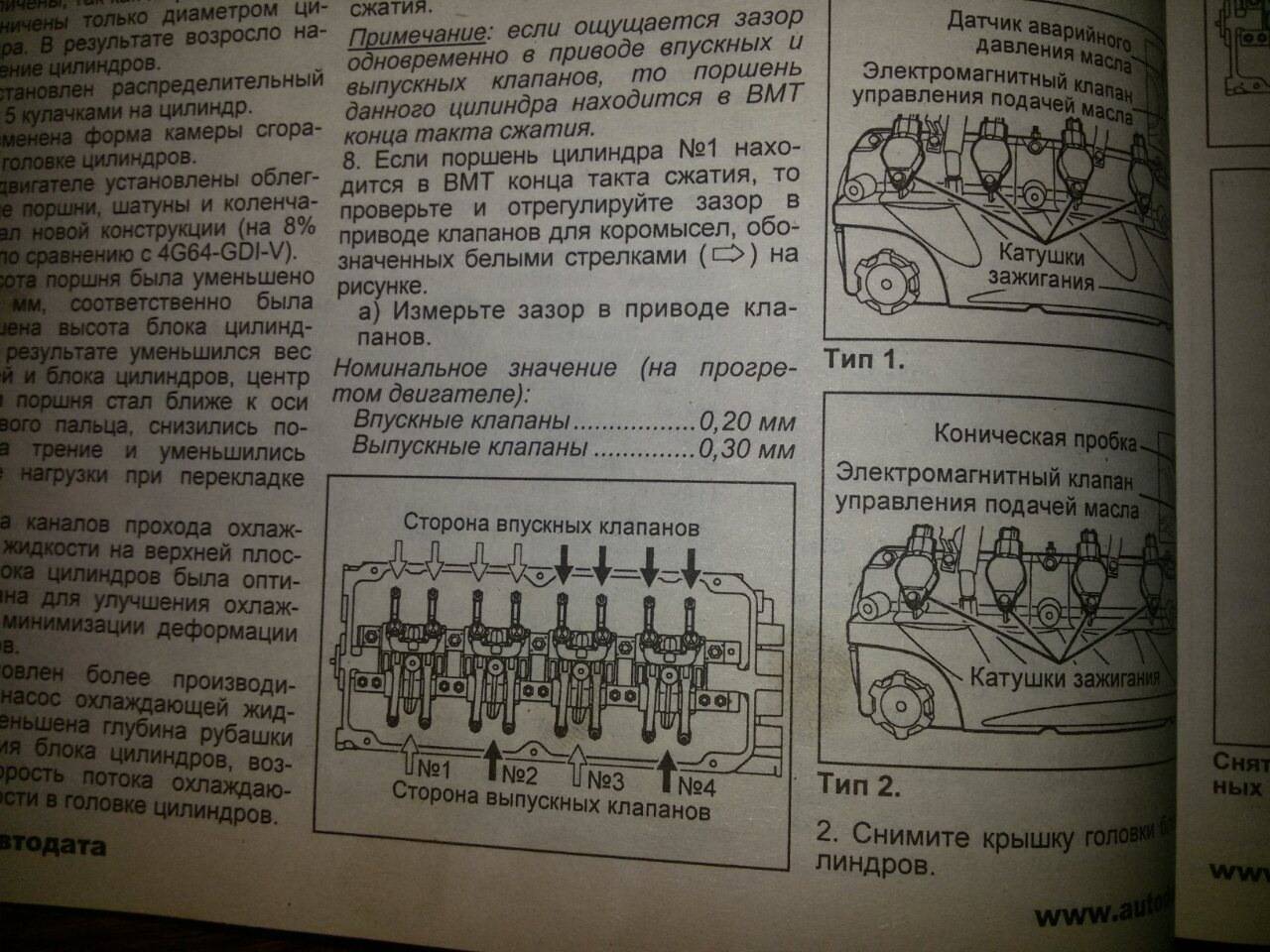

Практически на всех ДВС Honda РК осуществляется с помощью регулировочных винтов. Наиболее часто встречающаяся система расположения клапанов – по обе стороны от распредвала, который установлен посередине ГБЦ. Чем-то такая схема напоминает двигатели Уфимского моторного завода, только на «Москвичах» имеется по два клапана в камере сгорания ГБЦ, а на «Хондах» – по четыре.

РК Honda производится на холодном ДВС, выставляются зазоры;

• 0,17-0,25 мм – для «выпуска»;
• 0,23-0,32 мм – для «впуска».

Величина зазора зависит от модели двигателя.

Регулировать клапана винтами значительно проще и быстрее, чем шайбами, но регулировку приходится выполнять чаще.

Рассмотрим, как можно отрегулировать клапана на моторе K24 (2.4 л), такой силовой агрегат устанавливается на модели CR-V второго поколения. Выполняем работу следующим образом:

• демонтируем верхние декоративные крышки ДВС, отсоединяем от клапанной крышки все, что мешает ее снятию;
• снимаем клапанную крышку, чтобы легче было прокручивать к/вал, выворачиваем свечи зажигания;
• так как двигатель без свечей прокручивается довольно легко, можно его проворачивать ключом за гайку шкива ГУР;

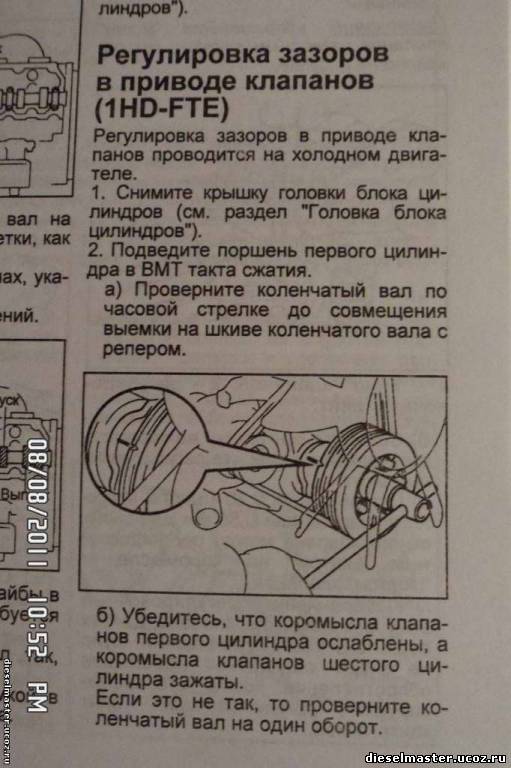

• прокручиваем к/вал до ВМТ, метки на обеих звездочках распредвалов должны смотреть вверх, еще две метки должны находится напротив друг друга;
• также при установке меток можно ориентироваться на сами валы – на 1-ом цилиндре кулачки р/валов с каждой стороны смотрят вверх, навстречу друг к другу;

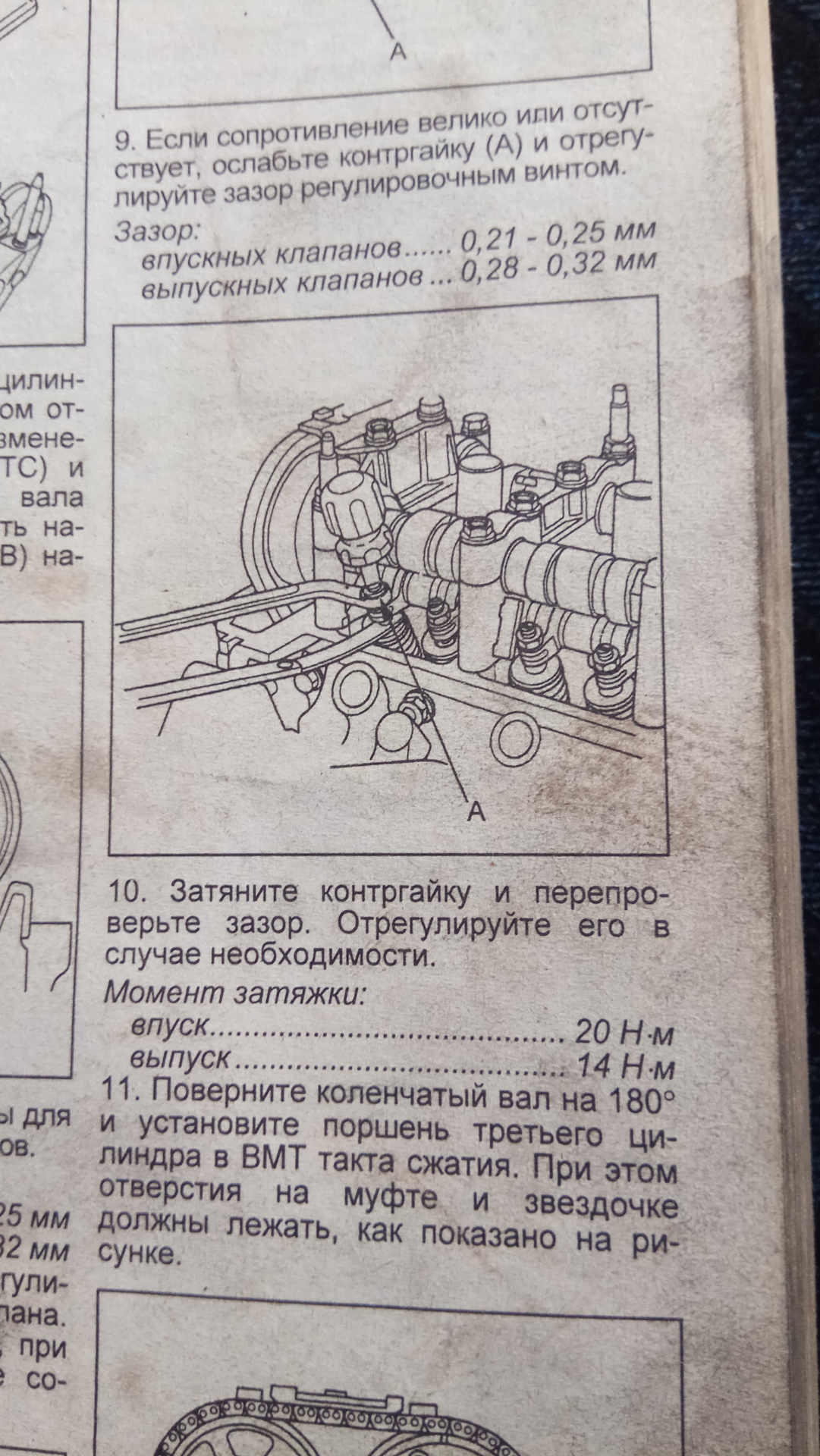

• ослабляем контргайку на коромысле впускного вала (первый по счету), производим регулировку с помощью щупа 0,25 мм, установив необходимый зазор, контргайку затягиваем;
• затем регулируем второй по счету клапан движка со стороны впускного коллектора;
• аналогично производим РК со стороны выпускного коллектора, но уже щупом 0,3 мм;
• проворачиваем коленвал на 180 градусов, регулируем зазоры на 3-м цилиндре;
• точно также после поворота еще на половину оборота к/вала производим регулирование на 4-м цилиндре, и сделав еще пол-оборота – на втором.

Закрываем клапанную крышку, ставим на место кожухи, подсоединяем патрубки. Все, работа на этом закончена.

Установка клапанов мотоцикл днепр

МОТОЦИКЛ ДНЕПР-11. МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ

Механизм газораспределения регулирует открытие и закрытие выпускных и впускных клапанов в необходимые моменты, соответствующие определенному углу поворота коленчатого вала. Механизм газораспределения состоит из распределительного вала 3 (рис. 8), толкателей 4 (рис. 5), штанг 1, коромысел 21 (рис. 7) и 29, регулировочных болтов 23, контргаек 24, выпускного 22 и впускного 18 клапанов с наконечниками 20, пружин 26, 27, опорных тарелок 25, 28 и сухарей 30. В передней части распределительного вала установлена ведомая шестерня 2

(рис. 8), с которой входит в зацепление ведущая шестерня 4 распределительного механизма и шестерня 1 привода генератора. Распределительный вал установлен в картере двигателя на двух шариковых подшипниках 19 (рис. 6) и 23. Правильная установка газораспределите-ля обеспечивается совмещением меток на распределительных шестернях 2 (рис.

На двигателе могут быть установлены толкатели другой конструкции (см. поз. 17, 18, 19 и 20 рис. 5), рабочий торец которых наплавлен специальным сплавом.

При эксплуатации двигателя возможно выкрашивание карбидов, боридов с наплавленной рабочей поверхности толкателя до глубины 0,35 mm, которое на работоспособность пары кулачок-толкатель отрицательного влияния не оказывает.

Нормальная работа двигателя в значительной степени зависит от величины теплового зазора между стержнем клапана и торцом коромысла.

Следует иметь в виду, что на двигателе воздушного охлаждения из-за отсутствия водяной рубашки и наличия значительного оребрения на цилиндрах, картере и головках цилиндров хорошо прослушивается работа привода распределения клапанного механизма. Поэтому не следует считать признаками неисправности периодический стук клапанов и толкателей при

нормальных зазорах между стержнем клапана (наконечником) и торцом коромысла, а также ровный, нерезкий шум высокого тона от работы привода механизма газораспределения.

При проверке и регулировании зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в верхнюю мертвую точку такта сжатия, провернув коленчатый вал так, чтобы метка В на маховике совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке (рис. 9).

В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем проверить с помощью плоского щупа толщиной 0,07 mm зазор между обоими коромыслами и клапанами.

При неправильно установленном зазоре необходимо ослабить контргайку 24 (рис. 7) и,-вращая регулировочный болт 23 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют, когда двигатель в холодном состоянии; зазор должен быть равен 0,07 mm. Если зазора нет или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана и ухудшится наполнение цилиндра рабочей смесью. При регулировании зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот (360°), после чего произвести проверку и регулирование клапанов, как указано выше.

Через каждые 10000 km пробега мотоцикла необходимо проверять состояние клапанов механизма газораспределения и при необходимости притереть их к седлам.

Необходимость притирки клапанов вызывается нарушением герметичности за счет выработки фасок, появления раковин и других повреждений на фасках седел и головках клапанов.

Неплотность прилегания головки клапана к седлу определяется заливкой керосина во впускной и выпускной каналы головки цилиндра.

Если залитый в канал керосин просачивается через приле-гаемые поверхности седло — клапан менее, чем через 10 s, клапаны необходимо притереть.

Для притирки клапана к седлу нужно снять клапан, закрепить головку цилиндра в тисках, нанести на фаску головки клапана тонкий слой притирочной пасты и вставить клапан в направляющую втулку головки цилиндра. Надеть на конец стержня клапана коловорот или дрель. Можно применить отрезок бензинового шланга, вращая его ладонями рук. Прижимая клапан к седлу, нужно вращать его в обе стороны так, чтобы поворот клапана в одну сторону был примерно вдвое больше, чем в другую, т. е. чтобы клапан постепенно проворачивался в одном направлении. В момент изменения направления вращения клапана необходимо его отжимать от седла.

Регулировка зазоров клапанов мотоцикла

Регулировка зазоров клапанов необходима для продления срока работы головок и клапанов. Эти зазоры являются тепловыми и должны компенсировать расширение клапанов во время работы двигателя мотоцикла.

Увеличение зазора приводит к резкому падению мощности, в результате неплотного закрытия, если же зазоры слишком малы – появится биение крышки клапана, что приведет со временем к разрушению корневого стержня.

Для того, чтобы понять наличие проблемы с зазорами, необходимо произвести запуск двигателя. Когда его детали еще не прогреты, можно услышать отчетливое характерное стрекотание в результате биения крышки клапана. Подтвердить ваши догадки сможет также отсутствие подобного звука при нагретом двигателе после поездки.

Зазоры клапанов мотоцикла Урал или любого другого необходимо проверять по регламенту, указанному в паспорте на техническое средство или инструкции. Согласно информации от производителя, каждые 3000 км или при эксплуатации транспортного средства сроком от 3 месяцев необходимо производить проверку зазоров или регулировку клапанов.

Регулировка клапанов на моторе GA16 Nissan

Отрегулировать клапана на 1,6 литровом двигателе Ниссан GA16 можно достаточно просто, для этого понадобится только лишь:

• набор щупов;
• плоская мощная отвертка;
• пинцет;
• ключи для съема клапанной крышки.

Но в этом процессе есть один нюанс – так как регулировочные шайбы обычно приходится заказывать, следует сначала просто измерить зазоры во всех клапанах, и только на основании полученных данных уже заказывать шайбы нужного размера. С вазовскими «восьмерками» и «девятками» намного проще – все шайбы необходимых размеров продаются в автомагазинах.

Работу выполняем в следующем порядке:

• демонтируем клапанную крышку;
• устанавливаем ВМТ первого цилиндра, прокручиваем коленвал так, чтобы оба РВ смотрели кулачками вверх;

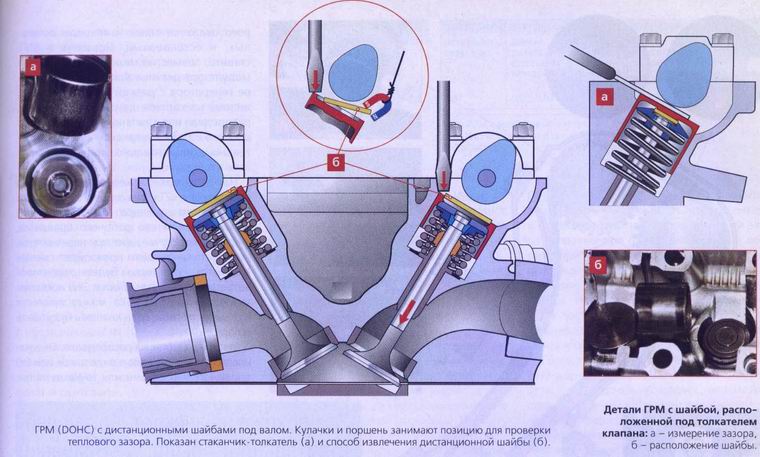

• отжимаем толкатель отверткой, извлекаем регулировочную шайбу. На выпускных клапанах устанавливается зазор обычно 0,35 мм, на впускных – 0,2 мм;

К примеру, на выпускном клапане при замере зазор оказался 0,5 мм, а извлеченная регулировочная шайба имеет толщину 2,4 мм (240). Математика здесь простая – зазор больше допустимого на 0.5 — 0,35 = 0,15 мм, значит, и шайба должна быть толще на эту величину. 2,4 + 0,15 = 2,55 мм, получается, что необходимо заказывать шайбу номиналом 255.

Далее регулирование производится так же, как и на любом другом двигателе – с проворачиванием коленвала и регулировкой по каждому цилиндру, в порядке их работы 1342.

Список моделей авто, в которых устанавливался

Атмосферный рядный четырехцилиндровый мотор 1NZ FE, работающий по классическому циклу Отто, устанавливался на модификации Toyota:

• Corolla Fielder/Axio – универсал для России и 11 поколение седана;
• Ractis – субкомпактвэн со стеклянной крышей;
• Succeed – праворульный минивэн с полным/передним приводом;
• Probox – семейный минивэн;
• Will – молодежное авто в кузове оригинального дизайна;
• Sienta – минивэн с раздвижными дверками;
• Allion – седан со спортивным экстерьером;
• Premio – седан для старшего поколения;
• Fun Cargo – компактвэн с оригинальным экстерьером;
• Auris – семейный хетчбэк, новое поколение Короллы;
• Platz – классический седан;
• Porte – субкомпактвэн с дверками разных типов отворения;
• Raum – субкомпактвэн с АКПП;
• Vios – седан;
• bB – субкомпактвэн в английском стиле;
• Yaris/Echo – седан классика.

Toyota Fun Cargo

Регулировка клапанов на автомобилях ФОРД

В зависимости от модели двигателя на автомобилях Ford РК может осуществляться как регулировочными шайбами, так и винтами. Шайбы устанавливаются на современных моторах серии Zetec, на многих моделях Duratec. На более старых моделях Форд, таких как Sierra, Granada и др., клапана регулируются винтами.

На автомобилях Форд Фокус или Мондео РК производится по мере необходимости (где-то через 150 тыс. км пробега), в регламент технического обслуживания эта работа не входит. Для впускных клапанов устанавливаются зазоры 0,17-0,23 мм, для выпускных – 0,31-0,37 мм.

РК на ДВС Zetec-E автомобилей Форд Фокус – трудоемкая работа, для замены шайб потребуется снимать распредвалы (моторы DOHC). Такую работу лучше выполнять в автосервисе, доверять регулировку мотористам с достаточным опытом. Еще следует учесть, что со временем клапана стучать не начинают, так как седла постепенно изнашиваются. Поэтому следует проверять зазоры чаще, допустим, через каждые 80-90 тыс. км.

ПРТЗК – по порядку работы цилиндров 1342.

Регулировка клапанов на Урале своими руками

Подробное описание настройки и регулировки клапанов на мотоциклах Урал и Днепр

Регулировка клапанов на мотоцикле Урал или Днепр проводится нечасто, но эта процедура обязательна и позволяет сохранять мотор в полноценном рабочем состоянии. Несмотря на то, что представленные советские тяжелые мотоциклы имеют отличающиеся двигатели, принцип и схема регулировки у них совпадает.

Что такое тепловой клапанный зазор?

Тепловой клапанный зазор – расстояние от верхнего торца стержня клапана до давящей части коромысла. Этот зазор необходим, чтобы при выходе мотора на высокие рабочие температуры, с последующим расширением металла, сохранилась оптимальная функция открытия клапанов. Конечно, на холодную, мотор может работать неровно или не в полную мощность, благо моторы с воздушным охлаждением быстро выходят на рабочую температуру и клапана начинают работать как положено. У разных агрегатов – разный зазор, это обусловлено материалами, из которых они изготовлены. К примеру, в мотоцикле Днепр К-750 имеет зазор 0.1 мм, в то время, когда более современные модели советских тяжелых мотоциклов получили зазор всего 0.05 мм. Это значит, что более старый К-750 изготавливался из металла подверженного высокой степени теплового расширения, а современные модели делают из более стабильного металла. Для контроля зазоров используют специальные щупы. Они изготовлены из стальных пластин различной толщины. На каждом щупе указана его толщина, а степень отклонения с указанной величиной настолько мала, что в условиях работы данных двигателей погрешностью можно пренебречь.

Регулировка клапанных зазоров

Когда нужно проверять зазоры? По инструкции в первый раз – после первой тысячи километров пробега, в дальнейшем – через каждые 4000 км.

Но если характерное пощелкивание, похожее на цокот, раздается из головки цилиндра раньше, ждать регламентного ТО, не стоит. Кроме того, проверяют клапанные зазоры после разборки головки или замены цепи привода ГРМ.

Многие владельцы четырехтактников оттягивают проверку, не будучи уверенными в своих силах. На деле же, это работа не столь сложная, а из специального инструмента вам потребуется только набор щупов.

С чего начать? Прежде всего, следует полностью охладить мотор. Если двигатель ремонтировался, регулировку удобно производить на снятом с мотоцикла двигателе.

В большинстве 50-кубовых моторов установлены ГРМ типа SOHC, то есть с одним распредвалом в головке цилиндра. Зазоры в клапанном механизме регулируются винтами, расположенными на концах коромысел. Выделяются две конструкции: одна распространена на двигателях с коробкой передач (для мокиков, скутеретт, мини-байков и ATV) (Рис 1), другая – на скутерах с вариатором (Рис 2). Последовательность операций во всех случаях практически одинакова, варьируются разве что размеры используемых ключей.

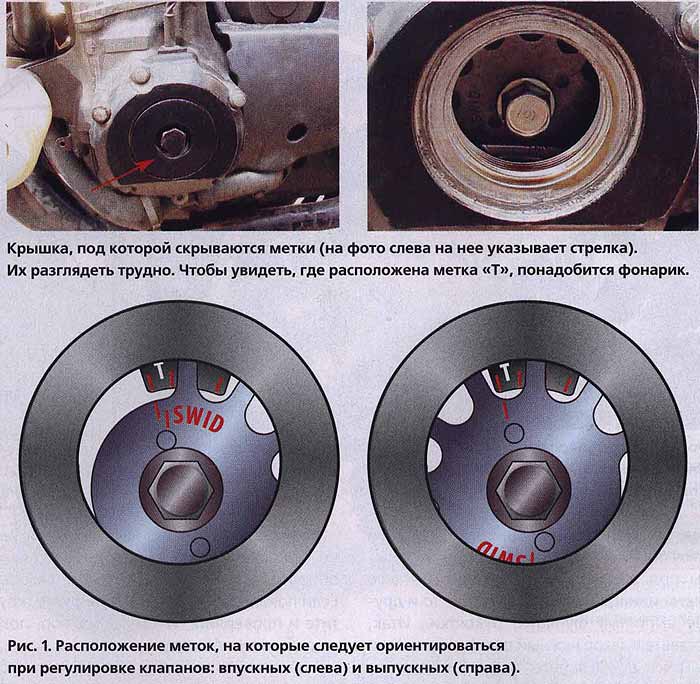

Рис 1Рис 2

Примечание:

Регулировка клапанных зазоров производится на холодном двигателе (15-30°С).

Примечание:

Чтобы определить ВМТ такта сжатия, достаточно посмотреть на расположение кулачков распределительного вала. Если кулачки направлены «вниз», поршень находится в ВМТ такта сжатия.

Щупом измеряем зазор между толкателем и стержнем клапана. Для двигателей объемом 50—100 куб. см, клапанные зазоры составляют 0,03-0,07 мм. (Точные данные можно найти в инструкции по ремонту конкретной модели скутера)

Конструкция моторов предусматривает специальные лючки или крышки в головке цилиндра для доступа к регулировочным винтам.

Открутите гайки крепления крышки у скутерных моторов (Рис 3), и снимите крышку (Рис 3а)

Рис 3 Рис 3а

или резьбовой лючок в головке цилиндра моторов с КП (Рис 4).

Как отрегулировать клапана на мопеде Альфа — инструкция

Открыть клапан будет просто – на него необходимо надавить. В случае с конструкцией мопеда «Альфа» на элемент давит коромысло, двигающееся под воздействием кулачка распределительного вала. Далее надо действовать в строгой последовательности:

полное охлаждение мотора до температуры в гараже. Если мопед использовался перед процедурой, лучше дать ему постоять хотя бы два часа для остывания – так можно избежать ожогов не только от элементов, которые затрагиваются непосредственно, но и от соседних частей;
выключение зажигания – обязательно, чтобы случайно не запустить двигатель;
установка мопеда на подножку для стабильного удержания в вертикальном положении;

боковая крышка головки мотора откручивается

На данном этапе может потребоваться запасная прокладка, так как от износа и неосторожного снятия возможен разрыв. Рекомендуется применить термоустойчивый герметик;

необходимо совместить метку, которая нанесена на звёздочку головки с меткой, что расположена на корпусе головки

Коленчатый вал можно поворачивать ножкой кикстартера: данный способ не слишком удобен из-за расположения элементов на противоположных сторонах. Лучше позвать человека, находящегося рядом, для данного этапа. Для более простого вращения коленвала допускается откручивание свечи зажигания;

демонтаж крышки головки при помощи ключа на 17. Один элемент находится снизу, а другой – сверху;

нужно немного скрутить контргайку регулировочного винта;

надо взять щуп толщиной 0,05 мм, а потом просунуть его между стержнями клапана и винтом для регулировки. Если щуп проходит слишком свободно, нужно будет затянуть контргайку, а если не проходит или проходит с трудом — ослабить;

как сказано выше, нужно осторожно затянуть регулировочный винт так, чтобы щуп ходил с легким сопротивлением, но не блокировался полностью. Это свидетельствует о правильной настройке зазора. Если щуп не удаётся просунуть, надо ослабить винт, а потом постепенно закручивать конструкцию. Щуп нельзя оставлять при регулировке зазора – это может привести к поломке инструмента. При этом нужно постоянно проверять ширину зазора — она не должна меняться;

точно так же необходимо поступить с другим клапаном;
монтаж всех снятых частей происходит в обратном порядке.

Для проверки правильности осуществления работы надо лишь запустить двигатель после фиксации клапана мотора. Нужно смотреть, чтобы ничего не протекало и не издавало лишних звуков. Можно проехать несколько сотен метров недалеко от гаража, чтобы инструменты были недалеко для исправления недочётов. Допускается увеличение зазора на сотые доли миллиметра – это не приводит к неисправностям. Если всё сделано правильно, полностью исчезают все признаки неисправностей, расписанные выше, а сам мотор будет служить годами.

Очень полезное и наглядное видео о том, как отрегулировать клапана на скутере:

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 139qmb

Убедившись, что все предварительные замечания учтены, можно перейти к процессу настройки:

1. Разбирается сидение, демонтируется его верхняя часть, после чего скручивается целиком. Далее необходимо снять четыре гайки в самой нише, две гайки по разным сторонам от замка и ещё несколько гаечек, удерживающих и фиксирующих дно. Под ковром есть два болта, которые также следует выкрутить. После того, как будут сняты эти десять болтов, будет открыт доступ к двигателю.
2. Регулировка клапанов предполагает выставления поршня в позицию ВМТ (верхняя мертвая точка), а следовательно, потребуется извлечь и решетку кулера. Для этого необходимо скрутить гайки на корпусе решетки, после чего открывается кулер.

   Ротор (кулер)

3. Следующим шагом станет демонтаж крышки, закрывающей все элементы клапана. Сама крышка обычно держится на четырех болтах, скрутив которые потребуется открутить ещё пару гаечек, фиксирующих трубу.
4. Теперь перед нами откроется газораспределительный механизм. На корпусе будет видно несколько стрелок, указывающие выпускной (нижняя) и впускной (верхняя) клапаны.
5. Далее потребуется найти такую позицию элементов, когда поршень будет расположен как можно ближе к клапанам. Все расчеты проводятся исходя от позиций меток на роторе генератора. Перед настройкой следует взглянуть на позиции отверстий на звёздочке распредвала — необходимо, чтобы они были выставлены аналогично тому, как показано на изображении ниже.
6. От распредвала переключаемся на ротор, где потребуется найти небольшую метку в виде символа “Т”. Отыскав нужную стрелку, установить параллельно ей выступ, как на фото ниже.
7. Это положение соотносится с ВМТ поршня, но следует проявить внимательность — если ВМТ несколько, например, как на четырехтактных моторах, необходимо, чтобы все клапаны были закрыты, и отверстия звездочки раздающего механизма были в той же позиции, что и на фото выше. Чтобы выставить метку в нужную позицию, необходимо с помощью подходящего ключа поворачивать маховик по часовой стрелке, пока риска и выступ не совпадут. При этом если при движении ротора клапана двигаются, нужно прокрутить ротор ещё раз до метки «Т», до тех пор, когда клапана не перестанут двигаться.
8. Следующим шагом будет собственно регулировка клапанов байка. Под рукой должен быть набор щупов, среди которых сразу потребуется 0.05-ый, который вставляется в люфт, как показано ниже. Можно ослабить контра-гайку, если щуп слишком легко проходит, или же, наоборот, не встает на позицию. Теперь, держа левой рукой щуп, правой нужно вращать болт регулировки. Лучше, чтобы щуп проходил в люфт с некоторым усилием. Фиксируя щуп в люфте, одна рука крепко держит регулировочный винт, а вторая затягивает контра-гайку. После остается только последний раз проверить люфт. Бывают случаи, когда зазоры сразу теряются, чтобы этого не произошло, потребуется повторить весь процесс снова, до тех пор когда люфт не будет ровно под щуп 0.05. Те же самые действия проделываются и для регулировки клапана выпуска, но здесь уже используется щуп 0.1 мм.

   Регулировка клапана

9. После того, как все клапаны настроены и затянуты, их работу необходимо протестировать. Проверка начинается с того, что вращается кулер. Сделав несколько оборотов, нужно опять выставить метку параллельно ВМТ, после этого два клапана должны находиться в закрытом положении. Наконец производится итоговое измерение люфта все тем же щупом под 0.05.
10. После проверки начинается сборка всех элементов в обратном порядке. Рекомендуется потуже затянуть все болты, в частности, фиксирующие клапанную крышку. Это последний этап в процессе настройки клапанов на этом байке.

Наглядно о том, как отрегулировать клапана на четырехтактном скутере, смотрите в полезных видео:

Принцип работы 4 тактного двигателя

Распределительный вал в двигателе служит для того чтобы открывать и закрывать клапана. В зависимости от тактов работы цилиндров. Существуют 4 такта работы двигателя.

1. Первый рабочий такт это сжатие воздуха. В случае дизельных двигателей. И топливной смеси в случае бензиновых двигателей. Поршень движется из нижней мертвой точки в верхнюю. Совершает сжатие. Клапана должны быть закрыты.
2. Второй такт заключается в движении поршня в нижнюю мертвую точку. Под действием давления. Горячее топливо расширяется. Создаёт давление. Которое и совершает работу двигателя.
3. Третий такт. Поршень движется из нижней мертвой точки в верхнюю. При этом открывается выпускной клапан. Происходит выброс отработанных газов. При достижении поршнем ВИТ выпускной клапан закрывается. И начинает открывать впускной клапан.
4. Четвертый такт. Поршень из ВМТ движется в НМТ. В цилиндре создаётся разряжение. Поэтому воздух в дизельных двигателях и топливная смесь в бензиновых начинает поступать в цилиндр. Для последующего сжатия в первом такте работы двигателя.

Клапана должны своевременно открываться и закрываться. Кулачки распределительного вала управляют закрытием и открытием клапанов.

При определенном такте работы двигателя. Кулачки напрямую не оказывают воздействие на клапана. Между кулачками и клапанами устанавливаются элементы различных конструкций. В зависимости от модели двигателя. Это могут быть штанги , коромысло клапана двигателя. Рокера. Толкатели. Все эти элементы так же нагреваются и расширяются. Соответственно и меняется тепловой зазор между всеми элементами. От распредвала до кулачков. Все это учитывается при работе двигателя. И устанавливается конкретный зазор для каждой модели двигателя. В зависимости от конструкции газораспределительного механизма.

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 157 qmj

Процесс регулировки клапанов на этом байке начинается с обеспечения доступа к головке цилиндра. Первым шагом станет извлечение емкости под седлом байка, которая зафиксирована несколькими винтами. Разобравшись с получением доступа к головке цилиндра, скручиваем четыре болта и вынимаем ГБЦ из двигателя. Далее, получаем доступ к корпусу кулера. С одной стороны, если нет времени или обстоятельства мешают, можно не производить полный демонтаж вентилятора, ограничившись только снятием крышки. Однако, лучше полностью демонтировать ее, поскольку таким образом откроется полный и свободный доступ к необходимым в дальнейшем узлам и меткам. Если остановились на варианте частичного демонтажа, то для снятия заглушки, на которую показывает стрелка, хватит обычной отвертки. Снятая заглушка даст минимальный обзор, позволяющий рассмотреть все необходимые метки ротора.

После получения доступа к ротору, берется торцевой ключ на 14 (можно попробовать сделать это и руками, если получится), который вставляется в кожух генератора, и, с применением некоторых усилий, осуществляется вращение ротора по часовой стрелке, внимательно посматривая в этот момент в дырку на кожухе. Необходимо выставить ротор в такое положение, когда в отверстии будет отчетливо просматриваться метка «Т», говорящая о позиции поршня в точке ВМТ.

Теперь плавно переходим к газораспределительному узлу

Обратите внимание, что в этот момент все клапаны должны быть закрыты, а дырки на звезде распредвала должны быть в том же положении, как и в случае с предыдущим мотором на этой ступени настройки, изображенном на фото выше. Если все сходится, можно переходить к следующему шагу

Если метка на роторе на совпадает с тем, как изображено на фотографии, то потребуется продолжить вращать ротор, до тех пор, пока метка не встанет параллельно выступу. В процессе вращения нельзя забывать внимательно следить за состоянием клапанов и отверстий на звезде.

На этом этапе у некоторых мотолюбителей могут возникнуть определенные трудности – например, если те самые отверстия на звезде не совпадают. Как правило, такая ситуация происходит из-за растяжения цепи. Если расхождение невелико, то в этом нет особой проблемы, и можно не заниматься этим вопросом. Однако, большое расхождение меток в последующем чревато неисправностью мотора, и значит, что пора произвести замену цепи:

1. Ослабляется контргайка, фиксирующая верхний клапан.
2. Под клапан вставляется щуп 0.05, и гаечным ключом затягивается болт регулировки.

Для проверки натяжения — щуп с небольшим усилием должен занять исходное место и почти свободно извлекаться. Если возникли какие-либо проблемы, то вся процедура повторяется до получения необходимого результата.

• Закончив с впускным клапаном, переходим на выпускной. Для проведения регулировки этого клапана используется щуп 0.1 мм. Сама процедура точно такая же:
  1. Ослабляется винт.
• Устанавливается щуп.
• Затягиваются все крепёжные винты и в последний раз измеряется люфт.

На этом настройка клапанов этого байка подходит к концу. Остается лишь провести сборку в обратном порядке и проверить в «деле» новую конфигурацию настроек.

Более подробно и наглядно про регулировку клапонов на подобном скутере смотрите в видеоролике:

Можно отметить, что после регулировки люфта можно заодно провести и диагностику карбюратора.

Когда нужно регулировать клапана

Совет!

Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.

Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.

Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:

• Пассатижи;
• Крестовая отвёртка;
• Пара рожков на 8 и 9;
• Торцевой ключ на 10;
• Щупы 0.05 и 0.1 мм.

Щупы Внимание!

Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.
