Лампа работает при включённом двигателе: как выявить причину
Проверьте, насколько интенсивно горит пиктограмма и когда это происходит. Исходя из этого, вы поймёте, где кроется неполадка.
Постоянный свет
Вероятнее всего, проблема в том, что АКБ нужен больший заряд в процессе движения. Причинами этой неполадки могут быть также:
- ослабление;
- полный или частичный износ ремня генератора;
- перегорание реле регулятора;
- поломка генераторных щёток.
В любом из случаев необходимо заменить вышедший из строя элемент.
На поворотах
Неполадка кроется в диодном мосте либо в другой системе. Для максимально точной диагностики рекомендуется обратиться за помощью к специалистам.
На высоких оборотах
Износились токосъёмные кольца. Также причиной проблемы может быть плохо натянутый ремень генератора, неисправности подшипников либо генераторных щёток.
На холостом ходу
В поиске дефекта нужно исследовать ремень генератора, регулятор и диодный мост. Если индикатор горит вполнакала, начните проверку с моста, если ярко — с реле.
Моргает, загорается периодически, тускнет
Мигающая (тусклая) пиктограмма свидетельствует о стирании медных колец якоря либо генераторных щёток. Нужно перестать использовать изношенные детали и купить новые.
Если лампа заряда едва горит, нужно проверить генераторные щётки
Горит еле заметно
Горящая вполнакала лампа говорит о неисправности моста диодов или изоляции. Для решения проблемы рекомендуется заменить мост. Также плохая работа индикатора может означать, что ключ зажигания повернут не до упора — в этом случае стоит просто налить немного WD-40 в скважину замка зажигания.
Для более качественной работы индикатора заряда аккумулятора следует капнуть WD-40 в скважину замка зажигания
При выключенном зажигании
Неисправность кроется в генераторе. Автовладельцу, увы, не обойтись без его замены, а это чревато существенными финансовыми тратами.
Во время зарядки
Если зарядка осуществляется, но лампочка продолжает гореть, то необходимо очистить окислившиеся контакты. Иногда может понадобиться переброс массы от батареи к стартеру.
Разряд аккумулятора
Многие сталкивались с ситуацией, когда лампочка не загорается, при этом, приборы также не работают. Это явный признак разрядившего аккумулятора. Поэтому, просто зарядите батарею. Но, желательно при этом выяснить причину разряда. Одно дело, если вы просто забыли выключить фары. Гораздо хуже, если причина в неработающем генераторе. Как это сделать, читайте в статье «Как проверить генератор на машине, не снимая его».
Обязательно проведите диагностику, и выявите причину. Иначе вы будете получать такую проблему регулярно. Не стоит забывать, что полный разряд аккумуляторной батарей приводит к ускоренному износу пластин.
Заключение
. На приборной панели присутствует много разных индикаторов, одним из важных является показывающий работу генератора. При этом, по различным причинам он может отказывать, и тогда люди задаются вопросом, почему не горит лампочка аккумулятора при включении зажигания. Причина этого в цепях и приборах, связанных с этой лампой. Для устранения проблемы придется проверить все эти элементы. Затягивать с этой работой нельзя, это может привести к неприятным последствиям.
Всё прозаично. Сдохла таблетка Тут история такая. Гена БАТЭ ,белорусский, таблетка бы К1216ЕН1, Саранск АО Орбита. К 50т.км имел классический недозаряд, без нагрузки 13.6В, на полной нагрузке 12.2В. Кроме того, сильнро подносилось одно из колец, повидимому материал щёток — г, и слишком тугие пружины щёток. Вобщем Саранск. Заменил на Калужский Энергомаш 611.3702-03, т.к. сам производитель по этому регулятору заявляет 14.5В. В реале на мин ганрузке было 14-14.2, т.с. уже терпимо, и динамика регулировки тоже не плохая, при полной нагрузке 13.6-13.8! Кроме того щётки из неплохого графита или из чего их делают, и не тугие пружины. Т.е. достатчоное усилие создаётся, но без лишнего. По крайней мере за 30т.км износ колец не увеличился, износ щёток чуть-чуть. Но! Увы, сдохла таблетка. 2 года, 30т.км.
Электроцепь
В первую очередь проверяется проводка разъема,
который сидит на генераторе. На многих современных авто этот кабель
коричнево-белый или красный, выходит на штекер, расположенный в приборной
панели.
Разъем генератора
Разъем генератора с красным проводом
Как проводят его диагностику:
- открывают
капот; - снимают разъем с генератора;
- замыкают
его на массу.
Если при включенном зажигании не горит лампа АКБ,
надо частично разобрать приборную панель автомобиля. Здесь нужно поискать
штекер, куда входит провод под номером 32. Это и есть цепь, отвечающая за
работу индикатора аккумулятора. Его надо прозвонить мультиметром, чтобы
определить целостность. При отсутствии прозвона данного провода, это укажет на проблему
— обрыв. Неисправность, как правило, бывает в подкапотном пространстве.
Например, повреждение изоляции или полное разрушение провода в районе
соединения с разъемом.
Второй сценарий — когда провод лампы звонится. Тогда
надо полностью разобрать приборку, чтобы демонтировать и проверить микросхему
(на нее как раз подключается провод лампочки под ножкой 32, это минус).
На 21 ножку идет плюс от замка зажигания, и через
всю консоль замыкает 32 ножку (при включении), а затем уже поступает на реле
регулятор.

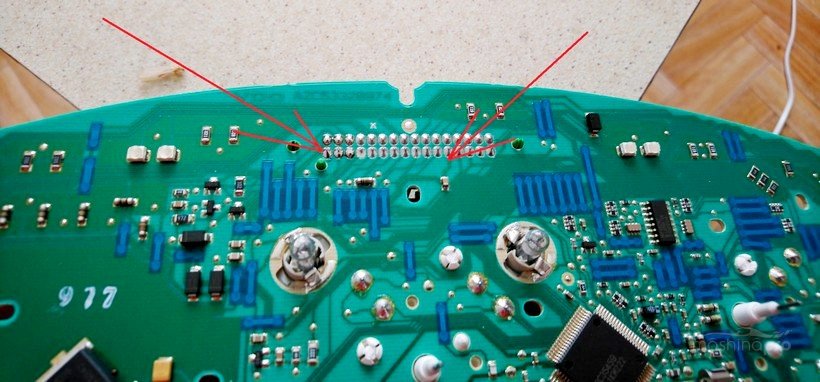

Блок с микросхемой
Блок с микросхемой, который расположен внутри
консоли
Теперь о том, как проверяется микросхема:
- регулируемый блок напряжения ставится на
12 вольт; - выходы импровизированного блока
соединяют с щупами тестера; - щупы мультиметра прикладывают к 21 и 32
ножке одновременно; - если на блоке загорается красный
индикатор — приборка целая, в противном случае надо будет заменять сгоревшие
диоды.

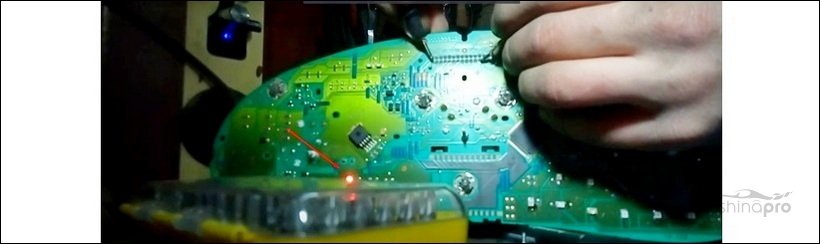

Включен индикатор
Индикатор включён
Другая проблема может затрагивать контакты. Это
довольно частая неисправность, проявляющаяся обычно в период весны. После
зимних морозов на штекерах/разъемах оседает влага, которая провоцирует
окисление. В результате этого лампа заряда аккумулятора работает нестабильно
или вообще отказывается загораться. Тут поможет грамотная очистка соединения и
нанесение пластичной смазки на контакты (АКБ также подразумевается).
Итак, мы выяснили, что когда при включении зажигания
не горит контрольная лампа зарядки аккумулятора, действуют 4-я основными
способами. Проверяют АКБ, предохранитель (реле), саму лампочку и электроцепь.
Более сложной окажется ситуация, когда причиной становится генератор — напряжение не поступает из-за неисправности узла. В этом случае придется его
демонтировать и проводить ремонт.
Разница в цветовой индикации
Знаки щитка – важная информация. Она передается различными способами, например, морганием, но обычно при оценке состояния двигателя и систем следует учитывать цвет. Какие обозначения можно сравнивать для правильных выводов?
- Зеленый или синий цвет – нормальная работа узла или системы.
- Оранжевый или желтый цвет – требуется срочное обслуживание.
- Красный цвет – произошла поломка.
При загорании лампочек придется сразу разобраться с проблемой. Часто задержки перетекают в серьезные последствия, в частности, в обязательную замену той или иной детали. Не стоит дожидаться такого момента, так как отдельные виды ремонта двигателя влетают в копеечку.
Как проверить напряжение сети на автомобиле?
Для измерения зарядки используют мультиметр в режиме измерения постоянного тока (DCV). Чтобы точно выяснить, из-за чего пропала зарядка АКБ, применяют несколько методик измерения напряжения бортовой сети. Виды проверки по типу подключения:
- замер напряжения на клеммах АКБ. Щупы мультиметра подсоединяются непосредственно к плюсовой и минусовой клемме аккумулятора. Тест показывает фактическое напряжение бортовой сети;
- замер напряжения на выводе генератора. Минусовой щуп (COM) подключается к отрицательному выводу аккумулятора, а плюсовой к выводу 30 генератора (к нему подходит провод с наибольшим сечением). Такое подключение позволяет замерить уровень зарядки без учета потерь на преодоления внутреннего сопротивления плюсового провода от генератора к АКБ, точки соединения корпуса агрегата с минусовой клеммой аккумулятора.
Разница в показаниях не должна превышать 0,1-0,3 В. Значительный перепад говорит о паразитном сопротивлении в цепи подключения генератора.
Чтобы выяснить причину перепада, необходимо один из щупов мультиметра подключить к выводу 30 генератора, а второй к плюсовой клемме АКБ. Показания мультиметра – это фактическая потеря напряжения на концах проводника. Если показания равны или очень близки к разнице напряжений при замере на клеммах аккумулятора и с вывода, значит, потеря на участке соединения клеммы 30 генератора и АКБ. В обратном случае проблему следует искать на подключении минусового провода от батареи к кузову авто, а также на участке гибкой массы с кузова на двигатель.
Не забывайте о возможной потере напряжения на клеммах подключения аккумулятора. Окислы на внутренней поверхности, а также неплотно зажатые клеммы приведут к тому, что аккумулятор не заряжается полностью.
Этапы проверки
Диагностику генератора проводят в два этапа.
- Замеры с выключенными потребителями. Условия проверки: полностью заряженный аккумулятор, автомобиль работает на холостом ходу. Напряжение должно быть в пределах 14-14,8 В.
- Замеры при включенных потребителях. Условия проверки: полностью заряженный аккумулятор, автомобиль работает на холостом ходу, включено максимальное количество мощных электрических потребителей (вентилятор печки, дворники, дальний свет, подогрев заднего стекла и т.п.). Цель теста – максимально нагрузить генератор, чтобы проверить уровень заряда при пиковом потреблении. Напряжение не должно опуститься ниже 13,8-14,3 В.
Не горит лампа зарядки поиск причин.
Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .
Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями
могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.
Проверка исправности лампы и провода.
В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.
При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.
Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.
Проверка генератора.
Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.
Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем
Почему не горит лампочка аккумулятора при включении зажигания?
Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.
Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.
Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.
Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.
Что нужно учитывать выбирая новый аккумулятор
По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.
Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.
Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.
При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.
Можно ли снять этот индикатор?
На большинстве батарей да, это окошко выкручивается схоже пробке – но его придется с силой крутить, даже можно сломать, мои знакомые выкручивали при помощи плоскогубцев с тонкими концами, причем в окошечке были сделаны маленькие «лунки» для зацепления. В общем – «колхоз», но теоритически снять можно! Также стоит помнить, что если вы его выкрутили — то безвоздушное пространство внутри, было нарушено, вполне возможно — что выйдет газообразный состав – «гремучий газ» или «HHO». Затем нужно будет добавлять дистиллированной воды. Так что всегда думайте, а нужно вам разбирать АКБ!
Собственно заканчиваю статью, информация четкая и по существу, думаю была вам полезна, читайте наш АВТОБЛОГ.
(25 голосов, средний: 4,52 из 5)
Аккумулятор
Первое, что вы должны проверить, — это сам аккумулятор , так как он может вызвать появление предупреждающего значка на вашей приборной панели. При этом вам необходимо тщательно осмотреть аккумулятор и убедиться, что он в идеальном состоянии. Обычно вы видите зеленый индикатор на значке батареи, который указывает на хорошее рабочее состояние.
Когда вы видите красный индикатор на значке батареи, это может означать, что он перегревается. В зависимости от модели это также может означать, что батарею необходимо заменить как можно скорее. Как вы, возможно, уже знаете, у батарей могут быть разные способы указать, находятся ли они в хорошем рабочем состоянии. Итак, что вы можете сделать, это проверить инструкции на батарее, чтобы знать наверняка.
Вы также можете выполнить тесты, используя определенные инструменты , которые проверят, имеет ли аккумулятор вашего автомобиля правильное напряжение; следовательно, он все еще находится в хорошем рабочем состоянии. Вы также хотели бы осмотреть разъемы и убедиться, что они все еще находятся в хорошем рабочем состоянии. Если это не так, это может быть одной из причин, по которой загорается значок предупреждения о батарее.
Убедитесь, что контактные точки, как положительные, так и отрицательные, сидят хорошо и чисто. Если это не так, это может помешать электрическому контакту. Если вы еще не знакомы, вы не сможете должным образом зарядить аккумулятор, если нет электрического контакта. Наконец, вы также можете проверить, когда батарея была установлена в последний раз, так как она может дать вам представление о том, когда заменить ее.
Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать
Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами «цепи возбуждения» или же цепи выходного напряжения «генератор-аккумуляторная батарея», включая и сам генератор.
Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.
При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».
Почему не горит зеленый индикатор на аккумуляторе
В замешательство обычно впадают после воспроизведения полного цикла зарядки или долива воды. В первую очередь стоит отметить, что вот прямо сразу индикатор не должен высвечиваться зеленым цветом — это ведь не лампочка.
Но чаще всего проблема не всплывания зеленого шарика простая:
- необходимо подождать — электролит не успел перемешаться — на это может потребоваться несколько суток, при этом сама батарея будет работать;
- шарик застрял — попробуйте немного встряхнуть аккумулятор;
- искажение цвета — со временем пластины батареи несколько осыпаются и делают электролит мутным;
- закончился ресурс аккумулятора и пора его заменить.
Индикаторы аккумулятора Зверь и Тюмень
Как устранить неисправность
Чтобы понять, от чего горит эта лампочка, не глушите мотор. Нужно открыть капот машины и на работающем моторе измерить нагрузочной вилкой либо мультиметром напряжение, которое будет на аккумуляторных клеммах. Нормальным считается 13,5- 14,5 Вольт. Если зарядка не происходит, напряжение будет 12 Вольт или ниже.
Необходимый инструмент:
- Парочка отверток – шлицевая и крестовая
- Лампа 12-ти вольтовая (контрольная)
- Нож
- Плоскогубцы
- Наждачная бумага
- Мультиметр
Разная неисправность устраняется по своему, поэтому перечислю по очереди все возможные варианты и способы устранения.
Вариант первый
Лампа АКБ светится и не мигает. Когда мультиметр показывает примерно 12 Вольт на клеммах АКБ, и мотор заведен, а сама батарея разряжена. Нужно наждачной бумагой зачистить клеммы аккумулятора, затем провода высокого напряжения. Очистив клеммы и вернув их на место, измеряем на них напряжение, при запущенном моторе.
Когда ситуация не меняется, проверьте на электрогенераторе напряжение на контакте «30». Для этого один щуп мультиметра прислоняем к клемме «30», второй щуп к массе. Если напряжение окажется выше, чем напряжение клемм АКБ, тогда контакт клеммы «30» нужно зачистить. Если необходимо, замените провод, который идет от этой клеммы к аккумулятору.
Вариант второй
Светится лампочка АКБ, но зарядка идет, однако под нагрузкой (фары или сигнал) лампочки моргают. Батарея имеет пониженный уровень зарядки. Возможная причина — ослабление натяжки генераторного ремня, шкива либо люфте генераторного подшипника.
Помимо этого, причиной могут быть диодный мост и обрыв обмотки статора. Нужно отключить зажигание и мультиметром поочередно проверить все диоды, при обнаружении пробоя выполнить замену диода или всего моста.
Проверить состояние щеток генератора тоже нужно. Оставшаяся длина щеток должна быть не менее 5 миллиметров, иначе их следует заменить. Раз уж полезли в щетки проверьте и состояние держателей, может быть они изношены, и создают вам проблемы.
Вариант третий
В этом варианте лампа АКБ не светиться, и не моргает, не срабатывает датчик заряда, однако на батарею не поступает зарядка. Это означает перегорании предохранителя. Обозначен предохранитель маркировкой «F10», он десятиамперный. Бывает, что после его замены результат не изменился. Тогда ищите неисправность замка зажигания, либо проблема с реле зажигания.
Вариант четвертый
Когда лампа АКБ, после включения зажигания не светится, но заряда нет, а световые приборы работают нормально. Нужно снять с клеммы «61» на электрическом генераторе провод, после этого провод подключаете к кузову. Если от этого лампочка АКБ засветится, тогда прогорела его обмотка возбуждения.
Окисленный контакт разъема на электрическом генераторе дает подобный эффект, прочистите разъем. Не исключаем и вариант когда просто перегорела лампочка, она ведь не вечная. Когда только одна лампа АКБ подмигивает, либо светится тускло, тоже проблема в ней самой. Если проблема не в ней, тогда подобным же образом будут вести себя другие приборы и лампочки, то есть все будут так же мигать, или светиться в пол накала.
Вариант пятый
Лампочка АКБ горит или подмаргивает, зарядка отсутствует или идет с перебоями. Проверьте разъем в панели приборов, не закисли ли контакты. Почистите при необходимости. Проверьте работу реле-регулятора. Чтобы его проверит, нужно запитать его, и замерить напряжение на щетках генератора. Когда напряжение на щетках 12 Вольт, тогда реле исправно. Если нет, реле-регулятор придется заменить.
Вариант шестой
Повышенное напряжение (допустимое я уже указал выше), означает неполадки реле-регулятора. Устраняется его заменой.
У меня все, надеюсь, благодаря моим советам, вы разберетесь со своей проблемой, удачи вам, подписывайтесь на обновления моего сайта и поделиться с друзьями не забывайте ссылкой в соцсетях и на других ресурсах, до свидания.
ВАЗ 2110 горит лампа аккумулятора
Фото панели приборов автомобиля ВАЗ 2110. Лампа аккумулятора — третья слева в нижнем ряду.
Возможна, например, потеря тока при выключенном автомобиле, или повышенное потребление бортовой электроники во время поездки. И даже при нормальном режиме разряда подвести может генератор, который не будет восполнять заряд аккумулятора из-за неисправности. Если при запуске ВАЗ 2110 горит лампа аккумулятора на приборной панели. то как раз имеет место последний вариант.
А вот почему конкретно генератор не подает напряжение сразу определить довольно сложно. Самый очевидный сценарий – ослаб ремень, и генератор просто не набирает необходимые для работы обороты. Тогда достаточно просто натянуть ремень, и следить за поведением лампочки. Если же и после этого аккумулятор не заряжается, виновником может быть регулятор напряжения.
В рабочем состоянии регулятор напряжения генератора сглаживает напряжение на выходе до уровня 13,2-14,7 В. Если же в бортовой сети значение намного отличается, то проблема заключается именно в работе регулятора. Если фиксируется 14,7 В и выше, значит регулятор замыкает «массу» и выход “DF” – можно попробовать устранить замыкание. Если же напряжение, наоборот, низкое, тогда регулятор напряжения нужно менять полностью. В рассмотренных сценариях с участием неисправного регулятора горит лампочка аккумулятора ВАЗ 2110 только в случае с низким напряжением, так как аккумулятор начинает «голодать»
А вот влияние высокого напряжения на батарею куда более пагубное – за значением напряжения в сети очень важно следить
Еще одной причиной мигания лапочки на «десятке» может стать выход из строя одного из диодов выпрямительного блока. Диод предназначен для того, чтобы пропускать ток только в одну сторону, и не давать ему идти в генератор.
Фото диодов выпрямителя генератора ВАЗ 2110. 3 — дополнительные диоды, 2 — отрицательные диоды, 1 — положительные диоды
Очень часто диоды горят при неправильном подключении к прикуривателю в салоне. Тогда ток от аккумуляторной батареи может пойти в обмотку генератора, что ничего хорошего не предвещает. Диод при выходе из строя может либо проводить ток в обе стороны, либо же вообще не пропускать его. Вот тогда генератор и не отдает ток, и аккумулятор садится. И когда на ВАЗ 2110 горит лампа аккумулятора, на панели, рекомендуется проверить диоды генератора омметром.
Сделать это довольно просто, но для этого сначала нужно разобрать генератор. Прежде всего, нужно снять провод с минусовой клеммы аккумулятора. Потом отключается провод возбуждения от самого генератора. Ключом на 10мм откручивается гайка, которой прикручены остальные провода. Снимаем ремень, откручивает регулировочный винт и удерживающую гайку. Снимаем натяжную планку, ключом на 13мм откручиваем крепежную гайку снизу, и крепежный болт. После этого генератор сойдет с места.
Чтобы добраться до выпрямительного блока, в котором находятся диоды, потребуется ключ на 8мм и на 10мм. Также пригодится крестовая отвертка. К каждому диоду подключаем по очереди омметр, и смотрим на его реакцию. При разном подключении контактов, омметр должен показывать либо бесконечность, либо значение около нескольких сотен Ом. Соответственно, каждый диод нужно тестировать двумя вариантами подключения прибора. И если картина не соответствует описанной – диод нужно заменить, а лучше поставить новый выпрямительный блок. Таким же поводом для замены может стать повреждение вентилей выпрямительного блока.
Еще одной причиной того, что горит лампочка аккумулятора ВАЗ 2110, могут быть отпаявшиеся выводы обмотки возбуждения генератора, которые потеряли связи с контактными кольцами. Тогда их можно просто припаять обратно, либо заменить полностью весь ротор генератора. Тот же эффект, а именно полное отсутствие подачи тока от генератора, даст замыкание либо обрыв обмотки возбуждения генератора. Нужно разбирать устройство и омметром проверять выводы статора — на замыкание, и пропусканием тока — на обрыв. При замыкании на «массу» генератор начинает характерно подвывать, что уже само по себе должно серьезно насторожить автолюбителя. Чтобы не заворачиваться, легче просто заменить весь статор в сборе – однако причину поломки все равно выяснить надо.
Читайте так-же, другие обзоры
Замена втулок стартера ВАЗ 2109
Одна из поломок стартера, это выход из строя втулок. В данной статье мы рассмотрим технологию замены втулок стартера для модели ВАЗ 2109.
Плохо крутит или не крутит стартер ВАЗ 2109
Распространенная проблема — стартер вроде работает, а вроде и не работает, крутит, но плохо. Что делать в этом случае, Вы узнаете из данного обзора.
Нет зарядки: признаки и причины
Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.
Признаки отсутствия зарядки
Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:
- постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
- быстрая разрядка аккумулятора;
- снижение производительности отдельных электрических приборов бортовой сети машины.
Сигнальная лампа
На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть. Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.
Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.
Снижение производительности электрооборудования
Причины отсутствия зарядки
Причин отсутствия зарядки аккумулятора немного. К ним относятся:
- нарушение целостности (обрыв) ремня привода;
- ослабление ремня;
- обрыв в проводке электрической цепи генератора или сильное окисление соединительных клемм;
- сбои в работе выпрямителя;
- поломка регулятора напряжения;
- обрыв в обмотках генератора или замыкание.
Обрыв в цепи и окисление клемм
Окисление клемм АКБ, а также ненадёжное их соединение с наконечниками проводов также может существенно влиять на подачу тока. Проверить состояние клемм можно визуально, однако определить, как проходит ток, на глаз не получится. Лучше лишний раз зачистить и перетянуть все соединения проводов на АКБ и генераторе.
| 372.3701 | 9412.3701 | |
| Номинальное напряжение, В | 14 | 14 |
| Ток при номинальном напряжении и оборотах якоря 5000 об/мин, А | 55 | 80 |
| Максимальная мощность, Вт | 770 | 1120 |
| Вес, кг | 4,5 | 4,9 |
