Как настроить моновпрыск самому

Неисправности системы впрыска

К основным неисправностям наиболее часто встречаемым на автомобилях с моновпрыском относя:

• проблемы с форсункой, ее засорение или износ;
• неправильная работа электроники.

Причинами, вызывающими неисправность, могут быть:

• естественный износ элементов топливной системы;
• заводской дефект, который может проявится как сразу, так и через определенный промежуток времени;
• неблагоприятные условия эксплуатации, например, заправка некачественным бензином, в лучшем случае вызовет засорение форсунки;
• сбоящий регулятор;
• спортивный стиль вождения, вызывающий критические нагрузки на двигатель и впрыск в частности.

Для проведения диагностики необходимо подключить ноутбук с установленным специальным программным обеспечением. Автомобиль с мозгами хорош тем, что при наличии подходящего ПО для считывания информации подойдет и планшет со смартфоном. Полученная характеристика работы двигателя позволяет сузить круг поиска неисправности.

Многие автовладельцы при отсутствии возможности воспользоваться персональным компьютером, действуют по принципу «проверю внешним осмотром». Производить любые манипуляции с моновпрыском можно только при уверенности в работоспособности всех остальных систем авто. Некоторые поломки, например, если датчики имеют окислившиеся контакты, можно определить при визуальном осмотре. Окисления и загрязнения чистим без чрезмерных усилий.

После того как автолюбитель почистил форсунку и контакты датчиков требуется произвести пробный запуск. Вмешиваться в работу ЭБУ не следует. При невозможности устранить проблему желательно обратиться к профессионалам с сервисного центра.

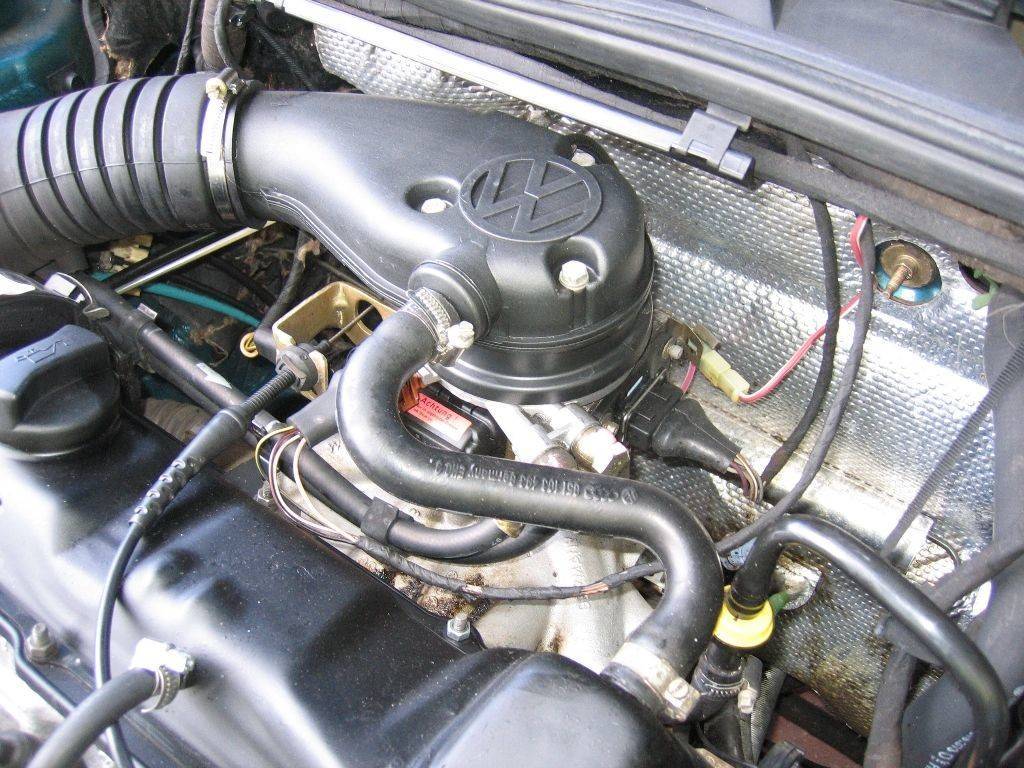

Что нужно знать о моновпрыске в Пассат Б3

Volkswagen Passat B3 — это одна из самых популярных моделей данной линейки транспортных средств компании. Значительный спрос на нее был обусловлен целым рядом разнообразных факторов. Машина является не только достаточно удобным и эргономичным, но и очень надежным. Он без проблем заводится при низких температурах и отлично держится на дорожном полотне на значительных скоростях. Несмотря на это, все же Passat B3 имеет один значительный недостаток. Он касается стабильности работы системы моновпрыска

Именно поэтому владельцам ТС нередко приходится обращать на нее внимание, осуществлять ремонт узла и пытаться его корректным образом настраивать

Основные неисправности системы подачи топлива Mono Jetronic

Что это такое и как это работает

Mono jetronic это система подачи топлива, используемая в бензиновых двигателях, в повседневности, называемая моновпрыск. Разработана она была в 1975 году компанией Bosh для автомобилей Audi и Folkswagen. Управляется Моно впрыск при помощи электронного блока. Принцип работы топливной системы заключается во впрысках топлива посредством единственной форсунки, которая располагается на впускном коллекторе.

Моновпрыск

Устройство системы

Моно впрыск представляет собой устройство, состоящее из:

• Регулятора давления;
• Центральной форсунки впрыска;
• Механически приводной дроссельной заслонки;
• Электросервопривода заслонки;
• Электронного блока управления и датчиков.

Особенности топливной системы

В связи с близостью топливной форсунки жиклеру карбюратора, уровень давления в системе не превышает одного кгс/см2. Mono jetronic не определяет точного соотношения воздушной массы и топлива. Поэтому ориентироваться можно только по положению дроссельной заслонки и еще нескольким параметрам. Узнать о положении заслонки можно, при помощи устройства потенциометра, сообщающего необходимую информацию электронному блоку управления.

В результате дозировка топлива рассчитывается по нескольким параметрам:

• Положение дроссельной заслонки;
• Температура всасываемых воздушных масс;
• Частота вращения коленчатого вала.

Корректирует дозировку электронный блок управления, считывая информацию по датчикам температуры всасываемых воздушных масс и потенциометра. Дозировка меняется при увеличении или уменьшении времени впрыска.

Проверка системы

Моновпрыск система надежная, во многом, превосходящая карбюраторные, но и она порой может выйти из строя. Неисправности моновпрыска могут обернуться неприятным сюрпризом

Поэтому важно и нужно знать, как проверить систему и к чему быть готовым. К сожалению, оценить состояние электронного блока управления в домашних условиях не выйдет

При обнаружении неисправности системы нужно действовать по следующему алгоритму:

1. Убедиться в работоспособности зажигания.
2. Проверить подачу топлива.
3. Внимательно осмотреть все детали моновпрыска и убедиться в целостности предохранителя.
4. Если после предпринятых действий неисправности не обнаружено, обратитесь к памяти системы диагностики.
5. Лампочка системы диагностики расположена на приборной панели, будет загораться в своеобразном ритме, в зависимости от характера нарушения.

Данные о неисправности будут сохраняться на протяжении восьми запусков двигателя, после чего просто сотрутся. Тестирование таким способом позволит каждый раз выявлять не более одного нарушения функционирования системы. То есть для каждой неисправности необходима отдельная диагностика. В тех автомобилях где нет лампы диагностики, информацию считывает измеритель напряжения.

Как выявить код неисправности

Для того чтобы определить код неисправности системы тоже существует определенный алгоритм действий:

1. Двигатель необходимо запустить и позволить поработать на холостом ходу.
2. Вставьте предохранитель не менее чем на пять секунд.
3. Извлеките предохранитель, не прекращая наблюдение за индикатором лампочкой.
4. Запишите код неисправности (мигающие сигналы с промежутками/паузами).
5. Выключите зажигание.
6. Приступайте к устранению проблемы.
7. Сбросьте память.
8. После сброса повторите эти действия снова, чтобы выявить новые неисправности.

Если в системе больше нет нарушений, вы будете наблюдать код 4-4-4-4.

Как сбросить память

Для того чтобы осуществить сброс памяти необходимо следовать четкой инструкции:

1. Включить зажигание.
2. Подключить предохранитель, чтобы он перемкнул контакты на реле топливного насоса.
3. Не менее чем через пять секунд извлечь предохранитель.

Благодаря этим нехитрым действиям память будет стерта, за исключением тех моментов, когда вы получаете коды 2-3-4-1, 2-3-4-2. В этом случае штекер отсоединяется от блока электронного управления не менее чем на полминуты при отключенном зажигании.

Регулируем холостой ход и содержание СО

Вообще процедура регулировки холостого хода не является обязательной для автомобилей с топливной системой mono jetronic, так как эта функция автоматически осуществляется блоком управления. Проверить обороты холостого хода стоит, только если возникли сомнения или СО не совпадают с номинальным значением. Тогда необходимо произвести осмотр вакуумных шлангов, системы распыления топлива и обратиться к системе диагностики. Топливная система mono jetronic довольно сложная и, если самостоятельно не удается произвести диагностику или регулировку системы, лучше обратиться к специалистам.

autodont.ru

Схема системы моновпрыска – описание ключевых моментов

В принципе, схема системы вкратце уже описана выше. В процессе чтения этого достаточно – для более детального изучения вопроса лучше использовать наглядный пример.

Однако мы все же рассмотрим схему работы этой системы, рассмотрев ключевые моменты.

Конструкция включает в себя следующие детали:

1. Центральная форсунка. Именно она и производит впрыск.
2. Дроссельная заслонка. Обеспечивает нужное количество воздуха для образования смеси.
3. Сервопривод. Задача детали – следить за стабильностью холостого хода посредством принудительного открытия дроссельной заслонки.
4. Датчики входа. Применяются для забора данных о работе всех компонентов двигателя.
5. Управляющий блок (электронный, естественно). Производит управление системой. Состоит из процессора и блока памяти (содержащего данные о режиме работы при различном количестве оборотов).
6. Регулятор давления. Обеспечивает поддержку нужного давления (0.1 МПа) и предотвращает появление воздушных «пробок».

Теперь – о схеме работы системы.

Управляющий блок, получающий данные со всех датчиков, сравнивает их с данными, заложенными в память производителем. Рассчитывая разницу, получается результат: требуемое количество топлива и воздуха, которое нужно для создания топливной смеси, которая должна использоваться при текущем режиме работы.

Вычисленные данные используются для расчета момента и длительности открытия форсунки и угла открытия дроссельной заслонки.

После всех расчетов команда от блока управления поступает непосредственно к «исполнителю»: форсунке, которая и открывается на уже определенное время, впрыскивая топливо.

Недостатки, поломки и проблемы VW PF

Чаще всего на форуме жалуются на плавающие/повышенные обороты холостого хода

Виной тому обычно в грязь на дросселе, глюки датчиков или клапан стабилизации х/х

Далее по популярности идут отказы по системе зажигания: свечи, трамблер, провода

Гидрокомпенсаторы не любят дешевого масла и могут застучать еще до 100 тысяч км

На большом пробеге нередко начинается масложор из-за износа колец или колпачков

Дополнительные материалы

VW Passat B3. Капремонт двигателя PF.

Источники

• https://pol-z.ru/samostoyatelno-remontiruem-monovpryisk-na-volkswagen-passat/
• https://carsclick.ru/volkswagen/obsluzhivanie/chto-nuzhno-znat-o-monovpryske-v-passat-b3/
• https://otoba.ru/dvigatel/vw/rp.html
• https://bus-tech.ru/folksvagen/remont-volkswagen-passat-b3/remont-monovpryska-vw-passat-b3
• https://otoba.ru/dvigatel/vw/pf.html

Видео: Регулировка реле и датчика холостого хода, а также настройка моновпрыска Пассат б3

Тем же мультиметром измеряется сопротивление форсунки на этой модели Volkswagen оно варьируется в пределах от 1,3 до 1,6 Ом. Стоит также упомянуть, что в распределении горючей смеси по цилиндрам участвуют также специальные датчики, которые по сути и контролируют данный процесс и все характеристики работы двигателя.

Passat B3 моноинжектор не заводится. Заливает.

В конструкции моновпрыска форсунка расположена над дроссельной заслонкой. Бензин же подается в цилиндры между корпусом двигателя и дроссельной заслонкой. Слаженность работы автомобиля обеспечивается еще и благодаря тому, что подача топлива в системе моновпрыска слажена с импульсами, которые поступают от зажигания. Особенности управления системой моновпрыска В целом на работу системы моновпрыска влияет несколько очень важных факторов.

К их числу необходимо отнести: Несмотря на то, что систему монопрыска очень сильно критикуют из-за выброса слишком большого количества токсичных веществ в атмосферу, если правильно отрегулировать соотношение угла открытия дроссельной заслонки и частоту, с которой происходят вращения коленчатого вала, система может работать корректно с точки зрения экологии, и все выбросы будут соответствовать нормам закона.

Стоит также упомянуть, что система моновпрыска очень тесно связана с лямбда-зондом, то есть кислородным датчиком.

В частности, она использует обратную связь с ним, а также с каталитическим нейтрализатором трехкомпонентным. Сигнал от лямбда-зонда поступает на самоадаптивную систему, которая учитывает в работе моновпрыска все параметры и изменения, которые происходят с мотором.

Благодаря этому на протяжении всего периода использования двигателя обеспечивается его равномерная работа. Встретить систему моновпрыска сегодня не так уж легко, однако владельцы таких автомобилей как Volkswagen Passat B3 с такой проблемой точно не сталкиваются. Проблем у них другая: Поскольку данная модель автомобиля является достаточно распространенной на наших дорогах, на ее примере мы этот вопрос и рассмотрим.

Тем более, что инструкции, как настроить моновпрыск, будут аналогичными и для других машин с такой системой. Так вот, самая распространенная проблема, с которой приходится сталкиваться владельцам Volkswagen Passat B3, — это так называемое плаванье оборотов двигателя. Как результат, машина на дороге становится плохо контролируемой, непослушно ведет себя при переключении передач.

К примеру, даже если автомобиль хорошо завелся и легко пошел на старт, то через несколько минут обороты могут начать резко падать, а педаль газа вообще может западать.

Все вышеописанные проблемы непосредственно продуцируются из-за некорректной работы системы моновпрыска автомобиля. Если у вашего автомобиля проявляются те же симптомы — необходимо срочно браться за ремонт и настройку моновпрыска. Однако определить, что именно случилось с этой системой, не так уж и легко. Если все именно так, следовательно, датчик работает; замеряем сопротивление самой форсунки значения сопротивления находятся в пределах от 1,2 до 1,6 Ом.

При получении значений выше проверьте погрешность мультиметра, она может быть значительной. Подробней это расписано в статье » Как проверить форсунки «; затем выставляем зазор холостого хода моновпрыска.

Подведя напряжение 12 В от аккумулятора к контактам регулятора, акселератор ставим в крайнее положение. Должна получиться такая ситуация: Следует отметить, что регулировочный болт при данной процедуре необходимо выставить по инструкции.

Итак, если зазор великоват, то регулируем положение концевика акселератора винтом, расположенным снизу моновпрыска; регулируем положение дроссельной заслонки.

Вам также может быть интересно

Форсунка проверяется измерением сопротивления с центральных контактов коричневой клеммы на моновпрыске. Сопротивление должно быть 1.

А далее начинаем основные развлечения. Внимательно осмотрите свой моновпрыск на наличие пломб они должны быть на 1.

Болт регулировки зазора концевика РХХ 3. На болтах потенциометра ДПДЗ. Если есть все и не тронуты то вызывайте священника пусть изгоняет из машины злых духов ибо моновпрыск скорее всего здоров хотя проверить ДПДЗ все же стоит.

Вам также может быть интересно

Проверьте, какие значения показывает датчик, который отвечает за положение дроссельной заслонки. Если есть значительные провалы — скорее всего дело в проводке. Работа моновпрыска очень сильно зависит от компрессии бензонасоса.

Если она не подходит системе — вы будете наблюдать описанные в начале симптомы неисправности. В таком случае необходимо будет заменить бензонасос и подобрать подходящий.

Обязательно проверьте состояние топливного фильтра. Если он забит — замените его и проверьте, как после этого будет работать автомобиль.

Not a stable job there for example vw b3

Засоренность и появление большого количества нагара на дроссельной заслонке, которую в таком случае рекомендуется просто снять с устройства и самостоятельно почистить. Мы описали наиболее распространенные и частые проблемы, которые могут появляться на моновпрыске. Нужно снять датчик и проверить целостность соединения проводов; если проблема началась после замены свечей , верните старые и проверьте, так как неисправность может быть связана с ними подбор оптимального типа свечей ; возможна пробитая крышка трамплера тут необходима ее замена.

Отверстие может быть и незначительным, даже не видимое невооруженным глазом; на датчике, регулирующем положение дроссельной заслонки, сопротивление должно изменяться без значительных провалов в значениях проверка целостности проводки ; неподходящая компрессия бензонасоса ремонт или замена топливного элемента ; нагар и засорение дроссельной заслонки просто разбираем и чистим ее.

Выше приведены основные проблемы, играющие важную роль в работе моновпрыска. Если не помогли данные варианты решения неисправности, то следует проконсультироваться со специалистами.

После того как моновпрыск починили, необходимо его еще и правильно отрегулировать. Настройка моновпрыска Первым делом необходимо при помощи мультиметра замерить величину сопротивления датчика температуры подачи воздуха в моновпрыск.

Величина сопротивления должна составлять примерно Ом при температуре воздуха в 20 градусов по Цельсию.

Видео: Регулировка реле и датчика холостого хода, а также настройка моновпрыска Пассат б3

У работающего датчика нагрев приведёт к понижению сопротивления, а охлаждение приведёт к росту. Сопротивление форсунки должно соответствовать диапазону Ом. Диагностика датчика Дальше необходимо произвести корректировку зазора под холостой ход.

Накинув на контакты регулятора 12 В, ставим акселератор в крайнее положение. Обычно, проблема заключается в следующем: Нарушена герметичность прокладки, расположенной непосредственно под самим моновпрыском. В такой ситуации лишь один выход — ее необходимо срочно поменять. Проблемы могут начаться после того, как была выполнена замена свечей. Нужно установить старые и проверить, как с ними работает мотор.

Возможно, нужно подобрать конкретную модель. Случается, что повредилась крышка прерывателя-распределителя.

Принцип работы

Главная функция

Основной задачей любой системы подачи топлива в камеры сгорания является его приготовление в нужных пропорциях и дозирование в необходимом объёме

При этом важно учитывать все режимы работы двигателя

Система впрыска Mono Jetronic

Среди них можно выделить следующие:

• На холостом ходу (холодный двигатель);
• Холостой ход (горячий);
• Режим малой нагрузки;
• Средней;
• Высокой;
• Торможение двигателем.

Оптимальный процесс сгорания напрямую зависит от соотношения количества молекул кислорода и бензина.

Точно приготовить смесь и учесть все параметры, меняющиеся во времени, представляется очень сложной задачей. Наиболее важные и значимые данные измеряются датчиками и принимают участие в вычислениях программы ЭБУ.

Работа системы

Главным элементом системы является центральная форсунка (инжектор), установленная перед дроссельной заслонкой. Подача бензина происходит импульсами, длительность которых влияет на массу горючего. Поскольку дроссельная заслонка является препятствием, то впрыск нужно выполнить точно в промежуток между ней и стенками патрубка. С этой целью сопло форсунки mono jetronic выполняют с игольчатым клапаном или шариком, прикрывающим мелкие отверстия по окружности. Оба варианта обеспечивают правильное направление потока бензина.

Отличием системы моновпрыска от распределённого является расположение форсунки относительно дроссельной заслонки и их количество. Расход воздуха у mono jetronic вычисляется по его температуре, положению дроссельной заслонки и оборотам двигателя. Причём температура косвенно показывает плотность воздуха. Чем он холоднее, тем плотнее. Температура и содержание в выхлопе кислорода, формируют динамический коэффициент или поправку.

Дозирование бензина выполняется в зависимости от массы воздуха и других параметров так, чтобы мотор работал уверенно.

Пуск холодного мотора ЭБУ воспринимает по температуре охлаждающей жидкости, измеряемой соответствующим датчиком.

Mono Jetronic

Для того чтобы через сечение открытого клапана форсунки в единицу времени проходило одно и то же количество бензина, давление должно быть постоянным. Это реализовано с помощью мембранного клапана-регулятора, установленного на блоке впрыска mono jetronic.

Работа на холостом ходу регулируется сервоприводом дроссельной заслонки, полностью открытое и закрытое положение которой определяется ЭБУ по сигналу с соответствующих конечных выключателей (контактов).

Датчик положения дроссельной заслонки

Механический дроссель двигателя 1.8 ААМ оснащен потенциометрическим датчиком его положения. Естественно, с годами протираются дорожки потенциометра или обрывается их контакт с клеммами, что, как было отмечено выше, плохо влияет на ровную и стабильную работу двигателя. Датчик положения продается вместе с самой камерой смешивания, что обойдется дорого. Иногда в продаже появляются восстановленные в заводских условиях датчики. Также умельцами придуманы как способы передвинуть ползунки потенциометра таким образом, чтобы они касались не протертых участков резистивных дорожек. Также можно просто приобрести б/у датчик.

Устройство моновпрыска: особенности

Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

Сам моновпрыск представляет собой систему одноточечного впрыска топлива под низким давлением с электронным управлением, которая используется на бензиновых двигателях. В устройстве имеется одна форсунка, которой управляет электромагнитный клапан. Воздух дозируется посредством дроссельной заслонки.

Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Ремонт моновпрыска пассат б3

Информация применима для ремонта автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997 Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Golf 3 / Фольксваген Гольф 3 (1H1, 1H5) 1992 — 1998 Volkswagen Vento / Фольксваген Венто (1H2) 1992 — 1998

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 — 1988 Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 — 1988 Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992 Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

SEAT Toledo / Сеат Толедо (1L)

порядок работ подходит и для других автомобилей с системой впрыска Mono motronic

Подобных тем уже было немало, но вопросы продолжают появляться. Раз уж позанимался своим, то поделюсь и пусть будет ещё одна с картинками, вроде инструкции. У меня начались периодические проблемы с холостым ходом, то глохнет в сырую погоду, то газует на следующий день после того как подморозит. Да собственно и пора уже впрыском позаниматься ибо несколько лет не трогал… Начинаем с датчика температуры охлаждающей жидкости (ДТОЖ), его снимаем и в «кастрюльку» в качестве которой используем например консервную банку, также потребуется термометр, мультиметр, снег с улицы или лёд из холодильника, небольшая плитка. У меня термометр «стряхнулся» и пользовался датчиком температура мультиметра. Берём датчик, у меня такой, ему лет 10:

Накладываем в банку снег или лёд чтобы температура была около 0 и производим первый замер, потом включаем плитку и производим замер примерно каждые 10 градусов вплот до кипения 100*С. Снега должно быть примерно на сантиметр, чтобы металлическая часть датчика была погружена, а на контакты вода не попала. Мои замеры: 0*С 7,25 кОм 12*С 4 кОм 20*С 2,75 кОм 30*С 1,89 кОм 40*С 1,34 кОм 50*С 1 кОм 60*С 665 Ом 70*С 500 Ом 80*С 360 Ом 90*С 276 Ом 100*С 188 Ом И сравниваем с графиком с форума:

У меня показания достаточно близки и что называется «пойдёт».

Переходим к датчику температуры всасываемого воздуха (ДТВВ), сначала следует проверить проводки от разьёма до элемента(«кристалл», «таблетка» …). К сожалению фотки не сделал… У меня оба провода показали завышенное сопротивление, один около 5Ом, друго почти 200Ом, а это значит что проводники в крышке форсунки закисли, и их нужно дублировать. Для этого я проточил канавки бормашинкой, уложил новые проводки и подпаял к выводам разьёма и самому элементу. Потом замазал поксиполом, можно эпоксидкой и т.п. Бормашина:

элемент с подпаянными новыми проводами:

Теперь переходим к замерам, сначала определяем условное сопротивление проводов прибора:

Таким образом, от каждого малого омического сопротивления будем отнимать примерно 0,2 — 0,3 Ом. Замеряем оба восстановленных проводника от разьёма до элемента:

Теперь с проводниками всё хорошо 0Ом и переходим замеру сопротивления самого элемента:

Так как характеристики у элементов ДТОЖ и ДТВВ одинаковы пользуемся тем же графиком. У меня в мастерской температура почти комнатная и сопротивление ДТВВ соответственное…

Требования к настройке моновпрыска на «Ауди»

Подобраться к узлу можно, удалив воздушный фильтр. Нужно осмотреть, правильно ли установлен зазор концевого выключателя регулятора холостого хода. Как действовать без ошибок?

• Автозажигание выключается. Со штекера РХХ снимается колодка. К двум контактам, размещенным наверху, подается 6V. Регуляторный шток при этом должен задвинуться.
• Для грамотной настройки моновпрыска “Ауди 80” следует отрегулировать положение амортизатора.
• К двум контактным выходам PXX внизу присоединяется тестирующий прибор. Удобнее использовать аппарат, умеющий издавать звуки: короткое замыкание легче выявить.
• Теперь дело за щупами в 0,45 и 0,5 мм. Они выступят помощниками в измерении расстояния между винтом дросселя и штоком PXX. Замыкание должно произойти при вставлении полумиллиметрового щупа. Этого не должно случиться при применении второго щупа.
• Контрольный замер в настройке моновпрыска «Ауди» имеет значение для нормального функционирования агрегата. Разъем РХХ задействовать в этом случае не понадобится. Включается зажигание, и потенциометр помогает замерить опорное напряжение. О неисправности можно судить по показаниям, отличным от 5V. При незначительной разнице, к примеру, в 0,2 В, можно говорить о неполадках в электросети. Лучше обратиться к мастерам для квалифицированной диагностики, чтобы наверняка выяснить причины дефектов или для настраивания рабочего режима конструкции.

Частые проблемы

В лексиконе автомобилистов моновпрыск любовно называют «моником», и его неполадки отнюдь не радуют. С чем сталкиваются сервисмены?

• Наблюдается «гуляние» оборотов. Это говорит о дефектах температурных датчиков.
• «Ласточка» теряет мощность – значит воздух проник в узел.
• Из-за залипания «концевика» на регуляторе холостого хода мотор находится в постоянном режиме холостых.
• Движок отказывается заводиться.
• Отпустив педаль газа, автолюбитель видит, что упали обороты.

Ремонт и регулировка (с фото)

1. Открывается капот, с помощью торцовой головки на 10 откручивается моновпрыск, прокладка под ним заменяется новой.

   Моновпрыск снимается торцовой головкой

2. Тщательно проверяются контакты датчика моновпрыска. Если они окислились — зачищаются наждачной бумагой.
3. Если проблемы наблюдаются после замены свечей зажигания, в двигатель возвращаются старые свечи и он вновь проверяется на стабильность работы. Если выясняется, что проблема именно в свечах, в двигатель устанавливается другой комплект новых свечей (лучше, если они будут от другого производителя) и снова проводится проверка.
4. Крышка трамблёра заменяется новой.

5. Откручивается бензонасос, дроссельная заслонка очищается от копоти.

   Бензонасос снят, можно осматривать провода и датчик

6. Проводится визуальный анализ проводов на датчике заслонки и оценивается целостность их изоляции и плотность контактов. В повреждённых местах провода датчика обматываются изолентой.

7. Как правило, после какого-то из вышеперечисленных действий проблема неравномерного впрыска решается. Но перед установкой на автомобиль моновпрыск обязательно настраивается. С помощью мультиметра измеряется сопротивление на выходах датчика температуры поступающего воздуха. Результат замера сравнивается со значением, указанным в инструкции по эксплуатации автомобиля (ориентировочно: если температура воздуха в момент замера комнатная и составляет 25°С, то сопротивление должно составлять 1.8 кОм).

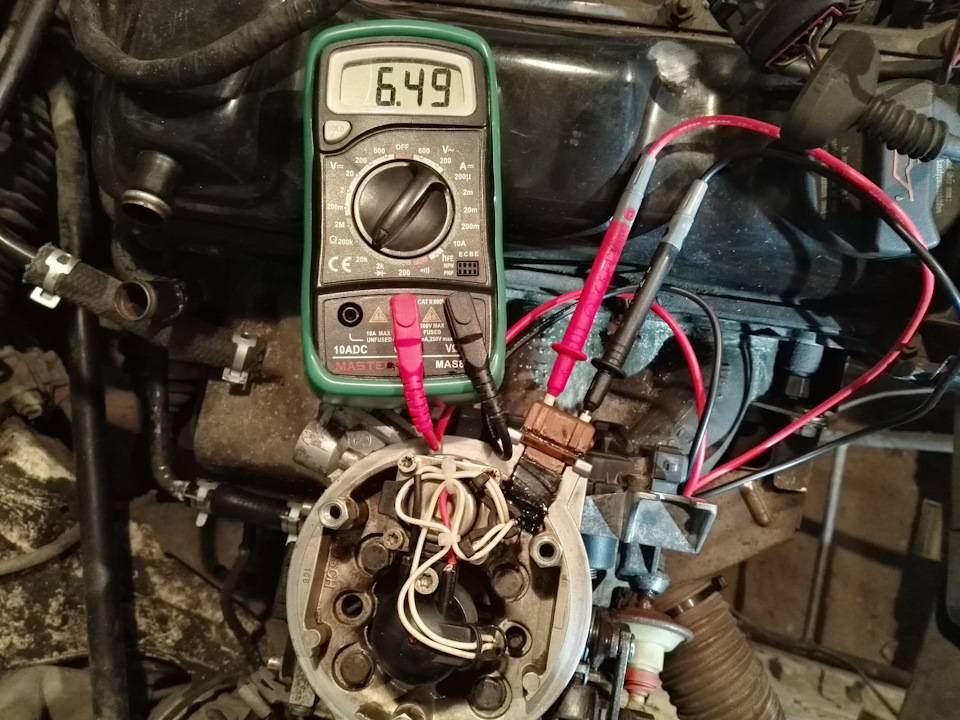

   Сопротивление на выходах датчика измеряется мультиметром

8. Далее датчик поступающего воздуха немного нагревается с помощью обычной зажигалки, при этом отслеживается изменение его сопротивления. Если оно при нагреве датчика снижается, а при охлаждении увеличивается, значит, датчик исправен и проблем с ним после установки не будет.
9. Тем же мультиметром измеряется сопротивление форсунки (на этой модели Volkswagen оно варьируется в пределах от 1,3 до 1,6 Ом).
10. Теперь в моновпрыске выставляется точный зазор холостого хода. С автомобильного аккумулятора на контакты регулятора впрыска подаётся напряжение в 12 В. Акселератор при этом устанавливается в крайнее положение. Мультиметр переключается в режим «короткого замыкания» и его контакты подключаются к регулятору на акселераторе. Необходимо добиться того, чтобы между концевиком акселератора и штоком появился небольшой зазор, ширина которого не должна превышать 0.5 мм (это расстояние проверяется плоским щупом, который вставляется в образовавшийся зазор). На мультиметре при этом должно отобразиться короткое замыкание. Если его нет, значит, зазор слишком велик и он уменьшается с помощью регулировочного болта (он находится под моновпрыском).

11. Теперь регулируется дроссельная заслонка. Блок моновпрыска устанавливается на двигатель, разъём подключается к форсунке. Также подключаются датчики положения заслонки и поступающего воздуха. Подключаются топливные трубки. После этого с аккумулятора снимается отрицательная клемма, а ключ в замке зажигания поворачивается. При этом происходит сброс всех настроек в бортовом устройстве, в том числе и настроек положения заслонки. Они автоматически устанавливаются на значения, установленные производителем по умолчанию. После сброса отрицательная клемма снова подключается.

    Моновпрыск установлен, проверяются контакты заслонки

12. Мультиметром измеряется напряжение на пятом и первом контактах в разъёме заслонки (зажигание при этом включено). Оно не должно превышать 6 В. Затем мультиметр переключается на первый и второй контакты разъёма заслонки. Напряжение там должно составлять 0.184 В.

    Так контакты располагаются в разъёме дроссельной заслонки Volkswagen Passat B3

13. Если этих значений напряжения не наблюдается, то производится настройка: 4 винта на крышке заслонки ослабляются, мультиметр подключается к первому и второму контакту разъёма, крышка при этом поворачивается либо в одну, либо в другую сторону. Напряжение, фиксируемое мультиметром, при этом меняется. Как только будет найдено положение крышки с оптимальным напряжением, болты затягиваются. На этом регулировка завершается.

Видео о работе с системой

Как видно из этой статьи, при ремонте моновпрыска на Volkswagen Passat B3 автомобилисту придётся действовать методом исключения, раз за разом проверяя и отбрасывая возможные причины неравномерной подачи топлива до тех пор, пока не будет установлен настоящий «виновник». Это занимает много времени, но это единственный способ точно выявить причину неполадок. А дальше всё зависит от показаний мультиметра, который обязательно должен быть качественным (пользоваться дешёвыми китайскими приборами при выполнении этой работы категорически не рекомендуется).
