Наглядный пример работы лепесткового клапана на скутере

Как проверить электроклапан на скутере

Постараемся разобраться, как проверить электромагнитный клапан на скутере или мопеде.

Это несложная операция. Начнем по-порядку:

• следует проверить, закрыт ли канал обогатителя иглой электроклапана. Произведите запуск холодного двигателя и проследите за изменением холостых оборотов. Вначале они увеличены, а потом уменьшаются до нужной частоты. В этом случае можно сделать заключение об исправности пускового обогатителя и не заниматься поиском его неисправностей;
• если пуск скутера произошел без проблем, но частота вращения двигателя после достижения им рабочей температуры не снижается и остается высокой, велика вероятность, что пусковой обогатитель неисправен. В этом случае необходимо проверить работоспособность электроклапана;

Проверка электроклапана на скутере

если завести силовой агрегат удается только после длительных и изнурительных нажатий на кикстартер, карбюратор не засорен, уровень бензина в поплавковой камере выставлен правильно, и компрессия не упала, то скорее всего с работой пускового обогатителя возникли проблемы, и он нуждается в проверке.

Итак, мы подошли вплотную к проверке пускового обогатителя скутера на работоспособность. Для выполнения этой операции необходимо отсоединить провода, связывающие электроклапан с электрической сетью скутера. Затем следует открутить крепление электроклапана к корпусу карбюратора и извлечь его. Далее потребуется подготовить пару изолированных проводов, длина которых позволит соединить клеммы пускового обогатителя с аккумуляторной батареей.

При подключении нет необходимости соблюдать полярность, так как электроклапан питается от сети с переменным напряжением

Важно обратить внимание, чтобы освобожденные от изоляции концы проводов не касались друг друга. Остается подключить провода к фишкам и подать к обогатителю питание 12 вольт от батареи

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства

Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства. Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя.

Не стоит огорчаться и пытаться отремонтировать электроклапан – стоимость нового в зависимости от модели мопеда варьируется в интервале 5-7 долларов. При покупке желательно иметь с собой старый пусковой обогатитель или четко выяснить у продавца соответствие предлагаемых им запчастей марке скутера.

Разбираем карбюратор

Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.

Последовательность разборки карбюратора: 1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку. 2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке. 3. Ось поплавка вынимается и освобождается поплавок с иглой

Особое внимание мелким деталям. 4

Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.

Зазоры клапанов скутера — регулировка

Инструмент: Плоскогубцы, фигурная и/или минусовая отвертки, ключи 9 и 8 мм (головки) и на 13, щуп для установки зазора клапанов — 0,05 и 0,1 мм

Регулировка зазоров клапанов — процедура для нового скутера обязательная, причём сделать это необходимо как можно быстрее после покупки. Затем примерно каждые 2500 — 3000 км. Но если характерное пощелкивание, похожее на цокот, раздается из головки цилиндра раньше, ждать регламентного ТО не стоит. Если возможно, — первый раз регулировку зазоров производить вместе с кем-то, кто этим уже не раз занимался. Но это необязательно

ВНИМАНИЕ! Регулировка зазоров клапанов скутера производится только на ХОЛОДНОМ двигателе, поскольку эти зазоры — тепловые

Для начала освободим доступ с крышке головки цилиндра. Для этого снимаем сидение (унитаз). Должна получиться картина, как на рисунке. При низкой окружающей температуре с пластиком необходимо работать аккуратно, он становится хрупким.

Регулировка зазоров клапанов Теперь откручиваем винты (1), крепящие клапанную крышку (2). При наличии трубки, — демонтируем её.

Перед тобой теперь вот такая картина — кулачки клапанов, коромысла, распредвал, звёздочка распредвала.

Теперь для настройки зазоров клапанов необходимо настроить верхнюю мёртвую точку (ВМТ) поршня, т.е. поймать момент, когда поршень будет находиться в предельном верхнем положении. Это не сложно. Но будь внимателен: у четырёхтактных двигателей две ВМТ, в начале 1-го и 3-го тактов. Нам нужен 3-й такт.

Для поиска ВМТ снимаем облицовку вентилятора для генератора. Ключом на 13 поворачиваем по часовой стрелке шестигранник на крыльчатке охлаждения генератора до тех пор, пока риска на маховике генератора с меткой «Т» не совпадёт с выступом, что сбоку маховика.

Теперь смотрим на звёздочку распредвала. Два маленьких (1) и одно большое (2) её отверстия должны расположиться, как на рисунке. При этом клапана должны быть закрыты, и при лёгком колебании маховика генератора они не должны двигаться. Так называемое положение «3-го такта», а точнее, начала этого такта.

Теперь можно приступать непосредственно к регулировке зазоров. Для начала нужно зазоры проверить. Щупом 0,05 мм проверяем впускной (верхний) клапан — просовываем щуп между регулировочным болтом и клапаном. При нормальной настройке щуп должен входить с небольшим трудом, и передвигать его в зазоре нужно с небольшим усилием, но так, чтобы на нём не оставалось царапин.

Если требуется настройка, нужно ослабить контргайку («снаружи»). Затем изменить зазор можно путём вращения болта настройки («внутри») — по ч/с меньше, против ч/с больше. Затем, не отпуская регулировочного болта, затягиваем контргайку. Здесь нужно быть аккуратным, — после затяжки контргайки зазор, возможно, изменится. Поэтому перепроверяем зазор.

Аналогичные действия с клапаном выпуска. Только доступ к нему более трудный, и зазор 0,1 мм.

Всё. Теперь собираем всё в обратном порядке. Попутного ветра!

Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг

Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.

Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.

Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.

Тюнинг лепесткового клапана на скутере – Скутер-Эксперт — онлайн журнал о скутерах и технике

Лепестковый клапан – надежный барьер, который во время рабочего такта не позволяет топливно-воздушной смеси возвращаться обратно в карбюратор. Тюнинг лепесткового клапана актуален только на двухтактных скутерах, по той простой причине, что последний не устанавливают на четырехтактные двигатели по вине совершенно другого механизма газораспределения.

От правильной работы этого клапана зависит скорость реакции двигателя, а также масса других ньюансов. Обычно, лепестковый клапан на двухтактном скутере установлен непосредственно на входе в картер. Он может быть различной формы, но в стандарте это односкатный или двускатный элемент, напоминающий домик. Именно в качестве покрывного материала для этого домика и выступают так называемые «лепестки», который в тюнинговом мире чаще изготавливаются из карбона – прочного и легкого материала.

Тюнинг лепесткового клапана чаще требуется именно на односкатных моделях. Чаще такие можно встретить на двигателях Honda (18, 27, 24, 30 и др.), Suzuki (AD-50), вертикальные моторы Minarelli и основная часть двигателей скутеров Пежо. Часто заводской компоновки лепесткового клапана на этих скутерах бывает не достаточно при тюнинге, следовательно, клапаны лучше заменить.

Для остальных двигателей, иногда достаточным можно считать лишь замену лепестков, часто на карбоновые

Следует брать во внимание, что серьезный тюнинг скутера обязательно должен включать в себя просмотр этого элемента и при необходимости должна проводиться замена на соответствующие детали из более прочных материалов с продуманной компоновкой

Регулировка холостого хода на скутере

После того как двигатель будет прогрет можно проводить настройку холостого хода, делается это при помощи специального винта, расположенного на любом карбюраторе. Холостой ход регулируется для того, чтобы скутер правильно и бесперебойно работал при простое. Расположение винта может быть разным, это зависит от модели скутера. Например, у скутера Honda винт расположен по центру, с левой стороны установлен винт качества смеси.

Процесс регулировки достаточно прост, как только скутер будет заведет, вращайте винт, где при закручивании обороты будут увеличиваться, открытие жиклера уменьшает обороты. Опять же, делается регулировка только на хорошо прогретом двигателе.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Для чего нужен лепестковый клапан на скутере

На изображениях выше Вы видите работу двигателя 2Т с лепестковым клапаном и без. Много объяснять здесь нету смысла, лепестковый клапан нужная вещь.

Что дает применение лепестковых клапанов?

1) Лепестковый клапан экономит топливо. При движении поршня вверх, в картерном пространстве возникает разрежение. Благодаря этому туда начинает всасываться атмосферный воздух, который проходит через карбюратор, смешивается там с бензином и образует топливную смесь. Смесь засасывается до того момента, пока поршень идет вверх. Но как только поршень начинает двигаться вниз, смесь еще некоторое время продолжает двигаться в картер по инерции, но потом изменяет свое направление. Она движется назад через впускной канал, карбюратор, воздушный фильтр и вылетает в атмосферу. Там она рассеивается и больше никогда не попадает в двигатель. Это хорошо демонстрирует первая анимашка.

2) Лепестковый клапан увеличивают мощность двигателя на малых и средних оборотах. Думаю, совершенно очевидно, почему это происходит – благодаря клапанам, в картер, а за тем и в цилиндр попадает больше смеси. То есть, после установки клапанов, в цилиндр попадает и та смесь, которая попадала туда всегда, и та, которая раньше вылетала в атмосферу.

3) Лепестковый клапан повышают приемистость снегохода. Это является прямым следствием предыдущего пункта – увеличения мощности.

4) Лепестковый клапан обеспечивает устойчивый холостой ход. Режим холостого хода – это всегда самые низкие обороты, на которых работает двигатель. И именно на этих оборотах эффект выплевывания смеси, описанный в первом пункте, выражен наиболее ярко. При этом, с точки зрения газодинамики, на низких оборотах параметры смеси является наиболее нестабильными. В результате, при каждом движении поршня, в картер попадает разное количество смеси, и это приводит к неровной работе двигателя – он трясется, вибрирует, у него плавают обороты, и все это очень хорошо заметно на слух. С клапанами все становится значительно лучше, поскольку при каждом движении поршня в картер начинает попадать более точное и одинаковое количество смеси. На практике разница чувствуется сразу.

5) Клапана облегчают запуск двигателя. Ну, тут тоже все просто: запуск двигателя всегда производится на самых низких оборотах, которые еще ниже чем холостой ход. Ну, а в этом случае эффективность клапанов максимальная! Если в цилиндры поступает увеличенная и стабильная порция смеси, то, конечно же, такой двигатель заводится лучше! Или, как еще любят говорить – «с пол тыка». Думаю, что никто не станет спорить, что это хорошо!

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Профилактика поломок мотора мопеда

Чтобы увеличить срок работы не только клапанов, но и всего двигателя мопеда «Альфа» в целом, надо следовать таким рекомендациям:

• заливать лишь качественное топливо – это исключает вред системе распределения газов, а также не оставит лишних следов изнутри;
• нужно отслеживать изменения на датчиках, свидетельствующих об изменениях в состоянии мопеда;
• стоит время от времени менять масло полностью;
• нельзя допускать перегрева мотора, особенно при летней жаре. Аналогично недопустимо подвергать двигатель резким перепадам температур. Поэтому при выезде ну улицу зимой не стоит сразу же трогаться с места – надо дать мотору прогреться. Так исключается ускоренный износ металла, используемого в транспортном средстве;
• обязательна поддержка мопеда в чистоте – регулярная чистка от грязи хотя бы на поверхности, чтобы она не накапливалась слоями, затрудняя дальнейший ремонт в будущем. Хранить транспорт на постоянной основе нужно лишь в помещении;
• на зиму аккумулятор потребуется снять, если мопед не будет использоваться. Это исключит образование конденсата и другие проблемы – перед повторным монтажом элемента его стоит подзарядить.

Надо всегда держать наготове ящик с инструментами именно для мопеда. Это полезно не только при ремонте, но и для других целей вроде подтягивания крепежа, так как он способен откручиваться со временем. В итоге будет обеспечено не только надёжное удержание клапана двигателя, но и общая безопасность при езде в любых условиях.

Стоит учитывать, что инструкция может быть полезной при исправлении дефектов других моделей мопедов/скутеров, где различается объём двигателя. В этой ситуации будет отличаться зазор с двух сторон. В остальном потребуется изучить дополнительно руководство по ремонту транспортного средства для определения верных параметров. В гараже понадобится небольшой стол для размещения на нём двигателя при его демонтаже и полной очистке – так работа будет гораздо удобнее и эффективнее.

Как отрегулировать клапана на мопеде Альфа — пошаговая инструкция 4.3 (86.67%) 6 проголосовало

Когда нужно регулировать клапана

Совет!
Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.

Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.

Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:

• Пассатижи;
• Крестовая отвёртка;
• Пара рожков на 8 и 9;
• Торцевой ключ на 10;
• Щупы 0.05 и 0.1 мм.

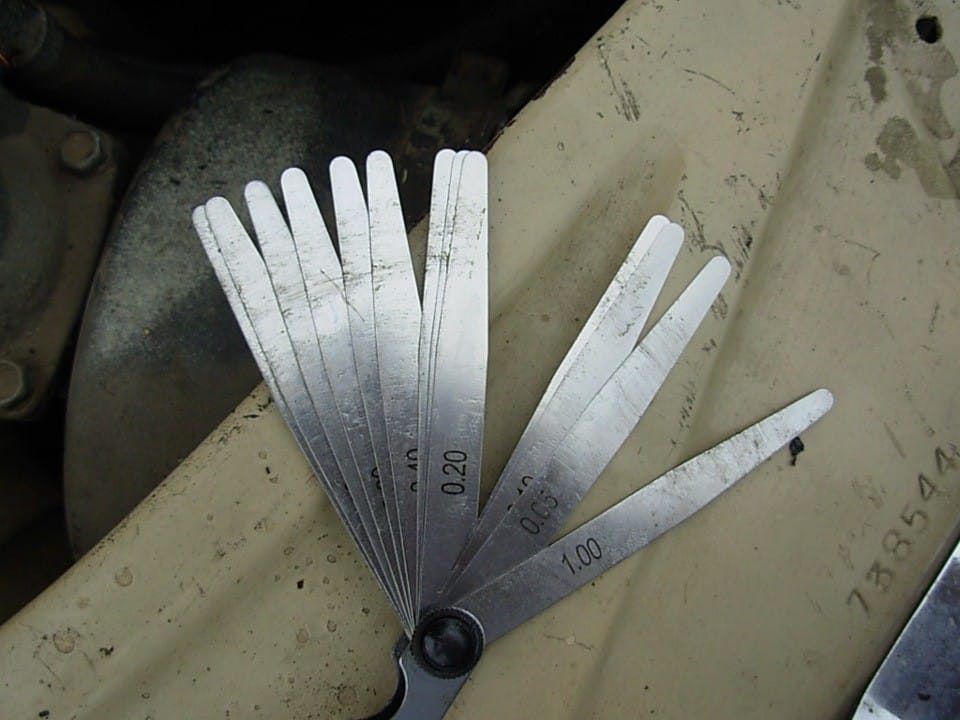

Щупы

Внимание!
Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

Виды клапанов для резиновой лодки

Деталь состоит из заглушки, фиксирующей части – «стакана», жестких прокладок, механизма подачи и регулировки. К продаже предлагается продукция итальянского, российского, украинского, китайского производства. Универсальных моделей не существует, поэтому любые клапана на резиновую лодку купить не получится. Плавсредство вместе с устройством должны быть одного бренда.

В настоящее время производители выпускают три варианта конструкций для резиновых суден:

Продукции высокого качества присущи следующие характеристики:

· большой срок эксплуатации; · наличие крышки, которая обеспечивает защиту от мусора, грязи, · полноценная воздухонепроницаемость, обеспечиваемая специальной прокладкой на крышке и мембране; · возможность быстрой замены при повреждении.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.

Ручной

Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.

В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа

Автоматический

Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

• корпуса, в котором расположен электроклапан;
• керамического нагревателя, питающегося от бортовой сети;
• подпружиненного привода со штоком, связанного с толкателем и заслонкой.

Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.

Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.

Пусковым обогатителем без электронагрева оснащены старые модели скутеров

Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.
