Схемы мини снегоходов, сделанных своими руками
Общую компоновку и кое-какие идеи о конструировании этих аппаратов мы уже рассмотрели здесь и здесь. Настало время поговорить о том, можно ли еще уменьшить размеры устройства. Иными словами, разберем, как делать своими руками мини снегоходы. Видео, которые будут представлены в этой статье, помогут визуально представить себе всю конструкцию.
Начнем обзор вот с такой интересной модели:
За исключением одной детали, все остальное в этом мини снегоходе сделано своими руками. Как? Об этом подробно рассказывает видео:
Как видим, подробно разобрана ходовая часть. Оригинальная система грунтозацепов, стоит присмотреться и, возможно, взять на вооружение.
Представляет интерес и вот такое решение:
Этот снегоход хоть и мини, но, как видно из фото, может быть и одноместным, и двухместным.
Любопытна вот эта конструкция мини снегохода:

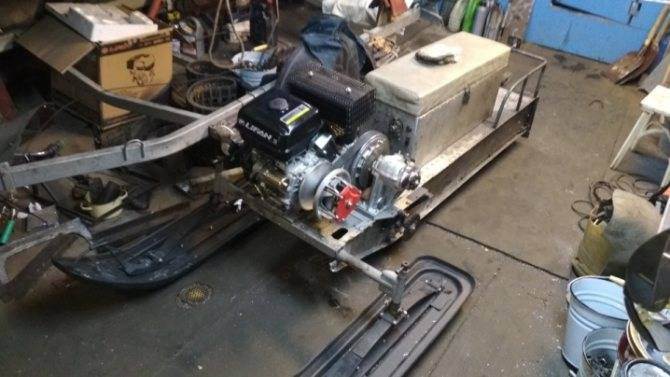

Примечательна она тем, что движок взят от мотопомпы (163 м³), автомат регулировки просто заблокирован проволочным кольцом.
А вот такой интересный аппарат может получиться из скутера или мопеда:
По сути дела имеем просто сменный модуль в мини снегоходе. Понятно, что просто так, с бухты-барахты, приличный мини снегоход своими руками не сделаешь. Тут надо, чтобы эти самые руки из правильного места росли, нужны смекалка, слесарные навыки, знание физики в конце концов (хотя бы в объеме средней школы). Но, согласимся, когда готовое изделие, сооруженное самостоятельно, нормально поедет по снегу – это круто.
Полученные сведения помогут избежать самых распространенных ошибок. Ленту, кстати, нужно брать морозостойкую, иначе могут быть проблемы при низких температурах.
Как стыковать гусеницу? Двумя способами.
- В стык. Разрезаем ленту по грунтозацепу, срезаем его заподлицо с лентой, аккуратно стыкуем, устанавливаем скобы на место (накладки транспортерного ремня).
- Внахлест (самый простой способ). Разрезаем ленту в нужном месте, соединяем болтиками (до шести штук).

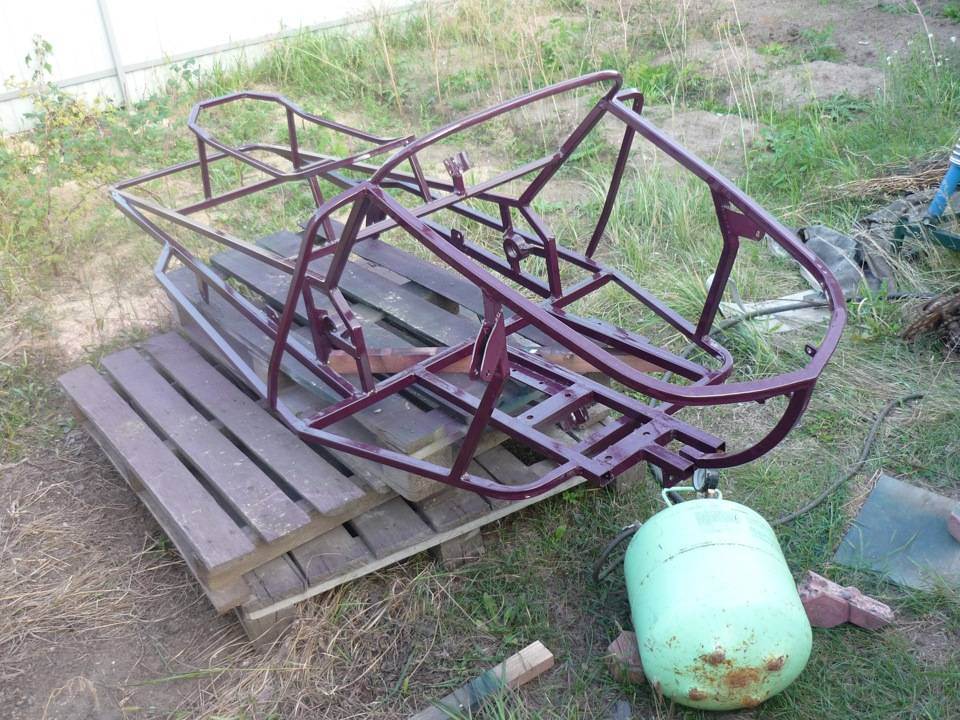

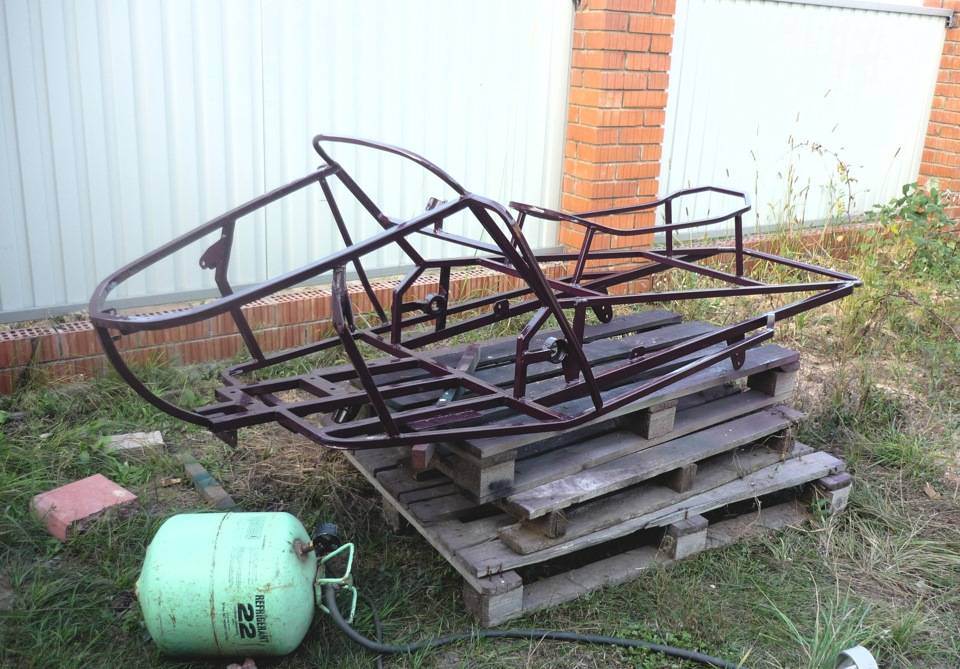

Постройка началась с изготовления рамы:
Рама собрана и сварена из профильной трубы по собственным чертежам.

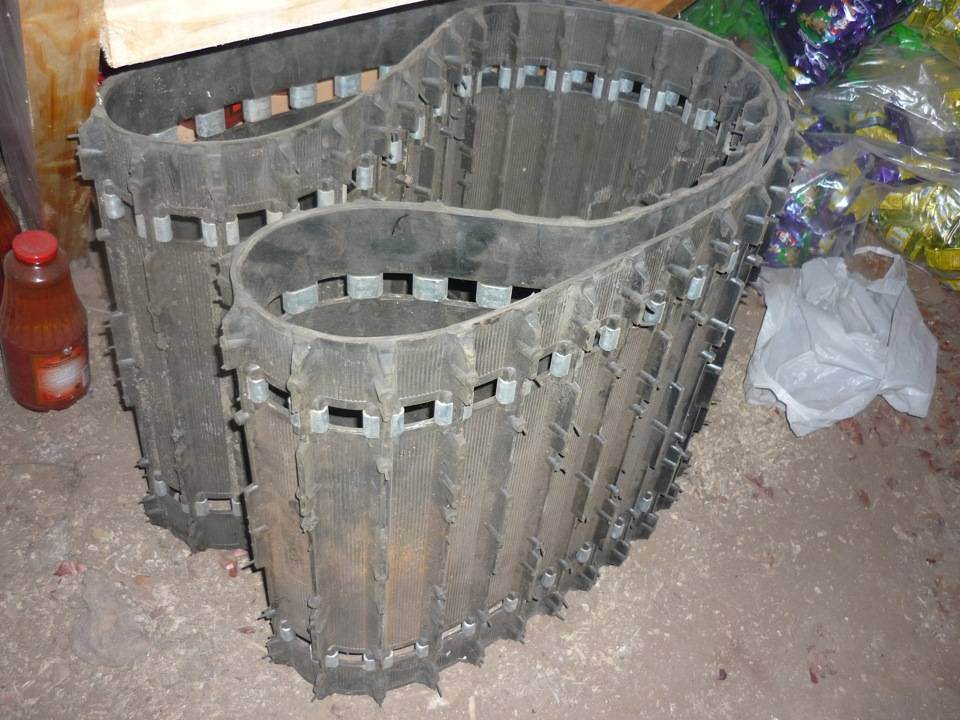

Были закуплены: двигатель, гусеница, ролики, ведомый и ведущий валы со звездочками, ведущий и ведомый вариаторы (ведущий вариатор “Сафари”).

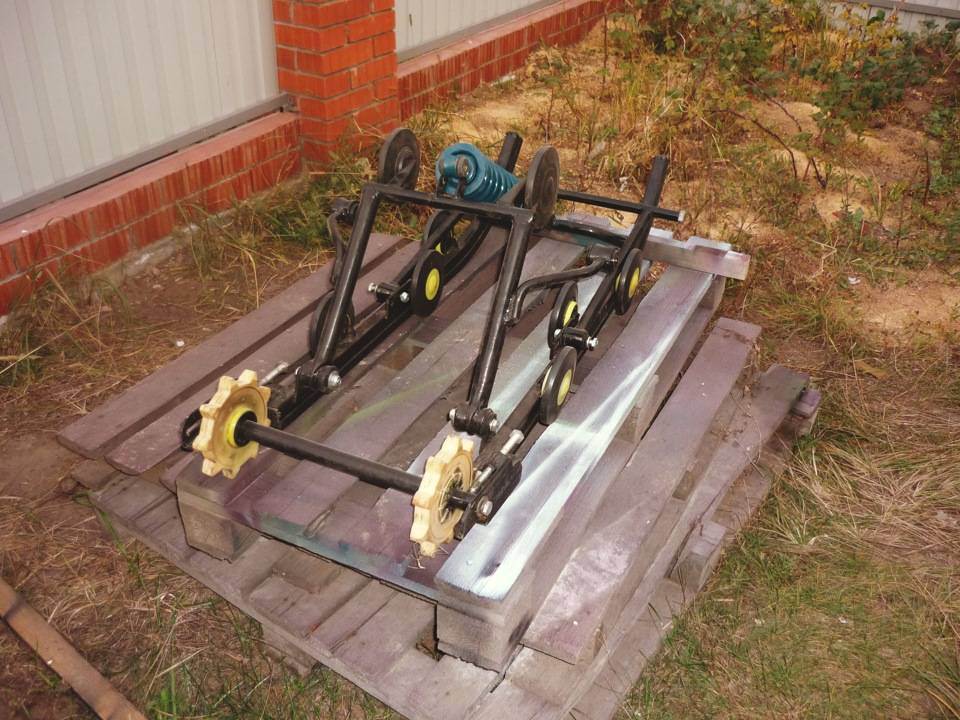

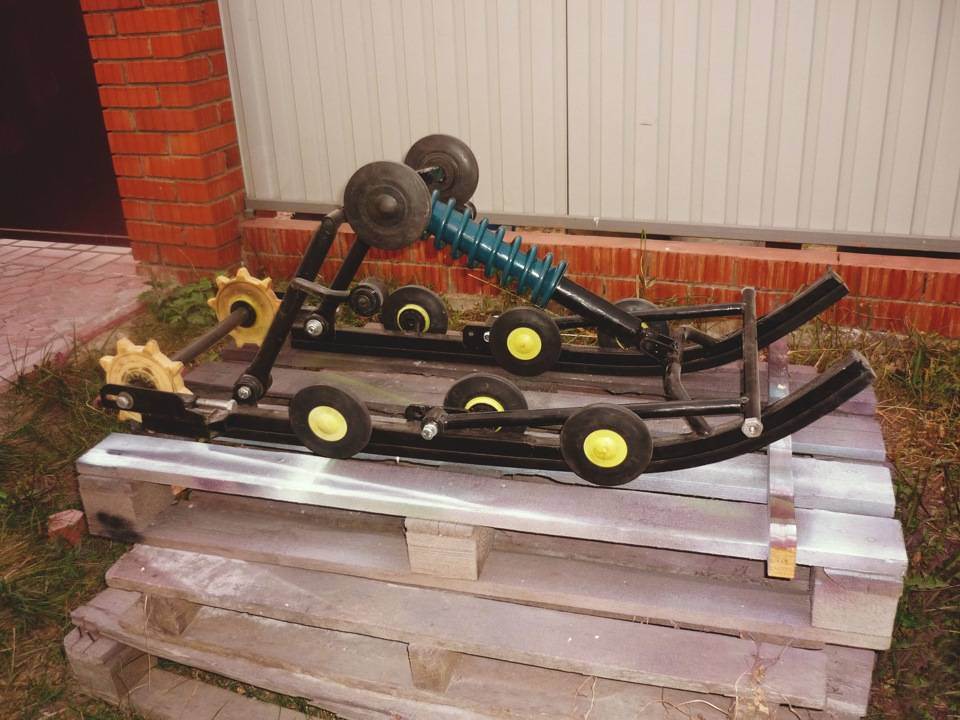

После этого началась сборка ходовой части:

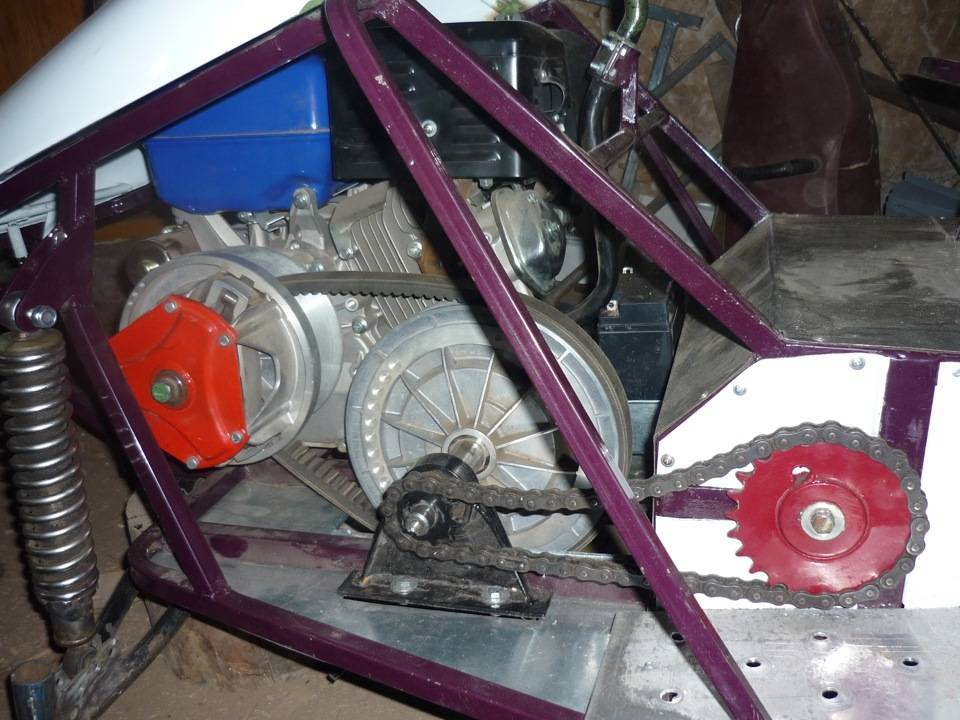

Начался процесс сборки:Установка ведомого вариатора с ремнем на раму.

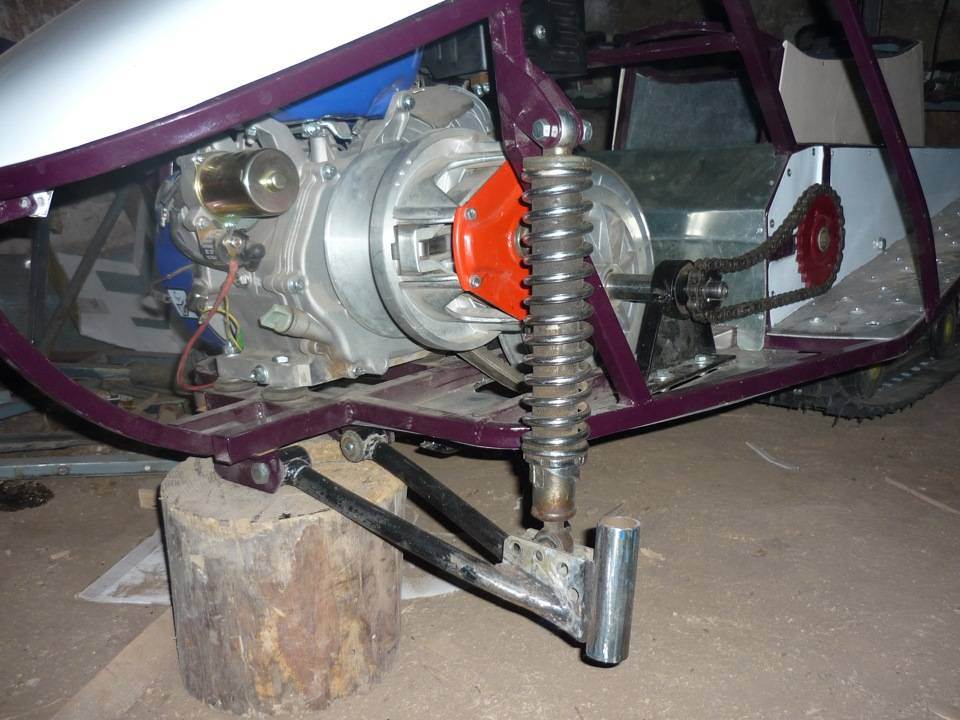

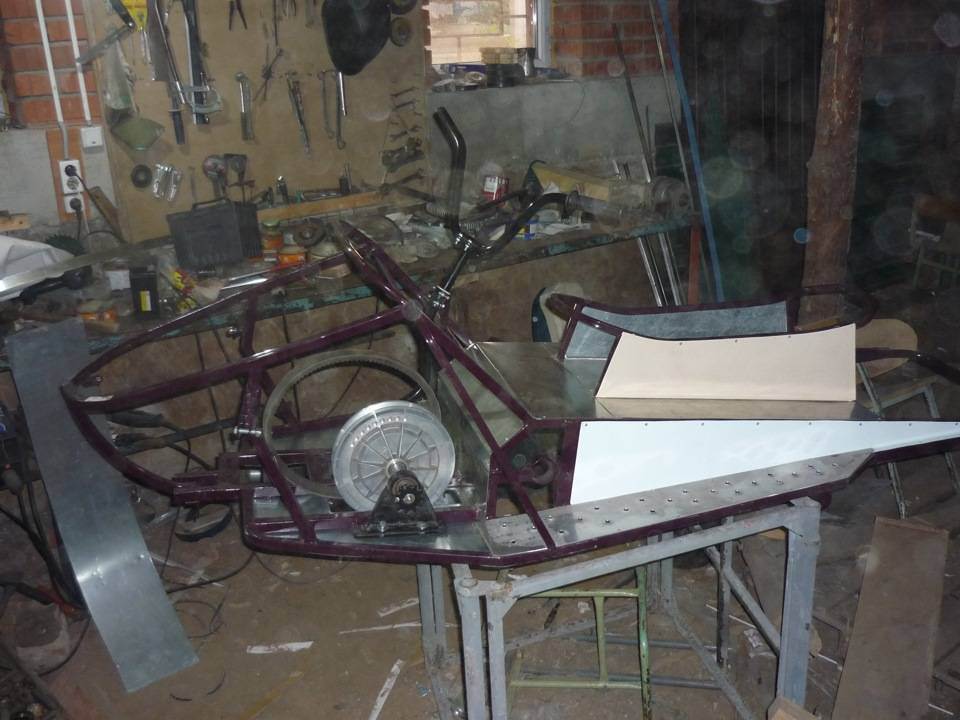

Сборка передней подвески, установка двигателя и регулировка вариаторов.Двигатель, для меньшей вибрации, установлен на резиновые подушки.
Все узлы и агрегаты были установлены на свои места, после чего началось изготовление обшивок:Накладки моторного отсека изготовлены из пластика (полипропилена).

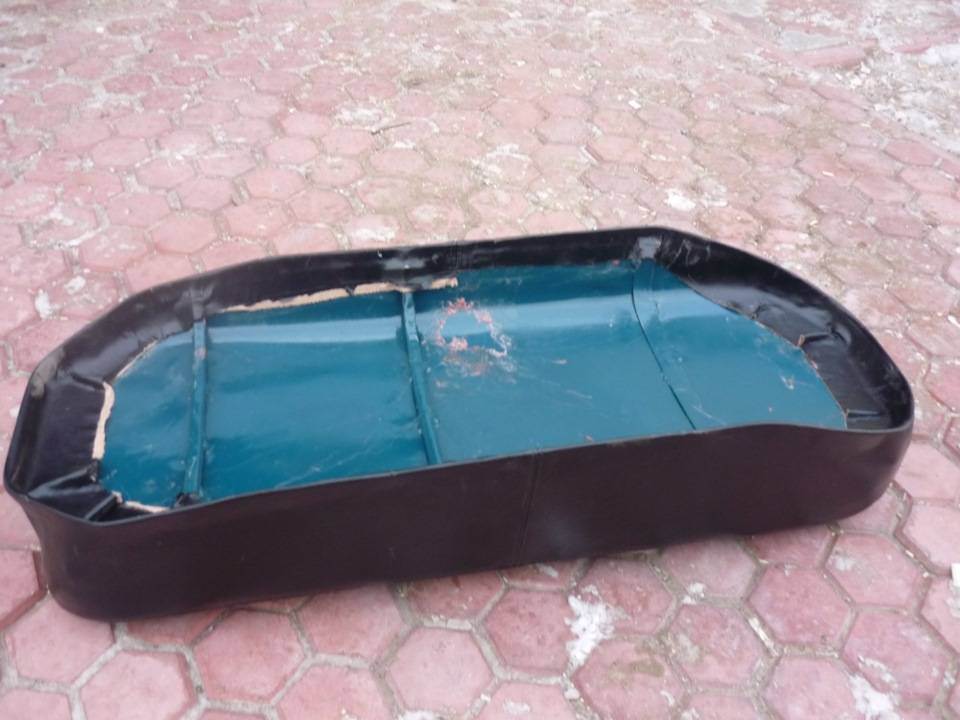

Изготовлено сидение на металлическом каркасе с мягкой набивкой и обтянуто искусственной кожей.

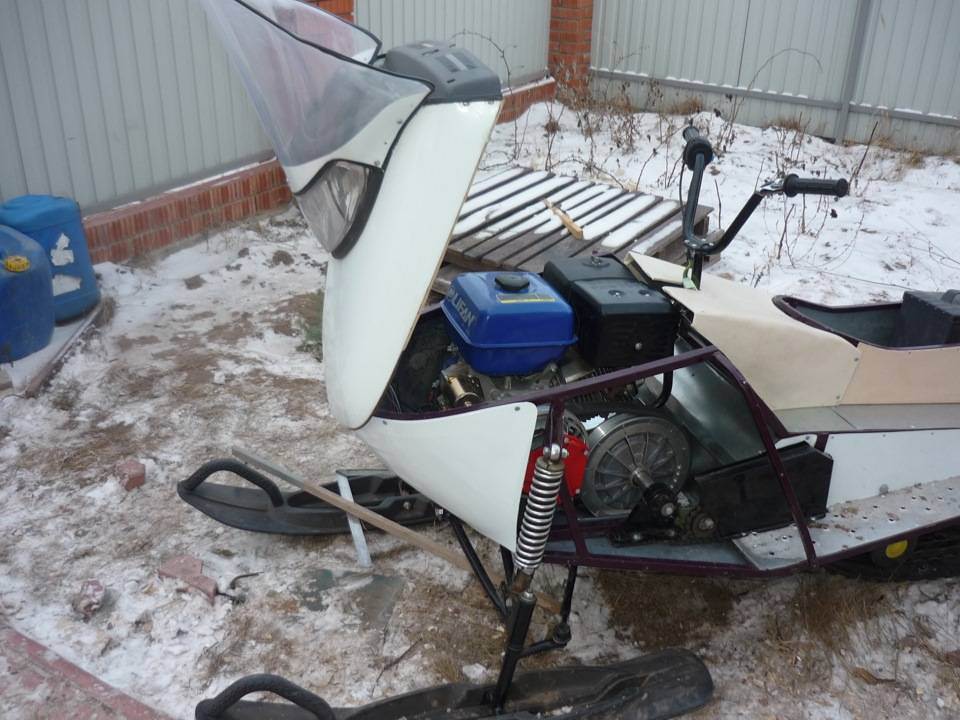

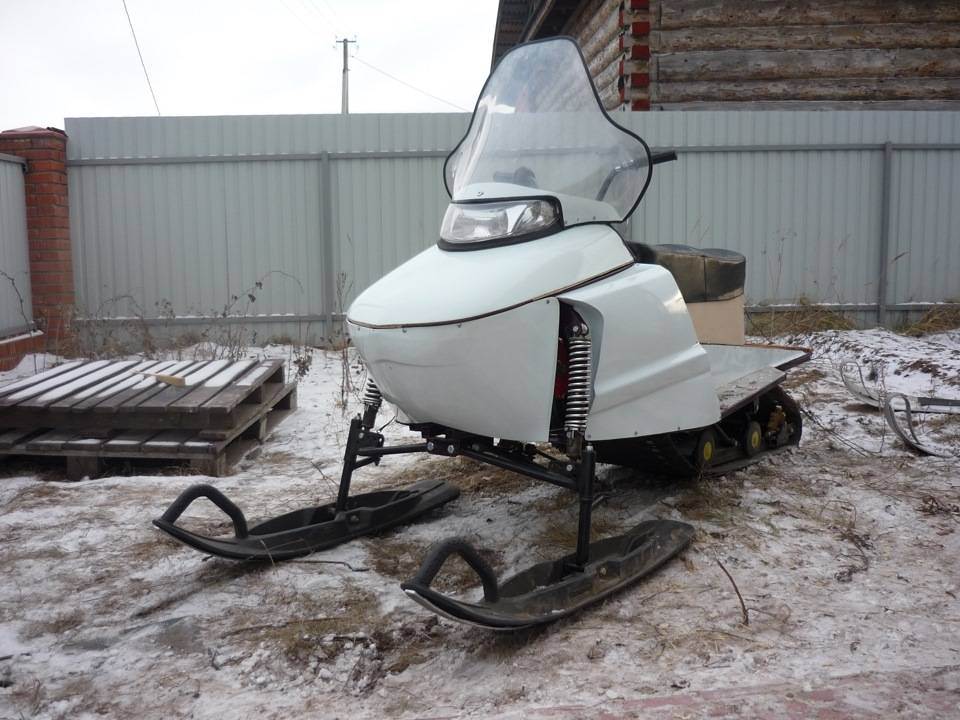

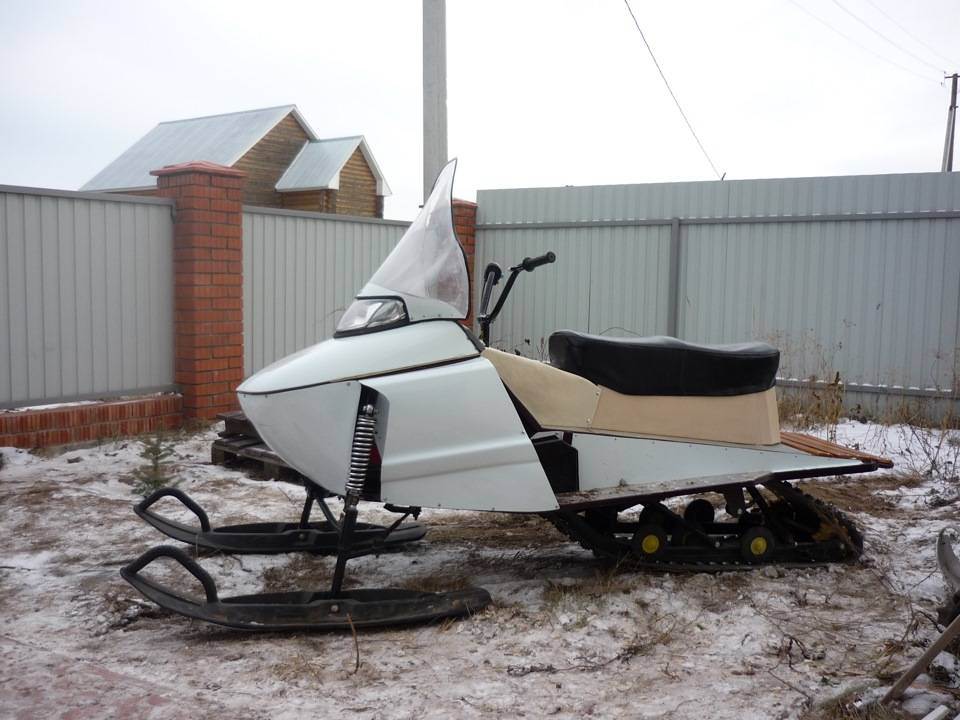

И вот он, красавец! Стоит во дворе и ждет снега

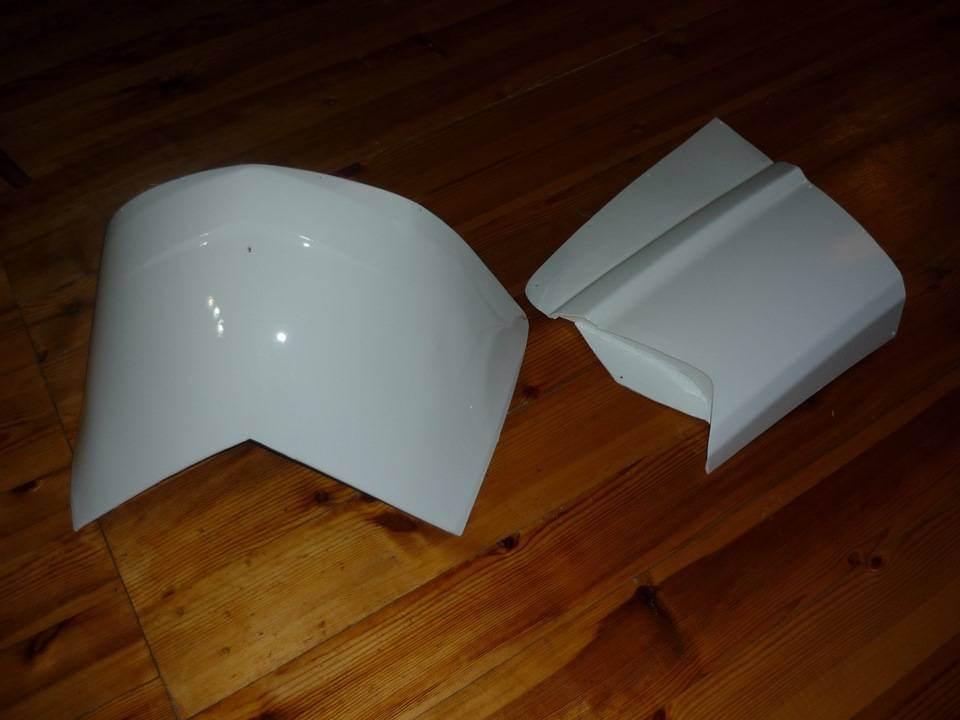

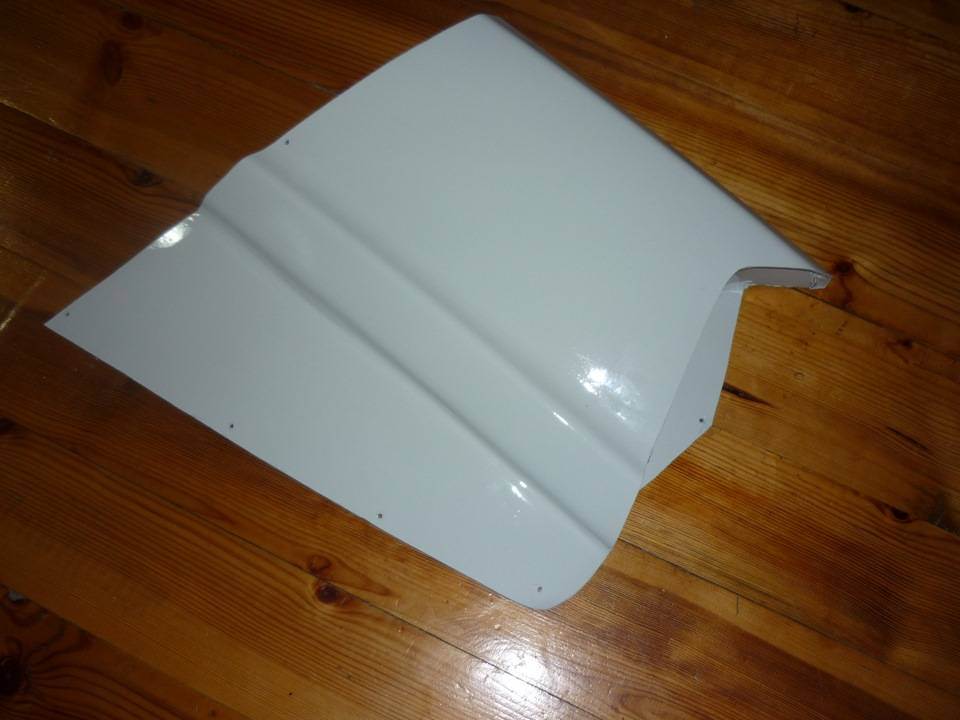

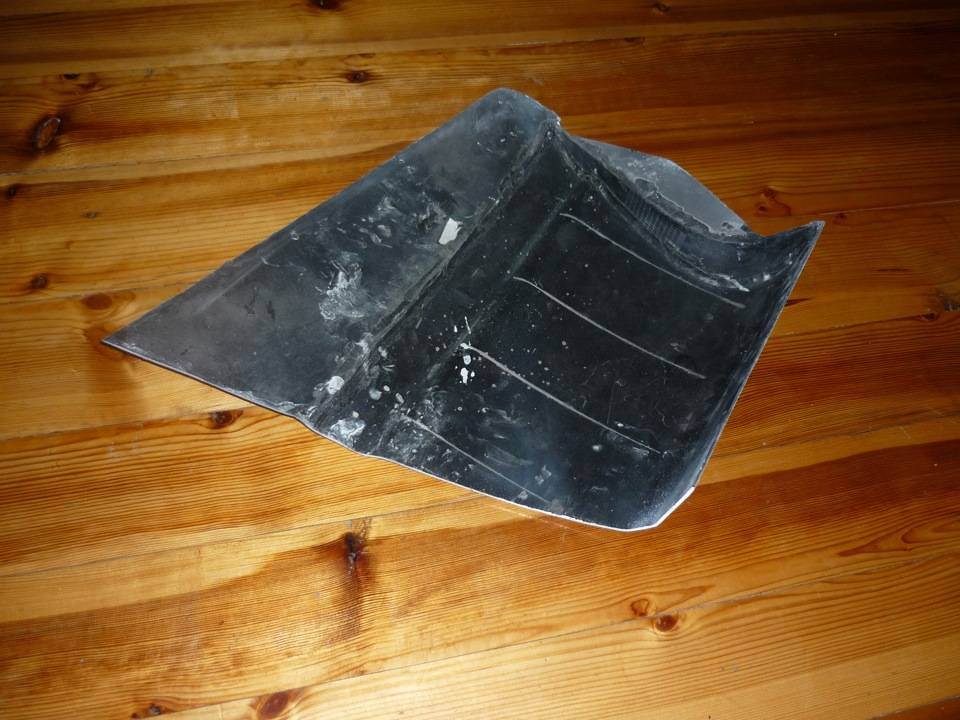

Лобовое стекло от снегохода “Тикси”, фара от скутера “Атлант”, капот изготовлен из капота ВАЗ2110. Лыжи от снегохода “Тайга”.

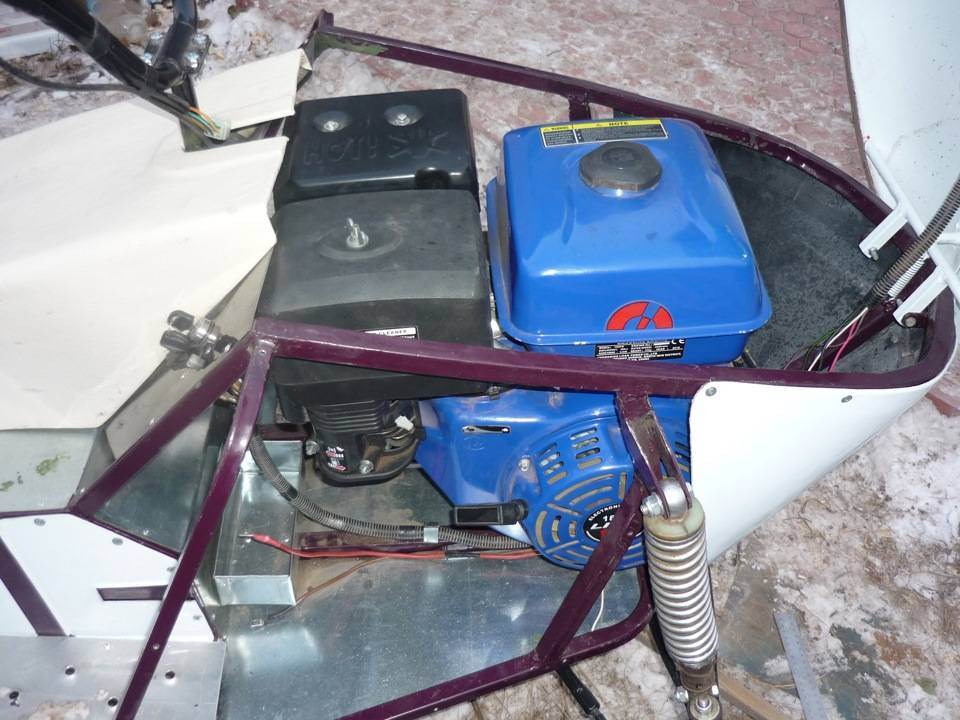

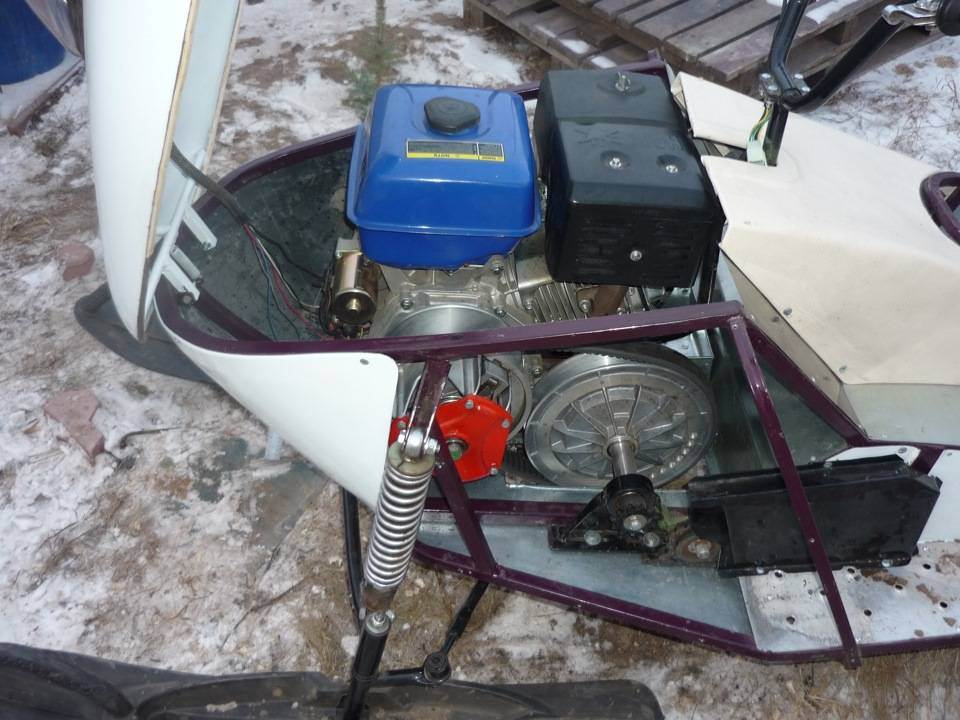

Есть свободный доступ к узлам и агрегатам для ремонта и регулировки:
Окончательно с цветом и названием не определились. Ждем ваших вариантов )
2 План переделки мотоблока в снегоход
В первую очередь нужно продумать, как будет выглядеть ваш будущий «монстр», и перенести свои мысли на чистый лист бумаги. Если с черчением у вас проблем нет, то мысли можно изобразить в виде чертежей – это будет наилучшим вариантом, так как снижается риск ошибиться в расчетах. Также не лишним будет сделать макет, в качестве материала можно взять, например, картон.
Затем составьте список необходимых деталей и инструментов, которые пригодятся вам в реализации задуманного. Докупите недостающие запчасти. Убедившись, что все необходимое у вас в наличии, можете приступать к следующему шагу.
2.1 Этапы сборки
В целом сборку снегохода из мотоблока можно поделить на несколько этапов. Однако универсального плана нет, и каждый может выполнять работу в той последовательности, в которой ему более всего удобно.
сборка рамы снегохода
Большинство конструкторов-любителей действуют в такой последовательности:
Изготовление рамы:
• подготавливаются прочные трубы. Наиболее подходящий вариант – рама мотоцикла; • посредством трубогиба создается желаемая форма; • точечной сваркой проводится соединение труб.
Монтирование деталей:
• неразрывным швом закрываются все имеющиеся стыки; • к раме приваривается кронштейн, на который крепится силовой агрегат (мотоблок); • устанавливается сам мотоблок; • установка сидения и других деталей (полозья, рулевые колонки, амортизаторы и прочие).
Особое внимание следует уделить точности расчета размеров деталей. Это нужно сделать, чтобы не пришлось в итоге разбирать и переделывать свое детище из-за неправильно вымеренной длины какой-нибудь трубы, к примеру
Снегоходная приставка должна выполняться строго по выбранному чертежу
Снегоходная приставка должна выполняться строго по выбранному чертежу.
2.2 Особенности сборки снегохода из мотоблока
Одной из основных особенностей и проблем, возникающих при сборке снегохода, можно назвать вопрос с гусеничной ходовой частью.
Некоторые мастера изготавливают гусеницы самостоятельно. Те, кому это не под силу, идут в специализированные торговые точки и покупают готовые заводские изделия. Зачастую можно встретить самодельный снегоход с половиной гусеницы серии Буран. В таком случае вес всей ходовой части, вместе с двигателем, равняется 20-30 кг.
Второй по значимости особенностью можно назвать реализацию ведомой части снегохода, которая крепится к мотоблоку. В качестве места для пассажиров и багажа можно использовать практически все, что приходит на ум. Например, можно установить на раму старое кресло или табурет. Можно и вовсе прикрепить к мотоблоку обычные сани, такие варианты также были замечены. А можно оборудовать раму несколькими сидениями, а к задней части прикрепить сани, которые будут играть роль багажника.
Варианты сидений для снегоходов
Третьей особенностью являются лыжи. В случае установки саней вам, вероятней всего, не придется возиться с подбором нужно размера лыжней и их конструкцией
Но, если лыжни вы собираетесь делать своими руками, то рекомендуем обратить внимание, что пластмассовые лыжи будут плохо сцепляться со снежной поверхностью, поэтому выбор материала должен быть продуманным. Также не поленитесь установить на них подрезы из металлического прута
Оптимальная толщина прута 8 мм в диаметре
Оптимальная толщина прута 8 мм в диаметре.
Также стоит отметить, что готовый снегоход, который вы сделали из мотоблока, будет неполноценным, если не дополнить его амортизаторами. Хоть это и не самая важная деталь, все же, улучшить качество езды и прибавить немного комфорта она способна. Хорошим вариантом здесь являются амортизаторы, которые ранее были установлены на рамах старых мотоциклов. Но для лучшего эффекта рекомендуется сделать такую конструкцию, которая позволит установить новые амортизаторы.
2.3 Рекомендации по эксплуатации снегохода
Невзирая, что никто не обязывает вас регистрировать самодельный снегоход из мотоблока, правило дорожного движения соблюдать все же стоит. По меньшей мере, не садитесь за руль в нетрезвом состоянии, не ездите на максимальных скоростях и старайтесь избегать опасных переездов (например, замерзших водоемов).
Самые успешные умельцы собирали таких самодельных «зверей», которые разгонялись до 70 км, а часть из них и вовсе могла рвануть до 80 км, но это были машины профессионалов. Однако среднестатистический самодельный снегоход развивает скорость 25-30 км/ч.
Рама и кузов
Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.
В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.
Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).
Как сделать снегокат с двигателем от бензопилы своими руками
Чтобы сделать детский бензоснегокат своими руками, мотор можно взять от бензопилы. Например, распространенные варианты:
«Дружба» – простая, устройство будет без лишних деталей. При этом вес составляет 12 кг, а мощность небольшая – 1 кВт
Еще один минус – нет кожухов безопасности, что особенно важно для детей. «Урал» – вес примерно такой же (почти 12 кг), при этом мощность значительно больше – 3,6 кВт
Двигатель двухтактный, работает даже на морозе. «Штиль» – пила средней мощности, зато она работает не так шумно
Не дает сильные выхлопы, что тоже важно для детей
Необходимые материалы и инструменты
Для изготовления снегоката с мотором своими руками понадобятся готовые конструкции и установки: бензиновый двигатель, руль, ветровое стекло, сиденье, ходовая часть, амортизаторы. Спинку для снегоката можно взять готовую или сделать своими руками.
Для работы нужно подготовить такие материалы и инструменты:
- Сварочный аппарат с электродами.
- Труба дюралюминиевая Д16.
- Подшипники: 2 шт. по 16 мм, 1 шт. – 10 мм.
- Заглушки для пластмассовых труб – 2 шт.
- Звездчатый элемент.
- Траки по 5 см.
- Фанера, пластик либо стеклопластик (обшивка).
- Стальные валы.
- Труба для рамы диаметром 25 мм.
- Алюминиевый профиль (буквой «П»).
- Стальная труба профильная сечением 20*20 мм.
- Крепежные элементы (гайки, болты).
Чертежи и схема сборки снегоката
Самый простой вариант – взять уже готовый детский снегокат и монтировать мотор своими руками. При желании и наличии нужных элементов конструкцию можно собрать и самостоятельно, взяв двигатель, руль, изготовив ходовую часть и другие детали. За основу можно взять готовый чертеж.
При сборке изделий своими руками необходимо соблюдать правила техники безопасности
Пошаговая инструкция по сборке снегоката с мотором состоит из таких этапов:
- Сначала нужно сделать раму. С помощью точечной сварки стальной лист толщиной 2 мм соединяют посередине всей конструкции. Здесь будет вмонтирован вал цепной передачи, а также редуктор.
- Посередине рамы располагают сиденье. Сделать это можно самостоятельно – тогда на сборке снегоката с мотором своими руками получится сэкономить.
- Опорную основу скрепляют балкой с траверсами переднего моста. В качестве связующего элемента можно использовать водопроводную трубу диаметром 15 мм и больше. На концах приваривают втулки под руль, а в середине монтируют стойку.
- Следующий этап сборки снегоката с мотором своими руками – это стойка. Для монтажа используют стальные уголки со сторонами 30*30 мм. Их соединяют стальными поперечинами – для этого подойдут косынки 2 мм. На эту стойку будет крепиться мотор.
- Гусеницу берут уже готовую, например, от снегохода «Буран». Заготовку нужно укоротить на 50 см. Гусеницу закрепляют транспортной лентой. А зубчатые колеса изготавливают из картонных листов толщиной 15 мм.
- Приводной вал изготавливают из трубы толщиной 14 мм. Зубчатые колеса фиксируют верхним фланцем, а сзади приводного вала приваривают цапфы (наконечники).
- Теперь нужно прикрепить мотор самоката. Сделать это тоже можно своими руками в домашних условиях. Для этого берут исправную установку, приваривают и монтируют к задней части.
- Для изготовления звездочек нужно взять два наконечника, причем правый должен быть длиннее, чем левый (чтобы сделать шпоночный паз, который зафиксирует звезду цепной передачи). Звездочку фиксируют с помощью гайки с предварительно проделанной резьбой.
- Руль снегоката тоже можно сделать самому. Для этого берут готовое устройство от велосипеда или скутера. Для правильной установки необходимо разместить его по центральной оси так, чтобы тяговое усилие хорошо управляло лыжами.
- На последнем этапе можно поставить ветровое стекло, а также фары для освещения в темное время суток. Монтировать тормоза своими руками для детского снегоката с электромотором или бензиновым двигателем необязательно, поскольку транспорт не набирает большую скорость. При необходимости можно всегда затормозить ногой или отпустить газ.
Готовый снегокат с мотором, собранный своими руками, ничем не уступает заводской конструкции
Изготовление
Когда самодельные чертежи будущего снегохода готовы, а инструменты и материалы ждут своей очереди, можно приступать к сборке спецтехники. Выполнять работу желательно в оборудованном хорошо освещенном гараже, ремонтном боксе, где присутствуют розетки для подключения электродрели или другого электроинструмента. Если помощь при создании техники предложил опытный автослесарь или водитель с большой практикой ремонтов, сделать снегоход с двигателем Lifan своими руками окажется быстрей и интересней.
В процессе выбора и покупки двигателя б/у важно заострить внимание на вопросе периода эксплуатации. Силовой агрегат с выработанным ресурсом прослужит недолго. Через короткий промежуток времени придется перебирать газораспределительный механизм, менять кольца, поршни, трущиеся, вращающиеся детали
Через короткий промежуток времени придется перебирать газораспределительный механизм, менять кольца, поршни, трущиеся, вращающиеся детали
Поэтому если возраст ДВС свыше 15-20 лет, приобретать сложную конструкцию нецелесообразно. Лучше на чем-то сэкономить, но заказать и установить новый дизельный мотор, потому что он является сердцем любого автотранспортного средства
Через короткий промежуток времени придется перебирать газораспределительный механизм, менять кольца, поршни, трущиеся, вращающиеся детали. Поэтому если возраст ДВС свыше 15-20 лет, приобретать сложную конструкцию нецелесообразно. Лучше на чем-то сэкономить, но заказать и установить новый дизельный мотор, потому что он является сердцем любого автотранспортного средства.
Самоделка в итоге будет состоять из двух основных частей – больших ведущих колес, китайского мотора мощностью 15 л, с, а также длинных, широких салазок для перевозки грузов
В целом такой снегоход выглядит весьма интересно, привлекает внимание своей оригинальностью
Сначала потребуется сделать колеса. Они собираются самостоятельно при помощи инструментов и профильной трубы (посредством трубогиба нужно выгнуть обода). Для спиц лучше использовать металлические заготовки круглого сечения, а диски взять жигулевские. Таких колес придется изготовить 4 штуки – по 2 на каждую сторону, потом соединить сваркой, а по окружности, обшить транспортерной лентой. Также следует прикрутить грунтозацепы.
Когда колеса будут готовы, потребуется установить задний мост. Этот агрегат можно взять от ВАЗ, а раму варить аппаратом (брать профильные трубы). Теперь необходимо собрать специальное приспособление для саней. Его лучше изготавливать из металлического профиля квадратного или круглого сечения. Нарезать заготовки нужно согласно размерам, указанным в чертеже, и сварить несложную конструкцию.
Установка сложных элементов потребует времени для сопряжения всех деталей. Рулевое управление и сиденье монтируется за двигателем. Здесь необходимо предусмотреть небольшую площадку для кресла и ног водителя. Она будет располагаться внизу.

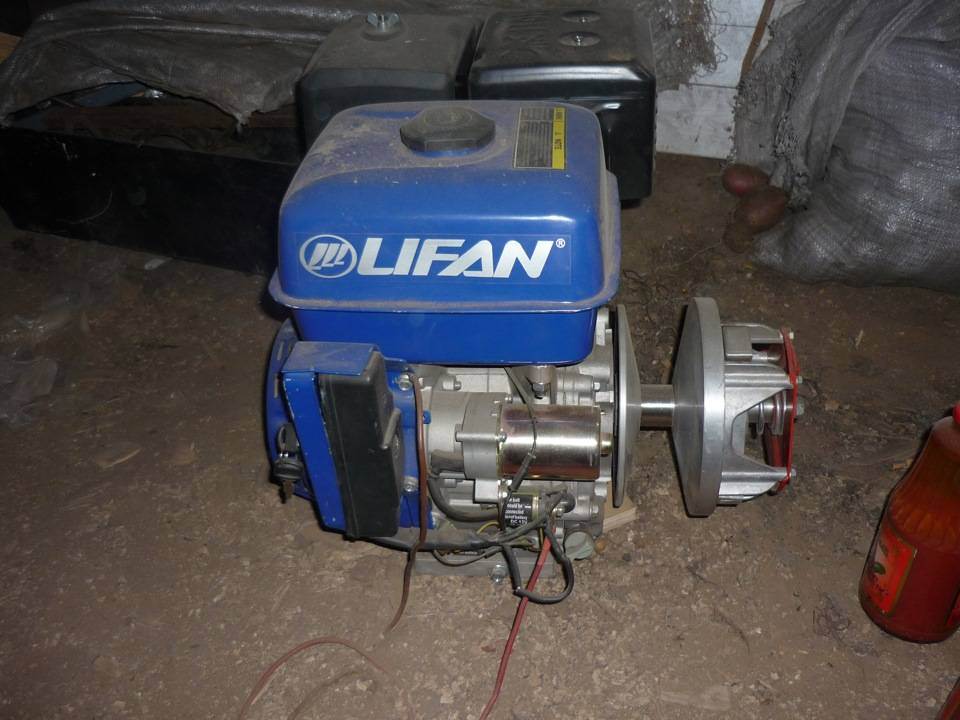

Постройка снегохода на гусеничных движителях с китайским мотором Lifan выгодна в плане экономии средств. Такие силовые установки дешевле аналогичных двигателей, отличаются простой конструкцией, что позволяет в случае необходимости быстро отремонтировать агрегат. Для самодельной сборки единицы спецтехники потребуются:
- центробежное сцепление;
- система зажигания;
- топливный бак;
- понижающий редуктор.
Преимущества самодельного снегохода из мотоблока
Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.
Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина
Из других плюсов можно выделить следующие моменты:
- Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
- Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
- Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.
Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.
Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях
Рама для снегохода своими руками
Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

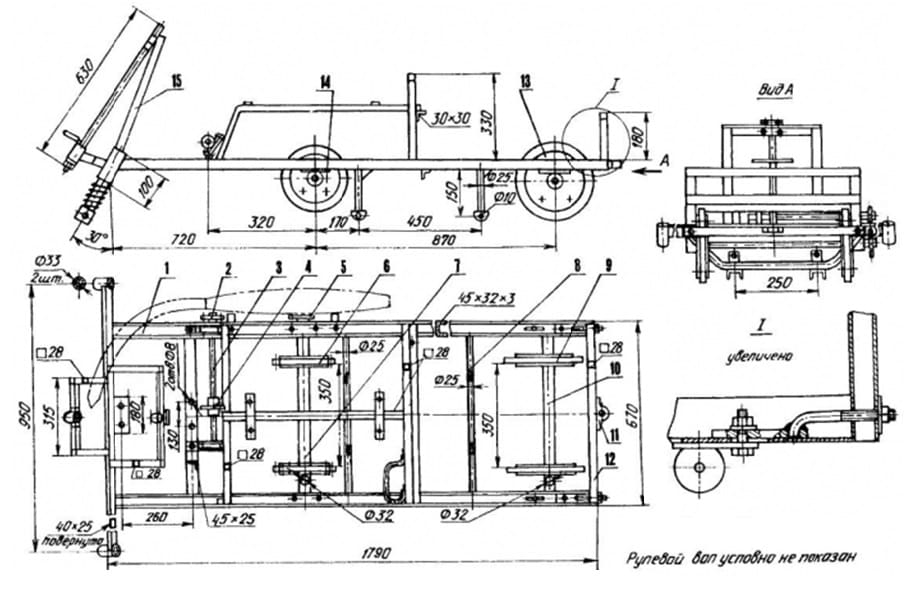

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.
Обозначения согласно чертежу:
- рама;
- зубчатая звездочка вала промежуточного типа;
- промежуточный вал;
- звездочка с зубцами;
- зубчатые детали;
- приводные элементы гусеницы;
- гусеничный вал;
- лыжные опорные стойки;
- катки-натяжители для гусениц;
- ось для натяжения катков;
- фаркоп;
- натяжитель;
- барабанные фланцы;
- стойка руля.
После сварки рамных элементов по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.
Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.
Промежуточный вал для снегохода из мотоблока
На схеме представлен общий вид промежуточного вала.
Цифрами на рисунке обозначены:
- опорная часть для сиденья оператора;
- поперечина – делается из нержавеющей трубы 28 х 28;
- стоечная ось – из труб 18 х 18;
- траверса – из металлического уголка со стороной не менее 25 мм;
- укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
- подшипники № 204;
- вал (на основе трубы);
- зубчатая звездочка (как и элемент 10);
- лонжерон;
- кожух в резиновом исполнении.
Все эти детали можно сделать своими руками.
Изготовление рулевой колонки для снегохода: базовый чертеж с размерами
Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.
Согласно предложенной нами схеме рулевой блок образуют:
- рамная траверса;
- стальная стойка в трубном исполнении;
- рулевая опора из уголка;
- вал, приспособленный из трубы-нержавейки;
- перекладина;
- сошка;
- шайба из бронзы;
- втулка;
- гайка типа М10.
После их соединения переходим к гусеничной части снегохода.
Гусеницы для снегохода на базе мотоблока
Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:
- конвейерной ленты;
- труб для водопровода;
- мотоциклетных цепей.
Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.
Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.
- гаечные стяжки;
- звездчатый элемент;
- привод траков;
- натяжитель;
- каток;
- реечный трак;
- самодельный лонжерон;
- ведомый механизм;
- лыжа;
- подвеска для лыж;
- болт, как и 12 и 13;
- направляющая;
- шуруп;
- опорный башмак;
- крепеж для подшипника;
- ось катка.
Нельзя забывать о передних лыжах.
После того, как базовые блока подготовлены, переходим к этапу сборки.
Какие понадобятся инструменты
Самодельный снегоход используется для спортивных занятий, туристических прогулок, хозяйственных работ. После определения назначения агрегата основную схему можно немного изменить.
Необходимо приготовить для работы следующие инструменты и материалы:
- аппарат для ручной сварки;
- специальную маску и рукавицы;
- болгарку;
- ножовку по металлу;
- комплект напильников;
- трубогиб;
- трубы рамные;
- кронштейны, хомуты и другой крепеж;
- мелкие детали;
- дрель;
- гаечные ключи;
- хомуты;
- тиски;
- колеса.
Чтобы сэкономить деньги, многие детали и запчасти делают самостоятельно. Чтобы лучше представить для себя конструкцию самоделки, можно использовать советы знакомых с опытом, готовые схемы, специальную литературу, чертежи, фотографии.
Размеры деталей рассчитать нужно с особой точностью
Очень важно изучить чертежи. С их помощью определяется порядок монтирования элементов снегохода
Посмотрите видео, где показана самоходная машина, созданная на базе мотоблока.
Как поставить мосты
Размещайте их под площадкой, предназначенной для погрузки. На 1 мост уйдёт 2 надувных колеса от телеги и стержень металлический. В норме, колеса находятся в свободном вращении и не оснащены проводами.
Если снегоходы построены на основе двигателя от мотоблоков, то колеса нужно накачать на ½ объема, и к внешним концам колёс приварить фиксирующие устройства, при помощи которых мосты прикрепляются к раме.
Передний мост находится в стоячем состоянии, его фиксирующие устройства приварены к раме. Проверьте, чтобы задний свободно двигался вдоль рамы (он служит для натяжения гусеницы). Его фиксирующие элементы включают затяжки болтовые М10, которыми закрепляется мост в рабочее состояние.
Post Views: 435
Что лучше: заменить подвеску фабричной или самодельной?
Покупать готовую подвеску для снегохода или сделать ее собственноручно ? это вопрос, который должен решить сам владелец транспортного средства. На решение может повлиять несколько факторов. Если снегоход покупной, а не сделанный самостоятельно, то, скорее всего, подвеску к нему лучше купить. Так поступить будет и легче, ведь для каждой фабричной модели снегоходов есть определенный тип подвесок.
Однако задняя подвеска на самодельном снегоходе, скорее всего, также должна быть самодельной ? фабричную подобрать может быть сложно. Также в учет берется то, в каких целях будет использоваться снегоход. Если его предназначение ? профессиональные виды зимнего спорта, то однозначно нужно брать профессиональную фабричную подвеску. Если же главной целью снегохода будет транспортировка его владельца, то вполне достаточно сделать подвеску самому. К тому же, если собственноручно сделать подвеску, можно неплохо сэкономить.
Выбор мотора
Перед окончательной сборкой позаботьтесь о тщательном выборе силового агрегата. Три рассмотренных варианта являются оптимальными:
- Мотор с ручным управлением и тягово-сцепным устройством – идеальный выбор. Это могут быть МБ-2, МБ-1 или Нева. Среди отличительных характеристик стойкость к экстремально низким температурам и высоким нагрузкам, а также необычайная надежность.
- Малым весом и простой конструкцией отличаются двухтактные мотоблочные моторы. Ключевое преимущество заключается в простоте ремонта.
- Четырехтактные силовые агрегаты японских производителей с одним цилиндром также станут хорошим выбором. Они должны быть дополнены системой воздушного охлаждения. Среди преимуществ – стойкость к коррозионным процессам, устойчивость к перегреву и высокие технические характеристики.
Изготовление снегохода на гусеничном ходу своими руками
Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).
Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.
- Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
- Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.
Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.
Двигатель
Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
Бак
Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.
Рама
Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.
Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.
Гусеницы
Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.
Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.
Гусеницы для снегохода из шины (покрышки)
Инструкция по изготовлению гусениц:
Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.
Гусеница из покрышки
- Из транспортерной ленты:
- отрезаем ленту необходимой длины;
- прошиваем края леской;
- замыкаем в кольцо, сшивая торцы;
- на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
- крепим трубы к полотну шурупами.
Гусеница из транспортерной ленты и труб ПВХ
Как сделать гусеницу своими руками, более подробно написано в отдельной статье. Возможно, вас заинтересуют другие самодельные приспособления к мотоблоку.
Лыжи
Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.
Лыжа
Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.
