Трансмиссия и подвеска
В стремлении обеспечить максимальную защищённость агрегатов при движении по пересечённой местности и увеличить проходимость своего детища, автор проекта принял решение отказаться от подвески независимой конструкции. Квадроцикл был установлен на неразрезные мосты от популярного японского внедорожника Suzuki Jimni. Но даже возможностей этих проверенных в эксплуатации узлов разработчику показалось мало. Трансмиссия получила жёсткую постоянную межосевую блокировку, а дифференциал заднего моста наглухо заварен. Понятно, что это не слишком благоприятно сказалось на управляемости, зато существенно проходимость возросла. При этом передний мост всё же выполнен отключаемым. Для этого пришлось изготовить специальные хабы герметичной конструкции. Вместе с мостами перекочевали на мотовездеход и гидравлические тормоза.
Подвеска выполнено максимально просто. В её конструкции использованы рессоры и сайлентблоки от ГАЗ-3302 «Газель», а подверженные повреждениям детали, вроде дополнительных рычагов, тяг и стабилизаторов, отсутствуют. В результате, даже если под брюхом квадроцикла окажутся брёвна или камни, риск поломок сведён к минимуму. Оценивающие квадроцикл Сокол отзывы говорят, что назвать его подвеску комфортной трудно. Но когда альтернативой жёсткой езде является преодоление многокилометрового пути пешком, с этим легко смириться.
Преимущества и недостатки
Согласно отзывам владельцев квадроциклов Сокол, мотовездеход отличается хорошей динамикой, надёжностью и универсальностью. Среди положительных качеств модели названо следующее:
- Проходимость. Ни один другой квадроцикл не может посоревноваться в этой категории с отечественной моделью. Мотовездеход способен преодолевать заболоченные и поросшие кустарниками участки, рыхлую почву, песок, глину и т.д. Техника не застрянет на вязком грунте или в небольшой яме. Даже при передвижении по слою снега толщиной 50 см агрегат не грузнет.
- Надежна ходовая часть. Колесные диски и шины уникальны, поэтому они не подвергаются деформации. Даже если водитель наедет на острый камень, колесо не пробьется, что повышает комфорт и безопасность при передвижении в дикой местности.
- Компактность. При всей своей мощи квадроцикл обладает довольно небольшими габаритами. Он не займет много места в гараже, а также может перевозиться на специальном прицепе. Проехать на этом мотовездеходе можно по узким лесным тропинкам, между деревьями, по проселочной дороге, прочим узким местам.
- Скорость. В конструкции присутствует мощный мотор, который позволяет последней из модификаций разгоняться до 109 км/ч. При этом транспортное средство сохраняет свою устойчивость и экономно расходует топливо.
Есть у Сокола и недостатки, которые следует учесть перед покупкой и в ходе использования мототехникой:
- Управляемость. Так как ходовая часть была усилена, а дифференциал заднего моста заварен, управляемость значительно снижена. Это особенно заметно при пересечении местности с большим количеством различных преград, так как любая вибрация и удары передаются на руль.
- Несоответствие требованиям, установленным для общих дорог. Вес модели составляет 400 кг, поэтому правилами дорожного движения запрещается использование такого квадроцикла в городской черте.
- Стоимость. Этот мотовездеход хоть и стоит дешевле аналогов, но в целом имеет высокую цену. Такую стоимость имеет бюджетный легковой автомобиль, поэтому покупатели задумываются, а стоит ли выбирать квадроцикл, если можно вместо него приобрести машину.

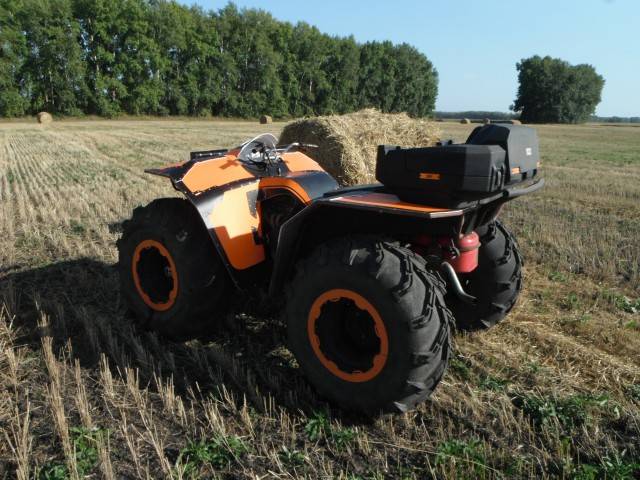

Авторский квадроцикл Сокол
Россия, со своими характерными природными условиями и практически полным отсутствием в некоторых регионах того, что можно хотя бы с некоторой натяжкой назвать дорожной сетью – одно из самых подходящих мест для эксплуатации квадроциклов. Более того, серийно выпускаемая техника не всегда способна справиться с задачами, которые приходится решать жителям российской глубинки. И тогда берутся за дело талантливые умельцы, которыми так богата наша страна. Благодаря их усилиям рождаются машины, сравнивать которые с продаваемыми в мотосалонах моделями, прямо скажем, затруднительно. Например, квадроцикл Сокол.
Выбор квадроцикла
Для охоты используются 2 типа мотовездеходов — утилитарные и туристические. Квадроциклы утилитарного типа используют профессиональные рыбаки и охотники. Они разработаны для тех, кто транспортирует крупные уловы или много дичи. Утилитарные мотовездеходы позволяют добраться в наиболее отдаленные места, в том числе со сложным рельефом и нестабильным грунтом.
Для охотников-любителей вполне достаточно возможностей, предоставляемых туристическими моделями. Предполагается, что владелец квадроцикла использует технику для охоты или рыбалки на выходных или в отпуске, добираясь до места промысла по обычной автотрассе. При этом туристические модели обладают приемлемой проходимостью за счет высокого клиренса и шин с низким давлением. Они устойчивы, имеют умеренно мощный двигатель и возможность использования дополнительных приспособлений.
Лучше всего, если квадроцикл (какой бы его тип ни имелся ввиду) двухместный. В таком случае на него поместится не только товарищ по охоте, но и добытый улов, или дичь.
Существует несколько стран-производителей мотовездеходов. Продукция из одних стран гарантированно качественна и дорогостояща, из других — более доступна по ценам, но не так надежна или престижна.
Японская техника традиционно считается эталоном технического совершенства и качества. В этой стране есть несколько крупных производителей мотоциклов (Yamaha, Honda, Kawasaki, Suzuki), которые наряду с основной продукцией выпускают и мотовездеходы.
США также занимают важное место на рынке квадроциклов. Американские модели отличаются мощными двигателями и немалым весом
Наиболее известны такие бренды, как Arctic Cat и Polaris. С точки зрения качества, американские квадроциклы несколько уступают японским.
Тайваньские компании не слишком известны на мировом рынке. Однако такие производители, как Cectec и SYM производят неплохую мототехнику в утилитарном сегменте.
Китайские компании специализируются на копировании японской продукции. Однако, как часто это бывает с компаниями из КНР, при низких ценах их товары страдают недостаточно высоким качеством. Среди известных представителей китайского мотопрома — Stels и AWM.
Наряду с японскими моделями высокой репутацией пользуется продукция от канадской компании Bombardier Recreational Products (BRP). Однако модели Bombardier славятся не только отменными техническими возможностями и отличным качеством, но и высокими ценами.
Российские компании также освоили производство квадроциклов. Их продукция недорогая, отличается приемлемым качеством и неплохими техническими характеристиками.
Стоимость квадроциклов может отличаться на порядок: от нескольких тысяч до десятков тысяч долларов. Все зависит от репутации производителя, типа мотовездехода и его комплектации.
Обратите внимание! При выборе мототехники рекомендуется обращать особое внимание на доступность сервиса и запасных частей, а также ремонтопригодность аппарата. Как бы ни были дешевы китайские модели, но отремонтировать их возможно далеко не всегда
Достоинства и недостатки квадроцикла
К положительным характеристикам квадроцикла относят следующие:
- Высокий клиренс у туристических и утилитарных моделей. Это позволяет передвигаться по бездорожью.
- Надежность двигателя.
- Высокие протекторы и широкие шины, что помогает при езде по грунтовым дорогам.
- Присутствие лебедки.
- Возможность полного привода. Это не обязательная комплектация, но рекомендуется выбирать именно полноприводные модели для поездок по плохим дорогам.
- Высокая грузоподъемность (300-350 килограммов). При охоте на крупного зверя грузоподъемность очень пригодится.
- Стандартная пассажировместимость — 2 человека, что очень удобно для охотников.
- Маневренность.
- Простота управления.
Минусы у квадроциклов тоже имеются:
- Высокая стоимость.
- Не всегда надежный штатный аккумулятор.
- Некоторые модели отличаются повышенным расходом топлива.
Квадроцикл из оки своими руками
Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.
Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).
Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.
Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.
Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.
Пониженных передач и блокировки дифференциалов нет.
Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.
Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.
Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.
Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.
Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
Трансмиссия и подвеска
В стремлении обеспечить максимальную защищённость агрегатов при движении по пересечённой местности и увеличить проходимость своего детища, автор проекта принял решение отказаться от подвески независимой конструкции. Квадроцикл был установлен на неразрезные мосты от популярного японского внедорожника Suzuki Jimni. Но даже возможностей этих проверенных в эксплуатации узлов разработчику показалось мало. Трансмиссия получила жёсткую постоянную межосевую блокировку, а дифференциал заднего моста наглухо заварен. Понятно, что это не слишком благоприятно сказалось на управляемости, зато существенно проходимость возросла. При этом передний мост всё же выполнен отключаемым. Для этого пришлось изготовить специальные хабы герметичной конструкции. Вместе с мостами перекочевали на мотовездеход и гидравлические тормоза.
Подвеска выполнено максимально просто. В её конструкции использованы рессоры и сайлентблоки от ГАЗ-3302 «Газель», а подверженные повреждениям детали, вроде дополнительных рычагов, тяг и стабилизаторов, отсутствуют. В результате, даже если под брюхом квадроцикла окажутся брёвна или камни, риск поломок сведён к минимуму. Оценивающие квадроцикл Сокол отзывы говорят, что назвать его подвеску комфортной трудно. Но когда альтернативой жёсткой езде является преодоление многокилометрового пути пешком, с этим легко смириться.
Преимущества и недостатки
Согласно отзывам владельцев квадроциклов Сокол, мотовездеход отличается хорошей динамикой, надёжностью и универсальностью. Среди положительных качеств модели названо следующее:
- Проходимость. Ни один другой квадроцикл не может посоревноваться в этой категории с отечественной моделью. Мотовездеход способен преодолевать заболоченные и поросшие кустарниками участки, рыхлую почву, песок, глину и т.д. Техника не застрянет на вязком грунте или в небольшой яме. Даже при передвижении по слою снега толщиной 50 см агрегат не грузнет.
- Надежна ходовая часть. Колесные диски и шины уникальны, поэтому они не подвергаются деформации. Даже если водитель наедет на острый камень, колесо не пробьется, что повышает комфорт и безопасность при передвижении в дикой местности.
- Компактность. При всей своей мощи квадроцикл обладает довольно небольшими габаритами. Он не займет много места в гараже, а также может перевозиться на специальном прицепе. Проехать на этом мотовездеходе можно по узким лесным тропинкам, между деревьями, по проселочной дороге, прочим узким местам.
- Скорость. В конструкции присутствует мощный мотор, который позволяет последней из модификаций разгоняться до 109 км/ч. При этом транспортное средство сохраняет свою устойчивость и экономно расходует топливо.
Есть у Сокола и недостатки, которые следует учесть перед покупкой и в ходе использования мототехникой:
- Управляемость. Так как ходовая часть была усилена, а дифференциал заднего моста заварен, управляемость значительно снижена. Это особенно заметно при пересечении местности с большим количеством различных преград, так как любая вибрация и удары передаются на руль.
- Несоответствие требованиям, установленным для общих дорог. Вес модели составляет 400 кг, поэтому правилами дорожного движения запрещается использование такого квадроцикла в городской черте.
- Стоимость. Этот мотовездеход хоть и стоит дешевле аналогов, но в целом имеет высокую цену. Такую стоимость имеет бюджетный легковой автомобиль, поэтому покупатели задумываются, а стоит ли выбирать квадроцикл, если можно вместо него приобрести машину.
Основные поломки и ремонт
Поскольку при создании техники используются детали от разобранных автомобилей с пробегом, поломки связаны с выходом из строя силового агрегата и механизмов трансмиссии. На моторах могут обрываться кабели, идущие к датчикам. Если сохраняется каталитический нейтрализатор, то возможно появление ошибки (при заправке низкокачественным топливом). Но при регулярном обслуживании и своевременной замене технологических жидкостей силовая установка и трансмиссия работают надежно.
Владельцы критикуют технику серии Сокол за плохую управляемость, поскольку дифференциал заднего моста зафиксирован в одном положении. При эксплуатации на твердом грунте происходит ускоренный износ покрышек, а повышенные нагрузки на трансмиссию могут разрушить шестерни и карданные валы. При поломке деталей возникает сложность с приобретением запасных частей, поскольку агрегаты позаимствованы у автомобилей Toyota, созданных для внутреннего рынка Японии.
Из-за отсутствия закрытой кабины передвигаться на квадроцикле зимой сложно, владельцы устанавливают на сиденье и рукоятки рулевого управления самодельный электрический подогрев. Производитель не предусмотрел установку пола в кабине по бокам от сиденья. При перевозке дополнительного груза возможно попадание элементов на вал привода заднего моста или нагретый глушитель системы выпуска отработавших газов. Владельцы машин проводят самостоятельную доработку, устанавливая щитки из рифленого алюминиевого листа.
Заводской кофр для багажа имеет малую вместимость, что заставляет владельцев сооружать самодельные конструкции над задними крыльями. Каркас изготавливается из стальной трубы, элементы соединены сваркой. Предусматривается установка мягкой спинки для пассажира, который находится за водителем. На площадке предусматривается 2-3 места для установки 20-литровых канистр с бензином, что позволяет увеличить запас хода в 2-2,5 раза.
Мотоцикл для охоты
Обычные мотоциклы
Среди многочисленных марок мотоциклов есть такие, которые давно заслужили популярность у охотников, благодаря своим утилитарным качествам. Речь идет прежде всего об «Урале» и МТ.
Мотоцикл Урал
На сегодняшний день «Урал» является единственным тяжелым мотоциклом, производимым в России. Изготавливается на Ирбитском мотоциклетном заводе. По причине большой массы чаще всего используется с коляской, хотя существуют и модели без нее. Однако охотникам интересны именно мотоциклы с коляской, так как на них можно перевозить грузы.
На мотоциклы «Урал» устанавливают четырехтактные двухцилиндровые оппозитные моторы объемом 750 кубических сантиметров. Мощность двигателя — 41 лошадиная сила. Мотоцикл комплектуется четырехступенчатой трансмиссией с задним ходом и карданным приводом для заднего колеса.
Мотоцикл МТ
Ныне не выпускающаяся модель МТ (другое название «Днепр») по-прежнему пользуется спросом у охотников и рыболовов на вторичном рынке. Существует множество модификаций мотоциклов МТ, так как они выпускались с 50-х по 90-е годы.
В качестве примера утилитарного мотоцикла для охоты марки «Днепр» можно привести модель МТ-11. Ее основные технические характеристики:
- двухцилиндровый четырехтактный карбюраторный двигатель;
- мощность мотора — 24 лошадиные силы;
- воздушное охлаждение;
- двухдисковое сухое сцепление;
- коробка передач с четырьмя скоростями и задним ходом;
- подвеска заднего колеса выполнена как рычажная на амортизаторах пружинно-гидравлического типа;
- барабанные тормоза;
- максимальная скорость — 100 километров в час;
- расход топлива — 7,5 литров на 100 километров пути;
- топливный бак на 19 литров.
Двухколесные мотовездеходы
Чаще всего мотовездеходы выпускаются в трех- (трициклы) или четырехколесных комплектациях (квадроциклы). Однако существуют и двухколесные модели, предназначенные для эксплуатации в условиях бездорожья. Обычно такой мотовездеход оснащается максимально простым, но надежным и мощным двигателем, автоматической трансмиссией и внедорожными покрышками.
Важно! Главные качества любого мотовездехода, в том числе и внедорожного — неприхотливость, проходимость, хорошая тяга двигателя и устойчивость к механическим повреждениям. По сравнению с трициклами и квадроциклами двухколесные модели более маневренны. Небольшой вес позволяет передвигаться там, где тяжелый квадроцикл не пройдет или загрузнет из-за своих габаритов и массы
Небольшой вес позволяет передвигаться там, где тяжелый квадроцикл не пройдет или загрузнет из-за своих габаритов и массы
По сравнению с трициклами и квадроциклами двухколесные модели более маневренны. Небольшой вес позволяет передвигаться там, где тяжелый квадроцикл не пройдет или загрузнет из-за своих габаритов и массы.
Квадроцикл из оки своими руками
Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.
Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).
Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.
Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.
Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.
Пониженных передач и блокировки дифференциалов нет.
Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.
Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.
Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.
Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.
Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
