Кулиса переключения передач: назначение, устройство, регулировка кулисы КПП

Отличия короткоходной кулисы

Основные отличия можно наблюдать даже на фотографии. Мы видим, что короткоходная кулиса имеет меньшие размеры, а именно — длину.Чтобы снизить длину хода при запуске, следует увеличить длину передачи под шарниром. За счет этого мы сможем не только получить более короткие передачи, но и сохранить в исходном положении ось тяги.

На фото изображена самостоятельно модернизированная кулиса. В качестве альтернативы можно использовать деталь от других моделей ВАЗ.

Стоит понимать, что после такого тюнинга, нужно будет прикладывать больше усилий при смене скоростей. После модернизации переключение будет напоминать контроль джойстиком, что несомненно является плюсом. Помимо кулисы, можно установить безлюфтовый карданчик, который тоже положительно повлияет на четкость работы коробки передач.

Статья в тему: Как и чем замерить компрессию в двигателе ВАЗ 2114

Регулировка и ремонт

Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:

1. Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
2. Ослабить хомут тяги.
3. Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
4. Хорошо зажать хомут.

Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.

Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.

Chevrolet Lacetti › Бортжурнал › Тросовое переключение передач. Переделываем кулису.

Полный размер. И начнем о наболевшем. Как же меня задолбал этот гениальный узел этой машины. Вечное лязганье, ватные передачи, в повороте не воткнуть передачу и т.д т.д и т.д, можно тонну написать про этот узел. Отчаянные стадные попытки что то поправить типа подшипники вместо пластиковых втулочек, короткая кулиса, мега офигенные демпферные кольца или еще что лучше новая кулиса за 3к.р, все это мягко сказать бред, проходит неделя и все возобновляется. Я уже сбился со счету сколько рем комплектов сменил и сальников штока и сам шток. И тут я задался вопросом, а почему же я не насилую себе мозг с машиной жены? что же итальяшки такого там придумали что корейцы не доперли? В тихий поздний вечер под предлогом поменять масло в машине я побег потрошить машину жены)), а там все просто, там нет кучи шарниров, там просто тросы. И тут я пополз в гугл. Гугл привел меня на форум, и к некому Alex-Pilot. Долго все там облазив осталось много вопросов. Написал Alex-Pilot и спросил его номер, чувак оказался адекватный и отзывчивый, многое подсказал и рассказал. Как оказалось тросы есть на лачетти на дизеле, но там задняя передача на оборот, знач не катит. Пролистав коробки до f23 понял что идеально подходит к нашей f16 от f17. а именно от опель вектра ц 1.8, вот эти запчасти и были найдены а именно:

Полный размеркулиса

Полный размертросы кулисы опель вектра

Полный размерМеханизм выборки передач, опель вектра 1.8

Полный размерту да же

Полный размерномерок

Полный размерона же

Потом наткнулся на GustavGS, из его отчета понял что нужен не родной вектровский кронштейн тросов, а от шевралет круз.

Полный размеркронштейн

Плюс этого кронштейна что он имеет как бы подушки на месте крепления болтов, гашение вибраций. У GustavGS так же была взята идея пыльника

Полный размерпыльник, все плотно и герметично Ну и сам процесс работы немного.

Полный размерснимаем штатный мех. выборки передач

Полный размерновый мех. на месте, правда минут пять его пытался посадить на место

Полный размерразбираем центральную канцоль

Полный размервынимаем весь недо узел

Полный размервыкидываем и забываем про этот ужас

Полный размеркулиса и тросы на ме

Полный размерпод капотка

Полный размерпод капотка

Полный размервнешне все как и было, тока бобышка другая приятней на ощупь ))

Полный размервсе на месте

Все самые критические плюсы уже описаны Alex-Pilot и нет смысла их мусолить, добавлю тока от себя)) Итог)), я такие четкие передачи тут еще не видел)) все просто круто, все строго, мягко, коротко, быстро.Экстаз, а если еще зная что можно забыть про этот узел это просто не что! Надо оно? да да да, это не объяснить, это нужно почувствовать

Салон загадил в хлам(, но это не важно))) ps. Более грамотную речь и более наглядные картинки можно поглядеть у GustavGS Кто будет повторять, снимайте передние сиденья, неудобно с ними, моя лень переборола неудобство))

Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач

1. Что такое кулиса КПП 2. Признаки износа кулисы КПП 3. Регулировка кулисы КПП

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

• Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
• Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
• Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
• Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП.

Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП.

Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

• По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
• По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП

Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины

Самостоятельная регулировка кулисы

Частой ошибкой всех начинающих автолюбителей является понимание собственной проблемы. Малейшие неисправности коробки передач, они связывают с глобальными проблемами и готовятся к полной замене системы. Однако, часто случается, что небольшие вмешательства, а именно правильная и профессиональная регулировка кулисы является необходимым решением по устранению возникшей неисправности.

Для начала следует начинать с регулировки (настройки) используемого привода. Проводить его нужно предварительно убедившись в работоспособности. На первой скорости заезжаем на эстакаду, либо схожее по типу возвышение. При возникновении проблем с переключением (описанных ранее), попробуйте осуществить необходимые действия при выключенном двигателе.

Находясь на ручном тормозе, предварительно подставив противооткаты, начинаем предварительную регулировку. При выключенном моторе, но не выключенных передачах смещаем рычаг влево до максимально возможного положения. Затягиваем хомут под авто. Часто бывает, что хватает всего лишь несколько миллиметров по отношению к карданному валу для необходимого смещения.

Другим вариантом профилактики и предотвращения проблем является удаление инородных элементов с механизма (влаги, пыли, попавшей грязи) и смазывание деталей. Кулиса в коробке передач, как и любая другая деталь требует смазку. Но чем смазать кулису? Особых предпочтений не имеется. Подойдет обычная смазка для автомобильных запчастей. Главное не переборщить.

Что такое кулиса в автомобиле и для чего она нужна?

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

• увеличился люфт ручки (рычага), что переключает передачи;
• возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
• скорости переключаются непомерно тугим образом;
• вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Кулиса КПП: устройство, неисправности и регулировка

Большинство водителей слышали о таком, известном на слуху, термине, как кулиса коробки, но не все в курсе, что же это такое, как выглядит и зачем она вообще в автомобиле

Сегодня в нашей статье постараемся разобрать все, что связано со словом кулиса, какова ее функциональная важность и для чего она служит в коробке передач

На фото: короткоходная кулиса КПП Hyundai Accent

Назначение

Для того, чтобы передавать крутящий момент от двигателя на ведущие колеса автомобиля, а также изменять при необходимости режим и направление движения, любой автомобиль оснащен устройством для выбора и переключения передач, так называемым – кулисой КПП.

Устройство

Кулиса представляет собой составной механизм, служащий для связи ручки переключения передач с коробкой. По конструкции он может состоять из нескольких тяг, рычагов, тросов, коромысла, пружин, системой карданных соединений и других вариантов.

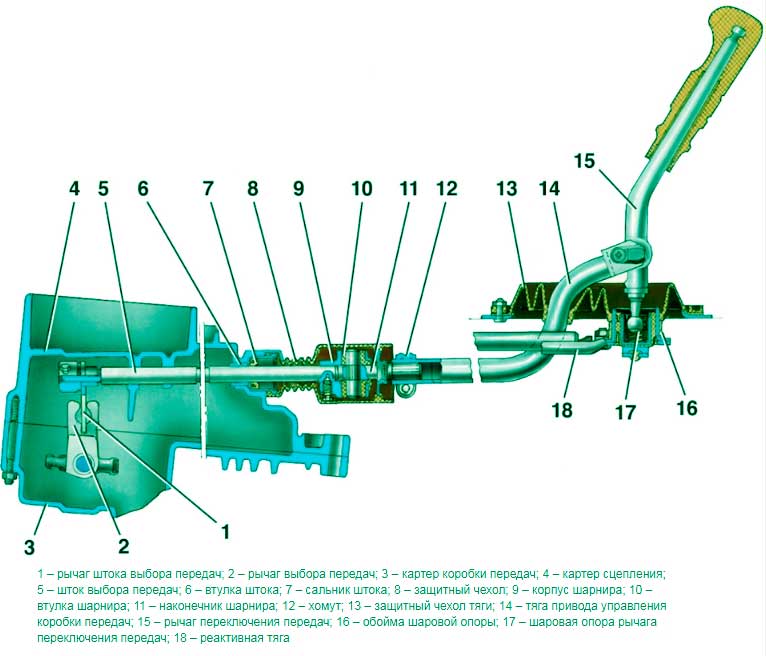

Устройство кулисы

На различных марках автомобилей конструкция кулисы имеет свои особенности, что связано с расположением КПП и способом соединения ручки переключения передач со штоком коробки.

Так, например, на заднеприводных автомобилях ВАЗ классической серии, таких как ваз 201-07, рычаг переключения передач установлен непосредственно на корпусе самой КПП и, соответственно, не имеет каких-либо деталей привода.

Саму ручку переключения в обиходе называли кулисой, что и перешло на другие модели авто, где ручка уже конструктивно отделена от коробки и соединяется с ней посредством кинематической связи.

Это, в частности, переднеприводные модели ваз, как и большинство других марок авто, уже имеют привод из механизмов от ручки передач до штока КПП, который и носит название кулиса коробки передач.

Кулиса в сборе с тягами и ручкой КПП ВАЗ 2110

Признаки неисправности кулисы:

• Тугое переключение передач;

• Сильный люфт ручки КПП;

• Включается не та передача, то есть вместо одной включается другая;

• Возможно включить лишь некоторые передачи, остальные не включаются;

• Звук при включении, напоминающий хруст.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Когда со стороны коробки передач доносится шум, появляются вибрации и другие малоприятные свойства, многие автовладельцы начинают на полном серьезе впадать в панику. Хотя нередко поломка коробки переключения передач — преждевременный, неправильный «диагноз», поскольку зачастую проблема в кулисе.

Многолетний опыт наглядно демонстрирует, что замена кулисы — довольно редкое явление, потому как проще её отрегулировать

Тем не менее, данная статья направлена не только на освещение этой темы, но вдобавок расскажет как правильно проводить ремонтные работы, какие особенности доработки стоит брать во внимание, а также как поменять кулису на ваз 2110, соблюдая все правила

Причины ухудшения работы заднего переключателя:

1. Отсутствие обслуживания. Чаще всего переключатель при покупке велосипеда работает четко и без нареканий, но посоле сезона эксплуатации можно заменить ухудшение работы или даже соскакивания цепи с крайних звезд. В 70% случаев помогает настройка заднего переключателя, но иногда и это не помогает, тогда следует заменить тросик и рубашку, так как они забиваются грязью и мешают плавному ходу тросика в рубашке. Обычно ТО велосипеда делают раз в год, в которе включена настройка переключателей.

2. Износ самого переключателя. Все когда-нибудь ломается и переключатель на велосипеде не исключение. Чаше всего изнашиваются оси параллелограмма переключателя из-за чего образуется небольшой люфт, который не дает правильно настроить переключение.

3. Износ звездочек переключателя. Со временем изнашиваются пластиковые звездочки из-за чего цепь уже не держится на них, что приводит к плохой работе переклюка. Также оси звездочек могут изнашиваться и звездочка будет излишне болтаться на оси, что приводит к ухудшению переключения.

4. Кривой петух или сам переключатель. Когда вы падаете или задеваете что-то переключателем, то чаше всего гнется (ломается) петух, так как он сделан специально из более слабого сплава чем сам переключатель (чтобы сохранить целой более дорогую запчасть). Искривление не дает вставать цепи ровно, что сводит старания по настройке перекидки к нулю. Читай как выпрямить петух своими рукам.

5. Проблемы с тросиком. Иногда при установке или при падении тросик может сильно изогнутся, после чего место изгиба будет препятствовать плавному движению тросика в рубашке. В этом случае требуется его замена.

Так же бывает, что тросик разлохмачивается (вот почему следует использовать наконечники тросов) и в последствии одна из стонких нитей начинает отделяться от основного пучка, в итоге препятствует нормальному движению тросика в рубашке. Иногда может порваться одна нить в тросике и тоже не давать нормально работать, тут можно вычленить ее из основного пучка по все длине тросика. Но самым лучшим вариантов будет заменить тросик на новый.

Если тросик был установлен новый, то иногда через некоторое количество километров (около 100 км.) можно заметить ухудшение переключения — это из-за того, что тросик немного растягивается. В этом случае немного нужно будет подтянуть болт натяжения тросика.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

https://youtube.com/watch?v=O6k7u9APbvw

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Как устранить болтанку рычага скоростей на кулисе ВАЗ. Сделай Сам.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

Замена кулисы ВАЗ

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Замена кулисы на ваз 2110/2111/2112

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

 Загрузка …

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Новая кулиса для трансмиссии ВАЗ 2110

Отвертка с плоским наконечником

Бокорезы — ими нужно будет раскусить хомут

Приготовьте набор гаечных ключей — вам понадобятся ключи разных размеров

Трещотка для откручивания болтов

Смазка «Литол-24»

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

1. При помощи отвертки произведите демонтаж защитного чехла КПП.

2. Открутите гайки и винт крепления кронштейна устройства блокировки заднего хода.

3. Так выглядит устройство блокировки задней передачи в разборе.

4. Открутите гаечным ключом болты крепления кулисы к кузову ВАЗ 2110.

5. Произведите демонтаж кулисы через днище авто.

6. Так выглядит вышедшая из строя кулиса с треснутыми ушками крепления.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.
