Кованые поршни на скутер

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

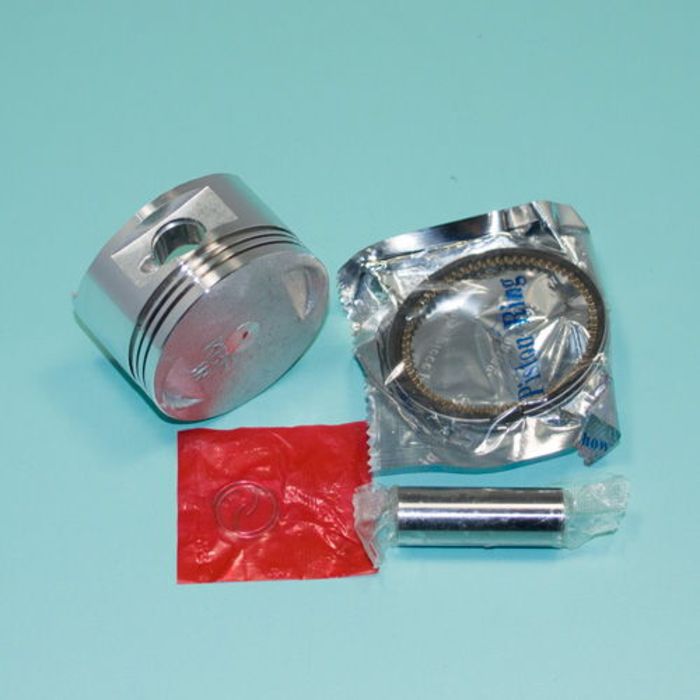

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Рейтинг производителей поршней

При составлении обзора рассматривались компании, выпускающие запчасти для двигателей автомобилей разных классов. Сравнивались технические параметры, доступность на рынке, ресурс комплектующих. Учитывалось профессиональное мнение сотрудников станций технического обслуживания, отзывы владельцев машин.

Основное внимание уделили следующим характеристикам:

  • Размер – зазор между цилиндром и поршнем не должен превышать 0,05-0,07 мм. Измерения выполняются в четырех поясах, сильные отклонения не допустимы;
  • Вес – должен соответствовать классу машины, расчётным нагрузкам, допускам автопроизводителя;
  • Ресурс – зависит от качества используемой стали или сплава, наличия специальных покрытий;
  • Ассортимент – наличие в каталоге запчастей для автомобилей разных марок положительно влияет на репутацию бренда;
  • Защита от подделок – наличие QR-кодов, голограмм, фирменных кодов, гарантируют покупателю покупку качественных деталей.

Не все производители выпускают продукцию, достойную внимания автовладельцев. Нестабильная геометрия, плохое качество металла, дефицит продукции на рынке, слабая защищенность от контрафакта – поршни с такими характеристиками исключались из нашего рейтинга.

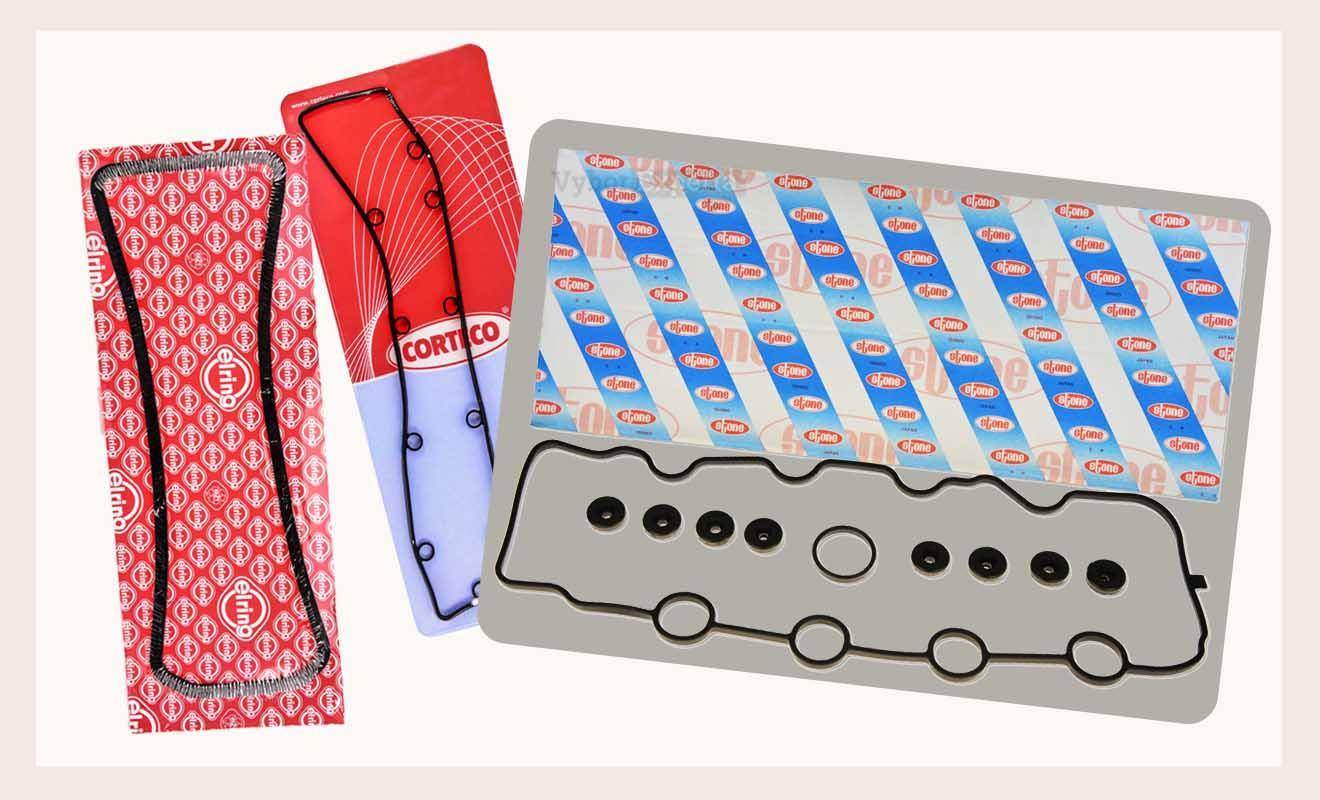

Лучшие производители прокладок клапанной крышки

Как происходит сборка поршневой системы 4т на мопеде Suzuki Sepia

Надо вооружиться небольшим шприцем (лучше медицинским, его цена очень маленькая) и маслом. Поршневая на скутер монтируется поэтапно.

Цилиндр, поршневой палец, кольца и новый поршень необходимо промыть бензином и обдуть воздухом из компрессора. Только после этого приступать к их установке.

Установка колец должна производиться с большой аккуратностью, так как кольца очень хрупкие и их можно повредить. Лучше иметь несколько запасных колец, так как цена одного кольца невысока.

Монтируется мотор.

На шатун надевается сам поршень и вставляется поршневой палец, после чего устанавливается заключительный стопор. После монтажа надо проверить, чтобы стрелка на поршне указывала в сторону глушителя.

Цилиндр, точнее, его внутренние стенки смазываются маслом, и надевается новая прокладка. Стопора аккуратно сопоставляются с замками колец. Теперь надо сжать кольца и надеть цилиндр. Цилиндр должен одеваться плотно с некоторым сопротивлением, давить на него с силой не стоит кольца могут сломаться. Если не получается, то надо проверить установку колец.

Головка цилиндра устанавливается и затягивается через прокладку. Гайки закручиваются крест-накрест от руки.

Поочередно на скутере устанавливаются:

  • фильтры;
  • мотор;
  • глушитель;
  • свечи;
  • кожухи.

Аккуратно подсоединяются все шланги и тросики.

Перед установкой воздушного фильтра его необходимо обсушить.

Теперь надо завести мотор и произвести обкатку поршневой 4т на скутере. Не стоит делать ее на больших оборотах это может привести к неприятным последствиям, мопед снова придется чинить. Так как цена работ в мастерской довольно приличная, самостоятельная замена такой детали, как поршневая на скутер актуальна.

Обкатка мопеда с обновленным мотором

Когда мопед собран с новой конфигурацией мотора и обкатан в щадящих режимах, попробуйте развить максимальную скорость в безлюдных условиях. Может оказаться, что ходовая часть и тормоза уже не справляются с мощью мотора. Спицы заднего колеса сворачиваются крутящим моментом, а для того, чтобы затормозить мопед придется выпускать тормозной парашют. На ходу сайлентблоки амортизаторов высыпаются и начинается воблинг. Это значит, что следующими в списке замены будут амортизаторы, передняя вилка от мотоцикла с колесом и системой дискового тормоза.

Мопед Альфа является одним из самых популярных в странах постсоветского пространства. Это неудивительно, ведь данная модель является отличным соотношением цены и качества. Характеристики позволяют считать мопед практически универсалом, а широкие возможности доработки помогают значительно их расширить. Применение такого мопеда не только удобно, но и экономично – расход топлива на 100 км составляет всего около 2 литров при двигателе заводской комплектации. Сочетание небольшого веса (около 80 кг) с грузоподъёмностью до 120 кг делает данную модель весьма привлекательной.

Однако подержанные модели порой испытывают проблемы с зажиганием, что сводит на нет все преимущества мопеда. Вернуть своего железного коня в строй и понять, из-за чего не заводится мопед Альфа, не очень сложно. Для этого даже необязательно обращаться к специалистам – при должном внимании все работы можно выполнить своими руками.

Важная деталь – поршень на скутер: выбор и замена

Очень много споров сейчас возникает по поводу преимущества одного вида транспорта над другим. Спор небеспочвенный, и у каждого транспортного средства есть свои плюсы и минусы. Ответить навскидку, кому принадлежит пальма первенства — автомобилю, мотоциклу или скутеру сразу невозможно, так как каждый транспорт предназначен для выполнения четко определенных задач.

Какое транспортное средство выбрать для эксплуатации, каждый решает самостоятельно, исходя из того, для каких целей он приобретается. Если для нечастых и недлительных поездок, вполне подходит скутер, преимущества, которые тяжело оспорить. Скутер является транспортным средствам, которые относятся к подклассам мотоциклов и имеют отличительные особенности. Например, они дешевле обходятся в эксплуатации, более резвые и гораздо меньше расходуют топлива, но в тоже время они требуют более аккуратного обращения и своевременного технического обслуживания. Как правило, скутеры легче мотоциклов — чаще всего их вес не более 100 кг. У скутера бывают разные двигатели – как по кубатуре, так и по типу. По скорости у скутеров ограничений нет — большинство скутеров легко разгоняется до 100 км/час.

Преимущества и недостатки скутеров

В основном скутеры предназначены для перемещения на небольшое расстояние. Многие скутеры предназначены исключительно для городской езды. Такой тип мототранспорта более управляемый, и более манёвренный, чем тяжелая мототехника. Из минусов можно выделить то, что по своей конструкции скутера являются тихоходами, и это создаёт некоторые неудобства.

Важная деталь – поршень на скутер

Каждый скутерист знает, что поршень на скутере является чуть ли не самой главной деталью. Ведь пока скутер новый — он просто летает, но со временем начинает ползать, значит, необходимо приобретать новый поршень на скутер, в противном случае двигатель теряет мощность и не может поддерживать свои изначальные характеристики

Важно правильно обкатать скутер и не перегревать двигатель. Если скутер не едет, а ползёт — становится ясно – старый поршень пора заменить. Вопрос в том, как выбрать новый? Ещё несколько лет назад скутеристы не знали, где искать новые запчасти, но сегодня рынок наводнен автозапчастями

Это же относится и к такой детали, как поршень на скутер. Можно найти поршни на скутер различных фирм, различные по размеру и модели

Вопрос в том, как выбрать новый? Ещё несколько лет назад скутеристы не знали, где искать новые запчасти, но сегодня рынок наводнен автозапчастями. Это же относится и к такой детали, как поршень на скутер. Можно найти поршни на скутер различных фирм, различные по размеру и модели.

Выбор поршня

По какой-то причине мотолюбители выбирают кованые поршни, скорее доверяясь внутренней интуиции, чем общепризнанной практичности. При этом варианты с использованием литых конструкций почему-то остаются без их внимания. При всем при этом, в маломощных двигателях предусмотрен вариант развития более высокой скорости, чем при эксплуатации кованых поршней.

Есть несколько немаловажных факторов, на которые стоит обратить внимание

  • Литье характерно тем, что меньше изнашиваются.
  • У таких поршней малая теплопроводность, что позволяет удерживать большее количества тепла в камерах сгорания.
  • Они сделаны для работы с минимальным зазором в отверстии цилиндра.
  • Литые поршни более лёгкие, чем кованые.

Наилучшей характеристикой для поршневой группы является их производитель. Чем более раскручен бренд производителя, тем больше изделию уделяется внимания

По материалу, из которого он изготовлен, принимается во внимание термическая устойчивость сплава. Принимается во внимание и способ его изготовления. Замена поршня на скутере

Замена поршня на скутере

Износ поршня в скутере приводит к тому, что возникает необходимость его замены. Также замена возможна из-за повреждения цилиндра, которое происходит при попадании мусора в блок двигателя. Основными причинами для замены поршня являются вялый набор скорости, медленный завод.

Заменить поршень можно как самостоятельно, так и в специализированной мастерской. Так как услуги мастера стоят недёшево, то поршень можно попробовать заменить самостоятельно. Этот процесс очень сложный, поэтому нужно быть особенно внимательным и максимально аккуратным. Если вы сомневаетесь в своих силах, лучше сразу обратится к специалисту.

В специализированных мастерских можно не только диагностировать неисправность скутера, но и произвести замену поршня по всем правилам. Чтобы вернуть поршневую группу к качественному рабочему состоянию, может потребоваться специализированное оборудование, а также испытания на стенде.

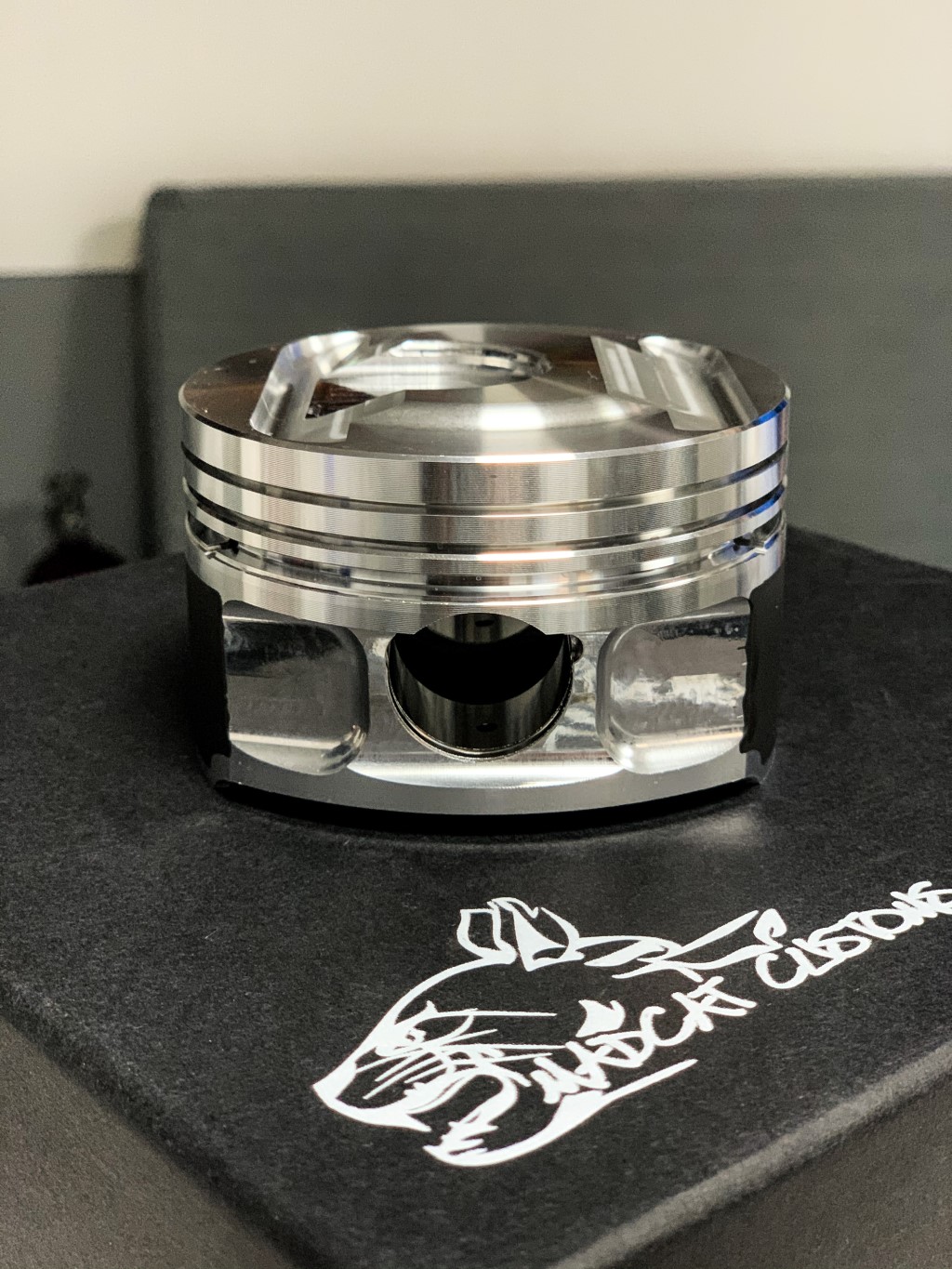

Параметры кованых поршней

Чтобы правильно подобрать данную деталь для машины, следует соотнести ее параметры с характеристиками мотора:

модель – легче всего выбрать деталь по марке ДВС, потому что изготовителями в большинстве случаев создаются изделия по определенным модификациям двигателей. И если цилиндры расточены, то предназначенные для них поршни по своим расчетным показателям не подойдут

В данном случае их следует выбирать по размерам; размер – выбирая поршень, необходимо соотносить его диаметр с размером цилиндра, принимая во внимание возможное расширение от воздействия температурного режима; сжатие – в технических характеристиках поршней указывается конкретное значение этого показателя; масса – чем меньше вес поршней, тем лучше это для мотора; мощность – на мотор необходимо ставить поршни, соответствующие по запасу прочности. В противном случае, можно ускорить изнашивание и полное разрушение

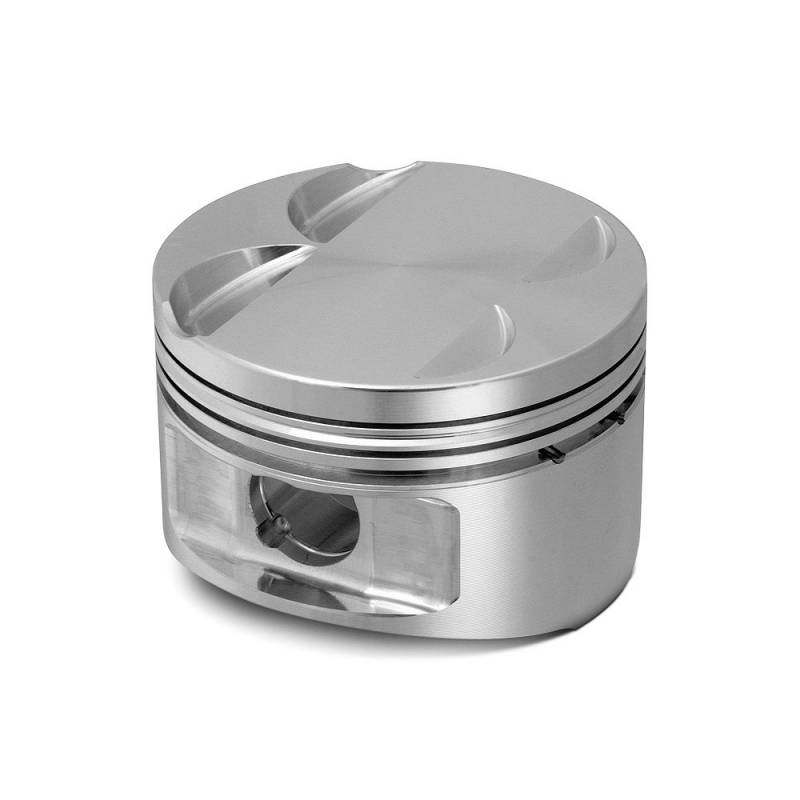

Особенности поршней

Кованый поршень предназначен для работы под высокими нагрузками, по этой причине его применяют на спортивных и гоночных транспортных средствах. Проще говоря, конструктивные и иные особенности этой детали определяются особенностями ее функционирования. Самым интенсивно воздействующим на поршни фактором во время работы мотора считается температурный режим. От ее воздействия металл расширяется неравномерно.

Такое явление больше проявляется по пальцевой оси поршня и в меньшей степени – по плоскости, в которой качается шатун. От этого поршень с цилиндром соприкасаются неравномерно, что значительно ускоряет изнашивание. В ситуациях, близких к критическим, образуются задиры, указанные детали прихватываются, что вызывает заклинивание ДВС. Кроме температуры, на поршни влияют инерционна сила и давление, которое создается в цилиндре газами.

Загрузки

Во время торможения и переключения передач нужно ВСЕГДА стараться сидеть как можно дальше от бака упираясь коленями в бак. Посадка помогает загрузить заднее колесо, разгруженное торможением передом и помогает в работе ограничителю момента. Если вы сидите сзади — вероятность того что заднее колесо начнет прыгать на переключении вниз существенно снижается.

Существует масса мифов относительно переключения передач. Простые правила:

  • чем быстрее переключаетесь тем меньше вы изнашиваете сцепление;
  • чем выше обороты тем быстрее вы переключаетесь;
  • можно и нужно тормозить передачами;
  • можно уходить с 5 ой на первую передачу (понимая зачем это нужно и что за этим последует);
  • можно и нужно переключаться на высоких оборотах;
  • переключение передач без сцепления незначительно изнашивает вилку и копирный вал.

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

  • слышится звон поршневых колец;
  • скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
  • быстрое опустошение бензобака из-за перерасхода топлива;
  • в цилиндре/моторе слышны шумы, которых не было;
  • на холостых оборотах транспортное средство неустойчиво работает;
  • общее снижение мощности;
  • внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

  • наличие густого дыма чёрного/синего цвета;
  • увеличение расхода масла;
  • изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
  • невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Подготовительные моменты

Перед тем как заменить поршень или кольца (ЦПГ в совокупности) нужно добраться до цилиндра. Для новичков, которые понятия не имеют, где находится этот элемент, подскажем. Глушитель как раз соединен болтовым соединением с цилиндром. В случае, если вы понятия не имеете как правильно поставить поршень на скутер 4т или 2т, то сначала нужно снять старую ЦПГ. Предстоящий ремонт можно разделить на следующие этапы:

  • Снятие облицовки скутера (пластик);
  • Отсоединение электрических проводов;
  • Отсоединение шланг с маслом;
  • Демонтаж двигателя;
  • Снятие старого поршня, колец (ЦПГ в совокупности);
  • Установка новых деталей;
  • Монтаж двигателя, подсоединение проводов и шланг;
  • Крепеж пластика.

Пластик складывают в стороне, чтобы не раздавить при неосторожности. Все болтики и винтики кладут в кучу, при необходимости сортируют по отдельности. Убедившись, что все шланги с бензином и маслом отсоединены, снимают двигатель

Необходимо понимать, что снятие двигателя отличается в зависимости от конструкционных особенностей модели скутера. Как только двигатель извлекся, можно приступать к снятию пластмассового кожуха, который защищает ЦПГ от внешних факторов. После чего снимают головку цилиндра. Она крепится на 4-х болтиках. Дабы не сорвать резьбу, все болты отвинчивают крест на крест

Убедившись, что все шланги с бензином и маслом отсоединены, снимают двигатель. Необходимо понимать, что снятие двигателя отличается в зависимости от конструкционных особенностей модели скутера. Как только двигатель извлекся, можно приступать к снятию пластмассового кожуха, который защищает ЦПГ от внешних факторов. После чего снимают головку цилиндра. Она крепится на 4-х болтиках. Дабы не сорвать резьбу, все болты отвинчивают крест на крест.

Снимаем цилиндр и сразу же его осматриваем. Если повреждений нет, то его и дальше можно использовать. В то время как поршень, скорее всего не подлежит обратному использованию.

Как продлить жизненный цикл ЦПГ

Не рекомендуется водить скутер на максимальной скорости в течение длительного срока (особенно в жаркую погоду). Это может привести к тепловому прихвату, который приводит к деформации отдельных частей ЦПГ. В итоге скорость наивысшая транспортного средства будет недостижимой из-за потери давления внутри. При разборке конструкции прихват легко определяется по наличию подгорелых частей в виде языков. Потребуется настройка карбюратора, чтобы исключить образование отложений в глушителе и камере сгорания и общую потерю мощности.

Необходимо заливать качественное моторное масло, дающее положительный эффект:

  • отсутствие шумов от двигателя;
  • нет перегрева мотора при длительной работе;
  • относительно чистый выхлоп и труба для выхода газов.

Лучший вариант – синтетическое масло, имеющее преимущество в экономичности, отсутствии нагара в подшипниках, отложений на днище поршня и других неприятных последствиях. Аналогично ответственно необходимо подходить к выбору топлива для скутера. Бензин стоит покупать 95 типа, который не приводит к детонации внутри камеры сгорания, повышая температуру двигателя.

После замены поршня на скутере можно начинать другие виды работ вроде покраски или смены других внутренностей. Обязательно проехать несколько сотен метров, чтобы убедиться в надёжности проведённой работы.

Замена поршня и расточка цилиндра


Если такая ситуация наступила, то замена одного только поршня не решает данную проблему. Ее нужно решать комплексно, т.е. замена поршня плюс расточка цилиндра мотоцикла. Т.е. цилиндры должны растачиваться каждый раз, когда был зафиксирован факт их изношенности. Стоит также учитывать и то, что далеко не все цилиндры подвержены изнашиванию даже при довольно длительной эксплуатации в очень тяжелых условиях. Бывают и такие случаи, что транспортное средство доживает свой век, при этом ни разу не растачивая цилиндры.

Параметры определения износа цилиндров:

  • если в верхней мертвой точке цилиндра его размеры изменились на 0,05 мм от первоначальных;
  • если в том месте, где соприкасается юбка поршня и стенка цилиндра размер изменился на 0,03 мм.

Таким образом, два указанных параметра вполне могут дать ответ на вопрос – стоит или нет растачивать цилиндр. Если есть хотя бы одно из перечисленных выше изменений, то ответ очевиден – расточка необходима.

Существую также более худшие ситуации, когда в верхней части цилиндра появляется, так называемый, «ступенчатый» дефект. Образовавшаяся ступенька сокращает время износа цилиндра, поршневых колец, посадочных мест на поршне под кольца, в результате чего во время езды появляются очень ощутимые удары. Однако, данный дефект становится заметным без каких-либо замеров. При нем изменяется характер работы двигателя – он начинает сильно вибрировать.

Это прямое показание к незамедлительному ремонту, так как сопутствующая данному дефекту эллипсоидность приводит к тому, что поршневые кольца хуже прилегают к стенкам цилиндра. Это, в свою очередь, может привести к прорыву газов из цилиндра в картер, нарушению компрессии в двигателе, что также увеличивает расход масла и топлива.

В таком случае, расточка цилиндров поможет восстановить необходимые параметры данной части мотора. Однако, под расточкой имеется ввиду не только восстановление геометрических параметров цилиндров мотоцикла, но восстановление нормального положения сопрягаемых деталей относительно друг друга. Другими словами, если исправить только геометрию цилиндра, этого не хватит для восстановления нормальной соосности и нормального расположения всех основных поверхностей.

Последствием этого является появление избыточного трения, влияющее на другие конструктивные составляющие поршневой группы. Другими словами, на все подвижные детали, которые участвуют в работе двигателя и входят в поршневую группу, будет ложиться дополнительная нагрузка на изгиб, сжатие и др. Это, в свою очередь, может стать причиной дальнейшего разбивания цилиндров по ходу работы двигателя.

Однако, в настоящее время все еще есть мастера, которые желают самостоятельно осуществить этот процесс. Возможно, у кого-то не хватает средств, а кто-то просто любит проводить время в гараже, ковыряясь в своем мотоцикле. В любом случае, самостоятельно расточить цилиндр мотоцикла возможно. Стоит отметить сразу, что способ расточки также подойдет и для автомобильного блока цилиндров. Единственный нюанс состоит в том, что обращение к токарю неминуемо, поскольку именно токарь может сделать соответствующую оправку, которая подойдет для данного процесса.

Оправка должна иметь размеры в зависимости от размеров растачиваемого цилиндра. Например, если диаметр цилиндра составляет 76 мм, то диаметр оправки должен составлять 74 мм, а ее длина должна превышать длину цилиндра примерно на 150 мм, хотя можно и немного больше. После того, как оправка будет готова, в ней необходимо проделать отверстие, в которое будет вставляться вороток, и еще ножовкой пропилить вдоль паз, глубина которого должна составлять примерно 10 мм.
