Компьютерная диагностика двигателя – приборы и принцип замеров + видео

Компьютерная диагностика

Немного истории

Компьютерная диагностика автомобилей имеет уже вполне солидную историю, превышающую 35-и летний период: в 1980 г. «Дженерал Моторс» на коммерческой основе внедрила в технологию производства диагностический интерфейс ALDL для отслеживания состояния всех систем автомобиля, а также протокол ECM, применявшийся для диагност-тестов управляющих модулей двигательного агрегата.

Рекомендуем: Помыл двигатель, а машина не заводится — в чём причина?

В начале 90-х в Соединенных Штатах был создан универсальный диагностический протокол для автотранспорта, использующийся по сей день: OBD (On Board Diagnostic – диагностика бортового оборудования), и с 1996 г. его усовершенствованная версия OBD-2 стала технологически обязательной для машин США и Канады.

С 2000 г. европейский вариант этого протокола (EOBD), Директивой ЕС (98/69) был внедрен в производимые и продающиеся авто Евросоюза на обязательной основе для бензинового транспорта, а с 2004 г. для дизельного.

Собственную версию протокола (JOBD) в 2003 г. для всех своих машин внедрила и Япония.

То есть, сейчас, обобщенно говоря, подавляющая часть даже очень возрастных авто (до 20-и лет) адаптированы к системе компьютерной диагностики. А по указанным историческим вехам вы можете предполагать наличие или отсутствие данной адаптации в той или иной конкретной машине.

Электронный блок управления

Современный автотранспорт оснащается электронным мозгом, который объединяет диагностические датчики и модули управления всех систем и подсистем машины, посредством которых можно отслеживать текущее состояние, делать прогнозы работоспособности, регулировать различные технические параметры и устранять некоторые неполадки.

Называется такой центр ЭБУ (электронный блок управления) и для техмониторинга или внесения каких-либо изменений и исправлений в автосистему к нему подключается внешний диагностический интерфейс.

Что он из себя представляет?

Обычно это связка из специального контроллера (спецификатора протокола OBD-2), какого-либо процессора для обработки данных, специального софта и средств соединения всего этого. Сейчас я объясню вам более русским языком что тут к чему, представив общую принципиальную схему:

ЭБУ машины обязательно имеет внешний выход-разъем, к которому подсоединяется ключевой для подобной диагностики элемент – OBD-адаптер (сканер), который преобразует и унифицирует поток данных от контроллера ЭБУ для того, чтобы их могли считывать внешние подключаемые устройства.
В качестве процессора обработки данных могут выступать различные диагностические устройства как специального, так и общего назначения: профессиональные сканеры-диагносты, смартфоны, планшеты, ноутбуки и десктопы. Под платформы данных устройств (iOS, Android или Windows) имеются соответствующие диагностические программы.
В качестве средств соединения может быть использован обычный компьютерный дата-кабель (с различными переходниками, при необходимости) или беспроводные Wi-Fi и Bluetooth протоколы.

Эта информация дала вам самое общее представление о принципах компьютерной диагностики. Теперь можно разобраться в ней более детально.

Возможности диагностики

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их.

Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

Проверка качества проведенного техобслуживания;
Более точное планирование автосервисных работ и экономия бюджета;
Более точное определение состояния машины при ее покупке;
Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Рекомендуем: Устройство ходовой части автомобиля

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

Умение работать с компьютером и софтом на уровне обычного пользователя;
Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

Нюансы диагностики

Видео: Компьютерная диагностика автомобиля ELM327 (Часть 1)

Популярная проверка — диагностика двигателя, для проведения которой используется сканер и мотор-тестер. Сначала производится сканирование узлов — электронная диагностика. В роли сканера выступает персональный компьютер (или ноутбук), который подключается через диагностический разъем и считывает коды ошибок. Особенность такого прибора — помощь в управлении механизмами и расшифровывание сигналов, посылаемых от микропроцессорных датчиков.
На практике сканирования недостаточно для определения неисправности. Чтобы получить точные результаты, применяется мотор-тестер — многоканальный осциллограф. Задача устройства — измерение поступающих с бортового компьютера сигналов, вывод осциллограмм и других данных на экран. Дополнительная информация позволяет сделать точные выводы по неисправности и решить, что делать дальше.
Описанное выше оборудование выпускается двух видов:

мотор-тестеры стационарного типа — устройства, предназначенные для многосторонней диагностики транспортного средства. В таких системах OBD-II — лишь небольшая часть системы газоанализатора, снятия параметров компрессии, давления в топливной системе и так далее;
дилерские сканеры (специализированные устройства) — цифровые изделия, отличающиеся многофункциональностью. По сути, это комбинация небольшого компьютера, осциллографа и мультиметра. Стоимость специализированного устройства превышает 2-3 тысячи долларов, поэтому найти его можно только на специализированном СТО.

Несмотря на точность и простоту, компьютерная диагностика автомобиля занимает определенное время. Проблему невозможно выявить мгновенно. Средняя продолжительность тестов — 20-30 минут, ведь специалисты на СТО не просто считывают коды ошибок, но и расшифровывают показания ЭБУ.

Адаптеры

iOBD и ELM 327 — адаптеры, дающие возможность соединить ПК, телефон или планшет с разъёмом транспортного средства.

iOBD — небольшое изделие, используемое при диагностике авто, для передачи данных на внешнее устройство. Прибор работает через WiFi и блютус. Он исправно служит в любых машинах, где есть разъем OBDII.

Условия стандарта OBD2:

Общий протокол для перекидывания данных.
Стандартный порт.
Общие коды.
Мониторинг бортовыми частями, поломка их ведет к выделению токсинов.
Сохранение значений параметров во время возникновения кода ошибки («замороженный» кадр) в памяти ЭБУ кадра.
Доступ любых сканеров к данным кодов ошибок.
Всеобщее перечисление сокращений и терминов необходимое для кодов ошибок и электронных частей транспорта.

Исходя из выдвинутых требований, бортовая часть выявляет снижение функциональности элементов доочистки ядовитых выделений. То есть Check Engine датчик может загораться, когда скопилось много СН или СО в токсичных газах на выходе нейтрализатора. Эти же операции проходят в других системах, поломка которым сказывается повышением ядовитых газов.

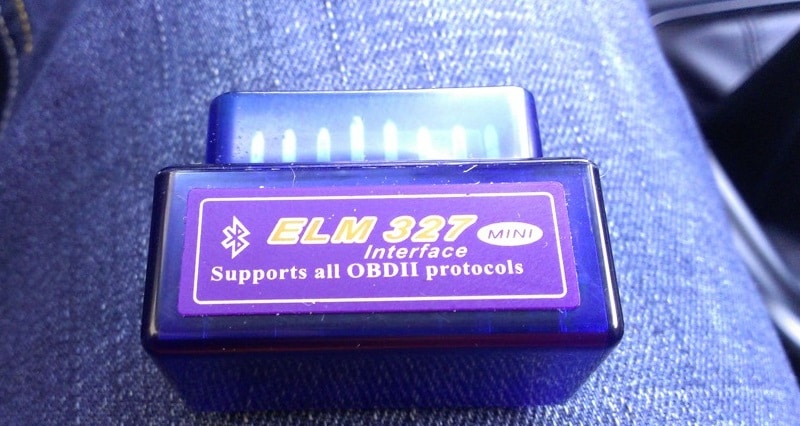

ElM 327 адаптер

Обеспечение ЭБУ двигателя многостороннее:

Обеспечение управления – осуществление залива топлива.
Электронное резервирование.
Нахождение поломки и саморегистрация в бортовой системе.
Самостоятельное тестирование узлов и анализ технических систем двигателя транспортного средства.

Адаптер ЕLM 327 – это новейший OBDII сканер. Его модификации WiFi, USB и bluetooth,. При покупке прибора внутри упаковки имеется диск с готовыми программными обеспечениями. К транспортному средству он подсоединяется через разъем OBDII — его имеют машины, произведенные с 1996 года. Сегодня к устройству ELM327 могут подключиться все популярные операционные системы. Управление очень простое и интуитивно понятное.

Идущие протоколы:

SAE J1850 VPW (10.4 kbaud);
SAE J1939;
SAE J1850 PWM (41.6 kbaud);
ISO 15765-4 CAN (11 bit ID, 500 kbaud);
ISO 15765-4 CAN (29 bit ID, 250 kbaud);
ISO 15765-4 CAN (29 bit ID, 500 kbaud);
ISO 15765-4 CAN (11 bit ID, 250 kbaud).

Особенности и возможности устройства:

Читает простые (P0, P2, P3, и U0) коды поломки, а также индивидуальные шифры изготовителей (P1, P3, и U1).
Считывание ошибок «Сheck Engine».
Удаление отчетов и погашение индикации проблемы (Check Engine, MIL).
Получение информации с датчиков и построения графиков по ним (обороты двигателя, скорость, кислородные датчики и т.д.)

В режиме реального времени происходит считывание информации с двигателя:

лямбда;
трата топлива;
обороты двигателя;
скорость;
частота открытия форсунок;
коррекцию топлива;
угол опережения зажигания;
режим расположения дроссельной заслонки;
остальные данные ЭБУ транспорта.

Диагностика двигателя эндоскопом

Эндоскоп – прибор, с помощью которого можно посмотреть состояние двигателя изнутри, без его разборки. Проверка эндоскопом так же существует в медицине. И как врач ставит более точный диагноз после эндоскопического исследования того или иного органа, так и проверка, например, цилиндров двигателя эндоскопом позволяет максимально точно определить состояние, характер и степень неполадки, и, как следствие, позволяет сделать более точные рекомендации по ремонту и дальнейшей эксплуатации агрегата.

Диагностика двигателя эндоскопом – распространенная процедура. Автовладельцы, которые проверили двигатель своего автомобиля этим способом, всегда хорошо отзываются. С помощью эндоскопа можно проверить цилиндры, клапана и проверить состояние поршневой группы. Эндоскопическое исследование цилиндров дает долгожданный ответ тем, кто хочет видеть что происходит с цилиндрами, насколько изношена хоминговка гильз, зазор между поршнем и цилиндром. Если обычная диагностика цилиндров не дает ответа на вопрос, его почти гарантированно даст эндоскоп.

Проверить задиры на двигателе эндоскопом, можно самостоятельно и некоторые автомобилисты так и поступают. Однако стоит отметить, что очень многое в таком исследовании зависит от 2 факторов. Первый – качество самого прибора – эндоскопа. Прибор, купленный с рук или заказанный Китае, не может гарантировать точного результата диагностики двигателя, поэтому риск от проведения такой диагностики весьма и весьма велик. Второй – опыт того, кто будет проводить диагностику двигателя эндоскопом. Без определенного опыта и знаний качественно оценить повреждения двигателя не удастся.

Для чего это нужно?

Компьютерная диагностика позволяет максимально точно определить неисправность электроники или других систем автомобиля, благодаря чему мы получаем:

ясную картину технического состояния отдельных узлов и систем;
примерный план устранения неисправности, начиная от сброса ошибок;
контроль за работой двигателя в режиме реального времени;
возможность изменять некоторые параметры в режиме реального времени.

Что в себя включает компьютерная диагностика авто?

В первую очередь электронная диагностика начинается с осмотра на предмет внешних повреждений, либо по звуку вращающихся деталей. Далее включается в работу сканер, который требуется подключить в диагностический разъем, находящийся в салоне под торпедой или под капотом. Диагностика включает в себя следующие этапы:

считывание кодов ошибок;
аналоговая проверка;
анализ полученной информации, сброс ошибок и повторное считывание, если ошибки снова появились.

Оборудование для компьютерной диагностики

Существует три вида специализированного оборудования:

дилерское — представляет собой сканер, который предназначен исключительно для одной марки автомобиля, им оснащают СТО всех официальных дилеров. Такое оборудование позволяет не только произвести правильную диагностику, но и увидеть возможные вмешательства в блоки управления, точный пробег, историю ошибок. Оборудование высокоточное, а значит диагностика производится быстро и качественно определить неисправность, откорректировать работу электронных систем;

универсальный сканер — портативное устройство, которое отличается компактностью и простотой использования. Устройство показывает ошибки, есть возможность их удаления, однако функционал не так широк, зато приемлемая стоимость позволяет иметь такой сканер каждому автовладельцу;
мультимарочный сканер — может быть двух видов: в виде портативного компьютера, либо блок с планшетом. Обычно применяется на различных СТО, благодаря широкому функционалу выполняет 90% необходимых операций. В зависимости от марки и стоимости есть возможность корректировки работы блоков управления.

Помните, что для личного пользования дешевые Bluetooth-сканеры, которые сопрягаются с вашим смартфоном редко показывают верную информацию о техническом состоянии автомобиля, лучше установить бортовой компьютер, который в режиме реального времени будет контролировать почти все процессы работы авто.

Показания к диагностике дизельного двигателя

Наши специалисты настоятельно советуют провести проверку двигателя вашего авто, если появились такие симптомы, как:

Затрудненный пуск мотора.
Потеря мощности двигателя.
Нестабильная работа мотора (провалы холостого хода, плавающие обороты и др.).
Увеличение расхода топлива.

Если на приборной панели автомобиля загорелись контрольные лампы, требуется срочная диагностика.

Комплексная проверка включает в себя:

визуальный осмотр мотора;
анализ шумов во время работы;
замеры важных параметров (давления топлива и др.);
компьютерную оценку состояния дизеля.

Важно! Своевременные диагностические операции позволяют в кратчайшие сроки обнаружить даже малейшие неполадки, избежав таким образом серьезных поломок

Этапы работы по компьютерной диагностике автомобиля

Компьютерная диагностика двигателя автомобиля

Компьютерная диагностика включает в себя тестирование электроники автомобиля и блоков, отвечающих за работу основных узлов транспортного средства — мотора, подвески, круиз-контроля, трансмиссии, навигации, приборной панели и так далее. Работа проходит в несколько этапов:

Проверяются узлы автомобиля при помощи имеющихся средств диагностики, снимаются основные данные с узлов автомобиля, считываются ошибки. На этом этапе работник СТО должен правильно расшифровать показания сканера и сделать предварительные выводы по поводу неисправности;
На втором этапе делается дополнительное аналоговое тестирование. Проверяется электрическая часть автомобиля — провода, АКБ, контактные соединения, генератор. Мастер определяется, система исправна или нет. В противном случае остальные данные не будут иметь значения;
Проверяются параметры автомобиля в режиме онлайн. Название опции — «Data Strea». Информация по потоку — шанс проверить сигналы от исполнительных органов и прочих элементов. В этом режиме на экране тестирующего устройства видны основные параметры — впрыска топлива, датчиков, режима ХХ и так далее;
Проводится анализ данных, которые получены в процессе проверки. Как уже упоминалось, сканер выдает основные осциллограммы, которые стоит сравнить с типовыми для каждого из автомобилей. Обычно у квалифицированного мастера вся эта информация имеется под рукой;
Записанные в память контроллера ошибки стираются. После этого проводится повторная инициализация. В ряде случаев приходится выполнять повторную работу по инициализации (если были сбиты основные параметры).

Особенности компьютерной диагностики двигателя автомобиля

Наиболее трудной задачей диагностирования мотора машины является определение узла, в котором произошла поломка

На многих транспортных средствах отсутствует единая система электронного управления двигателем (ЭСУД), следовательно, специалисты обращают внимание на признаки различных поломок, проводят множество сложных операций по диагностике. Во время подобных процедур часто снимают навесное оборудование, частично разбирают мотор автомобиля.

Что же показывает проверка силовой части? Компьютерная диагностика транспортного средства – современный способ проверки узлов и элементов, взаимодействующих с ЭСУД. Нередко неисправности одного механизма непосредственно влияют на функционирование другого. Подобные ошибки фиксируются во время анализа, что позволяет точно и оперативно локализовать неполадки.

Компьютерная диагностика автомобиля помогает оценить показатели двигателя во время работы и сравнить их с номинальными. Анализ работы силовой части позволяет проверить системы зажигания, питания и охлаждения, механизм газораспределения и непосредственно ЭСУД. Одновременно с проверкой возможно оценить состав топливно-воздушной смеси, качество заполнения цилиндров ТВС и прочие показатели.

Диагностика осуществляется поэтапно: после выведения отчета о неисправностях идет расшифровка информации. В результате решается, ремонтировать или менять конкретную деталь, узел, элемент.

Приборы, необходимые для проверки, подразделяют по назначению на 2 группы:

Отвечающие за измерение физических параметров. К устройствам данной группы относятся амперметры, вольтметры, омметры, манометры.
Отвечающие за отображение работы машины в цифровой или графической форме. Примером таких приборов являются сканеры, мотор-тестеры.

Требования, предъявляемые к устройствам компьютерной диагностики двигателя автомобиля:

наличие в базе данных номинальных характеристик для множества моделей, марок машин;
высокая точность обработки данных;
защита от неправильного подключения, перегрузки;
автоматическое выключение прибора;
простота использования.

Если разобраться с амперметром или манометром будет несложно для многих людей, то, например, сканером должен пользоваться опытный работник. Модульные приборы, которые подключаются к ПК, могут измерять ток, напряжение, давление, определять разряжение газов и наличие жидкости в частях мотора. Результаты измерений обязаны быть очень точными, так как на их основании в дальнейшем проводится диагностика карбюраторных и инжекторных двигателей с различными системами зажигания – классической, микропроцессорной или электронной.

Использование мотор-тестеров помогает оперативно и точно определить неисправности при подаче топлива, в системе зажигания, протестировать работу генератора и заряд аккумулятора.

Чтобы определить код неисправности, часто применяют системный сканер. Данное устройство имеет цветной экран, а также оснащено небольшим принтером. Его работа заключается в считывании кода ошибки с последующей распечаткой данных. При тестировании прибора в автоматическом режиме исправления происходят до пяти раз. Невозможность купирования ошибки свидетельствует о том, что имеется поломка в системе управления.

Основными функциями сканера являются:

считывание кодов неисправностей, которые сохраняются во время самодиагностики автомобиля в памяти блока управления, с последующей расшифровкой;
удаление кодов ошибок из памяти без устранения причины неисправности;
отображение показателей работы транспортного средства в режиме реального времени;
воздействие на датчики, блок управления;
активация исполнительных механизмов;
внесение в программу блока управления корректировок в пределах возможностей прибора и автосервиса.

Газоанализаторы с помощью сканера способны определить состав отработанного газа. На основании полученной информации возможно провести оценку работы двигателя. Также стоит отметить, что есть газоанализаторы, которые тестируют автомобиль в автономном режиме.

Полноценную компьютерную диагностику двигателя автомобиля проводят в сервисах, которые укомплектованы требуемым оборудованием, в том числе ПК с подключенными специальными приборами.

Необходимые устройства комплекса для проведения компьютерного анализа:

персональный компьютер;
универсальный сканер;
многокомпонентный газоанализатор;
быстродействующий многоканальный цифровой мотор-тестер;
многофункциональная мобильная закрывающаяся стойка для диагностирования.

Данные устройства должны иметь изолированные провода, а также располагаться в одном месте.

Как выбирать приборы для диагностики автомобилей своими руками

При выборе приборов для самостоятельной диагностики автомобилей следует руководствоваться следующими соображениями:

1. Маркой автомобиля, который вы хотите обслуживать.

Автомобили до 2000-го года выпуска подключаются к OBD-разъему только через переходник, если подключаются вообще.

В автомобилях 2000-2005 г.в. возможна неполная диагностика, нет смысла покупать навороченную диагностику.

Если вы планируете производить компьютерную диагностику для нескольких автомобилей, следует остановить выбор на универсальном приборе. В сопроводительной документации диагностических устройств обычно указывается, для каких автомобилей они предназначены. Есть одномарочные (обычно дилерские) приборы для диагностики автомобилей.

Очень профессиональное, простое в пользовании и недорогое диагностическое устройство автомобилей VAG-группы (AUDI, VW, SEAT, SKODA), в русской версии именуемое «Вася диагност».

2. Уровнем своей компетентности.

Нет смысла покупать оборудование для диагностики автомобилей через компьютер, если у вас нет ноутбука. В этом случае можно приобрести адаптер для Android или диагностику со встроенным дисплеем.

Также не рационально приобретать профессиональный Launch, если не умеете заниматься перепрошивкой, а то таких бед можно натворить!

3. Решаемыми задачами.

Если вы планируете проводить диагностику автомобиля своими руками с помощью смартфона в качестве тестера для определения неисправного узла в процессе эксплуатации, возможно, вам подойдет простенький ELM327 адаптер:

Если вы решили регулярно заниматься ремонтом своего и соседских авто, лучше приобрести AUTOCOM.

Зачем нужна диагностика

Диагностика через смартфон или компьютер экономит время, усилия и деньги владельца. Считав и расшифровав коды ошибок из блоков автомобиля, вы поймете, что сломалось и какого специалиста искать. Это эффективнее, чем консилиум соседей по гаражному кооперативу и разборка половины машины в поисках проблемы.

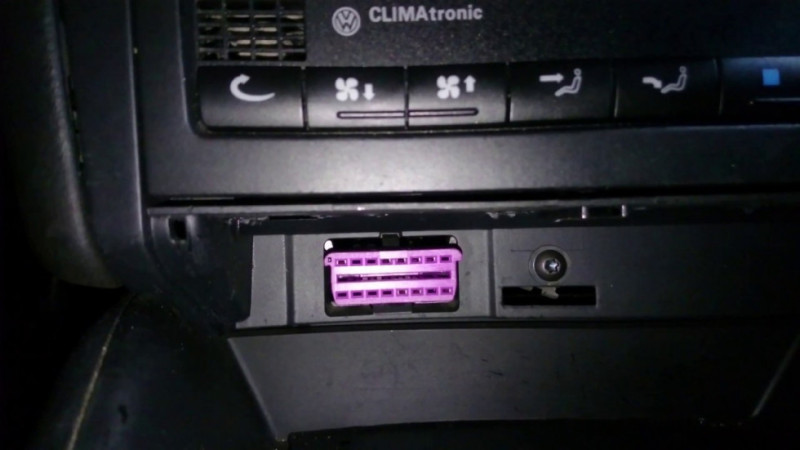

Диагностический разъем в VW Golf 4

Даже в 20-летних автомобилях есть диагностические разъемы. Обычно используется OBD-II — специальный порт в форме трапеции с 16 контактами. В старых машинах для соединения используется кабель, в новых — либо кабель, либо беспроводной модуль с Bluetooth или Wi-Fi. Подключившись к диагностическому разъему, вы сможете:

определить список доступных для проверки систем машины (двигатель, тормозная система, блок комфорта и пр.)
считать коды ошибок и расшифровать их (определить неисправность конкретного узла или детали)
стереть ошибки (после устранения поломки или в целях диагностики)
проверить параметры авто в режиме реального времени (мгновенный расход, температура ОЖ и пр.)
изменить конфигурацию систем авто (настроить автоматическое закрывание дверей при движении, привязать новый ключ и пр.)

Специальных знаний или опыта работы для базовой проверки машины не требуется. Нужно знать, где находится диагностический разъем, а также иметь необходимые инструменты.

Диагностика состояния моторного масла

Все виды моторных масел имеют свой срок службы, после которого оно становится — непригодным. На упаковке с маслом производитель всегда указывает рекомендации по пробегу автомобиля, через который необходима его замена. Эти рекомендации даются без расчета условий эксплуатации автомобиля – погодные условия, запыленности дорог, периодические стояния в пробках, когда машина не двигается, а ее двигатель все равно работает, и частая эксплуатация по городу — значительно сокращает срок службы масла. Поэтому не стоит полагаться на рекомендации и стараться наблюдать за качеством масла — самостоятельно.

Проверка масла в двигателе

Проверить состояние масла можно по капле с масляного щупа двигателя. Необходимо один раз капнуть на лист бумаги и подождать 15 минут, пока капля пропитается и сформирует четкое пятно. Теперь просто сравниваем полученный образец с представленными в таблице ниже.Капля должна быть не более — 3 сантиметров в диаметре.По бумажной пробе масла учитывают три зоны капли. Цвет и рисунок пятна, а так же — равномерность растекания.

Чистое масло, без примесей, оставляет — большое светлое пятно. Оно может вовсе исчезнуть через пару суток. Если позже пятно пожелтеет, окислится, значит масло работало в двигателе при повышенных температурах, что указывает на неисправности в работе мотора.

Чем светлее пятно в зоне ядра — тем работоспособнее проверяемое масло.
Сильное потемнение говорит о насыщении металлами и примесями и если такое масло оставить работать в двигателе дальше, износ двигателя увеличится в разы.Маленькая зона последнего кольца, диффузии, говорит о потере своих свойств у присадок, добавленных в масло для моющих и диспергирующих качеств. Такое масло может работать в моторе и дальше, но уже — не выполняя присадочных свойств.

Полное отсутствие последнего кольца говорит о присутствии воды и полной потере присадочных свойств. Если ядро такого масла густое и по цвету близкое к черному, значит — было неоднократно отработано и уже давно пришло в негодность!В других случаях масло просто состарилось о времени, вышел срок годности, или были нарушены условия его хранения.Вода наносит сильный вред моторным маслам.
Попадая в него в соотношении 0,2 % вода начинает быстро разлагать существующие в ней присадки. Далее при работе двигателя с таким маслом в трубках и каналах мотора забиваются густыми отложениями.
В дальнейшем это приводит — к поломкам деталей в двигателе!

Распад присадок увеличивает нагар на деталях, образуются — отложения, пены, пленки.
