Когда нужно менять тормозной шланг в автомобиле

Как сделать ремонт тормозных трубок?

Как самостоятельно восстановить поврежденную магистраль? Ремонт тормозных трубок требует от водителя определенного опыта и умения пользоваться слесарными инструментами. Но не все так сложно. Далее поэтапно изложен процесс реставрации поврежденной системы.

  1. Вначале необходимо открутить трубку от тормозного цилиндра или суппорта.
  2. При помощи трубореза производится разрез трубопровода в нужном месте.
  3. Удаляется поврежденный участок.
  4. Край трубки обезжиривается бензином.
  5. Зажимают трубку клещами так, чтобы ее край выступал примерно на 50 мм.
  6. При помощи дрели внутри трубки на краю снимается фаска.
  7. По окончании нужно удалить остатки стружки.
  8. Далее на трубку насаживается штуцер.
  9. Край трубки вставляется в специальное приспособление и проводится ее развальцовка.

Отремонтированный трубопровод продувают сжатым воздухом и соединяют с магистралью при помощи специального переходника. Теперь осталось только прокачать тормозную систему, и автомобиль готов к дальнейшей эксплуатации.

Когда контрольные датчики сигнализируют о поломке тормозной системы

  1. Обозначение «поломка» на панели контроля появляется в том случае, если в бачке имеется низкий уровень тормозной жидкости, тогда надо уже планировать делать прокачку системы и решать, как заменить тормозные шланги на ВАЗ 2114 самостоятельно или при помощи специалиста.
  2. Имеется и обозначение на панели, что включен стояночный тормоз. Его же надо отключать в момент начала движения, иначе повреждений также не избежать, а там все проблемы потянутся друг за другом, и назреет ситуация с решением вопроса, как заменить тормозные шланги на ВАЗ 2114.

Таким образом, бдительность и еще раз бдительность – вот основное, о чем должен помнить водитель при входе в гараж и в процессе движения по маршруту ежедневно и ежесекундно. Лучше сесть и разобраться, как заменить тормозные шланги на ВАЗ 2114, чем испытать стресс на скорости, когда педаль тормоза просто провалится под ногой, и машина не остановится по требованию.

Замена заднего тормозного шланга

  • Откручиваем штуцер при помощи двух ключей: 10 и 15;
  • Вынимаем шланг из проушины крепления задней балки к кузову;
  • Надеваем на конец трубки защитный колпак;
  • При помощи двух ключей разъединяем шланг и трубку. Снимаем тормозной шланг. Заменяя его, не забываем про уплотнители;
  • Ставим все в обратном порядке назад. Ту же процедуру выполняем и на другом заднем колесе. Прокачиваем гидропривод (тормоза).

Таким образом, вы убедились, что замена тормозных шлангов на ВАЗ 2109 и 2110 – не такое уж и сложное дело. И своими руками, при наличии определенных навыков – это вполне реально!

Трубка тормозная задняя

Как правило, тормозная система отвечает за выполнение одной из самых важных функций, а именно за обеспечение управляемого изменения скорости машины. Помимо этого за счёт такой системы происходит остановка транспорта и удержание его в одном положении на стоянке. По этой причине к ремонту тормозной системы нужно подходить с большой ответственностью

Так как чаще всего требуется замена тормозной трубки ВАЗ2109, нужно уделять больше внимание качеству запасных деталей. Замена задней тормозной трубки на ваз 2109может быть проведена самостоятельно

Важным типом привода в исправной тормозной системе считается гидравлический тип. Кроме тормозной педали, основного тормозного цилиндра, усилителя, а также колёсных цилиндров, сюда входят различные шланги, а также немаловажные трубопроводы.

Замена тормозного шланга. Практическое руководство.

Порядок выполненных работ по замене тормозного шланга.

Тормозная система играет важную роль в эксплуатации любого транспортного средства. Если хоть один ее элемент оказывается неисправен, то это может привести к губительным последствиям. Поэтому следует с особой бдительностью следить за исправностью всех элементов этой системы.

Важная составляющая любой тормозной системы – тормозной шланг. Растрескивание и износ тормозных резиновых шлангов является довольно распространенной проблемой.Чтобы не допустить этого, нужно смазывать его силиконовой смазкой, а также периодически осуществлять проверку его исправности. Если появляются какие-либо подозрения на наличие дефекта, следует сразу произвести замену тормозного шланга, ведь его неисправность в будущем может оказать губительное влияние на участников движения.

Последовательность действий:

1. Первым делом транспортное средство следует подготовить к выполнению необходимых операций. Для этого нужно расположить его на ровной поверхности, установить упоры под колесами с противоположной вывешиваемому колесу стороны.

В целях безопасности,устанавливаем под колёса упоры.

2. Домкратом поднимите переднюю часть машины. Поставьте авто на «колодки», чтобы обеспечить лучшую устойчивость. С помощью баллонного ключа произведите снятие колеса.

Для доступа к тормозному шлангу поднимаем автомобиль.

3. Все заменяемые крепежные и резьбовые элементы тормозной системы обработайте, используя специальную проникающую смазку. Благодаря этому вы обеспечите легкое их откручивание. Эту работу надо сделать заранее, чтобы смазка глубже проникла в соединения.

Заранее позаботимся,покрыв данным раствором места резьбовых соединений.

4. С помощью плоскогубцев извлеките фиксирующую скобу от тормозного шланга кронштейна кузова. Удерживая ключом 17 (чтобы наконечник тормозного шланга не смещался), произведите откручивание штуцера тормозной трубки, используя ключ 10.


Плоскогубцами убираем скобу,крепящую шланг к кузову.

5. Тормозной шланг вытащите из кронштейна. Убедитесь, что на тормозной трубке есть защитный колпачок от прокачанного штуцера. Если его нет, то утечка тормозной жидкости неизбежна. Ключом 10 открутите крепежный болт скобы, удерживающей тормозной шланг, и снимите его.

Предотвратить утечку тормозной жидкости из разъединённого шланга.Устанавливаем резиновый колпачок от штуцера прокачки.

6. Воспользуйтесь ключом 14 для откручивания крепежного болта тормозного шланга и его снятия.

Выворачиваем болт который крепит шланг,применяя ключ на 14.

7. Установка нового шланга должна проходить в обратном порядке. Также необходимо сменить уплотнительные шайбы из меди. Установив новый тормозной шланг, нужно прокачать тормозную систему.

Прокачка тормозной систем:

1. Чтобы прокачать тормозную систему, залейте в бачок тормозную жидкость на уровень max.

Дозаправить бак,на главном тормозном цилиндре тормозной жидкостью.

2. Далее со штуцера надо снять защитный колпачок и надеть на него прозрачный шланг, после чего опустить в емкость, где находится тормозная жидкость. Благодаря этому вы исключите попадание воздуха вовнутрь тормозной системы.

Обязательно после проведения замены тормозного шланга нужно прокачать систему,удалив воздух.

3. Для прокачки тормозов без помощника не обойтись. Он должен жать педаль тормоза и удерживать ее в нажатом положении. Попросите помощника нажать педаль тормоза до упора 3 раза. При этом вы должны с помощью ключа 10 произвести откручивание штуцера прокачки.

Откручиваем ключиком штуцер прокачки.

Скопившийся воздух будет собираться в бочке с жидкостью. После этого надо закрутить штуцер, повторив операцию снова. Повторять нужно до тех пор, пока воздух не выйдет из системы. 4. По мере выхода воздуха вам необходимо будет доливать в бачок тормозную жидкость. По завершении этой операции следует плотно завинтить штуцер прокачки, демонтировать трубку, установить защитный колпачок, после чего произвести установку колеса на прежнее место.Для прокачки доливать нужно жидкость той марки, которая используется в вашей автомобильной системе.

Замена передних тормозных шлангов

Замена передних тормозных шлангов на ВАЗ 2107 — эта процедура не трудная, и перед тем, как ее выполнять, необходимо откачать жидкость из расширительного бачка. Для выкачивания лучше воспользоваться резиновой грушей или шприцом. Перед началом выполнения работы, понадобится взять инструмент и приступать.

Для начала приступаем к снятию переднего колеса с нужной стороны. Снимаем переднее колесо для того, чтобы освободить доступ к шлангу.
Когда откроется доступ к подводке, нужно сначала металлической щеткой очистить места соединений, а затем обработать их смазкой WD-40 или аналогами.
Через 5-10 минут после обработки соединений смазкой, можно приступать к вывинчиванию фитингов. Для этого используется специальный ключ на 10 мм с прорезью.
Ключ имеет специальный стопор в виде болта, который завинчивается после того, как он будет надет на металлическую трубку.
Приступаем к ослаблению гайки кронштейна, для чего ключом на «17» нужно придерживать фитинг.
Как только соединительная муфта на металлической трубке будет ослаблена, можно вынимать спецключ и продолжить вывинчивание вручную.
После отсоединения шланга, на торцевую часть трубки нужно надеть резиновый пыльник, чтобы исключить попадание в систему пыли или воды.
Для освобождения второго конца фитинга из кронштейна, понадобится извлечь скобу пассатижами.
При помощи плоской отвертки следует выкрутить винт, которым выполняется прижим накладного кронштейна к суппорту. После этого можно демонтировать деталь. Новый шланг на месте

Ключом на «14» нужно вывинтить болт крепления второго фитинга.
Медные шайбы нужно обязательно заменить, а затем приступать к установке нового шланга на суппорт

При этом важно учесть один нюанс — наконечник фитинга должен быть направлен вниз, а не вверх.

Прочитайте, может пригодится: Как поменять сайлентблоки передней подвески

После завинчивания второго фитинга, можно приступать к выполнению аналогичных действий, но на другом переднем колесе. На этом установка передних шлангов завершена, однако не торопитесь устанавливать колеса на место, так как понадобится выполнить процедуру удаления воздуха из системы (прокачка тормозов).


Ставим и прикручиваем стопорную скобу

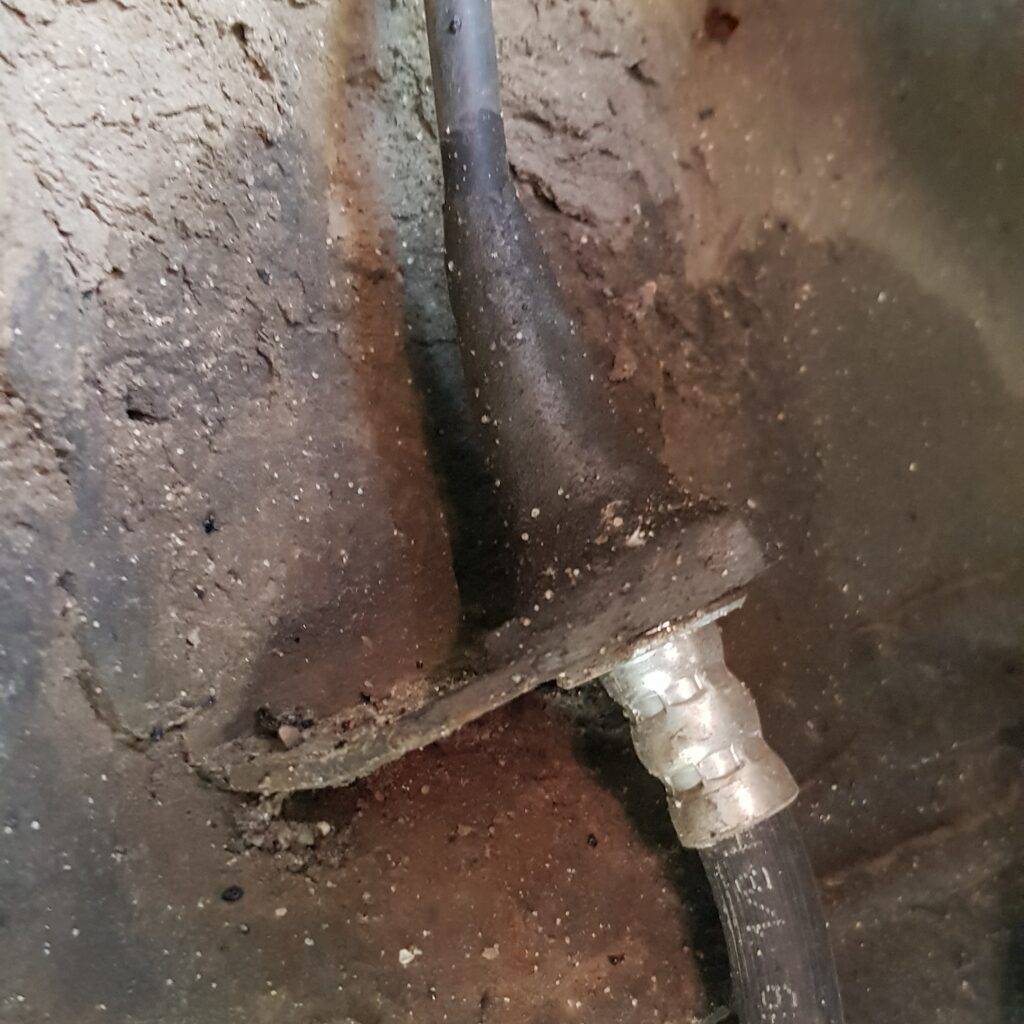

Как открутить тормозной шланг от трубки?

Бензин-растворитель неплохо очищает грязь

Второе. Нужно очистить закоревшие соединения от грязи, коррозии

Особое внимание уделить месту входа тормозной трубки в штуцер и входу резьбы штуцера в фитинг шланга. Удобно использовать надфили, выколотки, нож, острое тонкое шило, периодически проливая соединение универсальной смазкой типа жидкий ключ

Можно дополнительно использовать пробразователи ржавчины или кислоты

Важно терпение. Химические реакции ржавчины с проникающей смазкой или кислотами могут протекать достаточно долго

Не забывайте о мерах безопасности при работе с опасными жидкостями.

  • Универсальная проникающая смазка
  • Инструмент борьбы

Третье. Специальные ключи тормозных трубок должны быть подготовлены заранее. Ключи позволяют плотно обжать грани штуцера, избежав их слизывания. Периодически пытаться стронуть резьбу штуцера относительно фитинга. Именно стронуть, ибо можно свернуть тормозную трубку, закисшую в штуцере. Можно использовать периодические постукивания.

  • Ключ тормозных трубок
  • Спецключ для тормозных трубок

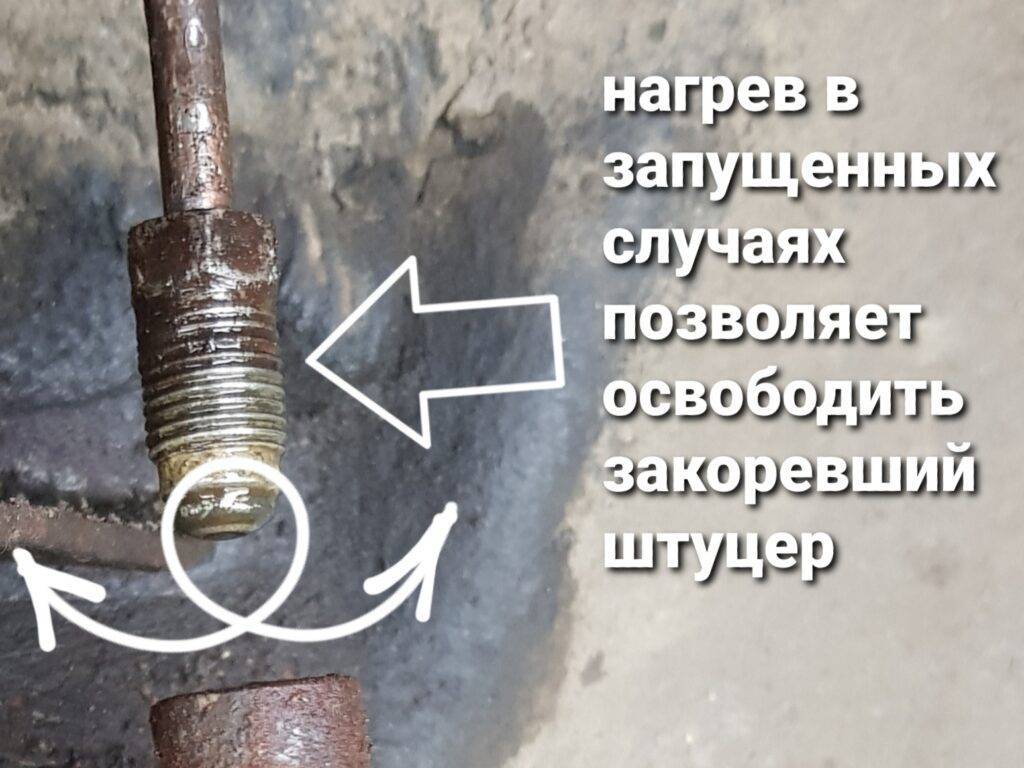

Четвертое. Крайние меры. Шлангом придется жертвовать ради спасения штуцера. Вариант первый — использование газовой туристической горелки. Фитинг при нагреве расширится, освободив резьбу. Резина шланга вероятно сгорит. Вариант второй — использование болгарки. Фитинг аккуратно срезается. Штуцер остается целым. Шланг устанавливается новый.

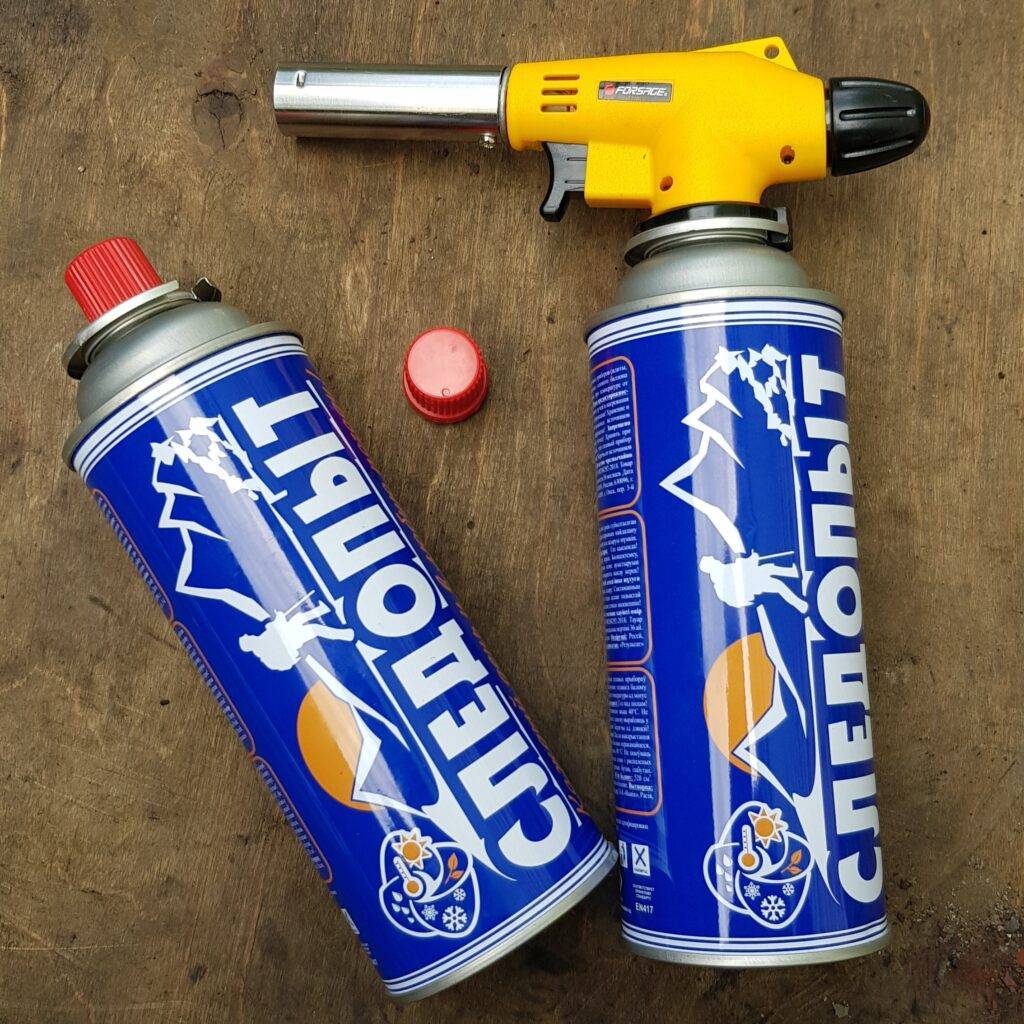

Газовая горелка

Пятое. Освободить тормозную трубку, закисшую в штуцере, проще. Опять используем газовую горелку, нагревая штуцер. Вращая и сдвигая штуцер относительно продольной оси трубки, дарим штуцеру долгожданную свободу.

Рабочий способ

Пережив столько мучений, глупо создавать будущие предпосылки к ним. Обратная сборка должна предупредить описанные проблемы.

Монтаж тормозного шланга

Первое. Использование специализированной смазки. Крайне рекомендую использовать пасту ATE Bremszylinder-Paste гидравлических тормозных цилиндров. Смазка превосходная для обслуживания дисковых и барабанных тормозных систем: высокотемпературная, устойчивая к тормозным жидкостям, не вредит резине. Смазываем проблемные места.

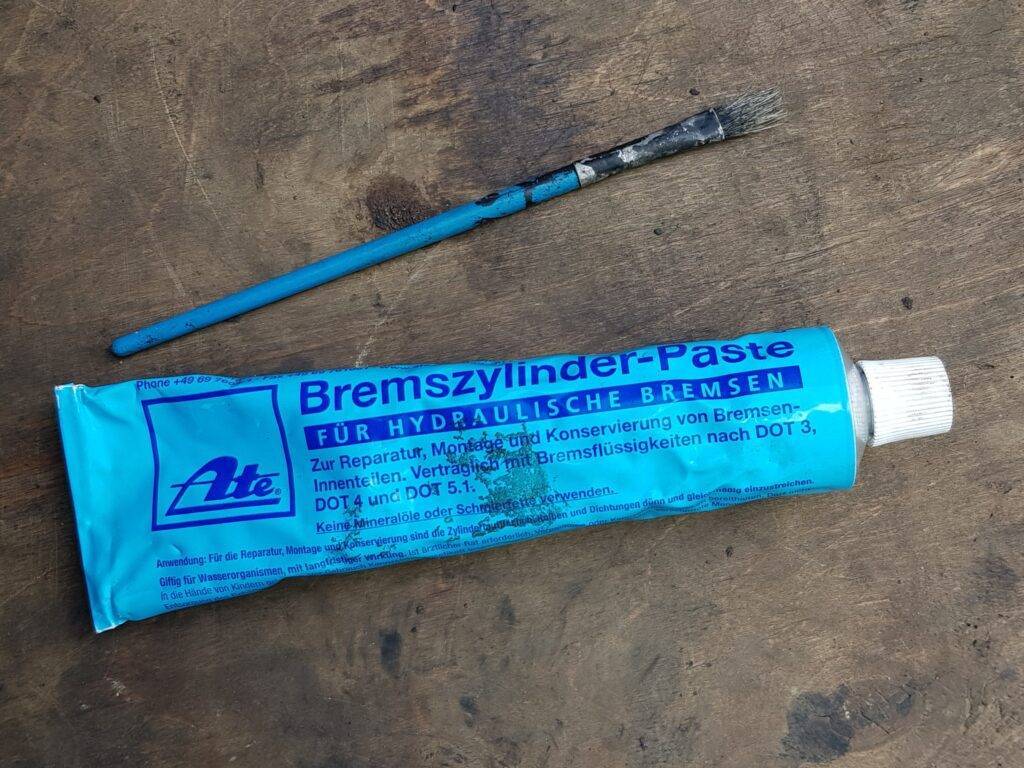

ATE Bremszylinder-Paste

Второе. Использование автопластилина. Вокруг штуцера формируется пластилиновый колпачок, надежно защищающий штуцер от неблагоприятных условий. Круг использования автопластилина широк. Рекомендую приобрести.

Автопластилин выручает

Желаю читателям надежных тормозов. Удачи!

Подробнее о материалах

Сегодня тормозные шланги делят на два типа: резиновые, армированные. Давайте рассмотрим их в подробностях:

  1. Резиновые шланги. О них уже коротко рассказывалось выше. Шланги являются трехслойными: два слоя резины (внешний и внутренний) и армирующий слой (промежуточный). Тормозные систему с такими шлангами работают медленнее, чем того ожидали инженеры, так как даже самые надежные резиновые шланги подвергались деформации от высокого давления;
  2. Армированные шланги. Имеют уже два слоя: трубку из высокопрочного пластика (политетрафторэтилена) или модифицированной резины и слой металлической сетки-тесьма. Такой двухслойный «пирог» не деформируется, вследствие чего шланг является более надежным. Недостаток в том, что армирование может царапать смежные со шлангом компоненты тормозной системы. Часто производители делают шланги трехслойными, где третьим слоем выступает ПВХ.

Практика показывает, что обычная резина имеют среднюю устойчивость к химически агрессивной среде, коей является тормозная жидкость. Пластик армированных шлангов имеет большую устойчивость к этой жидкости, вследствие чего многие специалисты считывают его лучшим материалом для внутреннего слоя тормозного шланга. К тому же, пластик термически устойчив – его рабочие температуры попадают в диапазон от -70 до +270°C.

Вот на тормозных шлангах автомобиля хотелось бы остановится по подробней

В основном в отечественных автомобилях тормозная жидкость передается к рабочим цилиндрам, которые расположены на колесах, по металлическим трубопроводам и резиновым шлангам.

К задним колесам, которые не поворачиваются, она подается по металлическим трубкам, а на некоторых участках, где конструктивно это необходимо, по резиновым шлангам.

Спереди колеса поворачиваются, поэтому непосредственно к суппорту жидкость подается по резиновым шлангам, которые способны менять свою гигрометрию при повороте.  Дальше, к главному тормозному цилиндру, уже идут металлические трубки.

Передние тормозные шланги непросто изготовлены из резины, они армированные, и, как правило, трехслойные. Первый и третий слои резиновые, а промежуточный слой, это армированный, изготовленный из прочной переплетенной специальным способом нити.

Для чего тормозной шланг армированный, думаю объяснять не нужно. Иначе он просто разорвется от высокого давления.

Итак, раз тормозные шланги резиновые, то можно понять, что они не вечные. Резина рано или поздно придет в непригодность и это может закончиться трагедией. Особенно это касается передних тормозов.

Чтобы этого не произошло, нужно проводить замену тормозных шлангов хотя бы раз в 4 – 5 лет, это обезопасит вас от неприятных ситуаций, а может быть, и сохранит жизнь.

Можно привести два жизненных случая, которые произошли с реальными людьми.

У одного из них в один прекрасный момент прямо на Московской кольцевой разорвало сразу два передних тормозных шланга. Благо скорость была небольшая, но от наезда на впереди идущую иномарку уйти не удалось. В итоге дорогостоящий ремонт. Но самое интересно то, что мой знакомый сам автомеханик и знал, что тормозные шланги на его автомобиле нужно уже давно заменить. Но наша лень, как говорится, непобедима.

Второй интересный случай, который произошел этим летом в Крыму.

Мой друг на автомобиле ВАЗ 2110, поехал отдыхать в Крым. Многие знаю что такое Крым с его горными дорогами — без тормозов нельзя проехать и метра.

Так вот, спускаясь на одном из серпантинов (с Ай-Петри) неожиданно перестала ехать машина. Встала колом на спуске и все. Благо удачно остановилась у края проезжей части и не перегородила и без того узкую дорогу.

После некоторых разбирательств было выяснено, что намертво заклинило колодки на правом переднем колесе.

Сначала думали, что от перегрева, стучали по ступице, разобрали колесо, все бесполезно. Колодки были зажаты. И только после того как  вывернули штуцер прокачки тормозов и не удалили часть тормозной жидкости из переднего тормозного шланга, колодки не разблокировались. Так и простояли они на дороги около часа.

Первое что пришло в голову — тормоза перегрелись и заклинили. Поэтому подумали, что проблема решена

Поехали дальше, но с осторожностью. Но через 10 км пути ситуация повторилась

Тут уже справились быстрее просто выпустив тормозную жидкость из системы через штуцер прокачки тормозов, тем самым снова разблокировав передние правые колодки.

Ну и естественно, начался поиск ближайшего автосервиса. Благо Ялта уже была рядом.

И как Вы думаете, в чем была причина? Правильно, в правом тормозном шланге, который от времени просто расслоился внутри. Под высоким давление тормозная жидкость еще как-то проходила в сторону тормозных колодок, а вот при отпускании педали тормоза, она должна уходить самотеком, но так как шланг был расслоен на изгибе, он перекрыл ей дорогу и это не сразу, но все же приводило к блокировке тормозов.

Благо на автосервисе перед Ялтой оказались хорошие специалисты, даже деньги не взяли. Просто подсказали, где купить передний тормозной шланг на «десятку» и как поменять его. Полтора часа работы с прокачкой тормозов и проблемы как не было.

А причина этой проблемы очень простая. Передним тормозным шлангам было уже 5 лет и слава богу, что он не лопнул, а только расслоился. Хотя и на большой скорости это могло привести к трагедии.

Вот вам уважаемые дамы и господа примеры из жизни, когда не «уважение» к тормозной системе привело к неприятностям в дороге. А могло быть и хуже. Поэтому меняйте тормозные шланги своевременно. Да и не забудьте после замены прокачать тормозную систему автомобиля. Всем удачи.

А что делать при отказе тормозов можно почитать здесь.

Шланги тормозной системы — Главная дорога.

На что обратить внимание при покупке

Несмотря на рекомендации производителей и советов «гаражных знатоков» замена тормозных колодок должна происходить с периодичностью, который каждый водитель определяет сам для себя исходя из представленных рекомендации и собственных ощущений, либо диагностики специалистов.

Стиль вождения, качественное состояние тормозного диска, условия эксплуатации колодок, погода и климатическая обстановка существенно влияют на состояние тормозных колодок, которым замена возможно потребуется гораздо раньше нежели заявлено заводом-изготовителем.

К тому же необходимо периодически проводить диагностику тормозной системы на выявление трещин и сколов на диске и колодках. Все это обеспечит качественную работоспособность автомобильной тормозной системы и безопасность водителя и окружающих.

Расположение всех тормозных шлангов

Относительно легко обнаружить блестящие металлические тормозные магистрали, поэтому следуйте по ним к менее заметным шлангам, которые спрятаны за колесами, прикрепленными к каждому комплекту тормозов. Вам, вероятно, будет легче найти тормозные шланги, если вы поднимете автомобиль достаточно, чтобы снять каждое колесо по очереди, и если у вас действительно возникнут проблемы с их обнаружением, вы всегда можете посмотреть руководство по обслуживанию вашего автомобиля.

Как только вы нашли шланги, хороший визуальный осмотр поможет вам ознакомиться с повреждениями. Любой из следующих признаков указывает на износ: растирание или растрескивание, капли или мокрые пятна, пузырьки, волдыри и выпуклости. Убедитесь, что шланги установлены правильно и надежно. Ищите и следуйте двум линиям, напечатанным вдоль каждого шланга. Волнистые линии указывают на то, что шланг скручен — у него слишком много провисания, или его крепления и крепления могут быть повреждены.

Далее почувствуй шланг. (Убедитесь, что машина недавно не работала, чтобы не задеть горячие детали.) Хороший шланг прочный, но не жесткий, твердый, но не хрупкий. Очень мягкие шланги слишком слабы, чтобы хорошо работать и, возможно, гниют; слишком жесткие шланги не могут долго справляться с нормальной работой автомобиля, и они могут треснуть или лопнуть под нагрузкой.

Даже если пока все выглядит хорошо, вы еще не закончили. Возьмите помощника для следующей проверки тормозного шланга.

Подготовка к замене

Чтобы самостоятельно поменять охлаждающую жидкость в автомобиле, следует выбрать подходящее место, в котором будет удобно выполнять слив старой ОЖ. Наиболее оптимальные варианты – поместить машину на смотровой яме, эстакаде или подъемнике. Также можно оставить авто в обычном положении, если величина клиренса позволяет установить снизу таз, обрезанную пластиковую канистру или другую емкость для слива отработанного антифриза.

Перед заменой стоит тщательно осмотреть состояние основных элементов системы охлаждения. Если на радиаторе, патрубках, помпе или других узлах имеются следы ОЖ, следует устранить причину утечки, прежде чем заливать свежий состав.

Как сменить тормозной шланг

Инструкция Renault Logan, Megan II. Фаза 2. Замена передних тормозных колодок

Как правило, тормозная система любой машины должна постоянно быть в рабочем состоянии. Чтобы не допустить растрескивание и поломку резиновых тормозных шлангов, требуется периодически смазывать их силиконовой смазкой.

Примечание! Если есть хоть малейшее подозрение дефекта, такие элементы нужно незамедлительно заменить, так как от этого будет зависеть безопасность, как водителя, так и пассажиров.

Для осуществления ремонта рекомендуется купить или обзавестись:

ключом 8-го или 10-го размера, который применяется для демонтажа тормозных трубок; баллонным ключом; ключом 17-го и 14-го размера; прозрачной виниловой трубкой; уплотнительными медными шайбами; хорошо проникающей смазкой; ёмкостью для слива «старой» тормозной жидкости; новой жидкостью, рекомендуется обратить внимание на класс DOT-4

Ваз 2109 тормозные трубки

Ремонтные работы должны выполняться в определённой последовательности:

  • Проводятся подготовительные действия. Машина устанавливается на ровное место, под колёса с обратной стороны по отношению к вывешенному колесу подкладываются упоры.
  • Передняя область машины (правая или левая) поднимается при помощи домкрата. Чтобы автомобиль не держался только на одном домкрате, в целях безопасности его ставят на колодки.

Под действием баллонного ключа колесо легко снимается.

Все сменяемые резьбовые и фиксирующие детали системы обрабатываются хорошо проникающей смазкой, которая обеспечивает лёгкое откручивание. Желательно использовать смазку заблаговременно, чтобы она успела глубже проникнуть в соединения.

Крепление тормозных трубок ваз 2109

  • При помощи плоскогубцев нужно извлечь закрепляющую скобу шланга, которую можно найти на кронштейне кузова. Ключом 17-го размера наконечник шланга удерживается от прокручивания, а ключом 10-го размера откручивается штуцер трубки.
  • Тормозной шланг извлекается из кронштейна, надевается защитная заглушка на тормозную трубку. Такие меры необходимы для предотвращения утечки жидкости. 10-м ключом отвинчивается фиксирующий болт скобы, держащей тормозной шланг.
  • 14-м ключом отворачивается крепёжный болт от тормозного шланга, который нужно демонтировать. Установка нового элемента производится в противоположном порядке.

Примечание! Желательно сразу сменить уплотнительные шайбы из меди.

По окончанию замены нужно обязательно прокачать тормозную систему:

Для нормальной прокачки требуется долить жидкости в тормозной бачок до максимального предела. Со штуцера снимается защищающий колпачок, надевают на него заранее подготовленный прозрачный шланг, который опускается в ёмкость, залитую жидкостью.

Таким образом, избавляются от проникшего в тормозную систему воздуха.

Можно привлечь к прокачке тормозов помощника, он будет жать на педаль тормоза до упора, удерживая её. Такие действия проделывают три раза.

Одновременно нужно открутить штуцер прокачки 8-м или 10-м ключом. Если присутствует воздух, он быстро выйдет в ёмкость.

Примечание! Прокачку требуется повторять до того момента, пока не выйдет весь воздух. Помимо этого нужно следить за уровнем тормозной жидкости, находящейся в бачке.

При помощи детального видео и фото сменить заднюю тормозную трубку или шланг сможет своими руками даже непрофессионал. В этом деле не лишним будет подробная инструкция замены, а также советы и рекомендации от опытных мастеров.

Если ремонт осуществляется впервые, нужно аккуратно откручивать и закручивать болты, дабы не нарушить резьбу. Чтобы трубки и шланги прослужили как можно дольше, следует покупать изделия только из качественных материалов, поэтому уместно отметить, что цена должна соответствовать качеству.
