Глушитель на двухтактнике
А вот глушителя для двухтактников куда-более сложны в производстве, настройках и подборе для каждой конкретной модели под конкретные задачи.
Принцип работы выхлопной системы для двухтактников известен и был рассмотрен в разделе «Устройство скутера». Известно, что часть мощности возвращается в двигатель из выхлопной системы в процессе работы на определенных оборотах. Если весь этот процесс реализовать в идеале, после тюнинга глушителя скутер будет не узнать. Естественно, если перед этим были тюнингованы и другие узлы. После общей форсировки скутера, стокового глушителя не достаточно для адекватной работы двигателя во всем диапазоне оборотов и замена глушителя на тюнинговый, тут, пожалуй, единственный способ заставить ваш скутер бежать быстрее и динамичнее.
Делаем прямоточный глушитель с нуля
Можно изготовить такой глушитель с нуля. Это будет полностью новый вариант, изготовленный из нескольких компонентов. Сложность этой операции, называемой тюнинг с нуля, заключается в поиске схемы выхлопной системы определенного мопеда.
Инструментарий и материалы
В данном случае, опять же, надо подготовить нужные инструменты и материала.
- Приобрести в магазине или найти две трубы, диаметром 33 мм;
- Купить оргстекло;
- Болты М8 и М3;
- Подготавливаем клей и гвозди;
- Сварочный аппарат;
- Надфили;
- Ножовка по металлу.
Приступаем к сборке
В первую очередь, нужно отрезать от одной из труб 18 см. Место в разрезе рекомендуется тщательно обработать надфилем. От второй трубы отрезаем круг, диаметром 1,5 см. Обрабатываем вышеописанным методом. Приклеиваем в разрезе первой трубы, вырезанный круг. Отрезаем еще один кусок трубы, длиною 18 см. Проделываем в нем множество отверстий. Делать это можно и с помощью острого гвоздя.
Соединяем все части, используя сварочный аппарат. Минеральной ватой набиваем полость, образовавшуюся в стыке двух кусков трубы. Обматываем готовое изделие специальным огнестойким материалом. Самодельный глушитель готов. Чтобы установить его, надо будет приделать элемент к креплению корпуса скутера.
Делаем элемент крепления глушителя
Из оргстекла, которое незаменимо в этом деле в виду своей прочности и легкой окрашиваемости, вырезаем особого вида кольца, края которых можно будет разогнуть наружу на 180 градусов. Полученные круги с засечками крепим к мопеду, используя нужны болты. Глушитель полируем с помощью наждачной бумаги. Места соединения самоделки с кузовом мопеда для верности надо будет смазать.

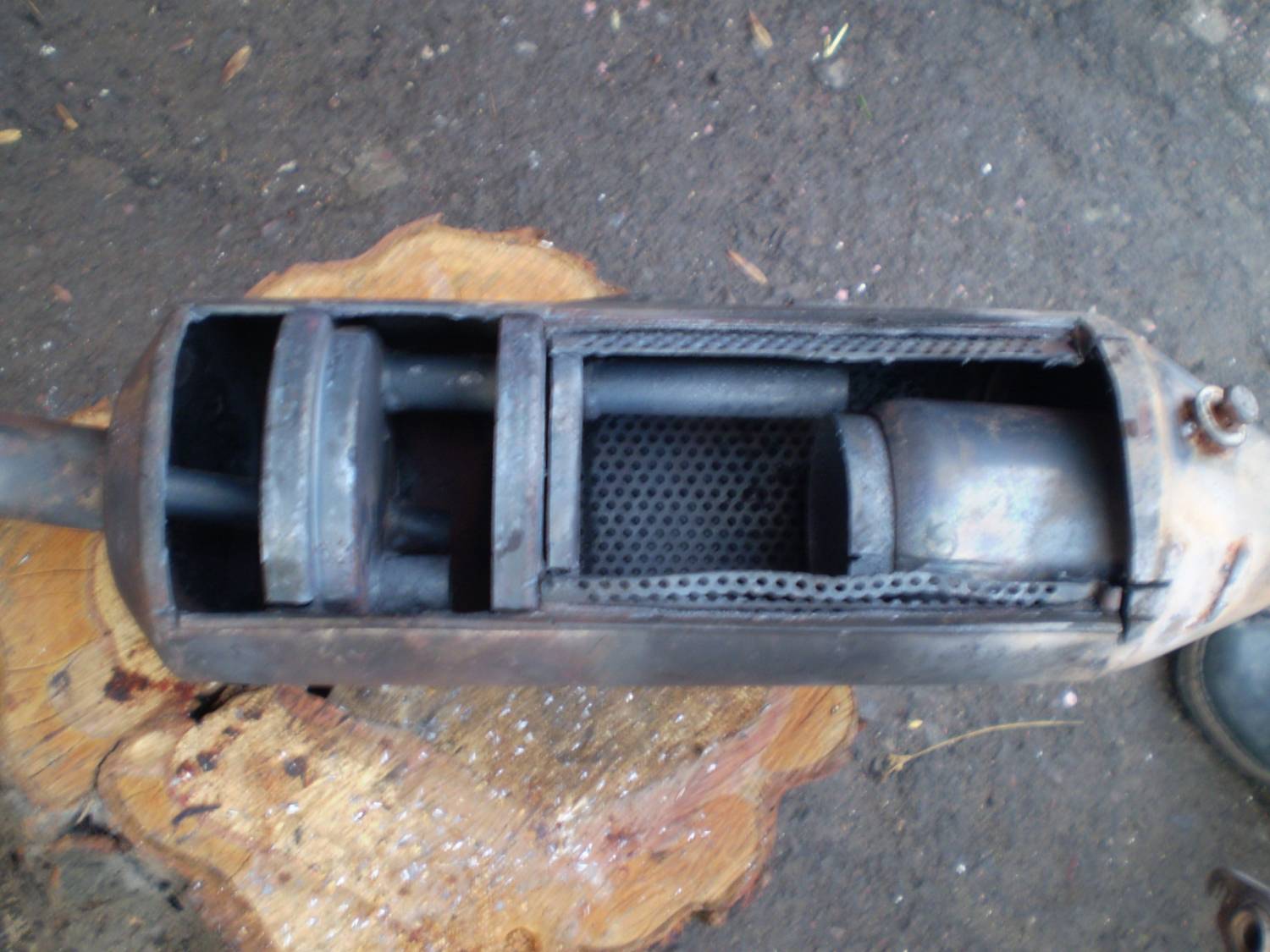

Самодельный глушитель для мопеда в разобранном виде
Если самодельное изготовление вызывает определенные сложности, можно найти массу моделей глушителей уже в готовом виде. Стоят они, как правило, недорого. С другой стороны, только самодельный вариант способен дать идеально ожидаемый вариант.
Как сделать прямоток на скутере
Вам понадобится
- — болгарка;
- — сверло;
- — молоток;
- — сетка или трубка с отверстиями;
- — стекловолокно;
- — термоустойчивая краска.
Инструкция

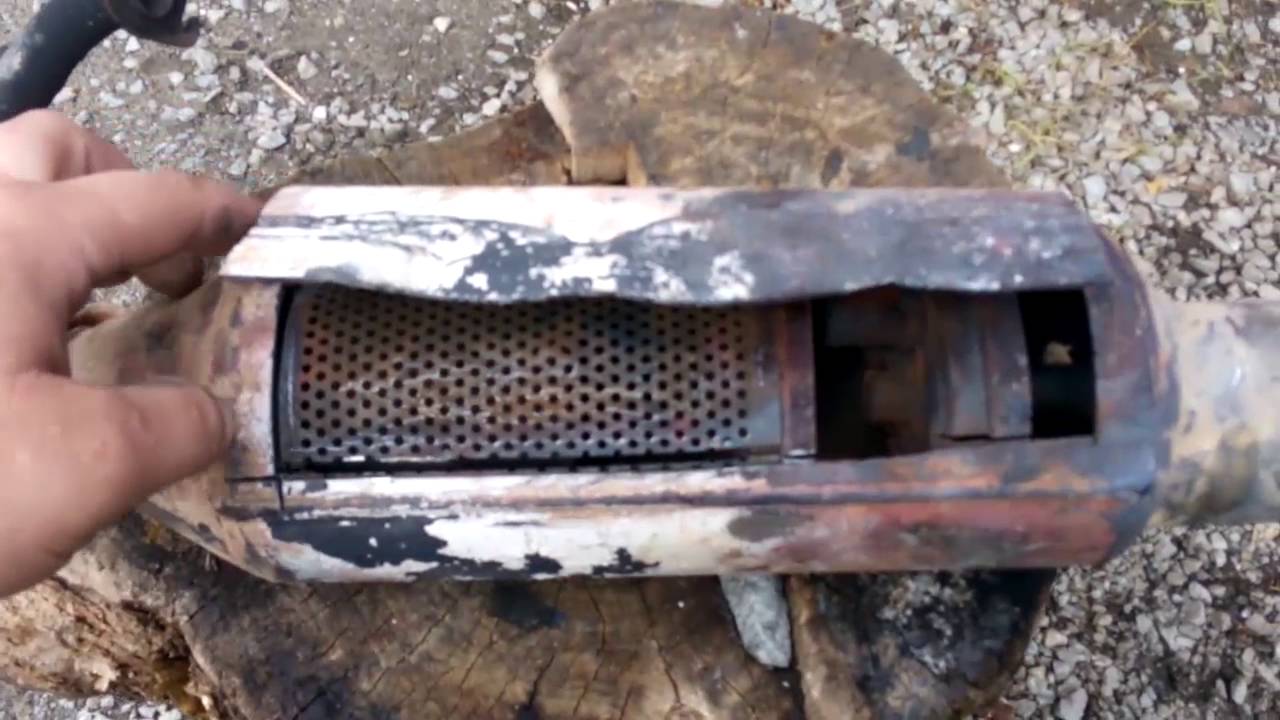

Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.
Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.
Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.

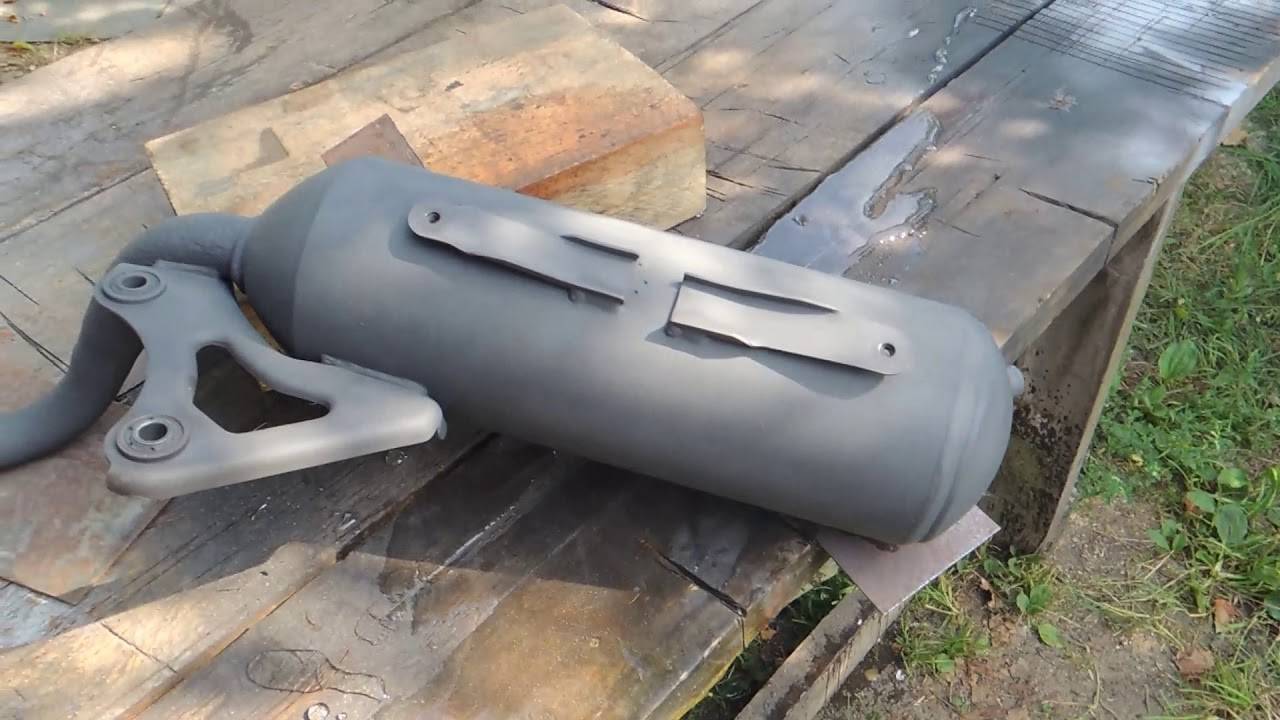

Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.
Видео по теме
Обратите внимание

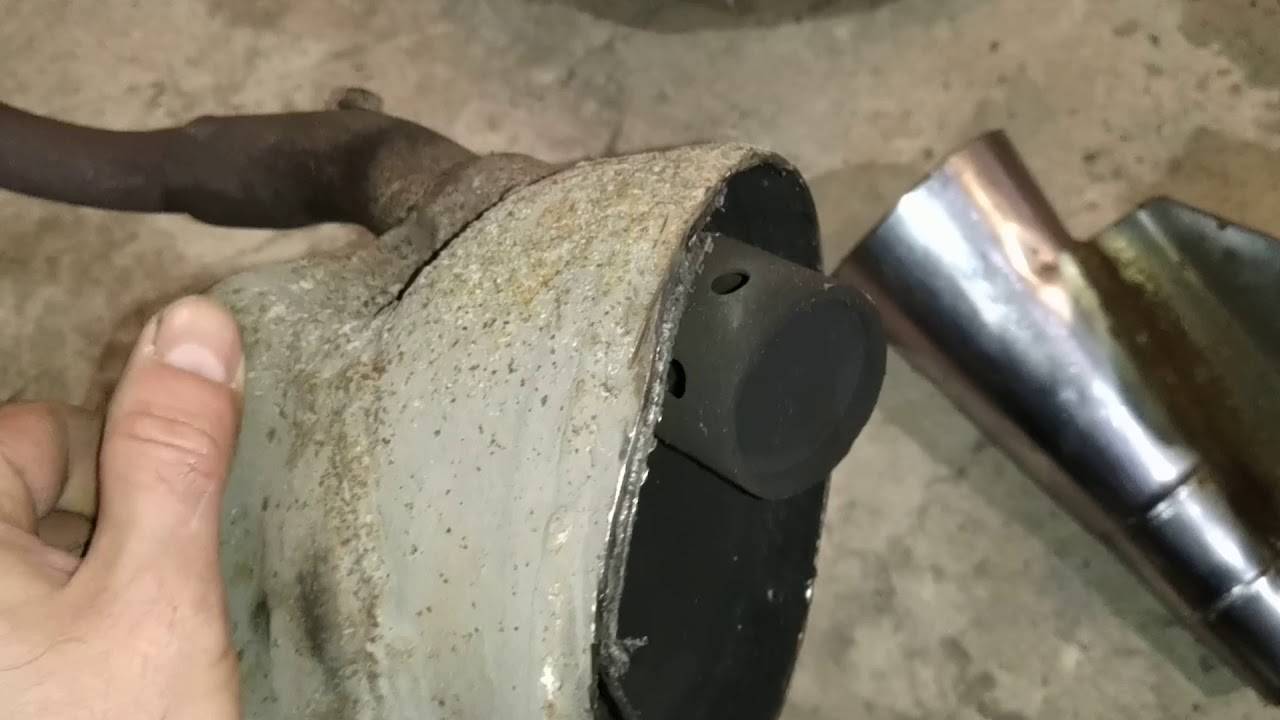

Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.
Полезный совет
Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.
- Прямоток на скутер своими руками в 2018
- как сделать прямоток на мопед в 2018
www.kakprosto.ru
Как сделать прямоток на скутере
Вам понадобится
- – болгарка;
- – сверло;
- – молоток;
- – сетка или трубка с отверстиями;
- – стекловолокно;
- – термоустойчивая краска.
Инструкция
Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.
Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.
Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.
Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.
Видео по теме
https://youtube.com/watch?v=ob5fOdCc3Dk
Обратите внимание
Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.
Полезный совет
Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.
- Прямоток на скутер своими руками в 2018
- как сделать прямоток на мопед в 2018
Двухтактный и четырехтактный скутер
Скутер, как известно, может быть с двухтактным либо с четырехтактным двигателем. Принцип работы всей системы выхлопа у аналогов отличается кардинальным образом.
Глушитель на четырехтактном скутере за сравнительно меньшее время выводит газы, делая этом с минимальным шумом. Кроме того, провести тюнинг глушителя в этом случае будет довольно-таки просто. С другой стороны, в обоих случаях, проводя тюнинг, надо будет менять трубы.
Виды глушителей на скутер
Для глушителя двухтактного скутера подбирать компоненты, дающие возможность провести тюнинг, будет значительно сложнее. Сам штатный глушитель для таких скутеров более сложен в производстве и настройке.
Выхлопная система двухтактного скутера работает следующим образом. В процессе очистки отработанных газов часть мощности возвращается в двигатель. Это происходит на определенных оборотах и если суметь весь этот процесс реализовать, проведя тюнинг, скутер будет не узнать.
Можно установить на двухтактный скутер качественный и правильно настроенный резонатор. Это даст ощутимую прибавку в динамике до четверти. Но в этом случае актуально будет проведение профессиональных настроек всей системы питания.
Сообщений 1 страница 30 из 67
Поделиться22012-02-10 16:14:17
Как много хочется сказать и так мало времени! Все началось как вы уже поняли с переделки коллектора на увеличенный диаметр патрубка для лучшего отхода выхлопных газов и уменьшения сопротивления потока. Логично было продолжить доработку и смастерить прямоточный глушитель. Чем собственно говоря я и занялся на днях! Что то такое вдохновение посетило. Сперва начал разрабатывать будущую концепцию в голове, но как часто водится в процессе работы она неоднократно менялась! Хотелось найти цельнотянутую трубу без швов (в этом была первая загвоздка) Вариантов было не так много пока на работе не увидел обычный огнетушитель. И тут же появилась идея и начала стремительно развиваться в моей голове! Так как общая длинна глушителя по моим расчетам должна быть не меньше 400мм, а огнетушители с такой длинной слишком толстые было принято решение взять два маленьких и смастерить полностью сборный (разборный) глушитель. Как уже говорил были взяты два старых ненужных огнетушителя, спущен порошок и выкручены клапаны. Потом отрезали задние части. Выглядит это так:
Что самое интересное САМ глушитель будет выглядеть таким образом:
Потом нужно же как то будет делать торцы на глушителе, для это был взят листовой метал толщиной 6мм и вырезаны два блина которые потом обточили под фланцы! Спросите зачем такие большие отверстия? Чтоб в последствии можно было спокойно вставить трубки РАЗНОГО ДИАМЕТРА. с обоих сторон и набить огнеупорным материалом. Фланцы будут намертво приварены.
В эти две банки будут вставляться трубы разного диаметра! Для чего это делается спросите Вы? Хочу добиться только низких частот избавившись от высоких. На выходе установится труба диаметром 70мм, на входе в глушитель будет 40мм. Сочленение в виде узкого перехода посередине даст искривление потока проходящих газов! Отверстия в трубках тоже будут разного диаметра. На сегодня пока все.
Глушитель саксофон на скутер своими руками
Даже при минимальном тюнинге скутера нужно задуматься об установке резонансного выхлопа. Принцип действия и обзор саксофонов, как называют в народе такие глушители, мы приведем в другой статье.
Резонансный глушитель саксофон — вещь не дешевая и не каждому по карману. Соответственно у скутеристов возникает желание сэкономить и сделать такую выхлопную трубу собственными силами. В данной статье Вы узнаете как сделать примитивный самодельный саксофон на примере скутера Yamaha Jog. Почему примитивный? Потому, что при этом методе мы не будем вести расчёты резонатора (для этого требуется специальная программа), а просто воспользуемся чертежом глушителя саксофона.
Как сделать глушитель Yamaha Jog саксофон
Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.
Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.
Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.
Крепления на муфлере сделаны из нержавеющей стали.
И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?
Еще лучше смотрится саксофон на скутере.
После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.
skuterov.ru
Самодельный глушитель с приятным звуком
Не знаю как сейчас, но раньше многие знали, что старый автомобильный огнетушитель – это отличная заготовка под прямоток.
История простая: что не делал с родной банкой глушителя на пиите – толку было мало. Менял набивку глушителя, делал флейту по типу ямаховской, но все равно звук был противным, гремящим и громким, в общем – шарманка.
Поставить полноценный прямоток от пита можно, но надо укорачивать, переваривать крепления, но сами понимаете: купить бочку за 5 рублей и еще переваривать ее всю особого желания не было, а вот желание избавится от родного глушителя все равно не покидало.
И так вернемся к огнетушителю. Один-то лежал, пылился в гараже давным-давно, но вот для изготовления прямотока нужно два… И вот, одним прекрасным майским утром, на маленькой речушке, среди коряг на поверхности был замечен желанный второй огнетушитель. Точно такой же, как и первый, и теперь их было два . Ну, сами понимаете к чему это привело.
В общем, поехали)))
Берем самый привлекательный инструмент в гараже, с ласковым названием «Болгарочка», и пилим ровненько днища у огнетушителей.
Далее берем трубу сороковку, нарезаем балгаркой газораспределительные прорези или же, если не лень, сверлите миллиард отверстий. Затем ввариваем один конец трубы к той части глушителя, где будет выходное отверстие.
С выходным отверстием даже ничего делать не надо: место крепления распылителя огнетушителя и так просто прекрасно подходит и диаметр, что надо.
Теперь топаем на кухню и дербаним обшивку холодильника ЗИЛ выдирая оттуда стекловату. Только при работе со стекловатой оденьте плотную одежду и перчатки, иначе чесаться будете дня два, а если за эти дня два вам захочется справить естественную нужду, то . да-да чесаться будет и там… В общем, берем стекловату, и как можно плотнее набиваем выходную часть банки.
Затем приступаем к входной части. Вот в ней как раз резьбу надо вырезать так, чтобы сквозником проходила труба сороковка, ну и, естественно, ее тоже набиваем стекловатой, чем плотнее, тем лучше.
Ну и что ж, остается дело за малым: свариваем обе части вместе и привариваем патрубок, чтобы состыковать со стандартным глушителем.
С креплениями к раме я морочиться не стал, да и зачем? Сделал две точки крепления к багажным рамкам (крепче уже некуда): такое крепление выдержало переворот на асфальте и банка стала бугилем)))
Окончание банки – это уже на свое усмотрение. Я сделал трубы меньшего диаметра , и выглядит вполне себе хорошо)
Звук, скажу я вам, получился на удивление великолепен! Хоть и прямоток! На холостых его вообще не слышно, даже ебры громче работают, а на ходу просто прекраснейший звук – мягкое рычание без тупого металлического грохота и орания.

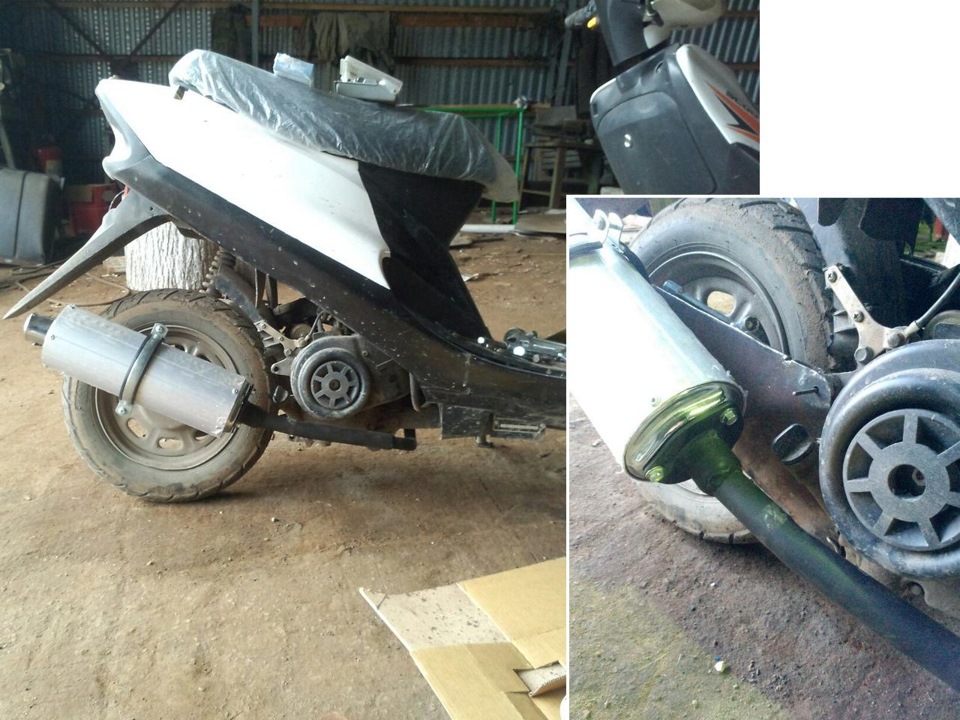

Ну и вот окончательный вид) Пластик не горит, звук приятный, с родным патрубком ничего не делалось. Что еще надо?)))
Как сделать глушитель Yamaha Jog саксофон
Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.
Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.
Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.
Крепления на муфлере сделаны из нержавеющей стали.
И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?
Еще лучше смотрится саксофон на скутере.
После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.
Всем доброго вечера читатели блога… Сегодня будет интересная запись, но прежде всего интересна тем, у кого есть мопеды и легкие мотоциклы… Сейчас я вам расскажу как без всякого колхоза и распиливания глушителя и подобных тому вещей сделать приятный выхлоп и звук который будет нравиться и при каждом повороте ручки газа звук будет все больше и больше восхищать… Перечитал я кучу статей и всего по этому поводу, так же пересмотрел кучу видео как отрезают родной глушитель, сверлят в нем дыры и прочее… Короче говоря я противник такого тюнинга это просто дебилизм… По этому было принято решение самим придумать и создать конструкцию которая будет не просто установлена а с возможностью съема… И так если вы готовы, начнем…
Как то я обратился к своему другу Zelencoff придумать мне что нибудь, дабы изменить звук выхлопа на более приятный… Просто я такой человек который обожает приятный звук выхлопа, я его могу слушать часами. у меня например на машине стоит самодельный глушитель от ГАЗели полностью переваренный и переделанный как надо еще забили ватой которая не горит до туга… И получилось приятный звук вроде и не прямоток и баса много нет но слушать приятно и на уши не давит. Кстати тоже вроде Руслана идея . Так… что то я отвлекся ворачиваемся к нашим баранам… Фу. к мотоциклам. Вообщем перемеряли кучу всяких труб, всяких банок и бутылок напридумывали хрен знает и чего. потом смотрим валяется баллончик пустой из под краски, мы ему отпилили горлышко и донышко и просто поднесли к глушителю и вот что получилось…
после этого стали думать как создать целиком всю это конструкцию еще и закрепить и до кучи сделать съемной… Тут уже моя голова включилась я продумал как это можно сделать и объяснил Руслану как будем делать. И пошло поехало… сейчас будет все подробно описано.
Что такое глушитель и для чего он предназначен? Цель — ознакомить вас не только с тем, как сконструировать своими руками самодельный глушитель для скутера, но и с тем, в чем предназначение этого важного узла
Есть ли достоинства у прямотока?
Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.
Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.
Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.
Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих
Что же из этого наиболее важно?
Для чего нужны качественные глушители
Как известно, в цилиндрах двигателя мопеда собирается определенное количество продуктов сгорания топлива. Они обязательно должны быть выброшены и в этом случае именно глушитель в ответе за это. Другими словами, этот узел как бы сглаживает пульсации, неизбежные при выбросе продуктов сгорания на большой скорости.
Сама конструкция глушителя, применяемого не только на скутерах и мопедах, но и на мотоциклах и автомобилях, подразумевает особую систему выпускного тракта, которая может быть различной, в зависимости от того, какой результат желает получить владелец транспортного средства. К примеру, если стремления усовершенствовать систему выхода газов связаны с увеличением мощности скутера, необходим особый тип глушителя – прямоточный.
Прямоточный тип глушителя
Устройство прямоточного глушитель для мопеда
Установка такого типа глушителя повлечет за собой не только увеличение динамической мощности, но и значительно увеличит шум, издаваемый при выходе газов
С одной стороны, это хорошо, ведь так можно привлечь внимание других водителей, тем самым, повышая пассивную безопасность. Как известно, часто водители больших автомобилей жалуются на то, что не замечают мотоциклистов, ну а мопеды и скутеры подавно
Сделать такой глушитель с нуля или методом, подразумевающим тюнинг, несложно, но надо изучить множество технических аспектов
Сделать такой глушитель с нуля или методом, подразумевающим тюнинг, несложно, но надо изучить множество технических аспектов.
Особенности прямоточного глушителя
Особенности прямотока в следующем: отработанные газы выбрасываются за пределы двигателя сразу, цилиндры силового агрегата успевают наполняться топливной смесью в оптимальном количестве.
Хотелось бы напомнить всем читателям, что в моменты впуска и выпуска клапаны двигателя имеют свойство открываться и закрываться. Между этими этапами происходит разрежение, которое позволяет очистить цилиндры от выработанных газов. В результате освобождается свободное место, куда и подается топливная смесь. Несложно догадаться, что чем быстрее цилиндры будут освобождаться от выработки, тем быстрее заполнятся.
Таким образом, если суметь обеспечить более быстрый выход газов из системы, увеличится производительность и вследствие этого, мощность скутера или мопеда.
Глушитель саксофон на скутер своими руками
Даже при минимальном тюнинге скутера нужно задуматься об установке резонансного выхлопа. Принцип действия и обзор саксофонов, как называют в народе такие глушители, мы приведем в другой статье.
Резонансный глушитель саксофон — вещь не дешевая и не каждому по карману. Соответственно у скутеристов возникает желание сэкономить и сделать такую выхлопную трубу собственными силами. В данной статье Вы узнаете как сделать примитивный самодельный саксофон на примере скутера Yamaha Jog. Почему примитивный? Потому, что при этом методе мы не будем вести расчёты резонатора (для этого требуется специальная программа), а просто воспользуемся чертежом глушителя саксофона.
Как сделать глушитель Yamaha Jog саксофон
Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.
Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.
Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.
Крепления на муфлере сделаны из нержавеющей стали.
И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?
Еще лучше смотрится саксофон на скутере.
После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.
