О помехах
Электромагнитные помехи, возникающие при работе электроприборов, бывают двух видов:
Если проще: дифференциальная помеха – это помеха между двумя проводами питания, а синфазная – между проводами питания и землей. Чтобы снизить влияние помех, которые генерирует коллекторный двигатель, на бортовую сеть автомобиля, между источником тока и потребителем устанавливается фильтр. Типовая схема такого фильтра показана ниже.
- X (Сх на схеме) – конденсаторы включаются параллельно электродвигателю и давят дифференциальную составляющую помехи.
- Y (Су на схеме) – конденсаторы включаются параллельно-последовательно, со средней точкой на корпус двигателя и давят синфазную составляющую помехи.
Иногда в такую схему последовательно на каждую линию включают дроссели, но в автомобильных бортовых сетях, где присутствуют достаточно большие токи, это не всегда удобно, как правило достаточно обычных керамических или пленочных конденсаторов. К слову сказать, в иномарках эти конденсаторы (иногда даже с дросселями) присутствуют с завода и ничего дополнительно придумывать не нужно!
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Ищем источник
Существует три класса радиочастотного шума – постоянный, периодический и следующий за скоростью двигателя. В предыдущем абзаце описан последний тип – шум изменялся по высоте и громкости, когда двигатель разгонялся и замедлялся. Этот тип шума вызван чем-то, чья скорость зависит от двигателя. Вероятные виновники – зажигание, генератор переменного тока или даже топливная форсунка. Причиной шумов на постоянной скорости обычно является электромотор – скорее всего, электрический топливный насос, находящийся в топливном баке большинства современных автомобилей, который работает с постоянной скоростью при работе двигателя. Моторчик электровентилятора также будет работать на постоянной скорости – пока вы не измените настройки вентилятора или не выключите его. Найти источник периодических шумов легче, это может быть электрическое приспособление для регулировки сиденья или моторчик стеклоподъемника. Другими словами, даже если шум идет из радио, его причиной может быть любое устройство в вашем автомобиле.
Помехи на радио от регистратора или навигатора — что делать?
Если Вы купили видеорегистратор или навигатор но при подключении в автомобиле к бортовой сети, обычно через прикуриватель, заметили ухудшение качества работы приемника в виде появления шума или вообще исчезновения приема радиостанции, не расстраивайтесь — Вы такой не один. Если это Вас немного утешит. В более дорогих моделях гаджетов такой дефект обычно не наблюдается. У Вас, как и у 90% остальных, наверняка китайский девайс. Ну а «братья» — китайцы умеют сделать любую брендовую вещь в несколько раз дешевле оригинала. В радиотехнике, в частности, в обязательном порядке выкидываются все «не нужные» детали, без которых устройство все еще может работать.
В нашем случае «экономия» на правильном преобразователе напряжения и элементах фильтрации и защиты от помех. Сам преобразователь находится в ручке, которая вставляется в прикуриватель, ну и соединительный провод между преобразователем и регистратором или навигатором,наверняка не экранированный и без элементов защиты от импульсных помех. То есть — наиболее вероятная причина кроется именно в этом — если быть точнее, импульсный стабилизатор, который стоит в части втыкающейся в прикуриватель.
Для проверки — отключите питание видеорегистратора от автомобильной сети. Если при питании от внутреннего аккумулятора гаджета не наблюдается помех на приемник — Считайте что источник помех Вы определили и это преобразователь с соединительным кабелем. В противном случае — сам регистратор, что бывает уж крайне редко. Ухудшение работы приемника при работе регистратора наиболее заметно в зоне неуверенного приема. А в городе может работать все нормально, при высоком качестве сигнала и небольшом удалении от радиостанции.
Справедливости ради, приведем другие возможные причины помех регистратора или навигатора на приемник в автомобиле:
— Близкое расположение питающего провода регистратора и кабеля антенны радиоприемника;
— Отсутствие экранированной оплетки и/или ферритового фильтра на проводе регистратора;
— Отсутствие экрана на кабеле антенны приемника;
— Близкое расположения регистратора и антенны, в частности активной, расположенной на лобовом стекле;
— Ну и плохая антенна или очень плохой (дешевый) приемник.
Что делать для устранения помех от навигатора или регистратора на авто
Для начала надо опробовать методы хоть и менее эффективные, но попроще и подешевле. Выбирайте сами, что Вам проще.
— перенос преобразователя зарядного устройства в другое место, подальше от приемника
— заменить соединительный провод ЗУ и гаджета на экранированный и/или установить ферритовые фильтры.
— Можно купить готовый — подобрать по разъемах или заменить (подпаять существующие разъемы) и/или купить и одеть ферритовые кольца или цилиндры. Продаются в любом радиомагазине.
Подберите по диаметру, в случае кольца — пропустить через него кабель несколько раз. желательно устанавливать два фильтра — один вблизи адаптера, а второй — вблизи штекера питания регистратора или навигатора
— Экранировать зарядное устройство — преобразователь. Сначала просто обмотать фольгой ручку-преобразователь. Если увидите результат, то разобрать и аккуратно обклеить корпус внутри фольгой от сигаретной пачки, бумагой внутрь.
— Заменить на более качественный USB адаптер под автомобильное питание 12 В. Наиболее действенное, но более затратное, хотя и не особо. Желательно проверить по документации, маркировке или замерять напряжение питания вашего гаджета. Обычно, стандартное для USB — 5В. Но мало ли, может и 3.5, 6 или 9 Вольт, но очень редко. Здесь желательно подобрать, оставить залог в магазине, проверить и по результату купить. По току желательно 2 А (или больше). Маломощная, типа 0,5 А не пойдет!
В одних случаях помогает один из приведенных методов, в других требуется комплексно модифицировать. Но все решаемо и доступно для любого, не требуя особых знаний в электронике или устройстве автомобиля. Однако, если все слова Вам абсолютно чужие, кроме «купить» и «заменить», то Вам все же лучше обратиться за помощью к специалисту. Удачи и чистого звука при работе регистратора или навигатора. Ведь эти устройства уже почти обязательные аксессуары к автомобилю и во многом облегчают жизнь водителям.
Почему это происходит
Шумы на радио могут возникать по многим причинам: из-за дешевых комплектующих плохого качества или при неправильной установке устройств.
Самые распространенные из них:
- Одна из возможных причин — электромагнитное излучение, которое исходит от блока питания и работающего видеорегистратора. Импульсные помехи возникают от работающего импульсного преобразователя, расположенного в этих двух устройствах. А из-за отсутствия фильтрующих элементов и защитного покрытия эти импульсы улавливает соединительный провод и передает их на радио. Мощность, исходящая от них, слабая, но шумы и скрежет получаются большими.
- Если кабель, подключенный к видеорегистраторов, и кабель, соединяющий радиоустройство с антенной, располагаются близко друг к другу, это может способствовать появлению шумов. Это происходит из-за того, что у антенного провода отсутствует защита от электромагнитного излучения.
- Также шумы могут возникать, если на питающем проводе не установлены ферритовые кольца.
В связи с этим создаются условия, когда антенна принимает волны, исходящие от кабеля и блока питания, и выводит их на динамики. Это не информационные волны, которые при прослушивании радио проявляются в виде помех.
Решение проблемы возникновения помех
Водитель способен самостоятельно убрать шумы, мешающие слушать радио. Для этого понадобится минимальное количество мелких деталей, а также основные навыки работы с устройствами электронного типа.
Водитель может сменить адаптер импульсного типа на линейный. Автолюбитель должен обеспечить кабель дополнительной защитой от электромагнитного излучения. Можно сделать более сложно с технической стороны: обеспечить работу устройства через бортовую сеть автомобиля, а не от прикуривателя. Помехи радио от видеорегистратора исчезнут благодаря отсутствию блока питания. Однако встроить регистратор в систему обеспечения энергией смогут немногие, поэтому лучше передать это дело в руки специалистов.
Впрочем, перед тем как переходить к радикальным способам борьбы с шумами, нужно сначала опробовать более простые, например, можно сделать расстояние между антенной и регистратором больше или просто обеспечить защиту проводов. В любом случае, если простые способы не помогают, а водитель никогда не работал с электронными устройствами, нужно либо проконсультироваться со специалистами, либо доверить им всю работу по устранению помех.
Даже маленькая ошибка при выполнении работы может повлечь за собой поломку магнитолы или регистратора либо даже внести существенные изменения в работу всей системы питания автомобиля. Подобные нарушения повлекут за собой куда большие расходы, нежели те, которые будут потрачены на устранение помех с помощью специалиста.
Помехи от видеорегистратора: как решить проблему?
Водитель может попробовать самостоятельно решить проблему – для этого нужен минимум деталей и некоторые навыки работы с электронными устройствами.
- Вы можете попробовать заменить импульсный адаптер питания регистратора линейным.
- Необходимо заменить или обеспечит дополнительную защиту антенного кабеля от электромагнитных излучений. Экранирование кабеля защитит его от посторонних радиоволн.
Есть еще один более сложный в техническом плане способ решения проблемы: нужно запитать видеорегистратор от бортовой сети машины, а не от прикуривателя. Отсутствие блока питания дает возможность избавиться от многих помех при прослушивании радио. Совершенно правильно встроить регистратор в автомобильную систему питания удается немногим, поэтому эту работу лучше доверяйте профессионалам в технических центрах.
Еще один способ снижения количества помех на радио связан с разнесением активной антенны и любых частей регистратора на максимальное расстояние.
Китайские видеорегистраторы — их особенности
При появлении радиопомех при включенном через прикуриватель видеорегистраторе часто возникают помехи, иногда радиосигнал может исчезать полностью. Данная проблема возникает при использовании недорогих моделей регистраторов китайского производства. Эксплуатация дорогих устройств таких проблем не вызывает. Китайские видеорегистраторы используются в 90 % случаев из-за их доступной цены. Такая экономия достигается за счет избавления от всех лишних элементов, отсутствие которых не влияет на функциональность гаджета. Отсутствие в конструкции регистратора качественного преобразователя напряжения, защитных деталей фильтрации от радиопомех приводит к некачественной работе устройства. Преобразователь располагается в ручке, которая устанавливается в прикуриватель и кабель, соединяющий преобразователь и видеорегистратором. Такие провода не экранированы, не оснащены специальной защитой от импульсных атак. Импульсный стабилизатор, установленной в части блока питания, непосредственно контактирующий с прикуривателем при подключении, чаще всего является причиной возникновения радиопомех.
При проведении диагностики рекомендуется вынуть блок питания регистратора из прикуривателя. Если при автономной работе регистратора помехи отсутствуют, то причина их возникновения заключается именно в преобразователе. Если помехи сохраняются, то проблема заключается в регистраторе. Второй вариант встречается достаточно редко.
Как улучшить сигнал
Задаваясь вопросом: что делать, если сигнал радио плохой и нестабильный, — первым делом стоит определить причину такой проблемы. Дальше необходимо задействовать один из доступных способов улучшения приема.
Например, порой помехи исчезают после установки активной антенны, которая оборудована дополнительным усилителем. Еще к магнитоле присоединяют самодельный фильтр питания. Сделать его можно своими руками из подручных средств. Для этого нужно сделать на ферритовом сердечнике пару витков тонкого кабеля. Один конец дросселя соединяют с источником питания, а другой — с оксидным конденсатором или штекером плюс от автомагнитолы.
Затем готовую конструкцию закрепляют в небольшом корпусе из нержавейки или жести и соединяют с массой. Еще понадобится выполнить подпой отрицательного вывода конденсатора.
Эффективность фильтрации сигнала зависит от количества витков. Соответственно, чем их больше, тем чище прием.
Хороший фильтр способен подавлять любые помехи, которые возникают в цепи питания. Если после выполнения таких действий проблема осталась, необходимо разобраться со способами устранения шумов из-за работы электромотора или электронных приборов внутри автомобиля.
Приобретение и замена антенны
Хорошим способом, позволяющим улучшить прием радио в автомобиле, является покупка антенны. Современные модели антенн отличаются компактными размерами и фиксируются внутри автомобиля, поэтому не подвергаются воздействию осадков. Однако в случае повреждений лобового стекла придется менять и антенну.
Выбрав нужную модель антенны, необходимо подключить ее в соответствии с инструкцией. В первую очередь нужно зафиксировать основу с датчиками приема на ветровое стекло, соблюдая расстояния от 25 мм от рамки кузова. В противном случае сигнал будет плохим.
Дальше выполняется монтаж модуля активной антенны. На этом этапе провод питания нужно включить в штекер магнитолы Он бывает голубого цвета с белой полоской.
Установка усилителя
Чтобы усилить сигнал антенны, можно приобрести специальные усилители. Они предназначены для улучшения приема при больших расстояниях от радиовышки или передатчика. В тандеме с усилителем штатная антенна становится высокочувствительной, что положительно влияет на звучание и сокращает количество помех.
Замена радио-магнитолы
Если звук плавает при прослушивании автомагнитолы, шумы становятся интенсивными, а звучание сопровождается сильными помехами в динамиках, не исключается вероятность выхода из строя устройства. Дешевые китайские системы страдают от такой проблемы гораздо чаще, чем продвинутые устройства японской серии, включая модели Viget 6906 (Toyota). Что можно сделать, чтобы улучшить качество звучания и тембр, — подсоединить новую автомагнитолу.
Решение проблемы возникновения помех
Водитель способен самостоятельно убрать шумы, мешающие слушать радио. Для этого понадобится минимальное количество мелких деталей, а также основные навыки работы с устройствами электронного типа.
Водитель может сменить адаптер импульсного типа на линейный. Автолюбитель должен обеспечить кабель дополнительной защитой от электромагнитного излучения. Можно сделать более сложно с технической стороны: обеспечить работу устройства через бортовую сеть автомобиля, а не от прикуривателя. Помехи радио от видеорегистратора исчезнут благодаря отсутствию блока питания. Однако встроить регистратор в систему обеспечения энергией смогут немногие, поэтому лучше передать это дело в руки специалистов.
Впрочем, перед тем как переходить к радикальным способам борьбы с шумами, нужно сначала опробовать более простые, например, можно сделать расстояние между антенной и регистратором больше или просто обеспечить защиту проводов. В любом случае, если простые способы не помогают, а водитель никогда не работал с электронными устройствами, нужно либо проконсультироваться со специалистами, либо доверить им всю работу по устранению помех.
Даже маленькая ошибка при выполнении работы может повлечь за собой поломку магнитолы или регистратора либо даже внести существенные изменения в работу всей системы питания автомобиля. Подобные нарушения повлекут за собой куда большие расходы, нежели те, которые будут потрачены на устранение помех с помощью специалиста.
Видеорегистратор, установленный на лобовом стекле автомобиля, иногда создает помехи и скрежет, которые слышатся при прослушивании радио. Качество транслируемых передач ухудшается, даже если устройство установить строго по инструкции. Чтобы разобраться, как устранить помехи от видеорегистратора на радио, нужно установить причину, по которой они возникают.
плюсану, вообще первый раз слышу про такую проблему)
+1.Регистратора нет.Прикуриватель не работает.Радио вообще не слушаю.
Do not tell me what to do, and I will not tell you where to go
V6 2,5 м/т CBR1100XX
нет вещи- нет проблемы) а как же куришь в машине без прикуривателя то. ) а так задумался- детское радио стало сбиваться с волны, раньше не было. попробую выключить регистратор.
Стараюсь не курить в машине,а так-то у меня по салону штук 5 зажигалок приныкано
Do not tell me what to do, and I will not tell you where to go
V6 2,5 м/т CBR1100XX
З.Ы.: Если провод питания регистратора рядом с приёмопередатчиком сигнашки на лобовом стекле положить, то и с сигнашкой и с регистратором можно неслабо глюков наславливать.
DIY: Борьба с помехами на радио от блоков питания видеорегистраторов/навигаторов
Текстом ниже не пытаюсь «открыть Америку» для читателей, просто решил поделиться своим опытом…
Все началось приблизительно, год назад, когда я обратил внимание, что, при прослушивании радио в автомобиле, появились шумы, причем проявлялись они не всегда, а только в определенных точках города, где раньше проблем с приемом никогда не было. В тот момент подумал, что это связанно с работами на радиопередающей вышке, да и сам радиоэфир слушаю редко, все больше музыку с дисков, поэтому особого внимания проблеме не уделял
Но вот, совсем недавно, в сервисе «Вопрос-ответ» DNS встретил несколько вопросов по проблемам со штатными блоками питания видеорегистраторов и навигаторов и, при активном «гуглении», наткнулся на упоминание некачественной продукции, от которой идут наводки на автомагнитолы при прослушивании радио, и более того, помехи для GPS приемников навигаторов. «Шуметь» может как блок питания, так и устройство к нему подлюченное. Сопоставив данные факты с датой приобретения видеорегистратора Explay DVR-004 (как раз год назад), начали закрадываться подозрения, не он ли источник помех радио.
Покатался по городу, нашел точку, в которой начались помехи, вытащил блок питания видеорегистратора из прикуривателя и …
помехи пропали, радио стало слышно просто отлично!
Проблема локализована, пора заняться ее устранением
Снова изучение форумов, и приблизительный список решений:
- * Заменить некачественный блок питания на качественный.
- * Убрать импульсный блок питания и поставить стабилизатор на базе кр142ен5 или аналогов.
- * Запитать видеорегистратор от отдельного источника питания.
- * Экранировать корпус видеорегистратора и провод его питания.
- * Поставить на провод питания видеорегистратора ферритовые кольца.
- * Поставить сглаживающие фильтры по питанию на вход и/или выход блока питания регистратора.
Первый вариант я для себя отсек сразу, т.к. вскрытие блока питания моего видеорегистратора показало, что, схема, в принципе, достаточно грамотная, по крайней мере, соответствует типовой для микросхемы MC34063.
Второй вариант плох тем, что «кренки» сильно греются и их нужно хорошо охлаждать (радиатор площадью не меньше 10 см2), что достаточно пожароопасно.
Третий вариант для автомобиля совсем не подходит, не возить же с собой два аккумулятора.
Четвертый вариант, особенно в части корпуса видеорегистратора или навигатора, труднореализуем.
Для себя решил пробовать 5 или 6 вариант, т.е. ставить фильтр по питанию.
Под рукой, как раз был неисправный блок питания персонального компьютера, на входе у которого отдельной платкой стоял фильтр по питанию, решил попробовать его.
Замеры шумов при его подключении показали, что они «живее всех живых»
Тогда решил собрать из подручных средств П-образный сглаживающий фильтр, не заморачиваясь его расчетами.
Под рукой, как раз, были необходимые компоненты, а именно:
- * Конденсаторы 25V 1000uF (продаются в любом радиомагазине за сущие копейки).
- * Дроссель (выпаял из неисправного блока питания).
- * Штекер в прикуриватель автомобиля (позаимствован с неисправного автомобильного компрессора).
Первым делом поставил в штекер предохранитель, чтобы, в случае короткого замыкания, не спалить электронику автомобиля или блок питания видеорегистратора. Именно отсутствие предохранителя и стало причиной мучительной смерти компрессора, когда на морозе лопнула оплетка его провода и произошло короткое замыкание. Второй раз на эти грабли решил не вставать.
Для быстрой проверки изготовил «прототип» — распаял схемку «навесом». Получилась такая конструкция.
Первое же испытание «в поле» показало неплохой результат, уровень шумов снизился существенно, небольшие помехи остались, но их можно списать на действительно низкий уровень сигнала в некоторых местах нашего города. Также, не стал ставить ферритовые кольца на провод питания, т.к. их под рукой не оказалось, а полученный эффект меня устроил
Следующим шагом – облагородил схемку в небольшой корпус из под мышки Logitech, уж очень не хотелось снимать часть панели в авто и припаивать получившийся фильтр непосредственно к разъему «прикуривателя».
Для этого разобрал блок питания видеорегистратора
отпаял пружинку и минусовой контакт
Выкинул «потроха» мышки и разместил фильтр и блок питания внутри ее корпуса, закрепив элементы с помощью клеевого термопистолета.
Результат получился вполне симпатичный
На этом все, надеюсь мой опыт пригодится кому-нибудь еще.
голоса
Рейтинг статьи
Фонит радио при включении видеорегистратора
Доброго времени суток!

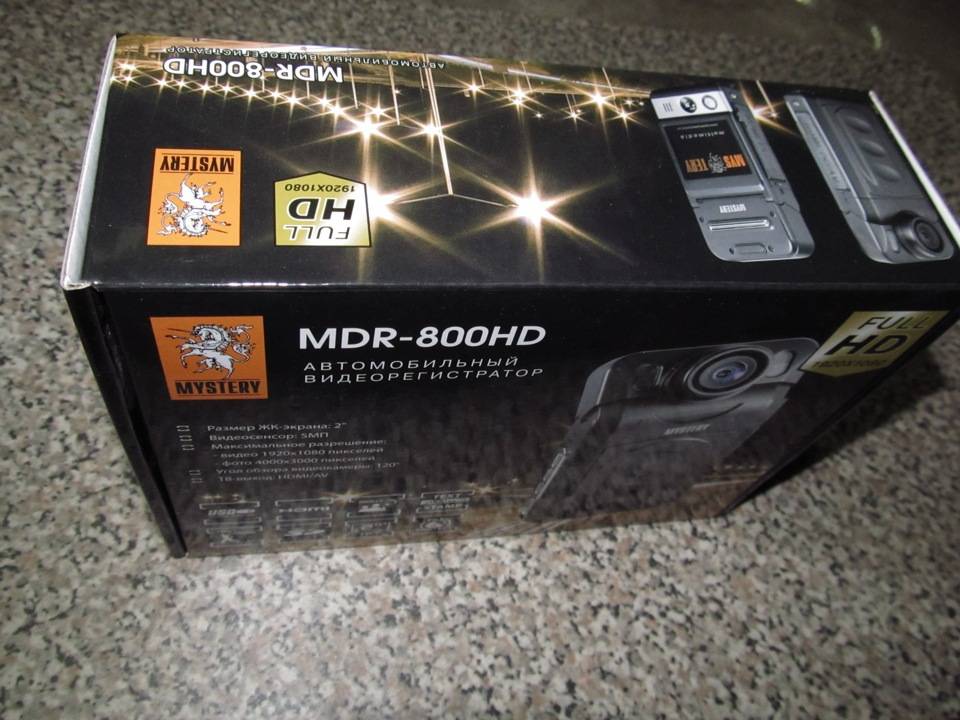

1. Приобрел девайс — видеорегистратор Mystery MDR-800HD. Чем же девайс привлек меня? Понравился и все… точка… А то разведут споры: этот лучше, тот хуже… Статья не про выбор регистратора.

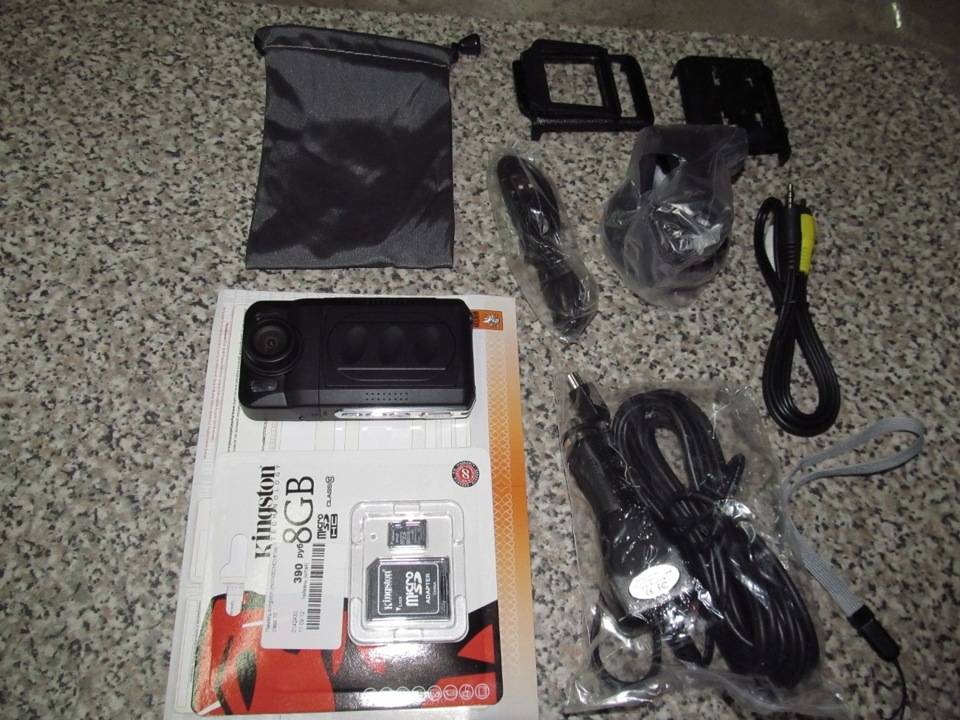

2. Зарядил его 8Gb флешкой 10 класса. Весь комплект разложил (регистратор, мешочек под него, питание от прикуривателя, видео-кабель, USB-кабель для ПК, крепеж на стекло, инструкция)
3. Решил подключить его и послушать радио… Проблема! Помехи…
Боремся с помехами на радио! Часть №1
1. Подключем питание регистратора не от прикуривателя, а минуя его. Разбираем преобразователь из 12В в 5В.

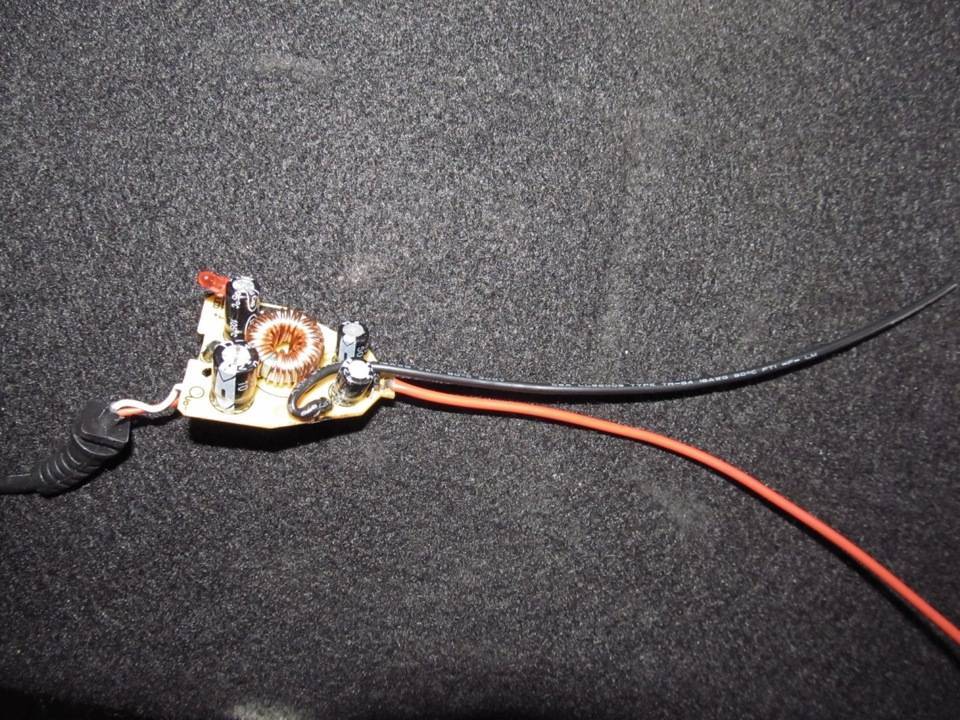

2. Для этого удаляем минусовой «лепесток» и плюсовую пружинку. Заменяем на красный и черный провода, которые в дальнейшем цепляем к бортовой сети в районе панели с предохранителями.

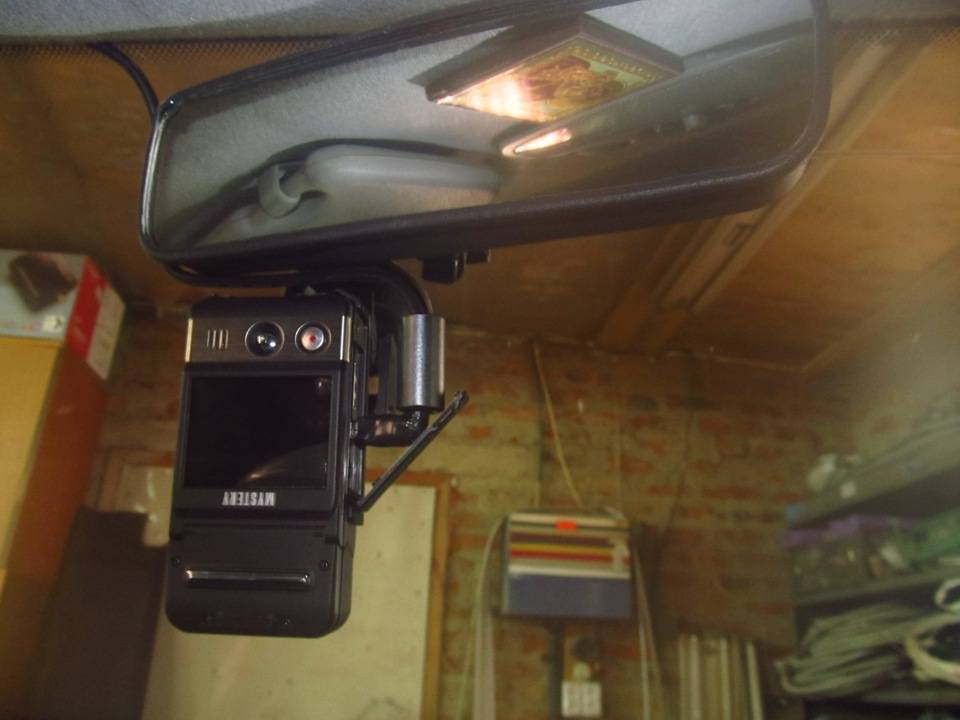

3. Вешаем девайс на стекло в районе зеркала. Провод пускаем под обивкой потолка вдоль левой стойки к панели с предохранителями.
Как показала практика. Результат: ноль. Помехи не ушли…

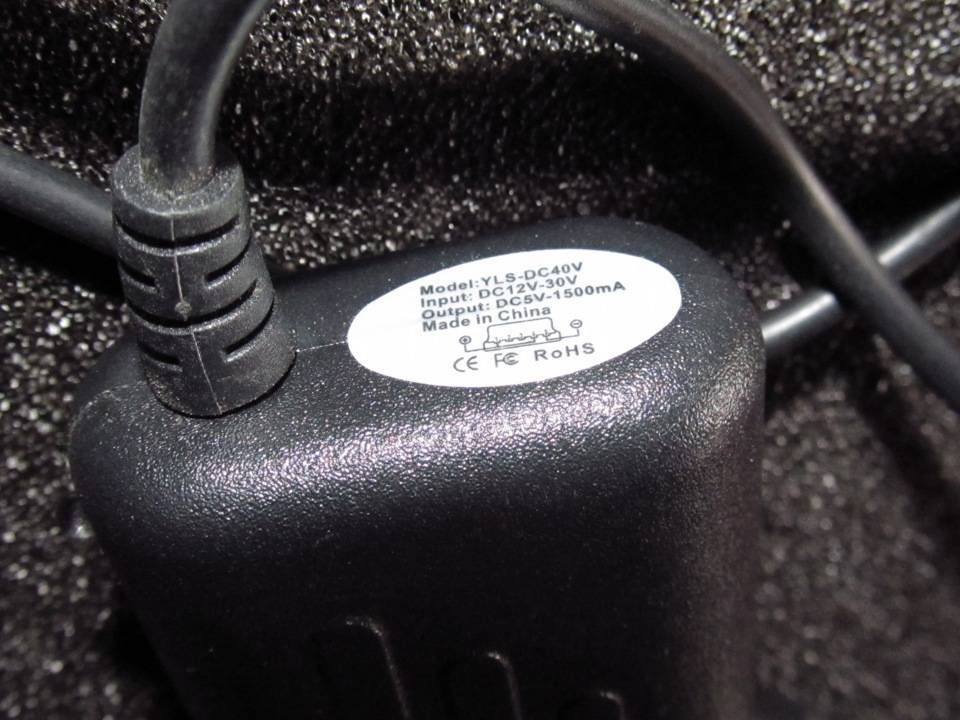

Вывод:1. Зарядка, что в комплекте с регистратором — мягко говоря — «полное говно». Фонит по страшному.
Боремся с помехами на радио! Часть №2
1. Берем автомобильную зарядку от навигатора 12В в 5В.

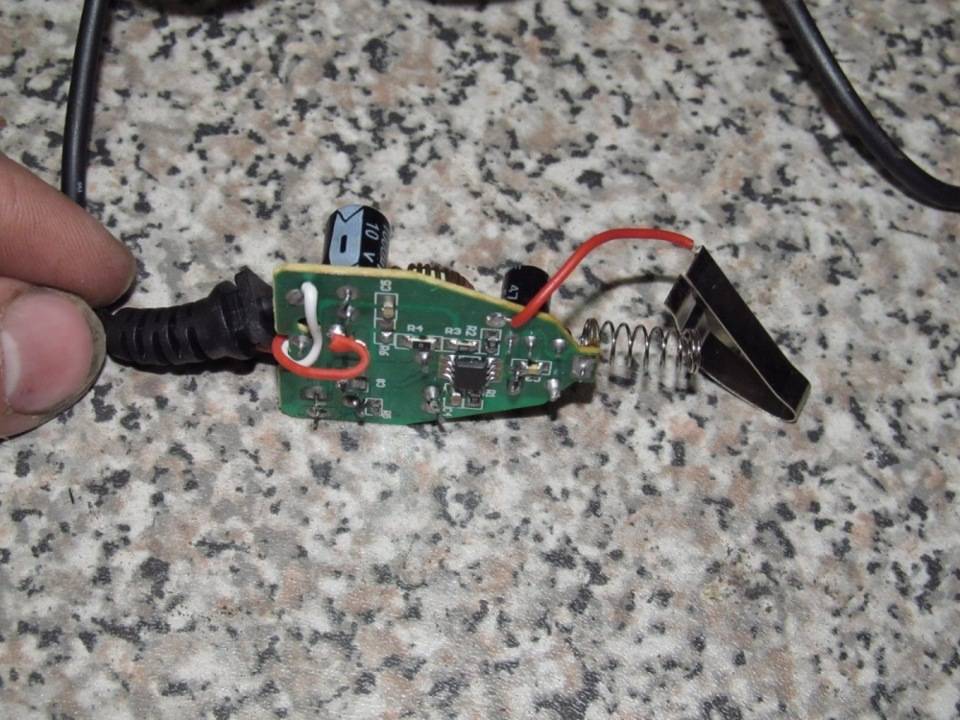

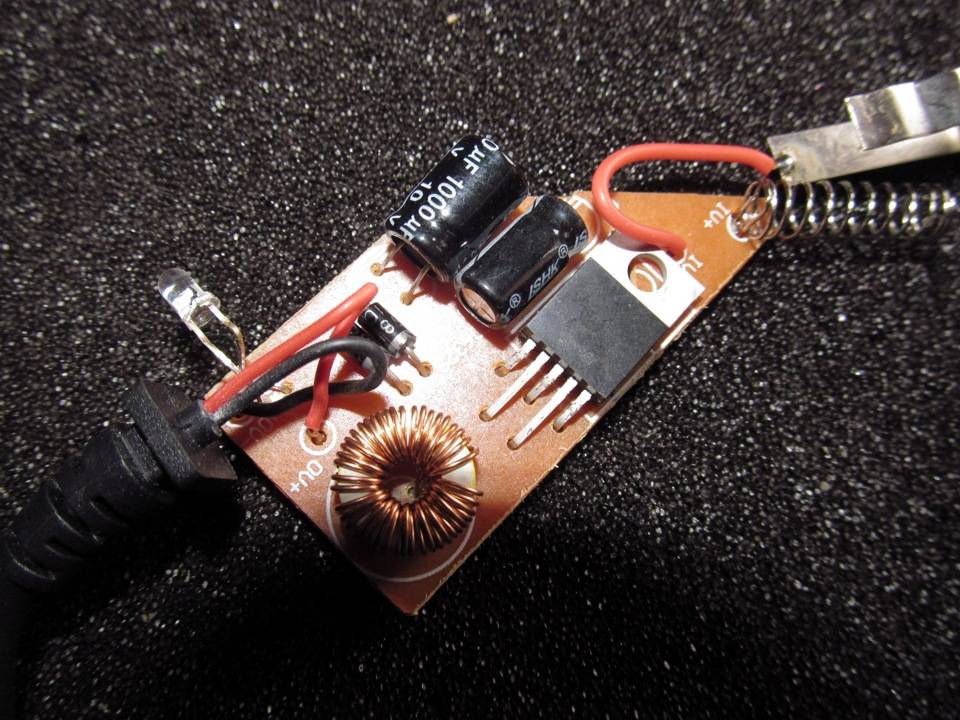

2. Разбираем и сравниваем с той, что в комплекте. У той, что с навигатора: элементная база внушает доверие. Это хорошо!

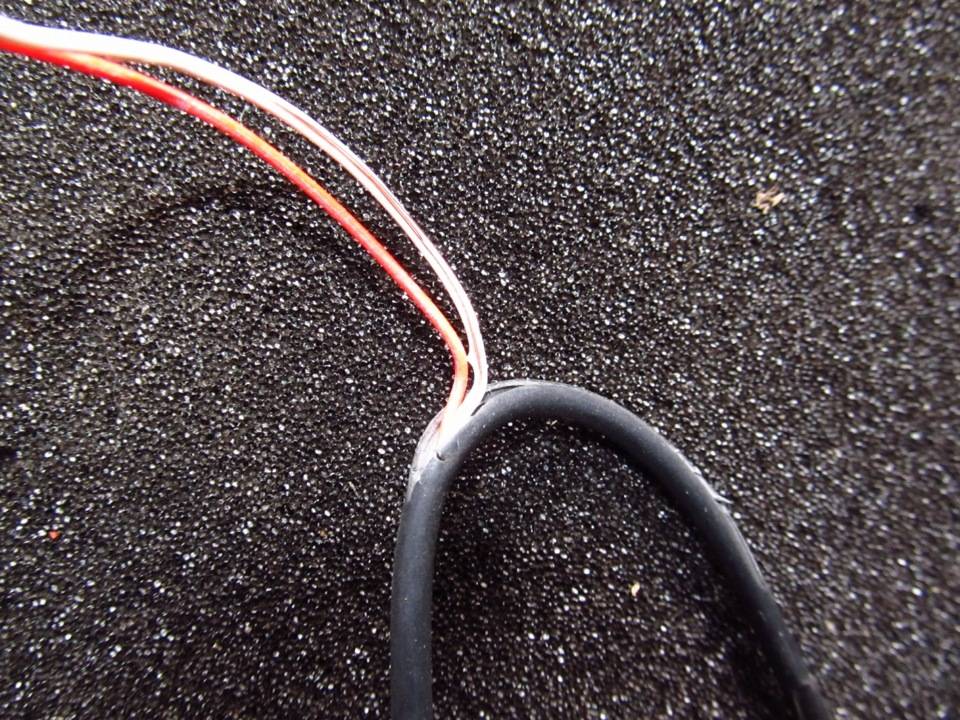

3. Но вот провод, что у новой, что у старой — отстой. При разделке на белом проводе изоляция вся слезла. Разделывал так: снял немного внешней оболочки и тяну за белый или красный провод. У нормальных проводов таких косяков с разделкой нет.

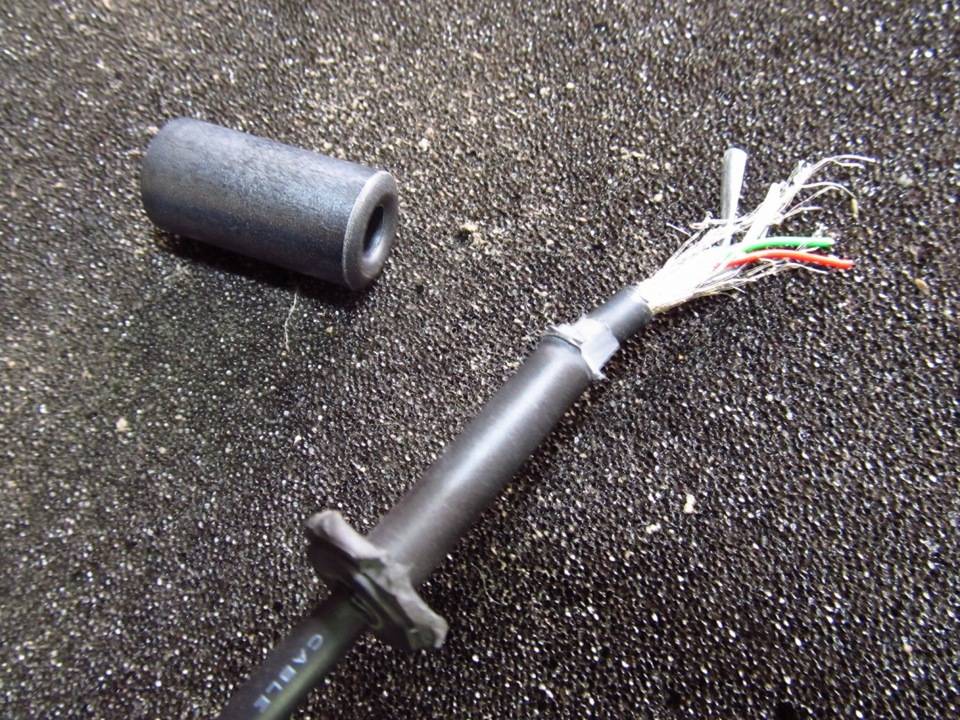

4. НУ что! Меняем весь провод. А на какой? Конечно же на экранированный! Нашел у себя в закромах два шнурка USB от ИБП с экраном и с ферритовым кольцом на конце. Вот удача!

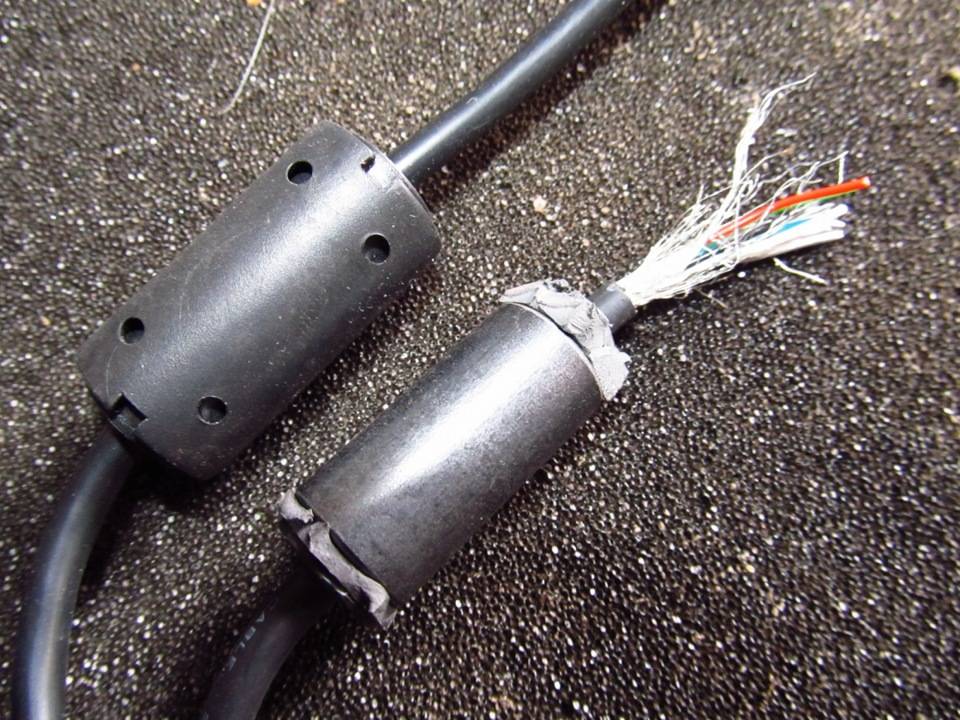

5. Снимаем с одного из проводов ферритовое кольцо и одеваем его на другой такой же шнутор. Теперь кольца с обеих сторон от шнурка.

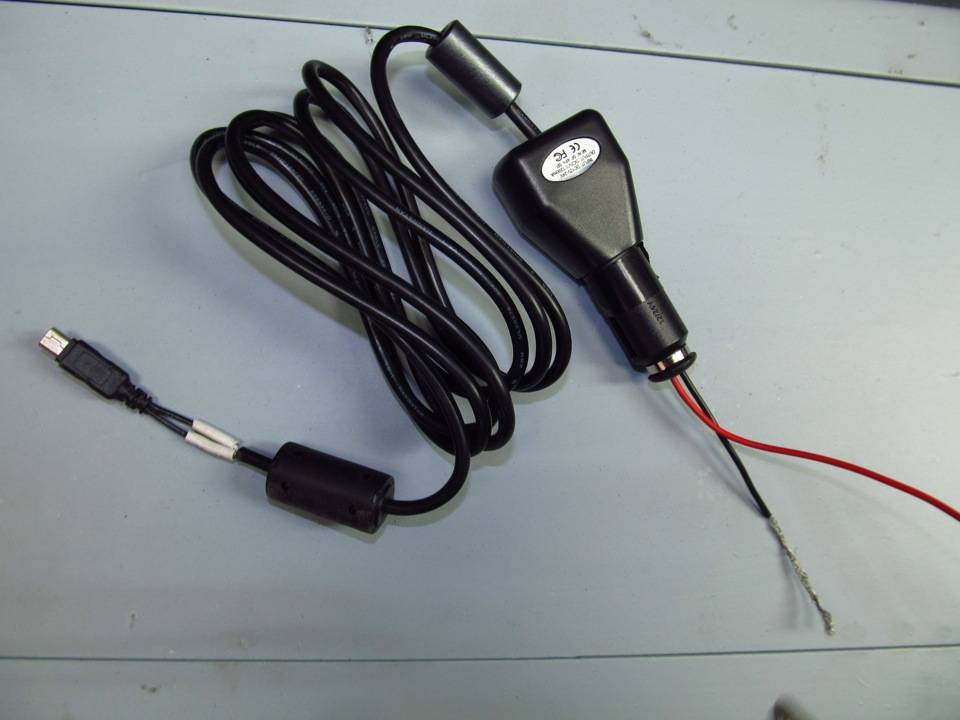

6. Система примерно такой получилась. Но это не окончательный вариант, т.к. у нее есть минусы. 1. — это стандартная зарядка (на фотке я ее еще не заменил).2. — большой хвост остался неэкранированн.

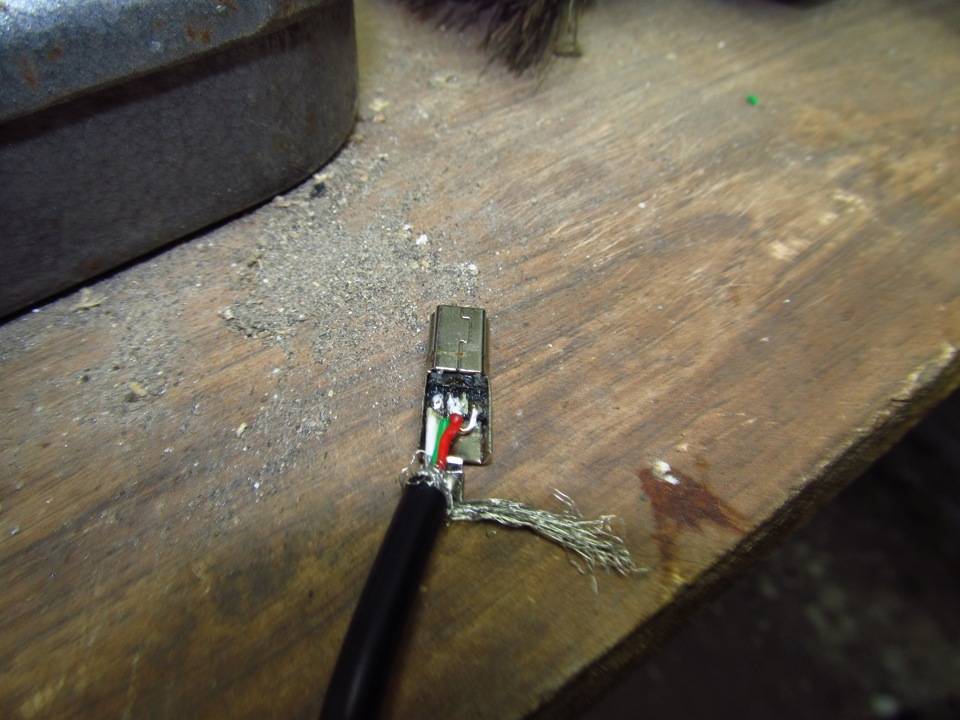

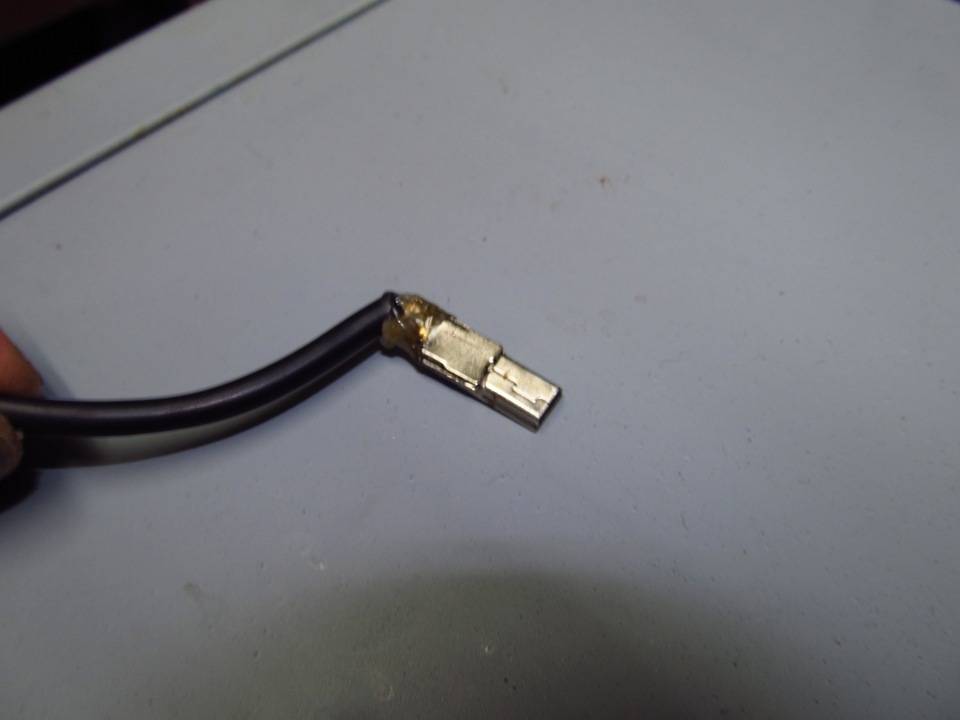

7. Разъем USB в регистратор, который я еспользовал от зарядки 220В-5В распаян оказался всего на 2-а хвоста. От этого регистратор не включался.

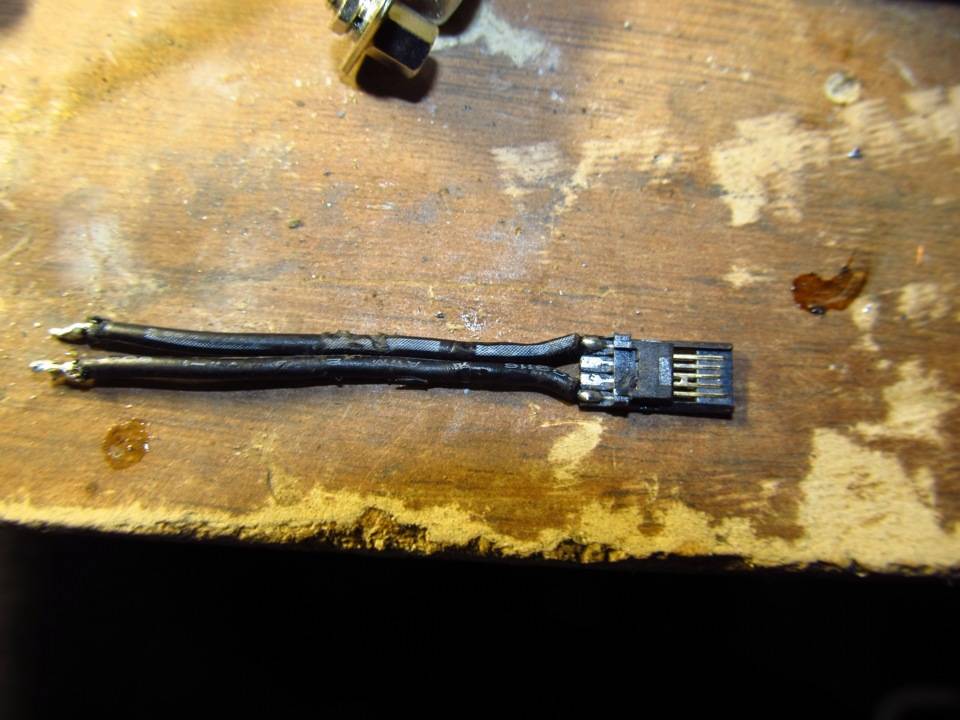

8. Должно быть так. В разъеме USB один крайний «ус» (контакт) идет на минус, а на плюс идет 2-й и 5-й контакты. (метод научного тыка всегда помогает»)
9. Термопистолетом замазываем полученный «хвост» и изолента мне в помощь!
Боремся со скрипом от крепежа регистратора.
Слышал, что некоторые регистраторы скрипят от корявой сборки. Лечится это протяжкой болтиков. Думал, что и у меня такая проблема. Ничего подобного. Регистратор данного рода не скрипит!

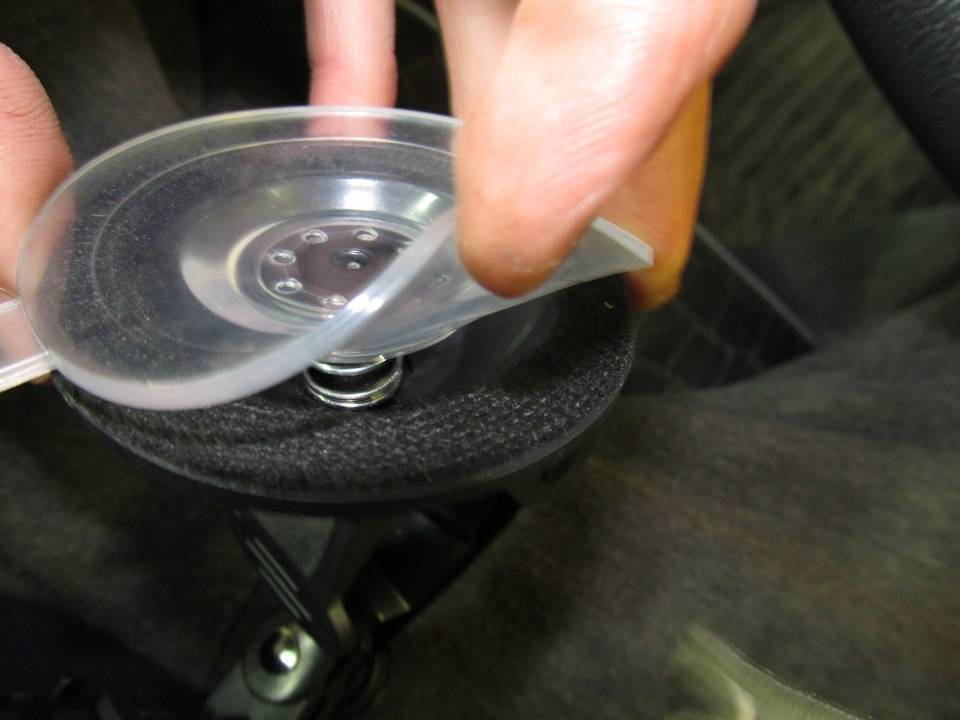

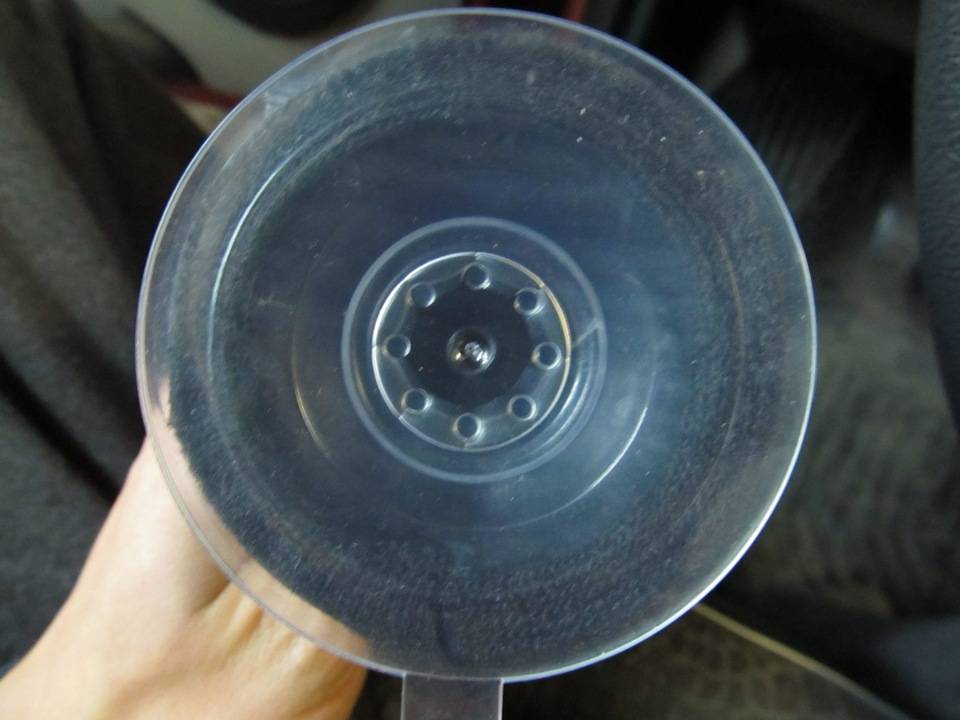

Скрипит присоска при вибрации (трении) о пластик! Проверено методом тыка!Лечится моим любимым маделином!
Клеим маделин на пластмассу между пластиком и резиной присоски!Противный скрип пропал! Слава маделину — Богу антискрипа!

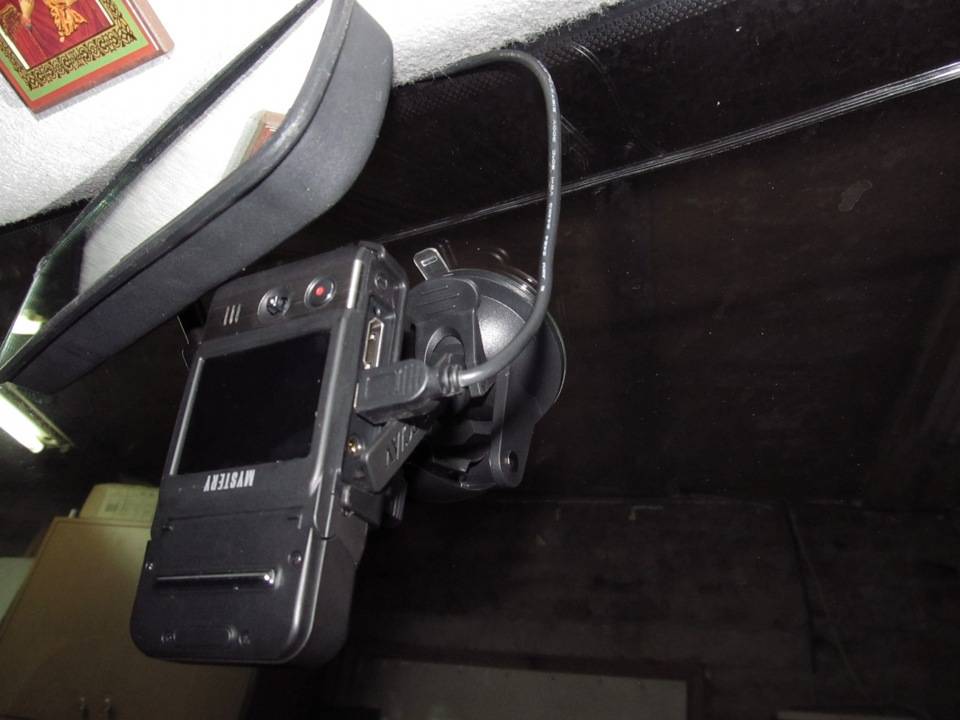

Окончательный на данный момент вариант монтажа.
Боремся с помехами на радио! Часть №3
Подрезаем ус активной антенны, что ближе к регистратору сантиметров на 10-15.Ведь все помехи идут на этот ус. Если поднести регистратор к антенне, шумы становятся слышны.
Идеальный вариант: расположить регистратор как можно дальше от активной антенны. Что в принципе для меня не вариант…
Подведем итогМероприятия по устанению помех:1. Замена стандартного преобразователя питания (на автозарядку от Нокиа)2. Использование экранироввного кабеля3. Применение ферритовых колец4. Удаление от аткивной антенны5. Подключение без прикуривателя
Многие автолюбители спрашивают, как устранить помехи от видеорегистратора на радио. Автомобилисты часто сталкиваются с ситуацией, когда после установки видеорегистратора появляются помехи на радио. Качество звучания может ухудшаться даже в том случае, если устройство устанавливается точно в то место, которое предусматривается инструкцией, и с соблюдением всех рекомендаций. При этом радиопомехи могут возникать только, если блок питания устройства для записи происходящего на дороге подключается к прикуривателю. Если же оборудование работает в автономном режиме (от аккумулятора или батареи), подобных проблем не возникает.
