Разборные транцевые колеса для лодки своими руками

Для чего нужен тюнинг?

Такие работы по совершенствованию судна позволяют избежать денежных затрат на покупку новой лодки. Можно подкорректировать внешний вид и технические возможности уже существующего плавательного средства.

Доработка лодки ПВХ для рыбалки своими руками помогает повысить уровень безопасности нахождения человека на этом судне во время рыбной ловли, а также позволяет увеличить срок эксплуатации плавательного средства. Для усовершенствования этих функций проводят следующие работы:

• устанавливают стояночный якорь;
• оснащают средство защитным тентом;
• модернизируют кресло рыболова;
• оснащают судно различными сумками для хранения необходимых для рыбалки мелочей;
• монтируют походный столик;
• делают сходную лестницу;
• устанавливают электрический или бензиновый силовой агрегат;
• делают парус;
• монтируют крепления для удилищ, бензобака и эхолота;
• устанавливают специальные насосы для лодок.

Все эти работы по модернизации позволяют повысить уровень комфорта и безопасности рыболова. Пользователь может усилить днище судна, сделать жесткий пол, повысить уровень защиты бортов от механических повреждений, установить крепления для добавочных страховочных веревок и канатов. А для увеличения срока эксплуатации рекомендуется использовать стояночные и транспортировочные чехлы, изготовленные для таких лодок.

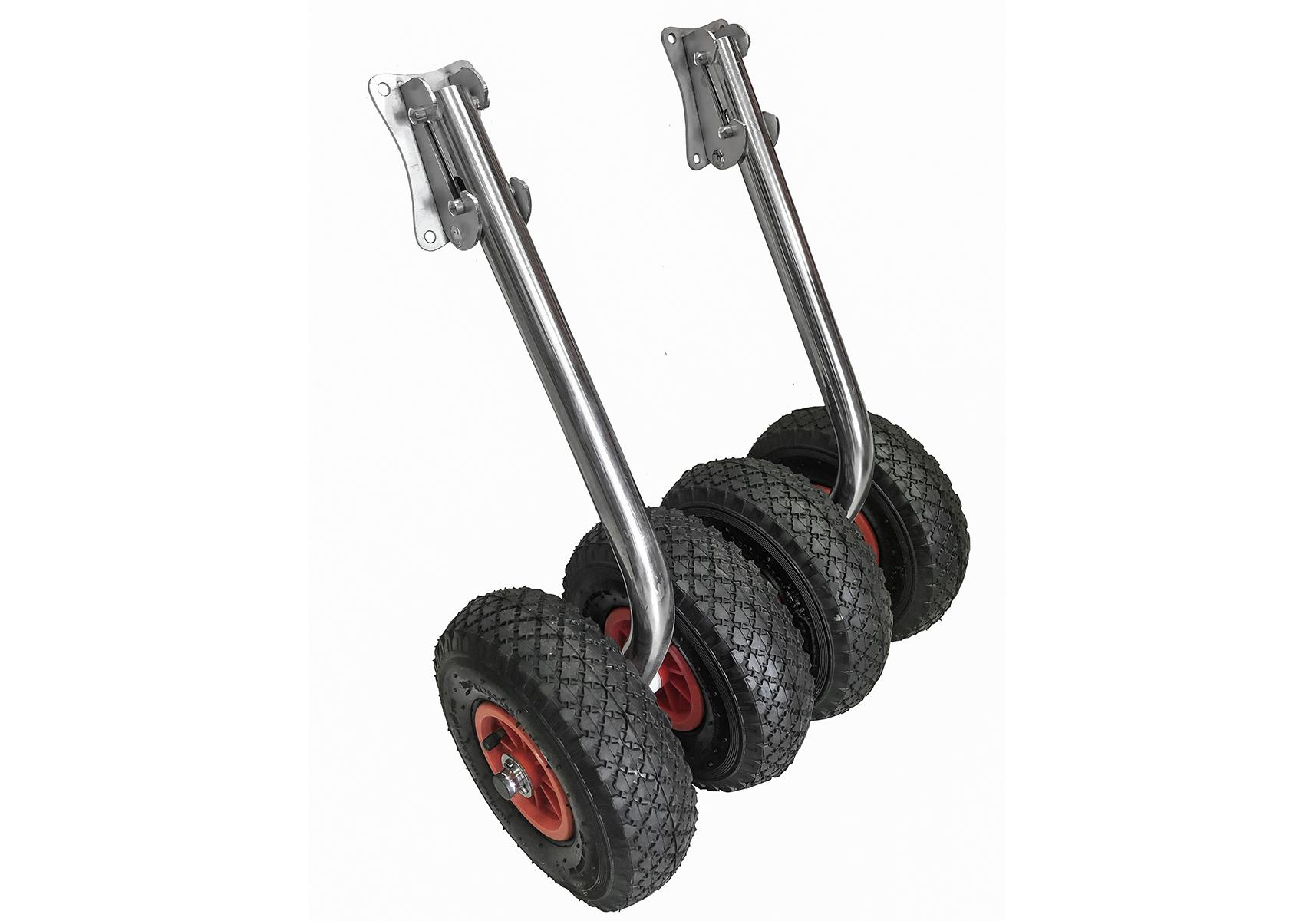

Виды транцевых колес

Производители выпускают несколько видов транспортировочных шасси. Вот основные из них.

Трансформер КТ-5

Подобная модель имеет свою специфику установки. Шасси крепится к транцу таким образом, что их можно не снимать при транспортировке лодки в сложенном состоянии. Подобная конструкция имеет дополнительные достоинства, связанные с удобством в перемещении. При перемещении на воде, они не влияют на ее маневренность.

Такая модель шасси позволяет одному человеку, без особых усилий перемещать лодку с места на место.

Основным материалом конструкции является сталь, толщиной 3 мм. В качестве стоек для колес используется профильная труба особой конфигурации. Это позволяет быстро устанавливать приспособление и переводить его из транспортного положения в рабочее.

Кроме этого, колеса имеют пружинный механизм, который позволяет транспортировать лодку по неровной поверхности.

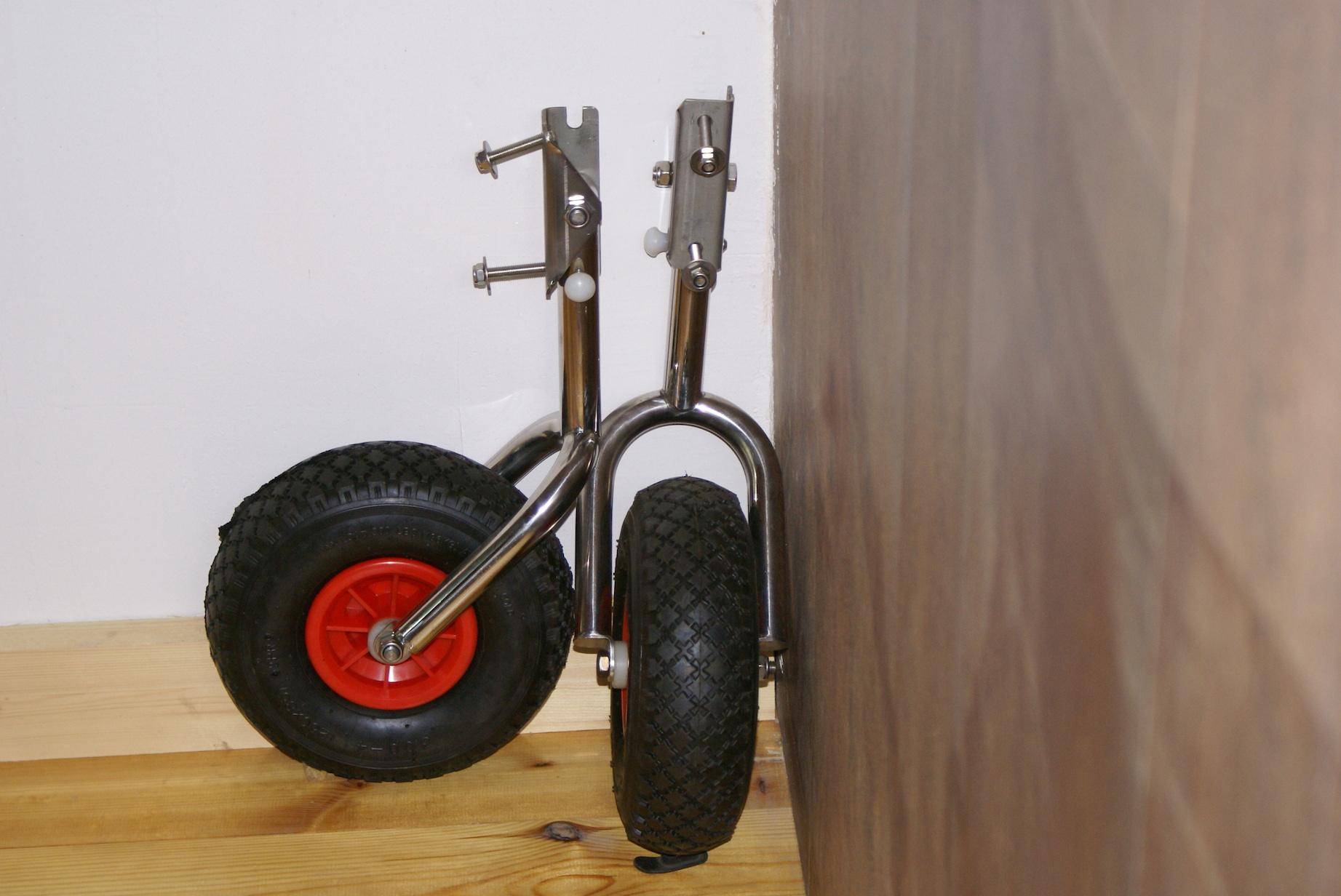

Автоматические КТ-3Н и КТ-3НУ

Основным материалом изготовления подобных устройств является нержавеющая сталь. Предназначаются модели для надувных лодок с жестко закрепленным транцем или для лодок, которые имеют жесткий корпус.

Преимущества автоматической фиксации:

1. Устройство выполнено на высоком техническом уровне.
2. Имеет высокую надежность.
3. Отличается современным дизайном.
4. Может служить оптимальным вариантом при перемещении лодки на дальние расстояния.
5. Простота в эксплуатации.

При производстве автоматических устройств КТ применяется лазерная резка с последующей аргонной сваркой. Как результат – высокая точность, отличное качество и приемлемый внешний вид.

Эти колеса выдерживают плавсредство в снаряженном виде весом до 120 кг.

Складные транцевые колеса

Приспособление монтируется с внешней стороны транца, что позволяет без проблем складывать колеса снизу-вверх. Чтобы изделие зафиксировать, в конструкции применены пружины, которые располагаются внутри стоек и изготовленные из нержавейки. Следует заметить, что и остальные детали складных колес сделаны из нержавеющей стали, что обеспечивает конструкции завидную прочность и устойчивость, как к пресной воде (KS-03), так и к соленой воде (KS-04).

Преимущества подобной модели:

1. Простота при установке, снятии и эксплуатации.
2. Нет необходимости в постоянном снятии и установке шасси.
3. Способ крепления не мешает управлению судном.
4. Существуют варианты упаковки вместе с установленными колесами. Может устанавливаться на любую модель лодки ПВХ. Выдерживает нагрузку до 180 кг.

Поворотно-откидные шасси, для лодок ПВХ

Подобные конструкции ориентированы на транспортировку лодки одним человеком на не большие расстояния. Они устанавливаются с помощью 4-х болтов к транцу, сделанному из фанеры. Имеется возможность регулировки высоты их установки благодаря длине крепежной шпильки.

Для снятия приспособления достаточно отвинтить гайку, которая размещается с боковой части стойки. Колеса рассчитаны на перемещение веса до 140 кг.

Основные детали сделаны из нержавеющей стали, что свидетельствует о прочности изделия.

Транцевые колеса быстросъемные своими руками

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:

Транцевые колеса (на струбцинах)

1. От профильной трубы отрезают 2 заготовки под стойки шасси.
2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
4. Перпендикулярно пропилу сверлят два отверстия.
5. Вставляют рамку в пропил на торце трубы.
6. Через отверстия маркером или керном делают отметки на рамке струбцины.
7. По отметкам на рамке сверлят два отверстия.
8. C прижимного винта струбцины снимают плоскую площадку.
9. Выкручивают прижимной винт из струбцины.
10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
15. На губке рамки также крепят площадку с резиновой накладкой.
16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
2. В углах основания сверлят четыре отверстия.
3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
4. Пластины приваривают к основанию на расстоянии 30 мм.
5. Стойку вставляют между пластинами.
6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

Как сделать своими руками?

Прежде всего, нужно определиться с имеющимися размерами конкретной лодки, чтобы установленные шасси не мешали управлению судном.

Необходимые материалы и инструменты:

1. 2 колеса с диаметром 35 см и шириной 60-80 мм.
2. Профиль квадратной формы с сечением 25×25 мм из нержавейки.
3. Трубка с подходящим диаметром для установки колес.
4. В качестве крепежных элементов подойдут шплинты, шайбы, болты, гайки.
5. Ножовка по металлу, плоскогубцы, гаечный ключ, электродрель.

Пошаговое руководство по изготовлению:

1. Определяем место для монтажа на транец квадратного профиля (без ущерба для работы подвесного мотора).
2. Отмеряем отрезок вниз с учетом, что колеса должны размещаться немного ниже нижнего края транца на длину радиуса с добавлением 5 см. Такой размер позволит добиться нужного уровня безопасности и уменьшит сопротивляемость во время хода судна.
3. Кронштейн для установки шасси может быть и прямым, и под соответствующим углом. Первое исполнение считается самым надежным и доступным в производстве. Здесь меньше сварочной работы, и к тому же, цельный кронштейн способен выдерживать серьезное воздействие.

Второе исполнение, где кронштейн сваривается под углом, предполагает расположение колес под днищем лодки, без вмешательства в работу подвесного мотора.

Здесь нужно отпилить от профиля 4 отрезка подходящей длины для конкретного плавсредства. С помощью сварки приварить трубки (для насаживания колец) к нижней части профиля.

В трубках просверлить сквозное отверстие, чтобы за счет шплинта зафиксировать кольца. Помимо этого, к внутреннему кольцу трубки необходимо приварить гайку с подходящим диаметром, чтобы исключить прижатие изделия к крепежным элементам.

На внешнем конце целесообразнее установить пластиковую или резиновую пробку, во избежание попадания влаги внутрь.

В верхней части, электрической дрелью делаются 2 отверстия насквозь, через которые монтируются шасси на транец.

2 готовых части крепления соединяются сваркой. Допустимый угол между ними 35-45 градусов. При необходимости, концы можно подрезать.

По завершении всех работ, шасси насаживаются на трубки и шайбами фиксируют. Изделие готово. Если есть возможность, крепежные элементы можно покрасить.

Чертеж:

Элементы конструкции:

Источники

• http://primanki.com/equipment/transport/upgrade/kolesa-dlya-lodok-pvx.html
• http://BoatCity.ru/motor/tyuning-i-zapchasti-plm/delaem-trancevye-kolesa-svoimi-silami.html
• http://fb.ru/article/220031/kolesa-trantsevyie-dlya-lodok-pvh-svoimi-rukami-cherteji-foto
• http://myownship.ru/acessories/upgrade/ustanovka-trancevyx-koles-na-pvx-lodku.html
• https://ribalka.guru/masterskaya/izgotovlenie-trantsevyih-koles
• http://FishingDay.org/trancevye-kolesa-dlya-lodki-pvx-svoimi-rukami/
• http://bolshoyulov.ru/kak-samostoyatelno-izgotovit-trancevye-kolesa-dlya-lodok-pvx/

Основные требования

Представленный ниже чертёж показывает, как правильно крепить колёса на транец небольшой лодки (от 2,7 до 3,3 м). Предполагается, что на стойку монтируется по 1 колесу. В результате можно будет перемещать плавсредство на довольно большое расстояние без какого-либо утомления. Отмечают, что чем меньше лодочка, тем круче выглядит результат. А на следующем фото наглядно показано, как должны монтироваться колёса на суда с обычной базой и с использованием удлинённого шасси.

В следующем видео вас ждет установка транцевых колес и стаканов на лодку ПВХ “Ракета”.

Приобрести готовые транцевые колёса для перевозки нетрудно – зачастую их можно найти в обычном рыболовном магазине. Главное неудобство в этом случае представляет неоправданно высокая стоимость. Транцевые колёса для лодок из ПВХ с НДНД, которые будут использованы только для транспортировки агрегата до водоёма и обратно, обойдутся рыбаку кругленькую сумму от 5000 рублей.

В связи с дороговизной этих незаменимых для быстрой транспортировки деталей, многие рыбаки заинтересованы в том, как собственноручно изготовить самодельные колёса на резиновую шлюпку.

Нужно понимать, что при самостоятельном изготовлении колёс во избежание обрушения конструкции необходимо соблюдать определённые требования.

• Ось транцевых колёс должна быть установлена максимально приближенно к центру тяжести.
• Для уменьшения усилий, которые будут прикладываться во время перевозки, стоит установить изгиб стойки по направлению к носу шлюпки, а не наоборот.
• Между нижней частью лодки и краем колёс в обязательном порядке требуется оставить зазор, который не должен быть менее двух сантиметров. Это позволяет избежать засорения деталей грязью и облегчает процесс чистки.
• При выборе материалов стоит учитывать условия дальнейшей эксплуатации. Это подразумевает учёт уровня влажности в местности, регулярное воздействие влаги, а также серьёзные перепады температур. Как правило, предпочтение отдаётся нержавеющей стали, алюминию, оцинкованному железу или обычному прокату.
• Чем больше будет расстояние между колёсами, тем устойчивее будет общая конструкция лодки.
• Транцевые колёса следует устанавливать в строго вертикальном положении.
• Стойка колеса не должна быть обращена по направлению к мотору – её следует ставить лицевой стороной к баллону.

Не стоит забывать, что все материалы и крепёжные детали должны быть изготовлены из нержавеющей стали. Конечно, допускается и использование элементов из обычного металла, однако, в таком случае придётся потратиться на водостойкий лак или краску.

Типы колес

Транцевые колеса на лодку ПВХ делятся на несколько типов. Главной особенностью является тип шин. От этого нюанса зависит дальнейшая проходимость лодки по грунту, удобство использования, защита ПВХ от повреждений.

Перекидные

Перекидные транцевые колеса для ПВХ лодок имеют пружинный механизм, что позволяет отнести их к типу полуавтоматических. Механизм и нога производятся из оцинкованной или нержавеющей стали. Составляющие перекидных комплектов:

• Фланец толщиной 3 мм.
• Нога с механическим пружинным механизмом.
• Колесо с металлическим или алюминиевым диском.

Фланец перекидных колес может быть 3 видов:

• С возможностью перемещения ноги под углом в 0 ° в верхнее и нижнее положение.
• Под углом в 45 ° в верхнее положение и 0 градусов нижнее положение.
• С рабочим положением в 45 ° для верхней и нижней точки.

Подобный тип конструкции также различается по длине ноги. Есть модели с длиной 44, 50 и 57 см.

Быстросъемные

Быстросъемные транцевые колеса не имеют откидного механизма, они не перемещаются относительно транца лодки. Их особенность в пружинном механизме, который позволяет быстро прикрепить или снять их с установленного фланца.

Составляющие устройства:

• 3 мм фланец из нержавеющей или оцинкованной стали.
• Нога из бесшовной трубы диаметром 32 мм, с толщиной стали в 2,5 мм.
• Колесо.

Быстросъемные модели производятся с длиной ноги в 50 и 57 см. Второй вариант отлично сочетается ПВХ лодками с НДНД.

Колеса с быстросъемным механизмом подходят для владельцев лодок, которым мешают торчащие детали рядом с мотором. Быстросъемные комплекты можно быстро отстегнуть, положить в лодку или багажник автомобиля.

На струбцине

Транцевые колеса на струбцине отличаются удобной установкой, без необходимости сверлений и болтовых соединений.

Колеса на струбцине не подходят для ПВХ лодок НДНД. Их устанавливают только на пайольные плавсредства.

Комплект состоит из:

• Колесной стойки из металлического квадратного профиля.
• Струбциной стойки из того же материала, но большего сечения.
• 2 винтов крепления с широкими шайбами.
• Колес с оцинкованным диском.

Колеса на струбцине устанавливаются только на транцы высотой более 50 см. Сама струбцина позволяет регулировать выход колесной стойки, тем самым увеличивая зазор между дном и колесом.

На шпильке

Это самый простой вариант, требующий больших усилий при смене положения.

Колеса на шпильке состоят из:

• Оцинкованной колесной стойки из профиля сечением 30 х 30 с толщиной стали 2 мм.
• 4 крепежных болтов (по 2 на каждую стойку).
• 2 крепежных шплинтов.
• Колес из оцинкованной стали.

Колеса на шпильке не имеют пружинных механизмов для демонтажа или изменения положения. Чтобы привести конструкцию в транспортировочное положение, необходимо вынуть шплинты из отверстий на крепежных болтах, демонтировать стойку, перевернуть ее и снова закрепить, уже колесами под днище лодки. Такая конструкция является самой простой и надежной. В зависимости от конструкции колесной стойки, может быть использована для лодок с НДНД.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

• бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
• металлический прут сечением 10 мм для изготовления каркаса;
• специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
• наждачная бумага;
• растворитель;
• дрель и инструменты для работы с металлом;
• сварочный аппарат;
• покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

После установки транец должен держаться строго вертикально!

Готовь сани летом, а телегу зимой — эта поговорка как раз подходит к моему блогу.На этот раз хочу поделиться опытом изготовления и эксплуатации быстросъёмных транцевых колес. Хотел написать блог в сообществе «Drive2 на воде» но моя заявка на членство рассматривается модератором уже несколько дней. Может про меня забыли :((((В сетях интернета гуляет много вариантов транцевых колес. Но для себя я подсмотрел и выбрал именно такие. Сделал я их еще прошлой зимой, в то время, по таким колесам нормальной информации практически не было, приходилось макетировать узлы и в пластмассе и в пластилине, чтобы обкатать оптимальные размеры. Забегая наперёд, скажу — получилось, остался доволен, было сделано три комплекта, на разные по величине ПВХ лодки 2,7м, 2,9м и 3,2м. Если кого заинтересовало, читаем дальше.Для комплекта понадобится: 1. Пара колес, были с камерой (на фото черного цвета), и монолитные полиуретановые (желтые), диаметром 260 мм (могу и ошибаться — подзабыл маленько); 2 .Квадратный профиль из нержавейки 30Х30 мм., толщиной 1,5 мм; 3. Листовая нержавейка толщиной 2 мм.; 4.Пруток диаметром 9 мм. (лучше 8 мм. прочнее конструкция) нержавейка. Сразу пока не забыл: нержавейку трудновато найти, все можно сделать из обычной стали, погрунтовал, покрасил.

Вкратце по монтажу.1.Лодку надуть и перевернуть, подложить что нибудь, можно ящик. 2

Примерить к транцу, обратить внимание, что бы не мешали усиления в местах вклейки транца, косынки и т.д. 3. Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани

4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани. 4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки.

Эксплуатация: 1. Привести лодку в готовность, надуть. 2.Соединить стойки с кронштейнами колесами вверх. 3. Поочередно поднять борта в кормовой части и перевести стойки в нижнее положение. 4. Поставить лодку на колеса и установить мотор на транец в поднятом положении.5. Поднять нос лодки за ручку и вести лодку к воде кормой вперед. 6.Сесть в лодку, оттолкнуться от берега, что бы колеса не касались дна, перевести стойки в верхнее положение или снять. 7. Опустить мотор в рабочее положение. Это примерный алгоритм, в процессе эксплуатации подстроитесь под себя.

На этом пока буду заканчивать свой цикл статей Рыбацких самоделок, есть ещё эксклюзивный материал по изготовлению воблеров -свимбейтов, но будет позже, даже не знаю когда.

С Новым годом и Рождеством!Удачи, здоровья, благополучия! НХНЧ, НГНЖ и ровных дорог!

Навесной транец своими руками

Навесной транец ПВХ можно с легкостью применять не только для моторов, где основное топливо – это бензин, а и для разнообразных водостойких лодочных электромоторов.

Материалы и инструменты

Выбирая крепления к данному приспособлению, важно обращать внимание, что одни можно посадить на дерево, а другие – только на алюминий или дюраль. Поэтому, чтобы получилось такое устройство, понадобятся следующие материалы:

Поэтому, чтобы получилось такое устройство, понадобятся следующие материалы:

• любая жесткая пластина. Лучше, если она будет правильной прямоугольной формы;
• рама и дуги, сделанные из нержавеющих видов металла;
• крепления в виде латки с небольшими трубчатыми деталями для вставки транса на лодку;
• несколько шурупов и болтов с гайками и шайбами;
• клей. Подбирается под материал для каждого конкретного случая.

Инструменты:

• фен для прогрева ПВХ материала;
• подходящие ключи для болтов и шурупов;
• болгарка, если размеры рамы не были заранее подготовлены;
• чертёж каркаса;
• дрель для просверливания мест сборки каркаса.

Заранее подготовленный чертеж каркаса значительно сократит процесс изготовления и сборки будущей конструкции.

Процесс изготовления

Все детали собираются, четко следуя чертежу. Пошаговый процесс изготовления выглядит следующим образом:

1. Для начала формируется сам каркас. Как правило, его габариты составляют 30 на 40 см. Использовать можно даже старый школьный стул. Если такой возможности нет, тогда его лучше собрать из трубчатого материала (алюминия, дюрали, нержавеющей стали). Чем легче будет материал, тем лучше;
2. Полученная плоскость режется и заготавливается точно под раму;
3. Далее просверливаются отверстия для крепления болтов, плоскости к раме;
4. На влагостойкую доску устанавливаются крепления мотора;
5. Надувается лодка до полного рабочего режима;
6. Места, где будут клеиться латки с трубчатыми креплениями, протираются спиртом;
7. Затем эти же участки хорошо прогреваются феном;
8. Наносится первый слой клея;
9. Через 5 минут наносится второй слой клея, прежде чем засохнет первый;
10. Уже на второй слой клея наносится латка крепления (адаптер);
11. Адаптер тщательно прогревается феном и сглаживается круглым предметом. Все крепления для лодки готовы. Они должны быть в четырех местах сверху и снизу для более крепкого упора конструкции.

После всех закрепленных и собранных воедино деталей можно приступать к установке.

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:

Транцевые колеса (на струбцинах)

1. От профильной трубы отрезают 2 заготовки под стойки шасси.
2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
4. Перпендикулярно пропилу сверлят два отверстия.
5. Вставляют рамку в пропил на торце трубы.
6. Через отверстия маркером или керном делают отметки на рамке струбцины.
7. По отметкам на рамке сверлят два отверстия.
8. C прижимного винта струбцины снимают плоскую площадку.
9. Выкручивают прижимной винт из струбцины.
10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
15. На губке рамки также крепят площадку с резиновой накладкой.
16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
2. В углах основания сверлят четыре отверстия.
3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
4. Пластины приваривают к основанию на расстоянии 30 мм.
5. Стойку вставляют между пластинами.
6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

1. Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
2. При помощи трубогиба заготовки под стойки изгибают под углом 45.
3. К концу каждой из заготовок приваривают отрезки из круглого профиля.
4. На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
5. Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
6. В просверленном отверстии нарезают резьбу М8.
7. В резьбу вкручивают винт с потайной головкой.
8. Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
9. Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
10. Штифт вставляют в овальный паз в верхней части стойки.
11. Второй конец пружины фиксируют в проточке штифта.
12. Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
13. По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
14. Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
15. В каждой пластине делают два паза с межосевым расстоянием 75 мм.
16. Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.

Транцевые колеса (быстросъемные)

Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.
