Что потребуется во время сборки?
В первую очередь оператору необходимо внимательно изучить чертежи. Ориентируясь на них, он сможет быстро разобраться в порядке сборки и размерах каждой используемой детали.
После изучения чертежей должна быть составлена схема изготовления.
Порядок действий такой:
- создание передних лыж и выбор способа их крепления;
- организация методов передачи на колесо;
- сварка опорной рамы;
- установка необходимого для эксплуатации снегоката навесного оборудования.
Для собственноручной сборки снегохода потребуется подготовить предварительно отшлифованные металлические уголки, стяжки и распорки, листы из фанеры и стали, болтовые соединения и хомуты.
Какими бывают?
В старые добрые времена металлические лыжи штамповались тысячами и устанавливались практически на каждую модель, и на санях с рессорами дизайн лыж не был особенно важным. Уже много лет производители сотрудничают с различными поставщиками запчастей для обслуживания снегоходов, которые постоянно разрабатывают новые модели пластиковых лыж с улучшенными характеристиками.
Использование высокотехнологичных вариантов пластика позволяет лыжам изгибаться, чтобы не сходить с колеи.
Одни подходят только к какой-то одной конкретной модели с соответствующей маркировкой, а другие имеют более универсальное устройство для широкого применения. Эффективность зимней езды зависит от правильной конструкции и обеспечивает повышенную управляемость в любых условиях.
Вес каждой пластиковой лыжи составляет порядка 2 кг, ширина от 130 мм, длина от 1 метра. При этом опорная площадь составляет около 1 м2, что позволяет демонстрировать на удивление высокую проходимость в пухляке. Термопластик, из которого они изготовлены, обладает уникальными свойствами, большой гибкостью и способностью принимать на себя большую часть нагрузки при ударе.
Подвеска
Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:
Для ее изготовления нужно подготовить:
- шасси;
- два рычага;
- связующие рельсы;
- шарниры.
После подготовки можно приступать к изготовлению подвески:
- Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
- С задним рычагом поступают аналогичным образом.
- Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
- Между рычагами подвески расположить крепление двух силовых элементов.
Для крепления подвески используют стяжки рычагов.
Самодельный снегоход из бензопилы своими руками
Во время непосредственной сборки снегоката нужно строго придерживаться выбранного алгоритма действий.
Порядок выполнения работ следующий:
- Вначале оператор должен сделать переднюю лыжу. Она должна быть тонкой и, одновременно, максимально прочной. Если лыжа будет слишком толстой, то снегоход не сможет быстро скользить по снегу. Если для ее изготовления использовать слишком тонкие и уязвимые материалы, то она быстро сломается при первом же ударе о твердое препятствие. Лучше всего взять за основу лыжи усиленную ребрами жесткости 3-миллиметровую стальную пластину, которую нужно заранее выпрямить. После этого нужно приварить друг к другу 2 металлических уголка. К передней части пластины потребуется приварить носик, а соединенные ранее уголки прикрепить в средней ее части. Для фиксации уголков их нужно приварить к лыже толстым сплошным швом;
- В задней части снегохода из бензопилы может располагаться колесо или гусеничный механизм, сделанный из транспортерной ленты. Вариант с колесом предпочтительней, так как в этом случае готовый снегокат получится легким и сможет передвигаться на довольно высокой скорости. Для комплектации самоделки подойдет колесо от старой садовой тележки. К нему необходимо приварить уголки, а также установить ведущую и ведомую звездочки от мотоцикла ИЖ на 9 и 43 зуба соответственно В этом случае передаточное число механизма составит 4,7 – этого достаточно для перевозки 3 взрослых людей;
- Третий этап сборки – это изготовление опорной рамы. Для ее конструирования подойдет практически все, что может лежать в гараже. Чаще всего для сборки остова используются профильные трубы, уголки, распорки и стяжки. Главное при изготовлении каркаса – сохранить баланс между его небольшим весом и максимальной прочностью. Опорную раму лучше всего варить исключительно по чертежам. В противном случае возрастет риск появления люфтов и кренов при эксплуатации готового снегохода из бензопилы;
- Последний этап изготовления – монтаж навесных приспособлений. Самодельный снегоход потребуется укомплектовать мягким сиденьем, а также установить в его передней части рукоятку с ручкой газа и рычагом тормоза.
https://youtube.com/watch?v=DS5RJzl_5sY
Готовую самоделку лучше всего покрасить. Краска защитит снегоход от влаги, провоцирующей появление ржавчины. После высыхания снегоката его необходимо испытать во дворе. Для этого оператору потребуется проехаться на агрегате по тонкому слою снега. Если во время резких поворотов в конструкции снегохода не появляются люфты и посторонние звуки, значит можно переходить к его активной эксплуатации на открытой местности.
Как из бензопилы сделать снегоход?
Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.
Последовательность работ:
- Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
- Также посредине монтируется небольшой модуль под сиденье оператора;
- Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
- Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
- Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
- Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
- Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
- Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
- Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
- Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.
Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.
X911AM › Блог › Мотособака своими руками 1.

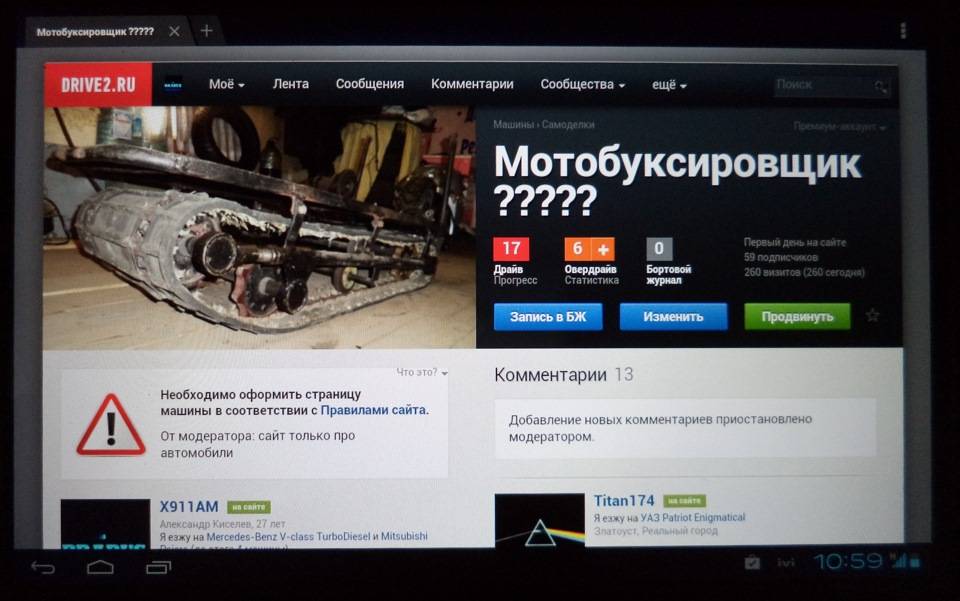

Сегодня создал отдельную страничку на мотобуксировщика, но так как нарушил права сайта, страничку заблокировали:(((, За маленький промежуток времени, успели набрать 59-подписчиков, драйва-17. И решил для неравнодушных моих читателей все изменения закидывать сюда в личный блог)
Мотобуксировщик — по научному, Мотособака — в народе.Имя своей собаке я ещё не придумал:)В наших краях (Архангельская область) это очень популярный вид транспорта.Мотобуксировщик представляет собой модель класса особо компактных машин — снегоходной техники.Мотобуксировщик спроектирован в первую очередь для тех любителей активного отдыха, которые проживают в городе или просто не имеют необходимых условий для хранения, обслуживания и транспортировки полноразмерного снегохода, и предназначен для загородных прогулок и транспортировки людей и груза от автомобиля до мест, недоступных на других видах техники.Невысокий вес мотобуксировщика, а также низкое удельное давление на грунт, позволяют передвигаться на нем по любым типам заснеженной поверхности. Небольшие габаритные и малый вес позволяют перевозить его практически в любом легковом автомобиле и хранить его в межсезонье не мешая в гараже.Впервые в своей жизни (с моим батей) увидели такое чудо у одного мужичка в 1998году, именно он придумал такой вид транспорта. Мне тогда было всего лишь 12лет, и в такой технике ещё не соображал, но стремился понять. А отец хорошенько изучил конструкцию, и в 2002году вместе сделали примерно такую же модель. Через несколько лет мотособаки появились заводского изготовления, и сейчас они завоевали большую популярность у народа, и продаются уже много разнообразных видов, цена 50000-100000рублей + сани 5-8тыс.рублей.
ИЗ ЖИЗНИ ДАННОГО ПРОЕКТА: на момент постройки (2002год) было маловато финансовых возможностей, да и других возможностей (достать материалы, гаража, токаря и сварщика) так как переехали с Украины в не знакомое место в России. Но ничего, построили из того что нашли . . .ГУСЕНИЦУ сделали из транспортерной ленты, в которой пробивали отверстия стамеской, и для крепости и хорошего сцепления со снегом прикручивали на болты металлические шины и в промежутке 3/1 уголки 20Х20. Вес гусеницы получился тяжеловат, и большой минус — гусеница туго вращалась. В дальнейшем её заменили на гусеницу от снегохода Буран, и о чудо вся система легко вращается от руки, за одно и сбросили вес конструкции.ДВИГАТЕЛЬ первый ставили от бензопилы Урал, потом у него что-то полетело, и заменили двигатель на другой от бензопилы Дружба (такой же двигатель был и у изобретателя такой породы транспортного средства). С этим движком собака жила и почти не болела таская на себе и за собой рыбаков, тяги и скорости вполне хватало. Но есть большие минусы с этими моторами: Громко работают, Плоховато заводятся, особенно если обсушить бак.В 2004году я ушёл на 2года служить в армию, и всё, с того момента собака своим ходом больше не выезжала, ездила только в машине с одного гаража в другой, и пару раз чуть не была выброшена на вольные хлеба. Но тут в прошлом году проскакивала ещё одна мысля, поменять моторчик, и другой раз можно будет сгонять на рыбалку по дальше, чем проходишь пёхом. Да и ещё одно развлечение при выезде на природу зимой шашлычок + прокатиться желающим на мотособаке. Машины у меня большие, так что для такого зверька места в багажнике найдётся без проблем.В прошлом году осенью, почти зимой подъехал к своему гаражу и тут подъехали молодые парни на скутере, в прошлый раз они так подъезжали и продали мне хороший инструмент за не дорого, а в этот раз предложили скутер за копейки на котором приехали (мол уже снег лежит, скутер не в теме) и тут меня посетила мысля, сам скутер мне и даром не нужен, а мотор можно попробовать впихнуть на мотособаку.Вот пролежав скутер и мотособака уже год в гараже, не женившись.И на прошлой неделе дошли мои руки, разобрал скутер и собаку, начинаю по тихоху сращивать:)))Пока собираю для пробы, и подбора звёздочек. В дальнейшем будет по максимуму разобран и покрашен.
Простые самоделки
Для начала представим варианты простых самоделок на основе двигателя бензопилы.
Подшипниковый узел с валом станет основой конструкции болгарки. На одном крае фиксируют оправку для отрезанных кругов. Клиновый ремень обеспечивает на другом конце вращение ведомого шкива. В зависимости от марки, болгарка самоделка способна резать металл, камень, кирпич и прочие стройматериалы.
Привод бензопилы применяется для изготовления лебедки. Исходная мощность двигателя определяет тяговое усилие самоделки. Значительно увеличить эксплуатационные характеристики устройства поможет установка дополнительного блока. Дополнительно механизм оснащают крюками, ремнями, отводным блоком и анкерами.
Осилить простую конструкцию мотокультиватора под силу любому начинающему разбираться в механике умельцу. Для самоделки двигатель бензопилы потребуется оснастить системой передачи в виде двух шестеренок. Это позволит передать движущую силу мотора на колесо. Рабочий механизм придет в движение. Вспахать самоделкой обширное поле не получится, но для обработки небольшого участка мощности подобного механизма достаточно.
Отличным помощником в хозяйстве станет самоделка из бензопилы в форме насоса для перекачки воды. Среди возможных сфер применения механизма:
- аварийное водоснабжение участка или жилого помещения;
- полив огорода;
- откачка воды с подтопленного подвала;
- осушение водоемов.
По такому же принципу с небольшими нюансами создают самоделку в виде лодочного мотора.
Мотор для лодки
Конструкция лодочного мотора довольно примитивна, но сэкономить средства на приобретение способна самоделка из двигателя бензопилы. Отсутствие трансмиссии способствует легкости монтажа. Для модернизации лодки понадобится обеспечить соединение двигателя бензопилы с винтом. Поможет выполнить задачу переходник, передающий функцию кручения. Чтобы конструкция самоделки исправно работала, крепление двигателя бензопилы на лодку предусматривает небольшой уклон к воде гребного вала.
Замечание! Среди основных достоинств самоделки – высокая мощность, обеспечивающая приличную скорость перемещения по водной глади, и экономичный расход топливного материала. За час самоделка из бензопилы потребляет 1 л бензина при скорости 20 км/ч.
Мотобур
Прежде чем приняться за изготовление мотобура, корректируют скорость вращения мотора. Для безопасной и комфортной эксплуатации максимальные показатели не требуются. Выполнить задачу поможет редуктор, который соединяют с двигателем бензопилы. Особого внимания заслуживает система крепежа. Безопасная работа самоделки возможна при условии плотного прилегания деталей друг с другом.
Использование мотобура в качестве ледоруба на зимней рыбалке обязывает позаботиться о качественном буре и ножах. Дешевые детали не выдержат больших нагрузок и быстро сломаются. Очередная сфера применения – подготовка отверстий для установки винтовых свай и другие этапы проведения земляных работ.
Видео материал демонстрирует эксплуатацию самоделки из бензопилы.
Самокат
Двигатель бензопилы служит для создания не только различных инструментов и механизмов, но и транспортных средств, где функционирование идет за счет потребления горючего топлива. Один из вариантов использования бензопилы – самокат.
Основой конструкции служит самокат с надувными колесами, обладающий системой ручного тормоза. Мотор бензопилы фиксируют на задней платформе самоката
Важно убедиться, чтобы линия заднего колеса и звезд мотора совпадала
Регулировку уровня подачи энергии обеспечивает ручной акселератор. Его подсоединяют к проводам, которые отвечают за выключение и включение двигателя бензопилы. Если подобная система функционирует недостаточно хорошо, монтируют специальную педаль.
Внимание! Чтобы езда на транспортном средстве не спровоцировала травму, требуется соблюдение мер безопасности. Для этого звездочки, открытые участки мотора и другие элементы самоката закрывают ограждениями. Это предупредит порчу одежды и травмоопасные ситуации
Это предупредит порчу одежды и травмоопасные ситуации.
По аналогии с самокатом, основой самоделки из бензопилы может стать велосипед. Двигатель в этом случае фиксируют на раму. Для передвижения применяют зубчатую передачу. На горном велосипеде за функцию управления скоростью отвечает редуктор.
Видео демонстрирует возможности двигателя на миниатюрном мопеде.
Двигатель
Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».
Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.
Звездочки
Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.
Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.
На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.
Рулевое управление
На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда
В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя
Это позволит сделать конструкцию более надежной и удобной в управлении.
X911AM › Блог › Мотособака своими руками 1.
Сегодня создал отдельную страничку на мотобуксировщика, но так как нарушил права сайта, страничку заблокировали:(((, За маленький промежуток времени, успели набрать 59-подписчиков, драйва-17. И решил для неравнодушных моих читателей все изменения закидывать сюда в личный блог)
Мотобуксировщик — по научному, Мотособака — в народе.Имя своей собаке я ещё не придумал:)В наших краях (Архангельская область) это очень популярный вид транспорта.Мотобуксировщик представляет собой модель класса особо компактных машин — снегоходной техники.Мотобуксировщик спроектирован в первую очередь для тех любителей активного отдыха, которые проживают в городе или просто не имеют необходимых условий для хранения, обслуживания и транспортировки полноразмерного снегохода, и предназначен для загородных прогулок и транспортировки людей и груза от автомобиля до мест, недоступных на других видах техники.Невысокий вес мотобуксировщика, а также низкое удельное давление на грунт, позволяют передвигаться на нем по любым типам заснеженной поверхности. Небольшие габаритные и малый вес позволяют перевозить его практически в любом легковом автомобиле и хранить его в межсезонье не мешая в гараже.Впервые в своей жизни (с моим батей) увидели такое чудо у одного мужичка в 1998году, именно он придумал такой вид транспорта. Мне тогда было всего лишь 12лет, и в такой технике ещё не соображал, но стремился понять. А отец хорошенько изучил конструкцию, и в 2002году вместе сделали примерно такую же модель. Через несколько лет мотособаки появились заводского изготовления, и сейчас они завоевали большую популярность у народа, и продаются уже много разнообразных видов, цена 50000-100000рублей + сани 5-8тыс.рублей.
ИЗ ЖИЗНИ ДАННОГО ПРОЕКТА: на момент постройки (2002год) было маловато финансовых возможностей, да и других возможностей (достать материалы, гаража, токаря и сварщика) так как переехали с Украины в не знакомое место в России. Но ничего, построили из того что нашли . . .ГУСЕНИЦУ сделали из транспортерной ленты, в которой пробивали отверстия стамеской, и для крепости и хорошего сцепления со снегом прикручивали на болты металлические шины и в промежутке 3/1 уголки 20Х20. Вес гусеницы получился тяжеловат, и большой минус — гусеница туго вращалась. В дальнейшем её заменили на гусеницу от снегохода Буран, и о чудо вся система легко вращается от руки, за одно и сбросили вес конструкции.ДВИГАТЕЛЬ первый ставили от бензопилы Урал, потом у него что-то полетело, и заменили двигатель на другой от бензопилы Дружба (такой же двигатель был и у изобретателя такой породы транспортного средства). С этим движком собака жила и почти не болела таская на себе и за собой рыбаков, тяги и скорости вполне хватало. Но есть большие минусы с этими моторами: Громко работают, Плоховато заводятся, особенно если обсушить бак.В 2004году я ушёл на 2года служить в армию, и всё, с того момента собака своим ходом больше не выезжала, ездила только в машине с одного гаража в другой, и пару раз чуть не была выброшена на вольные хлеба. Но тут в прошлом году проскакивала ещё одна мысля, поменять моторчик, и другой раз можно будет сгонять на рыбалку по дальше, чем проходишь пёхом. Да и ещё одно развлечение при выезде на природу зимой шашлычок + прокатиться желающим на мотособаке. Машины у меня большие, так что для такого зверька места в багажнике найдётся без проблем.В прошлом году осенью, почти зимой подъехал к своему гаражу и тут подъехали молодые парни на скутере, в прошлый раз они так подъезжали и продали мне хороший инструмент за не дорого, а в этот раз предложили скутер за копейки на котором приехали (мол уже снег лежит, скутер не в теме) и тут меня посетила мысля, сам скутер мне и даром не нужен, а мотор можно попробовать впихнуть на мотособаку.Вот пролежав скутер и мотособака уже год в гараже, не женившись.И на прошлой неделе дошли мои руки, разобрал скутер и собаку, начинаю по тихоху сращивать:)))Пока собираю для пробы, и подбора звёздочек. В дальнейшем будет по максимуму разобран и покрашен.
Самодельный снегоход из бензопилы
Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью отсутствует, поэтому любители порыбачить или поохотиться в снежный день начинают собирать снегоход своими руками.
В суровых условиях подобное транспортное средство просто незаменимо. Но приобрести его проблематично, что объясняется высокой стоимостью магазинных моделей. С целью экономии денег умелые мастера пытаются изобрести самодельный аналог из подручных средств. И наиболее часто они изготовляют снегоход из бензопилы.
Для предстоящей сборки разрешается использование любых доступных запчастей
Еще важно учесть следующие нюансы:
В первую очередь нужно подготовить и изучить чертежи изготавливаемой самоделки, правильно распределив рабочие узлы и нужные детали. Дальше понадобится выбрать подходящую модель бензопилы. Рассматриваются агрегаты от разных фирм отечественного и зарубежного производства
Важно, чтобы они обладали нужной мощностью и подходили для будущего аппарат. Для создания каркаса будущего снегоката следует применить стальные уголки и подогнутые листы стали
На их основе изготовляется рама под стойки и к лонжерону. Следующий этап подразумевает проделывание технологических отверстий, которые понадобятся для вала и зубчатой передачи гусениц. После этого следует обустроить топливный бак и двигатель. Дальше устанавливается руль и трансмиссия. Еще при самостоятельном изготовлении снегохода нужно позаботиться о тормозной системе. Она играет важную роль для безопасности водителя. Дальше обустраивается система гусениц. При этом необходимости в обязательной сборке механизма нет, т.к. разрешается использование гусениц со старого трактора. А небольшой снегоход можно оборудовать любыми лыжами.
