Как прокачать сцепление автомобиля (общее руководство)
Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.
Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.
Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.
После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.
После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле
Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра
Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.
1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.
2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.
3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.
4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.
5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.
6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.
7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.
Видео
Как прокачать сцепление на Ваз 2110, 2111, 2112
1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.
2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.
3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.
4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.
5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:
6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью. После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха. После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.
(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)
Советы и рекомендации
- Тормозная жидкость должна использоваться только качественная. В противном случае, если вы будете пренебрегать советам производителей, резинки в системе сцепления могут повредиться, из-за чего произойдет нарушение целостности.
- Используйте перчатки, чтобы защитить руки от попадания жидкости.
- Следите за тем, чтобы в бачок с жидкостью не попадала пыль и грязь.
- Не пытайтесь сэкономить, используя отработанную жидкость повторно. Это может привести к неприятным последствиям.
- Если вы сомневаетесь в идентичности состава, который доливаете, лучше выполните замену жидкости в системе полностью.
- Во время эксплуатации нужно следить за уровнем рабочей жидкости, ведь его снижение говорит об утечке в системе. Если подобная проблема все-таки возникла, постарайтесь решить ее сразу.
Если выполнение прокачки дало лишь временный результат, то нужно проверить систему на герметичность. Возможно, резьбовые соединения были разгерметизированы, из-за чего происходит забор воздуха и утечка жидкости. К самым распространенным причинам возникновения проблем со сцеплением относится повреждение сальников в результате износа.
Видео – Прокачка сцепления на ВАЗ 2101-2107
Сцепление легковых автомобилей включается посредством гидравлического привода, связанного с соответствующей педалью. Основным рабочим телом системы является жидкость, применяемая в контурах тормозов. Чтобы в случае ремонта данного узла избежать попадания воздуха, нужно уметь правильно прокачать сцепление. Иначе внутри цилиндра либо в трубках образуется воздушная пробка, педаль провалится и дальнейшее движение станет невозможным.
Как правильно прокачать сцепление своими руками
1. Находите бачок главного цилиндра и доливайте жидкость. Оптимальный уровень – от полутора, до двух сантиметров от горловины бачка. Заливайте состав через фильтрующий элемент, чтобы избежать попадания в систему различного «мусора» и примесей.
2. Убирайте резиновый колпак с перепускного клапана и натягивайте на его место подготовленный шланг. Второй край опускайте в специальную тару с тормозной жидкостью. Проследите, чтобы емкость была заполнена не менее чем на треть.
3. Сделайте один оборот перепускного клапана в сторону выкручивания. Это необходимо, чтобы дать путь воздуху для выхода.
4. Давайте команду помощнику нажимать педаль сцепления на максимум. Делается это до момента, пока из шланга перестанут выходить воздушные пузырьки.
5. Во время выполнения работ требуется следить за жидкостью в бачке. Не допускайте снижения уровня ниже 3.5-4 сантиметров от края.
6. Педаль должна быть нажата до тех пор, пока выход пузырьков не закончится. Как только это произошло, плотно перекрывайте перепускной клапан.
7. По опыту эксплуатации процесс прокачки можно ускорить. Для этого стоит закручивать клапан после каждого нажатия на педаль. После этого отпускайте сцепление и повторяйте операцию заново. Уже после 2-3 нажатий на педаль воздух полностью покидает систему.
8. Стягивайте шланг со штуцера и возвращайте на место защитный колпак. После этого убедитесь, что уровень жидкости в норме (полтора, два сантиметра от верха).
9. Проверяйте, насколько качественно выполнена работа. Нажимайте сцепление и измеряйте ход толкателя поршня. Если все сделано правильно, то он должен быть около 26-28 мм. В случае отклонения от этого параметра требуется дополнительная регулировка.
Что нужно обязательно запомнить
- Используйте только ту тормозную жидкость, которую допускает автопроизводитель. В противном случае возможно повреждение резиновых соединений системы сцепления, что может привести к самым плачевным итогам как для машины, так и для жизни ее хозяина.
- Всегда прокачивайте сцепление после любых ремонтных работ в системе сцепления
- Тормозная жидкость, которую использовали в емкости со шлангом, пригодна для дальнейшего использования. Перелейте ее в закрываемую емкость и используйте в следующей прокачке. Предварительно жидкость нужно отфильтровать и дать отстояться.
- Если воздух в системе во время прокачки не обнаружен, то отрегулируйте ход педали сцепления.
- Иногда полезно при прокачке прочистить расширительный бачок — сетчатый фильтр не всегда успешно справляется с загрязнениями и примесями.
Подведем итоги. Если вы прочли это руководство, то можете видеть, что в прокачке автомобильного сцепления нет ничего невыполнимого. Эта процедура не является регулярной в процессе обслуживания автомашины. Но если необходимость образовалась — прокачайте сцепление без промедлений, поскольку лучше потратить полчаса свободного времени, чем рисковать жизнью на дороге.
Прокачка системы сцепления — 3 способа
Сцепление в автомобиле работает посредством гидравлического привода, с помощью которого педаль связывается с механизмом, отвечающим за отключение скорости. Для того чтобы исключить попадание воздуха в систему, следует периодически заниматься её прокачивание. В противном случае внутри образуется воздушная пробка, которая полностью блокирует работу автомобиля. Прокачку следует делать после разборки рабочего цилиндра, избавления от течей и замены тормозной жидкости. Существует несколько способов, при помощи которых можно провести процедуру.
С помощником. Первым делом следует определить причину неполадки и найти точку утечки рабочей жидкости. После этого нужно провести замену всех сальников, манжет и проверить целостность трубки. Кроме того, не лишним будет промывка главного цилиндра сцепления. Как правило, прокачка системы сцепления выполняется вдвоём. Один человек должен нажимать на педаль сцепления, а другой в это время сливать жидкость, которая перемешалось с воздухом.
Прокачивать систему сцепления нужно по определённому алгоритму:
- Следует долить в расширительный бачок жидкость до максимального предела.
- Один человек должен сесть на водительское кресло, а другой залезть под машину и предварительно надеть защитные перчатки.
- Следует найти штуцер клапана на цилиндре сцепления, после чего обработать его любой смазкой.
- Ослабить гайку и прикрутить её обратно, но не допускать полного слива жидкости.
- Выкрутить штатный пыльник, надеть на вентиль трубку и опустить второй её конец в бутылку.
- Человек за рулём должен несколько раз выжать педаль сцепления и зафиксировать её в таком положении. В это время человек под машиной должен откручивать вентиль на один оборот для того, чтобы слилась тормозная жидкость.
- Когда струйка станет более слабой, а педаль полностью провалится вниз, следует закрутить гайку.
Данную процедуру необходимо повторять до тех пор, пока из трубки не начнёт вытекать тормозная жидкость без примесей. При выполнении процедуры необходимо следить за уровнем тормозной жидкости в расширительном бачке — при необходимости запас нужно пополнять до максимального уровня.

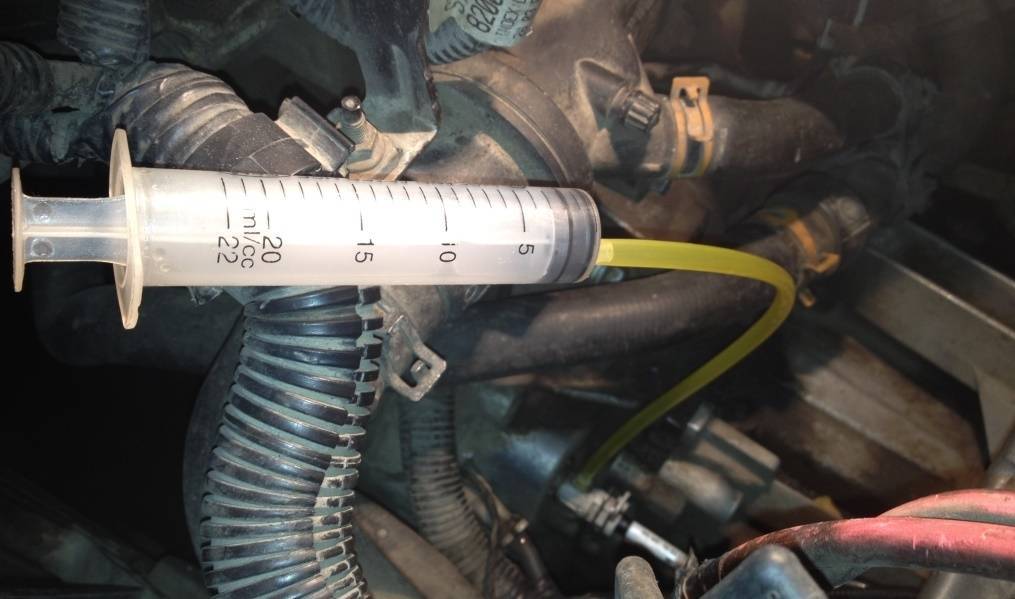

Без помощника. После того как будет заменён главный цилиндр сцепления, нужно прокачать систему таким образом, чтобы внутри не осталось воздуха. Справиться с такой задачей одному не так просто. Однако, есть проверенный способ, который позволит это сделать. Для выполнения процедуры понадобится шприц, объемом 20 мл, медицинская капельница, накидной ключ и тормозная жидкость. От капельницы понадобится только трубка с зажимом, один конец которой надевается на шприц.
Для того чтобы предотвратить попадание воздуха в систему сцепления, необходимо выполнить следующие процедуры:
- Набрать через трубку тормозную жидкость в шприц, закрыть зажим, немного открутить гайку и надеть свободный конец трубки для ввода жидкости при помощи шприца.
- Следует контролировать пузыри воздуха, которые будут появляться на поверхности жидкости в расширительном бачке.
Процедура проводится до тех пор, пока из системы не уйдёт воздух. На завершающем этапе процедуры нужно при помощи шприца вытащить грязную тормозную жидкость из расширительного бачка. После этого состав меняется на новый.
С насосом. Прокачать систему сцепления можно самостоятельно еще одним способом. Для этого потребуется вакуумный насос. Работы по прокачке проводятся следующим образом:
- Ослабить спускной клапан.
- Закрепить на рабочем цилиндре шланг вакуумного насоса.
- Открыть клапан, выкачать воздух из рабочего цилиндра.
- Следует контролировать уровень жидкости в расширительном бачке — он должен быть максимальным на всех этапах проведения процедуры.
Когда поток тормозной жидкости стабилизируется, а пузыри воздуха исчезнут, можно закрыть сливной клапан. После проведения процедуры следует проверить работоспособность сцепления. Подобная процедура является простой, поэтому выполнить её сможет даже новичок.
Итог. Периодическая прокачка системы сцепления необходима для того, чтобы устранить воздух, накопленный внутри. Проводить процедуру можно самостоятельно или вдвоём — для этого предусматривается несколько способов.
Источник
Когда требуется прокачка сцепления
Прокачка гидропривода сцепления может потребоваться в следующих случаях:
Плановая замена старой жидкости на новую. Любая жидкость со временем теряет свои свойства и требует замены. Для тормозной жидкости, которая также используется и в гидросистеме сцепления, срок годности (с момента изготовления) даже в закрытом виде может составлять 1 год в пластиковой таре и 2 года – в металлической.
То есть, рабочая жидкость все равно может потерять свои свойства независимо от того, пользовались ею или нет. По срокам замены рабочей жидкости в сцеплении следует руководствоваться рекомендациями производителя в «Руководстве по эксплуатации автомобиля».
Ремонт системы сцепления. Как и любой механизм, сцепление подвержено поломкам и износу в процессе эксплуатации, вследствие чего ему может потребоваться ремонт (замена манжет, сальников, ремонт или замена цилиндра, устранение течи в магистрали и др.). А в результате ремонта происходит разгерметизация гидросистемы с вытеканием рабочей жидкости или попаданием в нее воздуха.
Попадание воздуха в рабочую жидкость. Попадание воздуха в магистраль с рабочей жидкостью сцепления может произойти как при ремонте сцепления и замене жидкости, так и по причине подсоса воздуха через микроотверстия в шлангах, через непрочно затянутые соединения, изношенные резиновые сальники и манжеты в главном и рабочем цилиндрах.
Особого внимания заслуживает пункт 3: «Попадание воздуха в рабочую жидкость». В данном пункте речь идет о неисправностях, при которых прокачка сцепления может и не помочь, или помочь, но временно, так как неисправность останется.
Как быстро воздух опять попадет в жидкость, будет зависеть от серьезности неисправности. На начальном этапе, пока микроотверстия очень малы, проникновение воздуха в жидкость происходит очень медленно. Но со временем износ увеличивается, а вместе с ним увеличиваются и отверстия, через которые проникает воздух. В итоге, наступает момент, когда после прокачки и удаления воздуха из системы сцепление опять «пропадает» уже на следующий день или раньше.
Поэтому если возникла необходимость прокачки сцепления не после плановой замены жидкости и не после ремонта сцепления, то следует озаботиться поиском неисправности, которая приводит к проникновению воздуха в систему.
Также поиском неисправности следует заняться в том случае, если после полного цикла прокачки с полной заменой старой жидкости в уже новой, выходящей из сливного штуцера, все равно видны пузырьки воздуха.
Этапы прокачки системы
После регулировки прокачка сцепления выполняется в несколько этапов:
- в систему накачивается давление. Для этого педаль выжимается 3 — 4 раза резко и до упора, с интервалом в 2 секунды. Таким образом достигается её максимальный ход.
- педаль фиксируется в зажатом положении.
- жидкость сливается за счёт поворота штуцера цилиндра (с надетой трубкой) на полоборота. Вместе с техжидкостью “выдавливается” воздух.
О количестве воздуха судят по числу пузырьков, которые образуются в емкости. По мере освобождения системы от воздуха педаль опускается.
4. Когда педаль проваливается в пол, штуцер быстро закрывается. До закрытия клапана отпускать педаль нельзя.
Процедуру прокачки лучше повторить 3-4 раза. Когда система очищена от воздуха, пузырьков в сливном резервуаре не остаётся.
Чтобы работа не оказалась безрезультатной, при прокачке важно следить за уровнем рабочей жидкости в расширительном бачке. Он не должен опускаться ниже 3,5 см
5. Закрутите штуцер, убедитесь в герметичности системы и снимите шланг.
Для проверки системы педаль выжимается до упора, замеряется ход толкателя поршня. Норма — 2,7 — 2,8 мм (для некоторых авто нормы меняются, они указаны в руководстве по эксплуатации).
Источник
Ошибки при прокачке сцепления
Те, кто выполняет такую работу впервые могут допустить ряд ошибок. Из‐за этого выгнать воздух из системы не получится или работа узла ухудшится еще больше. Самыми распространенными проблемами бывают следующие.
Падение уровня жидкости
Владелец авто так увлекается выходящими через шланг пузырьками, что не замечает, как в расширительном бачке ТЖ уходит сильно низко и контур «захватывает» новую порцию воздуха. Тогда проделанная работа теряет смысл и все приходится повторять заново.
Прокачка только один раз
Еще одна распространенная ошибка — выполнение только одного цикла.
Неприятный хруст и другие симптомы могут остаться при нажатии на педаль.
Неправильный выбор жидкости
Нередко новички ошибаются при выборе DOT‐жидкости. В результате происходит смешивание разных жидкостей, что приводит к изменению состава. За неопытность приходится расплачиваться протеканием соединения и шлангов, поскольку смешанный состав может быть еще более агрессивным, чем первоначальный. Эксплуатация системы приведет к ускоренной коррозии металлических элементов и сокращению общего ресурса гидропривода.
Проведение работы на не отрегулированном сцеплении
Если стравливать воздушные пробки на не отрегулированном приводе, то вся работа может оказаться бесполезной.
Но владелец машины подумает, что с системой все в порядке и начнет искать причину неисправности в другом месте.
Банальные ошибки
Среди простых нарушений при работе встречается разлитие лужи тормозной жидкости под авто. Это происходит из-за отсутствия приемной емкости и шланга, когда давление просто стравливается через открученный спускник. В гараже такое пятно затруднит отслеживание протекания других систем (масла двигателя, КПП, антифриза из радиатора и пр.).
Нередко новички теряют при прокачке резиновый колпачок, защищающий спускное отверстие от засорения. Поскольку оно остается мокрым и расположено в нижней части авто, после процедуры к нему легко прилипает дорожная пыль во время езды. Выполнить прокачку в следующий раз будет уже проблематично. Ввиду всего этого лучше обращаться за услугой к профессионалам.
Источник
Когда требуется прокачка сцепления
Работа системы сцепления основана на законах физики — свойствах гидравлической/тормозной жидкости сжиматься/разжиматься под воздействием нагрузки. Если в систему попал воздух, её свойства меняются. Как результат: гидравлика перестает реагировать на давление или реагирует с запозданием, что приводит к рывкам и толчкам при нажатии на педаль.

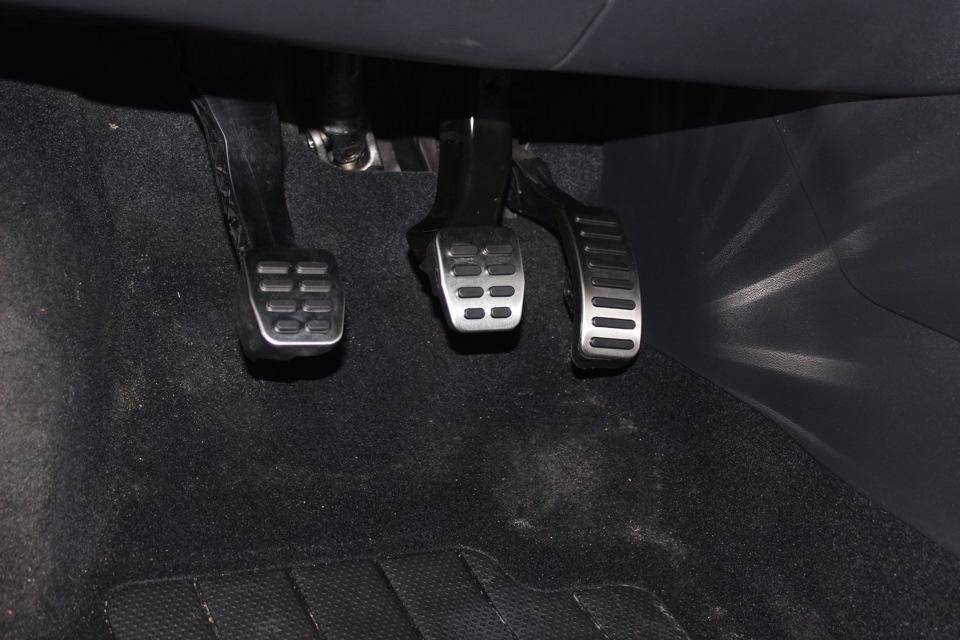

Признаки “завоздушивания” системы
Если появились следующие симптомы, пора менять гидравлическую жидкость:
- педаль выжимается слишком легко, при этом передача не переключается;
- педаль “ходит” нормально, но передача включается с вибрацией или запозданием;
- педаль сцепления «залипает» в пол, медленно возвращаясь в верхнее положение.
Даже одного из этих признаков достаточно, чтобы проверить систему.
«Проваливание» может быть вызвано и поломкой возвратной пружины.
Перед прокачкой сцепления выясните, что не пружинный механизм — причина неисправности.
В каких случаях прокачивается гидропривод сцепления
Прокачка систем сцепления и торможения обязательно проводится, если:
- используемая жидкость уже отработала своё. Изменение физико-механических свойств со временем — это норма. Рекомендованный срок применения для гидравлики — 1-2 года (как правило, срок указывается на ёмкости).
Жидкость теряет свои свойства, даже если хранилась в герметичной таре.
- система сцепления или тормоза ремонтируется. Когда меняются манжеты, уплотнители, сальники, устраняется течь, происходит разгерметизация. Итог: вытекание рабочей жидкости и ее завоздушивание. Требуется замена.
Ускорить новую прокачку легко, если слабо затянуть крепления агрегатов механизмов сцепления. Через микроотверстия свободно просачивается воздух.
- элементы систем сцепления/торможения сильно изношены.
В случае износа деталей только прокачки недостаточно, ведь причина завоздушивания не исчезает. Чтобы устранить проблему, нужно сначала ремонтировать или менять функциональные элементы, а затем менять рабочую жидкость.
Рабочая жидкость для гидропривода сцепления ВАЗ 2107
В гидроприводе сцепления используется специальная жидкость, которая также применяется в тормозной системе классических моделей ВАЗ. В обоих случаях нужно создать рабочую среду, которая выдерживает высокое давление и не разрушает резинотехнические изделия. Для ВАЗ в качестве такой жидкости рекомендуют использовать такие составы, как РОСА ДОТ-3 и РОСА ДОТ-4.
В классических моделях ВАЗ в качестве рабочей жидкости для гидропривода сцепления рекомендуют использовать тормозную жидкость ДОТ-3 или ДОТ-4
Важнейшая характеристика ТЖ — тепература кипения. У РОСЫ она достигает 260оС. Эта характеристика напрямую влияет на срок службы жидкости и определяет её гигроскопичность (способность поглощать воду). Накапливание воды в ТЖ постепенно приводит к уменьшению температуры кипения и потере жидкостью оригинальных свойств.
Для гидропривода сцепления ВАЗ 2107 потребуется 0,18 л ТЖ. Заливается она в специальный бачок для рабочей жидкости, который находится в моторном отсеке около левого крыла. Там расположено два бачка: дальний — для тормозной системы, ближний — для гидропривода сцепления.
Регламентированный производителем срок службы рабочей жидкости в гидрооприводе муфты сцепления ВАЗ 2107 — пять лет. То есть каждые пять лет жидкость необходимо менять на новую. Сделать это несложно. Нужно загнать автомобиль на смотровую яму или эстакаду и выполнить следующие действия:
- открутить крышку бачка для рабочей жидкости;
- очистить рабочий цилиндр от грязи;
- открутить штуцер со шлангом и вставить конец шланга в заранее подготовленную ёмкость;
- нажимая на педаль сцепления, добиться полного слива жидкости из системы;
- закрутить штуцер на своё место;
- залить свежую тормозную жидкость;
- прокачать гидропривод сцепления по описанному ниже алгоритму.
Алгоритм проведения операции прокачки сцепления на ВАЗ 2106
Первым делом потребуется надеть на штуцерный вход резиновый шланг соответствующего диаметра. Перед выполнением данной операции рекомендуется произвести очистку входа от пылевых и грязевых отложений. Второй же конец шланга направляют в бак для приемки тормозной жидкости (отработавшей). При этом следует помнить, что соединительный шланг должен одеваться на штуцер с некоторым натягом.
К сожалению, без посторонней помощи при прокачке гидравлического сцепления, не обойтись. Почему всё обстоит именно так? Ответ лежит на поверхности! Помощь потребуется при проведении последующих операций непосредственно в салоне транспортного средства. Напарник должен будет около пяти раз отжать педаль сцепления. При этом промежуток между качками не должен быть менее 3…5 секунд. В случае, если педаль не будет возвращаться в исходное положение, её следует вернуть в это положение самостоятельно.
После того, как педаль сцепления в очередной раз будет утоплена, тот, кто работает с гидроприводом должен отвинтить сливной штуцер посредством рожкового гаечного ключа. Однако помните, что штуцер не следует полностью выкручивать. Эта операция необходима для того, чтобы воздух вышел из системы (при отвинчивании штуцера, пользователь услышит движение воздушных масс, выходящих из шланга). Сразу же после того, как течь прекратится и воздух выйдет из гидросистемы, помощнику необходимо будет дать команду отпустить педаль, дабы она приняла своё первоначальное положение. В то время, работающий с гидросистемой должен закрутить штуцер. Профессионалы, работающие в сервисных центрах отмечают, что педаль сцепления должна приобретать упругость с каждой операцией откручивания-закручивания штуцера. Как только усилие станет требуемым, можно прекращать выполнение операции.
Как правило, уровень тормозной жидкости, при выполнении вышеописанных действий, не слишком убывает в штатном бачке сцепления. Однако, несмотря на это, следует проводить тщательный надзор за уровнем тормозной жидкости. Нельзя допускать уменьшения до 10 мм от нижнего среза ёмкости привода.
Следующим шагом станет доведение момента затяжки штуцерного устройства до максимума и демонтаж вспомогательного резинотехнического шланга
Многие автолюбители, которые выполняют прокачку сцепления ВАЗ 2106 впервые, не принимают во внимание тот факт, что внутри вспомогательного шланга, после его демонтажа, остаётся жидкость. Именно поэтому целесообразнее всего слить эту жидкость обратно в бак
Несколько способов прокачки сцепления. Видео:
Итак, после выполнения всех предшествующих операций, потребуется произвести доливку тормозной жидкости в штатный бак, закрутив крышку с небольшим усилием. Затем — используем приготовленную ранее ветошь и удаляем все подтёки. Многие опытные люди советую произвести визуальный осмотр всей системы ещё до включения двигателя. Если никаких проблем не обнаружено, то можно начать проверку системы непосредственно на включенном двигателе (с обязательным переключением передач).
Последним шагом станет проверка работы на качественность. Проверка будет заключаться в измерении хода толкателя поршня при выжимки сцепления. При правильно выполненной прокачки сцепления, ход должен составлять около 26…28 мм. Что делать, если фактические параметры не соответствуют требованиям? Не стоит принимать необоснованные решения. Достаточно лишь провести дополнительную операцию по регулировке.
Помните, что прокачка сцепления должна быть своевременной и качественной, так как от этого будет зависеть безопасность абсолютно всех участников дорожного движения!
Работа по прокачке несложна и внимательно прочитав эту инструкцию, вы сможете справиться с ней самостоятельно. Воздух, как правило, попадает в гидросистему после каких-либо работ из-за разгерметизации, либо после смены жидкости, применяемой в ней. Поэтому перед тем, как перейти непосредственно к прокачке, необходимо ликвидировать причины, в противном случае прокачка окажется напрасной. Вследствие дефектов в данной системе могут возникнуть иные более опасные поломки в системе трансмиссии.
Симптоматика дефектов главного тормозного цилиндра
Резиновые уплотнители главного тормозного цилиндра провоцируют протечки. Они становятся причиной проникновения ТЖ вакуумный усилитель. В такой ситуации спасет замена цилиндра. При возникновении неисправностей с цилиндром тормоза полностью отказывают или работают некорректно. Основной сложностью для этой части становится устаревание тормозных колодок. Диагностика подразумевает первоначальное оповещение водителя с помощью индикаторов на приборной панели, проверку давления в системе. Что в результате появившихся проблем видит автомобилист?
- Нажимая на педаль, хозяин стального коня ощущает медленную его остановку. Дело здесь в потере герметичности поршней или износе манжет.
- Короткий ход педали означает высокую концентрацию жидкости для торможения, ей некуда идти вследствие засора отверстия или разбухшего резинового уплотнителя.
- Наблюдается провал педали: дело в жидкости, устремившейся в расширительный бачок.
Замена жидкости в гидроприводе сцепления автомобилей LADA
_x000D_ В настоящее время гидравлический привод сцепления используется на автомобилях Lada XRAY, Vesta, Largus и 4х4. Исправная работа гидропривода выключения сцепления возможна только, если в системе отсутствует воздух, из-за которого может не полностью выключаться сцепление. В результате переключение передач будет затруднено или невозможно. Рассмотрим в деталях процесс прокачки гидропривода сцепления или замены тормозной жидкости в гидроприводе.
_x000D_
Когда выполнять замену тормозной жидкости в системе гидропривода сцепления:
_x000D_
- _x000D_
- LADA 4×4 — каждые 30 000 км. пробега.
_x000D_
Ларгус, Веста и XRAY — каждые 90 000 км. пробега или через 6 лет эксплуатации (в зависимости от того, что наступит раньше).
_x000D_
_x000D_ Для замены жидкости прокачайте гидропривод сцепления. Критерием завершения замены является прекращение выхода старой тормозной жидкости из клапана для выпуска воздуха.
_x000D_
Порядок удаление воздуха (прокачки, замены жидкости) из гидропривода сцепления:
_x000D_
- _x000D_
- Проверить уровень тормозной жидкости в бачке сцепления (для Нивы 2121/2131) или главного тормозного цилиндра (для другие моделей LADA). При необходимости долейте жидкость до уровня «MAX».
_x000D_
Снять защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления (удобней к нему подобраться снизу автомобиля, см. устройство гидропривода).
_x000D_
Надеть на клапан прозрачный шланг и опустите его конец в тару с небольшим количеством тормозной жидкости.
_x000D_
Попросите помощника медленно нажать на педаль сцепления 10-15 раз с интервалом 2-3 секунды и опустить педаль.
_x000D_
Ослабляем штуцер ключом «на 8» (для Нивы 2121/2131). Поддеваем отверткой пружинный фиксатор трубки и приподнимаем его на 1 щелчок. Смещаем наконечник из патрубка рабочего цилиндра на 10 мм (для других моделей LADA).
_x000D_
Попросите помощника выжать педаль сцепления и удерживать ее нажатой. Из шланга в емкость будет выбегать жидкость.
_x000D_
Как только жидкость перестанет выбегать: зафиксируйте штуцер ключом (для Нивы) или вдвиньте наконечник шланга в патрубок рабочего цилиндра выключения сцепления и зафиксируйте пружинным фиксатором.
_x000D_
Отпустите педаль сцепления и подождите 5 секунд.
_x000D_
Повторите операции 4-7 до полной прокачки жидкости в приводе (из шланга должна вытекать чистая жидкость без пузырьков).
_x000D_
Одеваем защитный колпачок на клапан удаления воздуха.
_x000D_
_x000D_
_x000D_ Во время прокачки гидропривода периодически проверяйте уровень жидкости в бачке. Не допускайте падения уровня в бачке ниже штуцера трубки, иначе в систему попадет воздух и прокачку придется повторить. При необходимости доливайте тормозную жидкость.
_x000D_
Признаки наличия воздуха в гидроприводе выключения сцепления:
_x000D_
- _x000D_
- педаль нажата до упора, а сцепление выключается не полностью («ведет»), что сопровождается хрустом, скрежетом при включении задней передачи.
_x000D_
переключение передач затруднено или невозможно.
_x000D_
_x000D_ В случае появления других проблем, связанных с работой сцепления, следуйте этой инструкции по проверке.
Инструкция пошаговая
- Налить в подготовленную тару тормозную жидкость.
- Процесс выполняется с использованием штуцера прокачки, расположенный на корпусе цилиндра. Защитный колпачок нужно снять, надеть трубку резиновую.
- Нижний кончик трубки опустить в тару с ТЖ. Смотреть, чтобы тот не превышал уровень жидкости в таре.
- Гидрожидкость налить в расширительный бачок.
- Ослабить штуцер, открутить его на половину оборота.
- По команде помощнику нужно нажимать на педаль сцепления (интервал – 2-3 секунды), удерживая ее в нажатом положении.
- Из трубки через шланг начнет вытекать жидкость с воздухом.
- Повторять, пока не перестанет выходить воздух.
- Помощник жмет на педаль сцепления, тем временем нужно закрутить штуцер, надев на него колпачок.
В ходе процесса важно смотреть на уровень тормозной жидкости в бачке, и если имеется недостаток, понемногу доливать. Показатель жидкости по окончании прокачки располагается на нижней метке заливной горловины
Таким образом, ознакомившись с представленной информацией, вам не составит труда самостоятельно произвести данную процедуру.
Подготовка к прокачке
Подготовка к прокачке сцепления
Жидкость из гидравлической системы не «выливается», а выталкивается благодаря толкателю поршня цилиндра.
Подготовка проводится поэтапно:
- проверка объёма жидкости в расширительном бачке — уровень должен находиться в пределах нормы. Если до нужной отметки жидкость «не дотягивает», нужно долить;
- очистка клапанного колпачка на цилиндре от скопившихся загрязнений;
- снятие колпачка с воздушного впускного клапана на рабочем цилиндре;
- присоединение сливного шланга на штуцер клапана.
Второй конец шланга опускается в емкость, в которую налита свежая рабочая жидкость. Конец трубки должен быть погружен в неё на 5-10 см.
Вытаскивать шланг из резервуара до окончания работ нельзя.
После подготовительных работ проводится регулировка сцепления. Это позволяет убедиться, что ход свободный и, помимо завоздушивания системы, прочих неисправностей нет.
