Почему лучше обращаться для замены подшипников в автосалон
Работа по замене подшипников в вариаторе требует опыта, правильного выбора запчастей, безошибочной разборки/сборки узла.
Расскажите о возможных трудностях в процессе, способах их решения. Добавьте статью в закладки и сделайте репост, чтобы в любой момент вернуться к полезной информации.
Статья помогла3Не помогла
Если c вариатором возникли проблемы, справиться помогут специалисты из «Центра по ремонту вариаторов №1». Получить дополнительную бесплатную консультацию и диагностику можно по телефонам: Москва — 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны. Консультация бесплатная.

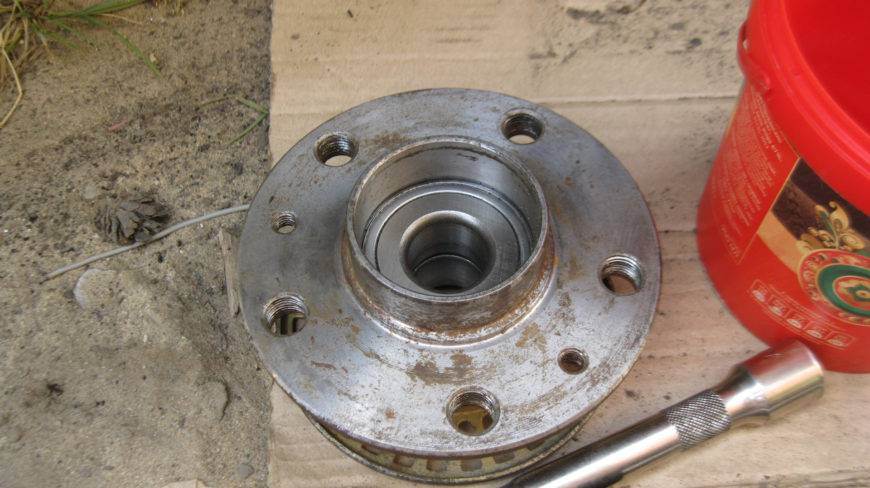

Признаки неисправности и диагностика: как проверить подшипник ступицы передний или задний
Как правило, ступичные подшипники в среднем «ходят» около 100 тыс. км. Однако езда по плохим дорогам, высокие нагрузки и агрессивная эксплуатация ТС может привести к тому, что данные элементы требую замены уже к 50-60 тыс. км. пробега.
Также к быстрому выходу из строя детали приводит установка неоригинальных запчастей среднего и низкого качества, плохая смазка и нарушения уплотнений, ошибки при установке и сильный натяг во время посадки.
Кстати, зачастую первыми из строя выходят передние ступичные подшипники, так как нагрузка на них больше по причине того, что колеса управляемые и поворачиваются, то есть подшипник нагружается под разными углами.
Основным признаком начинающихся проблем со ступичным подшипником является то, что во время движения можно услышать характерный низкочастотный гул. При этом неисправность подшипника ступицы колеса зачастую диагностировать на слух сложно. Если точнее, может казаться, что гудит передний ступичный подшипник, в то время как детальная проверка выявляет неполадки ступицы на задней оси.
В любом случае, игнорировать проблему нельзя, тем более, если шум усиливается. Важно понимать, что износ подшипника ступицы колеса со временем вместо гула сменится на хруст и треск, после чего подшипник разрушится и ступицу колеса заклинит. В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п. Если ступичный подшипник заклинит на высокой скорости, это может стать причиной серьезных поломок авто и ДТП
В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п. Если ступичный подшипник заклинит на высокой скорости, это может стать причиной серьезных поломок авто и ДТП.
Итак, если возникли подозрения, что имеются проблемы со ступицей, нужно знать, как проверить ступичный подшипник. Первичной проверкой, позволяющей определить состояние подшипников ступиц, является проезд поворотов.
Если просто, например, во время поворота налево кузов кренится вправо, нагрузка на правое колесо увеличивается, а левое разгружено. Получается, если на машине на скорости 15 км/ч резко повернуть влево, при этом гул исчезнет, тогда может быть неисправен левый ступичный подшипник. Если гул пропадет при повороте руля вправо, тогда проблемным можно считать подшипник в правом колесе.
Следующим этапом проверки является диагностика вывешенных колес. На ведущей оси сначала машину поднимают на домкрате, затем можно сесть в авто, завести двигатель и раскрутить колеса до скорости около 70 км/ч, после включить нейтраль и на слух определить, какое колесо гудит. На оси, где стоят не ведущие колеса, их можно раскручивать от руки.
Теперь можно проверить подшипник на люфты. В норме люфтов не должно быть. После полной остановки колес за колесо нужно взяться руками в верхней и нижней части колеса, после чего начать раскачивать его в вертикальной плоскости. Если выявлен люфт, тогда это говорит о проблеме. Аналогичным образом проверяется люфт по горизонтали, удерживая руками колесо за левый и правый край.
Обратите внимание, люфты могут возникать и по причине проблем с подвеской или рулевым управлением. Чтобы исключить этот фактор, пригласите помощника, который сильно нажмет на педаль тормоза
Пока педаль нажата, нужно раскачивать колесо в вертикальной плоскости.
Если люфт есть при нажатой едали тормоза, тогда неисправна подвеска. В случае, когда люфта нет, неисправен подшипник ступичный передний или задний. В любом случае, подшипник на переднюю ступицу или заднюю потребует замены.
Данную процедуру можно сделать как на станции техобслуживания, так и самостоятельно в условиях обычного гаража. Единственное, потребуется набор инструментов, а также определенные навыки по замене подобных деталей.
Важно не только снять подшипник и поставить новый, не допуская ошибок (выставить зазор, не повредить уплотнение и т.д.), но и правильно запрессовать деталь. Запрессовка в отверстие осуществляется через оправку, которая приставляется к наружному кольцу, а во время монтажа на ось через оправку усилие распределяется на внутреннее кольцо
В вашем браузере отключен JavaScript
Даже самая маленькая деталь в устройстве скутера выполняет свою, порой очень важную, функцию. Например, подшипники колеса скутера, несмотря на свой небольшой размер и простоту конструкции, фактически обеспечивают комфортное передвижение транспортного средства. Ведь вращение — основное движение в большинстве систем такого транспортного средства (колес, коленчатого вала, руля, редуктора) обеспечивают разные виды подшипников:
- конические;
- радиальные;
- шариковые;
- роликовые;
- игольчатые.

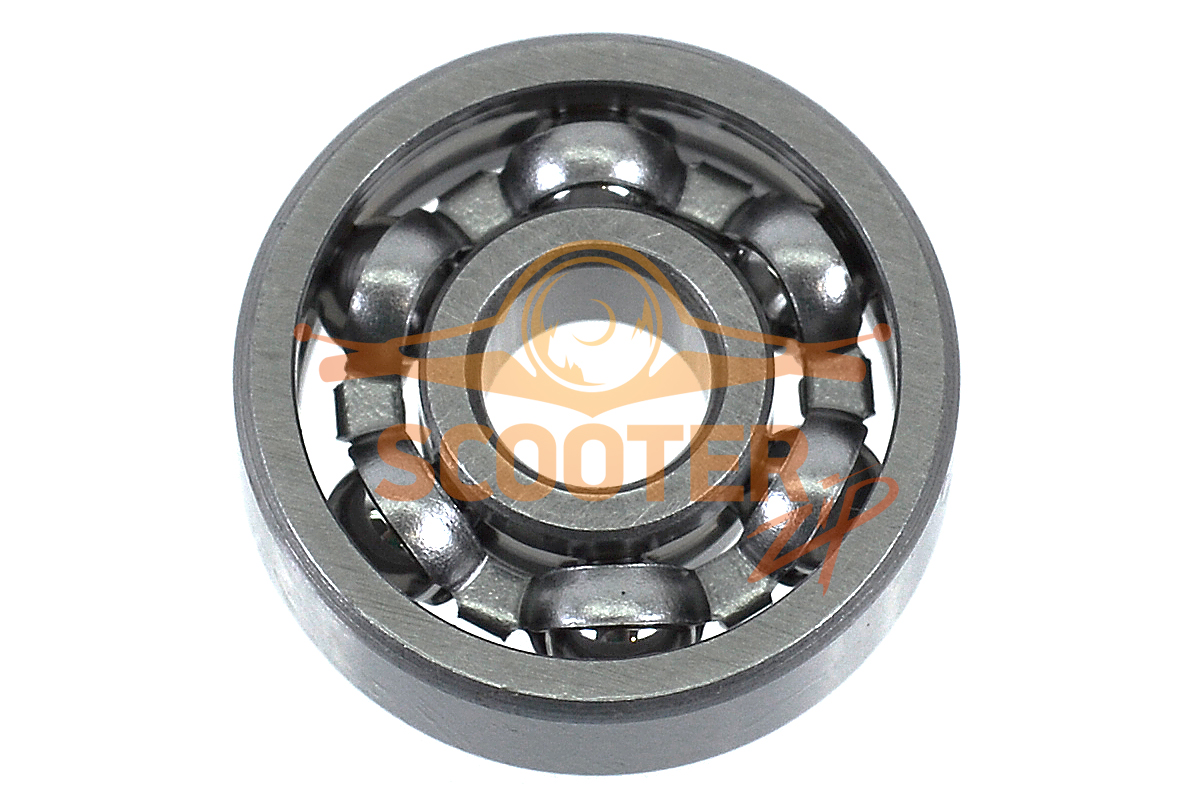

Рассмотрим более подробно устройство подшипников колес скутеров.
Переднее колесо любой модели скутера вращается благодаря специальным колесным подшипникам, которые рассчитаны на весь срок службы данной мото техники. Смазка этого узла находится внутри закрытого контура подшипника и не подлежит замене на протяжении всего срока эксплуатации колеса.
В отличие от переднего, заднее колесо вращается с помощью подшипников вала редуктора, которые находятся в картере вариатора. Данная система смазки требует постоянного контроля, систематической замены и доливания масла.
Симптомы износа колесных подшипников и их диагностика
При износе или повреждении подшипников переднего или заднего колес управляемость скутера снижается, причем происходит это плавно и незаметно. Определить явный износ удается только при езде на значительной скорости и при выполнении маневров (обгона, поворота или разворота). Если колесо плохо слушается руля, скутер заносит или водит из стороны в сторону при нормальной (не изношенной) резине, то необходимо проверить в первую очередь исправность подшипников переднего и заднего колес.
Чтобы произвести диагностику переднего колеса нужно:
- установить скутер на центральную опору;
- приподнять перед, чтобы колесо оказалось в подвешенном виде;
- провернуть колесо несколько раз по ходу;
- покачать само колесо из стороны в сторону.
Если при таких манипуляциях колесо идет туго, слышны посторонние звуки (стук, скрежет, шум, треск), а при покачивании есть наличие люфта – наверное, повреждены подшипники.
Аналогично следует проводить и диагностику заднего колеса, однако при наличии тех же характерных симптомов заменять придется подшипники вала редуктора (для большинства моделей скутеров).
Замена подшипника переднего колеса скутера
Самая распространенная схема расположения колесных подшипников — на распорной втулке, поэтому процесс их замены будем рассматривать именно на этом примере.
Чтобы заменить оба подшипника переднего колеса нужно:
- установить скутер на основную подножку;
- приподнять переднее колесо так, чтобы оно не касалось земли;
- демонтировать переднее колесо, предварительно отсоединив от него элементы тормоза и других систем;
- обязательно нужно снять тормозной диск, так как при дальнейших манипуляциях он может быть поврежден;
- расположить колесо на столе или другой плоской поверхности;
- зафиксировать колесо так, чтобы оно не скользило по поверхности, но двигалось по кругу;
- вооружиться металлическим пробойником или просто старой отверткой и молотком;
- упереть пробойник во внутреннюю обойму втулки и нанести по нему точный резкий удар молотком;
- постукивать нужно по всему выступу втулки, при этом двигаясь по кругу;
- извлечь с обратной стороны выбитый подшипник вместе с втулкой.
Аналогично выбивается и другой подшипник, после чего необходимо промыть и прочистить внутренние поверхности колеса. После очистных процедур можно приступать к установке новых подшипников.
Для этого необходимо установить распорную втулку на свое место и запрессовать оба подшипника по очереди с помощью головки подходящего размера. При этом инструментальная головка должна воздействовать только на наружную обойму. После проведенного монтажа обязательно следует установить новый сальник ступицы, ведь от его состояния напрямую зависит длительность службы подшипника.
Колесо с новыми подшипниками можно устанавливать на скутер и проводить монтаж всех отсоединенных прежде систем. Результатом проделанной работы является то, что:
- отсутствует люфт;
- колесо отлично крутится и не «заедает»;
- отсутствует шум, стук, скрежет и другие посторонние звуки;
- в разы улучшилась управляемость скутером.
Замену подшипников переднего колеса скутера необходимо проводить примерно после каждых 15 — 18 тысяч километров пробега. Новые подшипники должны соответствовать параметрам и техническим характеристикам снятых со скутера. Лучше всего использовать оригинальные подшипники, но если таких никак не достать — можно использовать качественные аналоги. Также не стоит покупать такие детали, бывшие в употреблении или на рынке автомобильных запчастей — такие подшипники имеют очень сомнительное качество.
Замена подшипников редуктора скутера
В большинстве моделей скутеров подшипники располагаются в одинаковых места, приведем пример снятия и установки подшипников на Honda Dio. Первым делом следует вытянуть старые подшипники, которые туго запрессованы в корпус редуктора. В большинстве случаев для снятия придется найти съемник.
Очень важно аккуратно проводить снятие старых деталей и не задеть важные части редуктора. На скутере Honda Dio в редукторе установлены три подшипника:
- на корпусе;
- на промежуточном валу;
- на крышке редуктора.
Крайне важно не порвать прокладки на редукторе, в магазинах их найти крайне сложно. В противном случае можно изготовить ее самостоятельно из паранита или плотного картона. Процесс замены проводиться следующими действиями:
Процесс замены проводиться следующими действиями:
- Скутер устанавливаем на бок для лучшего доступа к редуктору, при необходимости снимаем пластик;
- После проводиться демонтаж старых подшипников;
- Установка новых проводиться предварительным нагревом посадочного места, при этом сами подшипники нужно охладить;
- Проверяем целостность всех прокладок, при повреждении меняем, делаем самостоятельно или заливаем место прокладки качественным герметиком.
- В ближайшие 100-300 км после замены рекомендуется поменять масло в редукторе.
Как снять заднее колесо на скутере: хонда дио разные модели
Всем привет!
Зима подходит к концу и самое время приступить к подготовке техники к мотосезону. Первое, что нужно сделать — это посмотреть состояние и износ колес. Проверить, не спустили ли колеса, оценить высоту протектора. И если вы решили, что износ большой, то можно заказать покрышку недорого через интернет или купить в магазине по приемлемой цене, так как еще не сезон.
В этой статье я подробно объясню, как снять заднее колесо на скутере, в каких ситуациях без этого не обойтись. На Honda dio покажу все действия снятия, а затем монтажа заднего колеса на свое место. Объясню, как я делаю это на практике, так как имею большой опыт общения с мототехникой.
В каких случаях необходимо снять заднее колесо
- ремонт покрышки и балансировка колеса
- замена колодок и ремонт заднего тормоза
- замена сальника, подшипников и шестеренок редуктора
Необходимый инструмент
Замену колеса на хонда дио сделать несложно. Даже неопытный новичок не спеша справится с задачей за 20 – 40 минут.
Для этого нужен скромный набор инструментов:
— шестигранные головки на 24, 12, 10
— вороток и небольшой удлинитель для воротка.
Если потребуется шиномонтаж покрышки и вы сами захотите ее отремонтировать, то еще понадобятся следующие инструменты:
— металлический колпачок для выкручивания ниппеля (золотника),
— тиски для сдавливания покрышки и снятия ее с посадочных мест колесного диска,
— 2 – 3 мотоциклетные монтажки для демонтажа покрышки,
— компрессор для накачивания бескамерной покрышки, а если покрышка с камерой, то достаточно обычного насоса.
Приступаем к делу
Перед началом ремонта скутер желательно помыть.
Затем устанавливаем скутер на подножку на ровную и твердую поверхность.
Сначала снимаем выхлопную трубу. Например, у старых моделей хонда дио, таких как af 18 и af 27, для этого убираем багажный отсек вместе с сидушкой.
После откручиваем две гайки от цилиндра и два болта от двигателя и снимаем глушитель. Начиная с af 34 до последних моделей Honda, а также у моделей Suzuki багажный отсек с сидушкой снимать не надо, доступ к откручиванию приемной трубы глушителя есть снизу возле центральной подножки.
Отсоединяем глушитель от цилиндра. Для этого откручиваем две гайки с помощью головки на 10 и воротка с удлинителем, предварительно смазав резьбу шпилек проникающей смазкой.
Откручиваем два боковых болта крепления глушителя диаметром 8 мм с помощью шестигранной головки на 12 и снимаем трубу.
Обязательно проверьте состояние уплотнительного кольца между цилиндром и глушителем. Оно должно быть целое, без следов прогара. А если есть дефекты уплотнительного кольца, то его лучше заменить на новое, или промазать соединение при сборке высокотемпературным герметиком.
Чтобы не испортить резьбу при откручивании, обрабатываем ось и гайку заднего колеса смазкой — жидкий ключ или WD-40.
После этого ставим задний ручной тормоз на защелку, а если его нет, то завязываем зажатую ручку заднего тормоза тряпкой или веревкой, что есть под рукой.
Если колесо проворачивается, то можно сверху надавить на багажник и зафиксировать им колесо.
Отпускаем ручной тормоз, ослабляем гайку регулировки заднего тормоза
и аккуратно, раскачивая на оси, стягиваем колесо.
После устранения всех неисправностей, не забудьте обработать шлицевое соединение колеса литолом или смазкой шрус. Это поможет в следующий раз гораздо легче демонтировать колесо при необходимости.
Ставим все на место
Ставим все снятые детали в обратной последовательности.
Устанавливаем колесо на шлицы вала главной передачи. Регулируем и зажимаем ручной тормоз, максимально затягиваем гайку крепления колеса.
На четырехтактных скутерах сначала можно выкрутить масляный щуп, если он мешает.
Слегка накручиваем гайки на шпильки цилиндра.
Устанавливаем на место глушитель, зафиксировав его боковыми болтами.
После этого затягиваем гайки цилиндра с небольшим усилием головкой на 10 и окончательно затягиваем боковые болты головкой на 12.
Сильно затягивать их не нужно, так как можно испортить резьбу в алюминиевом корпусе двигателя.
Вот такая длинная, подробная вышла инструкция для тех, кто хочет сам снять заднее колесо на скутере и установить его обратно. Уверен, что мой опыт будет полезен мотовладельцам на практике.
Подписывайтесь на наш блог!
До встречи!
Собираем скутер и проверяем работу редуктора
Ставим вариатор, трос тормоза, затягиваем сцепление, прикручиваем крышку кикстартера, воздушный фильтр, заднее колесо и выхлопную трубу.
Проверяем свободное вращение колеса и люфты. Их не должно быть. Заводим скутер. Колесо должно крутиться на оборотах без шума и треска.
Значит, замена подшипников и весь ремонт редуктора на скутере сделаны хорошо. Теперь можно кататься спокойно все лето, до следующей замены масла.
Каждая небольшая деталь в скутере играет важнейшую роль, и потому такой элемент как подшипник станет незаменимым в конструкции скутера. Подшипники могут располагаться в разных частях скутера, а именно в рулевой колонке, колесах и редукторе. Задача подшипников в заднем колесе — обеспечить комфортное движение скутера, создавая правильное вращение колеса. В зависимости от места использования, вышеуказанная деталь может быть следующих видов:
- игольчатые;
- шариковые;
- конические;
- роликовые;
- радиальные.
Регулировка вилки мотоциклов Урал и Днепр осуществляется следующим образом:
- Демонтируем переднее колесо.
- Затем откручиваем гайку,крепящую трубы к конструкции мотоцикла.
- Из этой трубы вынимаем гайку и шток с пружинным наконечником.
- Производя регулировку контргайки, можно установить нужный нам зазор между пружинным наконечником и контргайкой.
- Гайку необходимо завинтить в контргайку, для этого последнюю нужно немного придерживать ключом.
- Далее отпускаются пружинные наконечники и завинчивается сама гайка.
Регулируя телескопическую вилку, осуществляется и сама регулировка подвески мотоцикла, чего мы и добиваемся.
Ремонт вилки мотоцикл урал видео
Если вы не знаете как снять и разобрать амортизационную вилку горного велосипеда для обслуживания, ремонта или ее замены, то эта статья вам поможет узнать что для этого нужно, и как это сделать в домашних условиях. Так же здесь будут рассмотрены такие вопросы: как и чем смазать переднюю вилку, периодичность обслуживания и прочие советы по данной теме. Все это будет представлено в виде подробной инструкции с картинками для каждого действия, а также подобрано видео по разборке амортизационной вилки велосипеда. В данной статье мы разберем пружинно-эластомерную вилку RST GILA 100 mm с креплениями под дисковый тормоз.
Вилка велосипеда, как и все остальные компоненты, могут подлежать замене, ремонту или обслуживанию. Поэтому прежде чем приступить к данным процедурам, нам необходимо снять ее с велосипеда, а в некоторых случаях и разобрать амортизатор по запчастям. В каких же случаях нам придется ее снимать? Прежде всего — это при ее замене на другую. Во вторых – может понабиться замена подшипников и/или опорных чашек, нанесение нового смазочного материала, а также, бывают случаи, когда необходимо выравнивать рулевую трубу или производить другие ремонтные работы.
Разобрать амортизатор вилки велосипеда чаще всего приходится для замены смазки или износившихся компонентов. Например, такими могут быть сальники (манжеты) и т.д.
Электрика
Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов
Преимущества подшипников
Каждый вид опорного узла отличается своими уникальными достоинствами и недостатками. Но есть и общие плюсы, из-за которых их эксплуатация так широко распространена.
Во-первых, увеличивается время работы машины, поскольку небольшие детали берут на себя внушительную часть нагрузки. Соответственно, износ наступает позже, а ремонт требуется гораздо реже. Во-вторых, с помощью этих изделий легко повысить точность работы определенных частей конструкции. В-третьих, на обслуживание механизма требуется меньше сил, времени и денег. И наконец, они способны расширить функционал того оборудования, в которое они встроены.
Качения
Можно выделить ряд уникальных особенностей, которые выгодно отличают этот тип устройств от другого распространенного вида – скольжения. Вот главные преимущества:
- • Опоры с телами качения показывают низкий коэффициент трения, а значит демонстрируют лучшую работоспособность на фоне минимальных физических затрат.
- • Приобрести этот тип деталей можно в готовом виде и самостоятельно установить в механизм.
- • Изделия всегда соответствуют стандарту, поэтому они весьма широко распространены, а значит их легко можно найти в магазине.
- • Стоимость этого вида выгодно отличается от других благодаря широкому распространению и массовому производству на ведущих заводах, которые соблюдают ГОСТ.
- • Они успешно работают в большом диапазоне нагрузок и скоростей, благодаря чему эксплуатировать и обслуживать их проще.
Некоторые недостатки все же есть и у этих опорных узлов. Они связаны со сниженной точностью вращения, по сравнению с остальными.
Скольжения
Распространенность этого вида деталей уменьшается с каждым годом, но в некоторых условиях просто невозможно использовать подшипники качения. Основные преимущества типа:
- • Скорость вращения, при которой могут работать устройства гораздо больше, чем при использовании первого варианта.
- • Они спокойно переносят сильные ударные и вибрационные нагрузки, что дает возможность эксплуатации в сложных условиях.
- • С одинаковой мощностью изделия могут работать в разном окружении, в том числе в воде.
- • Разъемные элементы скольжения применяют на больших коленчатых валах, причем величину зазора можно будет отрегулировать.
Такие особенности позволяют использовать узловые опоры в высокоскоростных механизмах.
В вашем браузере отключен JavaScript
Даже самая маленькая деталь в устройстве скутера выполняет свою, порой очень важную, функцию. Например, подшипники колеса скутера, несмотря на свой небольшой размер и простоту конструкции, фактически обеспечивают комфортное передвижение транспортного средства. Ведь вращение — основное движение в большинстве систем такого транспортного средства (колес, коленчатого вала, руля, редуктора) обеспечивают разные виды подшипников:
- конические;
- радиальные;
- шариковые;
- роликовые;
- игольчатые.
Рассмотрим более подробно устройство подшипников колес скутеров.
Переднее колесо любой модели скутера вращается благодаря специальным колесным подшипникам, которые рассчитаны на весь срок службы данной мото техники. Смазка этого узла находится внутри закрытого контура подшипника и не подлежит замене на протяжении всего срока эксплуатации колеса.
В отличие от переднего, заднее колесо вращается с помощью подшипников вала редуктора, которые находятся в картере вариатора. Данная система смазки требует постоянного контроля, систематической замены и доливания масла.
Симптомы износа колесных подшипников и их диагностика
При износе или повреждении подшипников переднего или заднего колес управляемость скутера снижается, причем происходит это плавно и незаметно. Определить явный износ удается только при езде на значительной скорости и при выполнении маневров (обгона, поворота или разворота). Если колесо плохо слушается руля, скутер заносит или водит из стороны в сторону при нормальной (не изношенной) резине, то необходимо проверить в первую очередь исправность подшипников переднего и заднего колес.
Чтобы произвести диагностику переднего колеса нужно:
- установить скутер на центральную опору;
- приподнять перед, чтобы колесо оказалось в подвешенном виде;
- провернуть колесо несколько раз по ходу;
- покачать само колесо из стороны в сторону.
Если при таких манипуляциях колесо идет туго, слышны посторонние звуки (стук, скрежет, шум, треск), а при покачивании есть наличие люфта – наверное, повреждены подшипники.
Аналогично следует проводить и диагностику заднего колеса, однако при наличии тех же характерных симптомов заменять придется подшипники вала редуктора (для большинства моделей скутеров).
Замена подшипника переднего колеса скутера
Самая распространенная схема расположения колесных подшипников — на распорной втулке, поэтому процесс их замены будем рассматривать именно на этом примере.
Чтобы заменить оба подшипника переднего колеса нужно:
- установить скутер на основную подножку;
- приподнять переднее колесо так, чтобы оно не касалось земли;
- демонтировать переднее колесо, предварительно отсоединив от него элементы тормоза и других систем;
- обязательно нужно снять тормозной диск, так как при дальнейших манипуляциях он может быть поврежден;
- расположить колесо на столе или другой плоской поверхности;
- зафиксировать колесо так, чтобы оно не скользило по поверхности, но двигалось по кругу;
- вооружиться металлическим пробойником или просто старой отверткой и молотком;
- упереть пробойник во внутреннюю обойму втулки и нанести по нему точный резкий удар молотком;
- постукивать нужно по всему выступу втулки, при этом двигаясь по кругу;
- извлечь с обратной стороны выбитый подшипник вместе с втулкой.
Аналогично выбивается и другой подшипник, после чего необходимо промыть и прочистить внутренние поверхности колеса. После очистных процедур можно приступать к установке новых подшипников.
Для этого необходимо установить распорную втулку на свое место и запрессовать оба подшипника по очереди с помощью головки подходящего размера. При этом инструментальная головка должна воздействовать только на наружную обойму. После проведенного монтажа обязательно следует установить новый сальник ступицы, ведь от его состояния напрямую зависит длительность службы подшипника.
Колесо с новыми подшипниками можно устанавливать на скутер и проводить монтаж всех отсоединенных прежде систем. Результатом проделанной работы является то, что:
- отсутствует люфт;
- колесо отлично крутится и не «заедает»;
- отсутствует шум, стук, скрежет и другие посторонние звуки;
- в разы улучшилась управляемость скутером.
Замену подшипников переднего колеса скутера необходимо проводить примерно после каждых 15 — 18 тысяч километров пробега. Новые подшипники должны соответствовать параметрам и техническим характеристикам снятых со скутера. Лучше всего использовать оригинальные подшипники, но если таких никак не достать — можно использовать качественные аналоги. Также не стоит покупать такие детали, бывшие в употреблении или на рынке автомобильных запчастей — такие подшипники имеют очень сомнительное качество.
Устройство вариатора на скутере
Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.
Составляющие вариатора
Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.
От автомобильного, вариатор скутера унаследовал:
- два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
- ремень (его форма – трапециевидная, в отличие от автомобильного).
Вот и всё наследие.
Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.
Подробнее о принципе работы
Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.
Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.
Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.
За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.
Настройка вариатора на скутере
Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.
Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.
Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.
Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.
Ремонт вариатора на скутере. Замена элементов
Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.
Чтобы узнать причину неисправности, следует вариатор разобрать:
- Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
- Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
- Когда ремень и половинки шкива готовы, снимаем и ролики.
- Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
- После выявления неисправностей собираем вариатор в обратной последовательности.
Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.
Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.
Виды
- Для всех ведомых колес. Для управляемых: систему монтируют на передних дисках для заднеприводных машин. Для неуправляемых: элемент монтируют на задние диски транспортного средства, однако с передним приводом.
- Для всех ведущих колес. Для неуправляемых: часть авто монтируется на ведущих осях заднеприводных машин. Для управляемых: важный узел монтируется на переднем мосту машин с передним и полным приводом.
Эти механизмы делают разборными и монолитными, что влияет на возможность их ремонта.
- Монолитная конструкция. При поломке роликоподшипника потребуется купить всю деталь в сборе, поскольку замена ее отдельных составляющих будет просто невозможна.
- Разборная конструкция. В этом случае будет возможность извлечь роликоподшипник или другие составляющие механизма, а затем их заменить.
