Подключение сабвуфера в автомобиле: что нужно знать

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Схемы подключения

Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

Пассивного

Пассивный НЧ рекомендуют подключать через усилитель звука. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер. Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно. В специальной литературе и в интернете размещены принципиальные схемы устройства.

Сигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

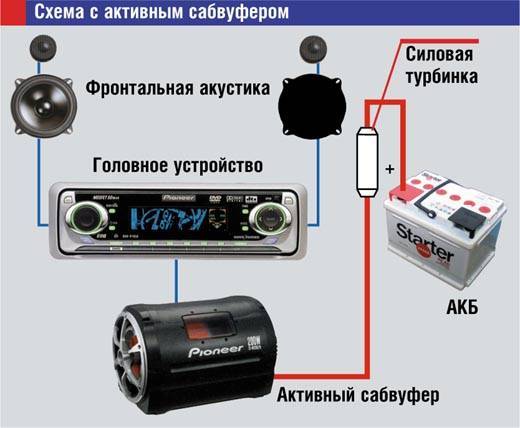

Активного

Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.

Активный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

Инструкция по настройке

Чтобы слушать музыку в хорошем качестве, после покупки сабвуфера нужно знать, как устанавливать и как правильно настроить усилитель в автомобиле. Сначала его следует подключить к усилителю, а затем выставить в ноль все настройки на головном устройстве (ГУ). Далее следует поэтапное выполнение действий по регулировке (aviacopTube).

Этап 1

В первую очередь на усилителе или ГУ следует включить фильтр, обозначаемый LPF, (low pass filter). Благодаря этому фильтру на динамик поступают только низкие частоты. Наиболее популярной является частота в пределах 50-70 Гц. Включение этого фильтра препятствует появлению инфразвука, который может вывести устройство из строя. Выставив частоту ее нужно подкорректировать. Причем если LPF-фильтр есть на ГУ, то лучше настраивать на нем. Иначе регулировку выполнять на усилителе.

Включение фильтра LPF

Этап 2

На этом этапе фильтр переводится на положение HPF для регулировки высоких частот. Выставляется срез в пределах от 70 до 90 Гц. При использовании пассивного деления регулировка фильтров на этом заканчиваются. Если задействовано локальное усиление, необходимо будет настроить динамики с высокими частотами. Для этого фильтр канала для каждого высокочастотника выставляется в положение HPF, при этом частота среза сабвуфера должна быть примерно 2,5 кГц.

Этап 3

Важным этапом является регулировка уровня чувствительности. Обозначается она словами GAIN или LEVEL. Используется эта функция для согласования уровня чувствительности усилителя и ГУ.

В первую очередь на ГУ устанавливается максимальная громкость. На усилителе настройки должны быть выставлены в ноль. Далее регулятор чувствительности следует поворачивать в сторону увеличения. При появлении искаженных звуков нужно вернуть регулятор немного назад.

Корректировка чувствительности на усилителе

Этап 4

Этот этап предусматривает настраивание качества звука. Если при включении акустической системы в сабвуфере возникаю щелкающие звуки, значит, в ней присутствуют какие-то помехи для сигнала. В этом случае нужно проверить, где уложены провода, при необходимости провести их в другом месте.

Если сабвуфер правильно настроен, то басы не должны появляться в задней части салона. Если это не так, нужно подключить устройство в противоположной фазе усилителю. Для этого следует регулятор фазы на устройстве повернуть на 180 градусов. Если отсутствует регулятор, то нужно плюсовой провод подключить на место минусового, а минусовой на место плюсового.

При наличии на головном устройстве процессора, нужно выполнить следующие действия:

1. В случае, когда во фронтальных динамиках была сыграна нота, а спустя доли секунды она прозвучала на «саб», возникают временные задержки. Чтобы этого избежать, нужно откорректировать задержки по каждому каналу усилителя. Таким образом, фронтальная акустика и сабвуфер будут играть одновременно.
2. Для того, чтобы водитель хорошо слышал музыку как с левого, так и с правого динамика, нужно установить на левом канале временную задержку.

Далее нужно выключить сабвуфер и запустить музыку. При отключенном сабе необходимо отрегулировать громкость, частоты, эквалайзер, чтобы динамики спереди и сзади при максимальной громкости звучали без искажений

Важно, чтобы трек воспроизводился правильно. Если появились искажения, следует сделать громкость меньше и запомнить место, где было самое низкое звучание в произведении

Последняя тестовая проверка касается басов. Нужно включить музыку и прослушать басы. Если звучание не нравится, басы регулируются басбутом. При наличии задержки регулятор PHASE поворачивают до получения нужной частоты звучания.

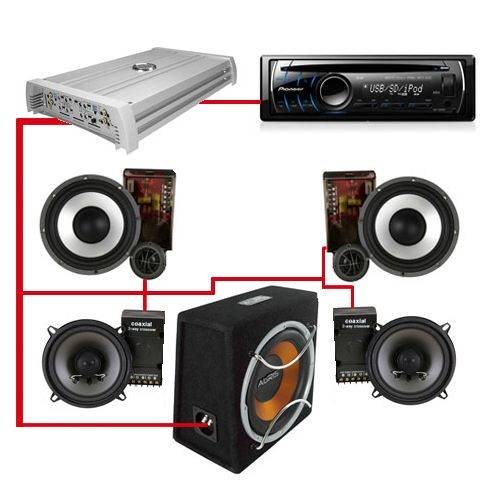

Схема оптимального распределения звука

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Совет: чтобы звук был качественным и воспроизводился без помех в соединениях рекомендуется использовать акустические провода с толщиной сечения от 4 мм.

Gain \ Level

Gain (чувствительность)часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

• Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
• Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
• Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
• Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
• Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Особенности воспроизведения низкочастотного сигнала

Акустика – сложная наука.

Она исследует воспроизведение, распространение, поглощение звуковых сигналов, учитывая особенности их восприятия человеком.

При проектировании концертных залов, театров главным проектировщиком является инженер-акустик. Он производит расчет формы, объема и других параметров области, где располагаются слушатели.

С точки зрения акустики автомобиль далеко не идеальное место для озвучивания:

1. Салон авто выполнен с применением различных материалов, которые по-разному отражают и поглощают звуковые волны. Особенно «вредны» для колебаний пластмассовые детали салона, жестяные корпуса.

Поэтому часто перед установкой мощных сабвуферов автовладельцы производят хорошую звуко- и шумоизоляцию.

2. В салоне располагается множество относительно мелких элементов (руль, зеркало заднего вида, гаджеты), которые участвуют в переотражении сигнала.

3. Обивка сидений, как, впрочем, и пассажиры, отлично поглощают звук. Мягкость звука при этом выигрывает, но его сила (звуковое давление по-научному) уменьшается.

4. Точно рассчитать, как будет распространяться звук внутри салона, не может ни один опытный акустик.

Какие особенности звучания сабвуферов?

Автомобильный сабвуфер предназначен для озвучивания низкочастотной составляющей звукового спектра.

Звук, который воспринимается человеческим ухом, находится в диапазоне от 20 Герц до 18 килоГерц. В некоторых источниках указана частота 20 кГц, но такую высокую частоту может услышать только молодой организм с хорошим слухом.

Сабвуферы рассчитаны таким образом, что излучают сигнал в диапазоне от нескольких Герц до нескольких сотен Герц.

Чем ниже частота, тем больше длина звуковой волны. Поэтому размер динамиков диффузоров больший по сравнению со среднечастотными и высокочастотными излучателями акустической системы.

Соответственно, увеличивается размер корпуса, в который устанавливается динамик для сабвуфера.

Полезное свойство длинных волн (или низких частот) – способность огибать небольшие предметы. Именно поэтому, когда мимо проезжает автомобиль с хорошим сабвуфером, в основном бросается в уши его звучание. Высокочастотный сигнал слабо проникает за пределы автомобиля.

Организм человека воспринимает низкочастотный сигнал внутренними органами. Не всегда это полезно. Инфразвуковой сигнал на частоте 7 Герц может вызвать разрыв диафрагмы (область между легкими и органами пищеварительной системы), что приводит к смерти.

Кроме этого, низкочастотный сигнал большой мощности вызывает состояние тревоги и паники.

В фильмах ужасов часто пользуются этим приемом, чтобы дополнительно воздействовать на психику зрителя.

Примеры схем для соединения активного и пассивного сабвуферов

Обратите внимание, что не во всех автомагнитолах есть ЛВ. Как правило, в заводских моделях этот разъем отсутствует

В таких случаях рекомендуется для подключения пассивного саба дополнительно приобрести специальный переходной адаптер, который подключается к магнитоле, не имеющей ЛВ. В свою очередь сабуфер будет подключен к этому адаптеру. Как это правильно сделать показано в схеме ниже.

Схема подключения актив. саба к автомагнитоле без ЛВ канала через адаптер.

Схема подключения пассив. СБВ через усилитель.

Как подключить сабвуфер без усилителя

Пошаговая инструкция:

1. На задней панели автомагнитолы есть два входа, через которые при помощи линейного кабеля соединяется саб и магнитола.
2. После подключается питание: силовой кабель прокладывается под обшивкой салона и подсоединяется на «+» — клемму АКБ одним краем, а второй подключается к сабу.
3. Минусовой контакт к АКБ «-» клемме и заземляется на корпусе болтовым креплением. Для этих целей край провода заранее должен быть зачищен. Зачистка производится ножом и кусачками.
4. Так как питание на АКБ равно 12В, то подключение допустимо только через предохранитель, который устанавливается на силовом кабеле возле аккумулятора.
5. Далее прокладываются соединительные RCA-провода от сабуфера через салон и подключаются через разъемы LOW-Input, предварительно зачистив края. Если разъемы в магнитоле нет RCA-разъемов, то можно соединить через HI-Input-разъем.

https://youtube.com/watch?v=a0585m_JCPQ

Проблемы, с которыми можно столкнуться при подключении

При подключении устройства могут возникнуть следующие трудности:

• В заводской автомагнитоле обычно нет специального аудиоразъема под усилитель — решается путем покупки специального адаптера-переходника;
• Настройка и соотношение низких и высоких частот с главной акустикой авто.

Обратите внимание: для правильного подключения саба к автомагнитоле необходимо обладать базовыми знаниями в электротехнике. В ином случае лучше обратиться в автосервис за помощью специалистов

Где установить: в багажнике или под сиденьем

Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:

• по центру впереди — оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
• в багажнике, с направленностью динамика вперёд — один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
• в багажнике, с направленностью динамика назад — больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;
• на полу под сиденьем — ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;
• на задней полке — один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие — полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.

Фотогалерея: основные места для размещения устройства в автомобиле

Оптимальный вариант расположения сабвуфера в автомобиле — багажник вашего авто

Качество звучания сабвуфера, расположенного под передним сиденьем, будет несколько ниже

Одно из самых простых и практичных мест для сабвуфера — задняя полка автомобиля

При выборе места для установки сабвуфера необходимо точно рассчитать, насколько безопасным будет энергия басов для окружающих объектов. Дело в том, что резонанс от корпуса может в некоторых случаях повредить как место установки, так и стёкла в машине.
