Как отрегулировать заднюю втулку Xiaomi QiCYCLE

Особенности элемента

Задняя втулка велосипеда – центральная часть заднего колеса, обеспечивающая его вращение. С помощью дропаунтов крепится к раме. У переднего колеса также есть втулка, но несколько иной конструкции. Кроме обеспечения свободного вращения, также отвечает за накат – движение без прилагаемых усилий.

Пройдите опрос

По типу конструкции элементы делят на следующие разновидности:

• свободного хода без тормозного устройства;
• без свободного хода и без тормозного устройства;
• с ножным тормозом и свободным ходом.

Конструкции без тормозного устройства применяют на скоростных велосипедах. Свободный ход препятствует прокручиванию педалей при вращении колеса. Конструкции без свободного хода действуют наоборот. Их применяют в устройстве горного, шоссейного средства передвижения.

Втулки с ножным тормозом используют на «односкоростниках». Это простые дорожные, городские модели. Торможение осуществляется нажатием на педаль в обратном направлении. В результате устройство блокирует колесо. По типу делятся на барабанные и червячные. Те и другие надежны в эксплуатации, долговечны. В области задней втулки могут быть установлены дисковые тормоза.

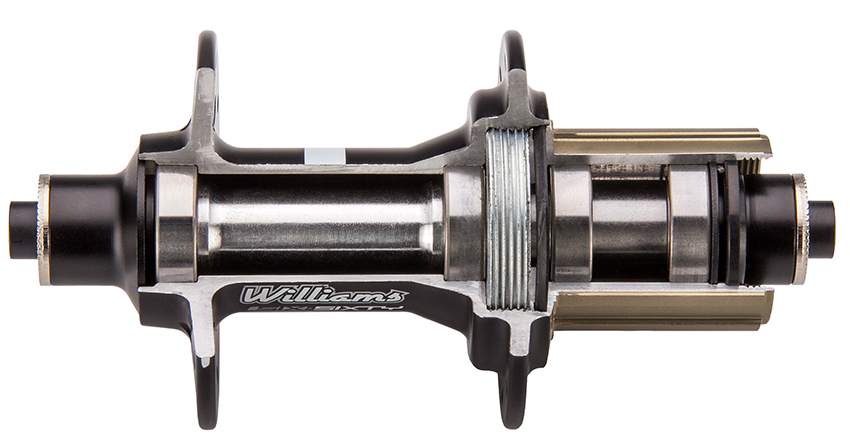

Несмотря на различия, в целом устройство задней втулки велосипеда идентично. Она состоит из оси, контргайки, шайбы, конуса. По материалу изготовления различают алюминиевые и стальные детали. Первые легче и не боятся коррозии, но подвергаются деформации. Вторые намного прочнее, но тяжелее и могут заржаветь.

Возникновение грохота в корпусе втулки, шатания, люфта колеса при движении, плохой накатной динамики, хруста подшипников свидетельствует о поломках конструкции. Причин несколько:

• неправильная затяжка конусов при использовании подшипников типа «конус-чашка»;
• загрязнение, отсутствие смазочного вещества;
• поломки подшипника или отдельных его частей.

Ездить с такой проблемой аварийно опасно, поэтому следует как можно скорее приступить к ремонту задней втулки велосипеда.

Вынимаем пробитую камеру

Чтобы вынуть испорченную камеру из колеса, необходимо снять его с велосипеда – так работать гораздо удобней. После этого следуйте пошаговой инструкции:

1.Открутите защитный колпачок с ниппеля. Если требуется – полностью спустите колесо. Это облегчит работу, так как не будет лишнего сопротивления.

2.При помощи монтажки подцепите край покрышки и вытащите его из обода. Специальные инструменты позволяют провести эту процедуру быстро и максимально безболезненно. Если монтажки нет, вы можете попробовать задействовать любой тонкий и прочный предмет, например, ложку. Ее ручка не раз выручала велосипедистов, у которых под рукой не оказалось ремонтного инструментария. Следите только за тем, чтобы она не перегнулась.

Важно: Инструмент не должен иметь острых концов, поэтому отвертка – не самое лучшее решение, хотя она и соответствует заданной форме. Ею вы можете только сильнее повредить колесо. Если хотите сохранить покрышку, не делайте этого

Если хотите сохранить покрышку, не делайте этого.

3.Оптимально задействовать две монтажки. Сначала подцепите край одной, затем, когда зафиксируете положение, в 2-3 сантиметрах подцепите покрышку второй монтажкой. За этим последует ослабление давления, и работа пойдет легче. Продолжая поддерживать первую монтажку рукой, второй продолжайте поддевать шину по кругу, пока она не будет полностью освобождена из обода.

4.Теперь, когда один край покрышки полностью вынут, освободите ниппель и выньте поврежденную камеру.

Процесс установки мы рассмотрим с монтажом как новой камеры, так и покрышки. Если вы сохраняете старую камеру, пропустите первый шаг.

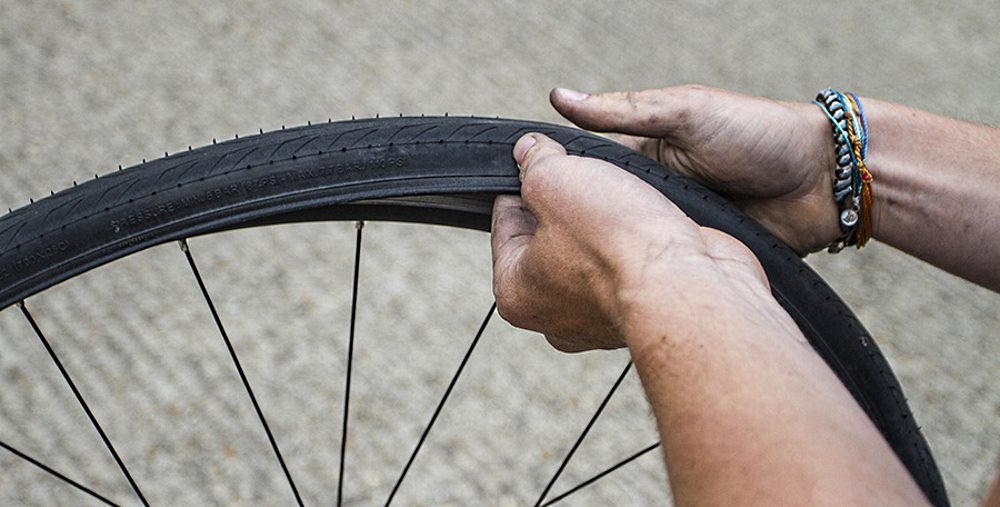

Демонтаж и установка покрышки

Пробой шины на ходу – неприятное явление, которое может застать в любом месте. Спустить может даже дома. Ездить нельзя, придется поменять камеру, покрышку или все вместе. За решением проблемы можно обратиться в сервис, но кроме денег за новый расходный материал, возьмут еще и за работу. А зачем дополнительно тратиться и напрягать мастера, когда все манипуляции по снятию и установке шин можно провести самостоятельно? Рассмотрим, как разбортировать колесо велосипеда и собрать шину. Также снимать шины и надевать обратно придется при выпрямлении обода или замене спиц.

Для работы понадобятся специальные пластиковые монтажки или две небольшие обувные ложки. Нежелательно использовать отвертки, так как ими можно повредить обод.

Как разбортовать колесо:

Теперь, когда есть новый комплект или колесо отремонтировано, нужно надеть шину обратно, или забортировать:

Вот так просто забортовать колесо своими руками.

Последовательность как поменять камеру в велосипеде самостоятельно

Замена происходит в такой последовательности:

Раскрутите гайки, с помощью которых колесо прикреплено к раме. Если не получается это сделать, примените специальную смазку, к примеру, WD-40. Современные модификации велобайков имеют быстросъемный механизм, позволяющий управиться с демонтажем колеса буквально за несколько минут; Извлеките колесо велосипеда. Для того чтобы беспрепятственно вытащить переднее колесо велика, отсоедините тормозные колодки. Чтобы извлечь заднее – снимите цепь со звездочки, предварительно переключившись на нижнюю передачу; Выпустите воздух из камеры, нажав на клапан ниппеля. Если воздух выходит недостаточно хорошо, – сожмите велокамеру руками; Вытащите из-под покрышки велокамеру. Для этого подденьте ее неострым предметом. Можно приобрести специальную «лопатку», а можно применить для этого и обычную металлическую ложку; Открутите ниппель

В том случае, если шина велосипеда камерная, то приходится открутить ниппель целиком; Вытащите наружу «сосок» и осторожно снимите покрышку; Произведите тщательный осмотр обода. Если есть камни или какие-то иные острые предметы, удалите их. Используя изоленту, проверьте, не выпирают ли спицы велосипеда

Эти меры предосторожности нужны, чтобы не получить прокол резины снова;

Используя изоленту, проверьте, не выпирают ли спицы велосипеда

Эти меры предосторожности нужны, чтобы не получить прокол резины снова;

Поменяйте велокамеру. Вначале закачайте внутрь новой “резины” небольшое количество воздуха. После смонтируйте её под покрышку

Не забудьте проверить, что она не пережата и установилась правильно Обратите внимание на соответствующую маркировку на покрышке велосипеда, чтобы надеть ее правильно, с учетом направления рисунка протектора. Надевайте на обод сначала одну сторону, а затем вторую Затем подкачайте велокамеру и вставьте ее в обод

Заправьте в отверстие на боде «сосок» велокамеры. Если работа продвигается недостаточно успешно, то воспользуйтесь специальной лопаткой или ложкой; Закрепите все детали колеса заново. Если речь идет о переднем колесе велосипеда, прикрепите тормозные колодки, зафиксируйте крепежные гайки. Следите при этом, чтобы расстояние между колесом и вилкой было приблизительно одинаковое. Теперь можно полностью накачать камеру колеса велобайка. Если вышло из строя заднее колесо, не забудьте установить цепь.

Зачем снимать колесо в самокатах Xiaomi?

А, нужны еще хорошие колеса. Ведь Mijia имела с ними проблемы, которые так и не были устранены в Electric Scooter Pro. Это, прежде всего, некачественные покрышки, которые довольно быстро протираются и требуют замены, буквально через несколько месяцев или год эксплуатации. Переднее колесо имеет очень шершавую грубую внутреннюю поверхность покрышки по краям. Такая поверхность негативно сказывается на камере, на которой появляются рубцы и всего через 100 км пробега камера начинает травить воздух. Это касается и Xiaomi Mijia Electric Scooter и Xiaomi M365 Electric Scooter Pro.

Справиться с проблемой шершавой внутренней поверхности поможет установка антипрокольной ленты или проклейка внутри покрышки. Еще лучше заменить покрышки, но, к сожалению, не всегда можно найти подходящий диаметр – 8,5 дюймов.

В любом случае, чтобы поменять покрышку, или установить антипрокольную ленту, или для проклейки, колесо нужно снимать. Для этого можно обратиться в мастерскую, но в этом случае нужно учитывать, что мастер должен специализироваться на электросамокатах и иметь опыт работы с Xiaomi. Дело в том, что резина у этих самокатов очень нежная, если работник сервиса будет снимать покрышку, как обычно, т.е. лопаткой монтировкой, то она придет в негодность. А можно и самому снять колесо.

Регулировка заднего переключателя скоростей на велосипеде

После того как мы исключили все 5 возможных проблем с задним переключателем можем приступить к его настройке. Я взял велосипед с задним переключателем shimano и поделил всю настройку на 8 этапов:

1. На манетке скидываем на самую большую скорость (которая соответсвует самой маленькой звезде на блоке ведомых звезд). Крутим педали, чтобы цепь оказалась на маленькой звезде. (теперь вы понимаете почему так удобно работать со стойкой)

У меня на манетке не показываются цифры, но поверьте положение индикатора стоит на «цифре» 9. Что соответствует самой маленькой звезде на кассете.

2. Ослабляем шестигранник или болт, который держит тросик.

3. Закручиваем до упора, а потом возвращаем на один виток назад все регулировочные барашки натяжения троса, которые находятся на переключателе и на манетке (иногда на велосипедах регулировочный винт один, чаще всего он находится на переключателе, реже на манетке).

В моем случаем регулятор натяжения троса находится только на манетке. На фото видно как я кручу барашек.

4. Натягиваем рукой тросик (изо всех сил тянуть не нужно, главное чтобы он не провисал и был натянут по всей своей длине) и закручиваем держащий тросик болт.

5. Совмещаем центр роликов лапки переключателя с центром самой маленькой звезды на велосипеде. Некоторые для прохождения этапов 5 и 6 снимают цепь для более точной настройки. Я в этом необходимости не вижу, можно не снимать, особенно если у вас переключатель не самого топового уровня, типа шимано tourney, acera или alivio.

Регулировочные винты положения лапки переклюка выглядят примерно так.

Крутим винт «H» отверткой до тех пор, пока центры роликов на лапке переклюка и маленькой звезды не совпадут и переходим к следующему этапу.

На фото я показал красную линию, по которой можно увидеть, что ролик переключателя находится под малой звездой на кассете, а значит крайнее положение настроено верно.

6. Переключаем на манетке на самую маленькую скорость (цифра 1), которая соответствует самой большой ведомой звезде. Крутим педали, чтобы цепь перешла на крайнюю звезду. И также совмещаем центр роликов лапки с центром самой большой звезды. Все это совмещение происходит с помощью винта «L».

На манетке индикатор переключения скорости на цифру 1, если цифр нет в самое крайнее положение, что должно соответствовать самой большой звезде на кассете.Выставляем крайнее положение лапки переключателя, чтобы переключатель не попал в спицы колеса. Путем совмещений осей самой большой звезды на кассете и оси лапки переключателя.

7. Скидываем опять на самую большую скорость. Не забываем крутить педали  Цепь должна оказаться на самой маленькой звезде. Далее переключаем на одну скорость и крутим педали, если цепь не перескакивает или перескакивает не сразу значит вам нужно немного выкрутить регулировочный винт, который регулирует натяжение троса (получается мы натягиваем трос).

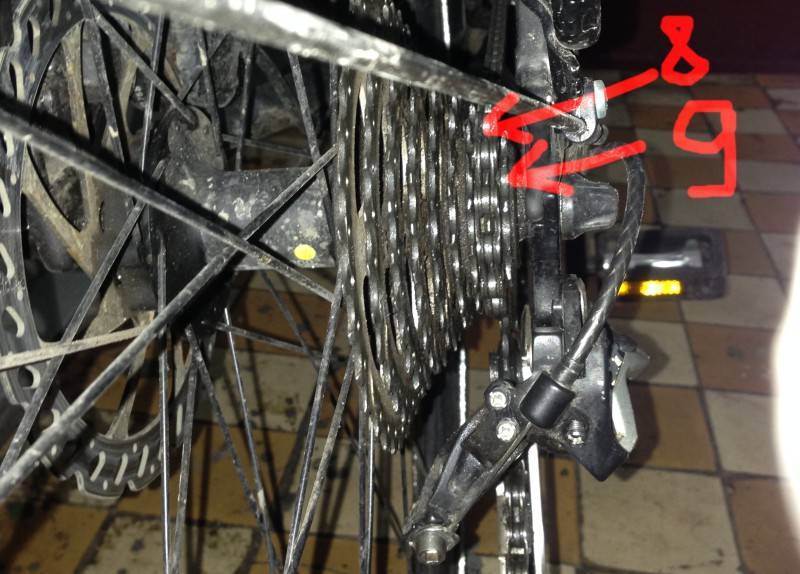

Далее опять проверяем и переключаем с самой большой скорости на одну ступень ниже (если 8 скоростная кассета, то с 8 на 7 скорость), если переключение произошло сразу, поздравляю вы настроили переключатель! Можете проверить, оставшиеся скорости также легко и четко будут переключаться как вверх так и в низ!

Цепь должна перескочить на соседнюю скорость. В моем случае это 9 скоростная кассета. Переключаю с 9-ки на 8-ку.

8. Настраиваем расстояние от самой большой звезды до ролика переключателя. Это расстояние должно быть около 4 мм, если расстояние будет больше четкость переключения будет снижена. За регулировку этого зазора отвечает регулировочный винт на переключателе. Выкручивая винт расстояние уменьшается, вкручиваем увеличивается. настройка производится на самой большой звезде соответствует цифре 1 на вашей манетке.

Разновидности покрышек

Различают несколько видов велопокрышек: зимние, грязевые, дорожные или полуслик, слик. Отличительными признаками служат специфический узор и количество протекторов на покрышках велосипеда.

Грязевые покупают для горных велобайков, для поездок по грунту, песку, щебню. Представляют собой шину с глубоким рисунком, большим количеством тесно расположенных друг к другу протекторов по всей поверхности соприкосновения резины и дороги.

Покрышки полуслик, имеют равномерный неглубокий рисунок протекторов по краям, а в центре узор из полосок, сочетающий в себе мелкие канавки или небольшие зацепы. Ориентированы на прогулки по городу, тропинкам в лесу или для лёгкого бездорожья.

Слик представляют собой велопокрышки со слабовыраженным рисунком протектора, поэтому небезопасны в дождливую погоду или при прохождении мокрой, грязевой массы. Зато будут отличным вариантом для городских заездов.

Возможные нюансы

Иногда поразительные результаты дает обычная промывка и смазка тросов и их рубашек. Практика показывает, что после этой операции делать переходы становится значительно легче. При обнаружении порванного тросика с частью расплетенных проволочек его следует немедленно заменить. Такая же ситуация с рубашкой, у которой наблюдаются повреждения.

Причиной неожиданных сбоев при перебросе передач могут быть две причины:

• Вырвало трос из фиксирующего болта механизма.
• На одном из концов рубашки продавилась заглушка.

Перед тем, как настроить на горном велосипеде задний переключатель скоростей, нужно проверить состояние петуха. Он может погнуться в результате падения или при езде по неровной поверхности. Выпрямлять деталь непосредственно на веломашине категорически нельзя, потому что рамка узла хрупкая, лучше демонтировать погнутый петух и выровнять его на металлической плите.

Какое давление должно быть в камере велосипеда

Величина этого параметра зависит от вида покрышки. Чтобы минимизировать риск повреждения велокамеры, нужно учитывать параметры покрышки велосипеда. Как правило, минимальное и максимально допустимое значения давления в камере нанесены на покрышку. Для хардтейлов этот параметр составляет 2,5-3,0 атмосфер. Для двухподвесных велосипедов он может быть повышен до 5,0.

Если колесо велика плохо накачано, вероятность нарушения целостности резины выше. Кроме того, ухудшается накат, ехать сложнее. Если колеса слишком перекачаны, то при езде по плохим дорогам усиливается тряска, проходимость становится хуже. Нужно также учитывать при оптимизации давления и собственную массу тела. Чем она выше, тем большее давление внутри колес должно быть.

Бортировка колеса велосипеда в домашних условиях

Станок для бортировки .

Если вы заядлый велосипедист и предполагаете, что в будущем еще не раз будете снимать/заменять покрышки на колесах своего велосипеда, то имеет смысл приобрести или сделать своими руками станок для бортировки. Он значительно упрощает дело. Однако, если его нет под рукой, а собрать колесо нужно срочно, можно обойтись и без него. Бортировка выполняется в такой последовательности.

1. Надеть на обод покрышку с одной стороны по указанному направлению движения.
2. Накачать камеру не до конца, вставить ее в обод.
3. Заправить «сосок» в специальное отверстие на ободе.
4. Заправить шину в обод с помощью монтажной лопатки, начиная от «соска».
5. Проверить правильность положения камеры: она не должна быть нигде пережата, чтобы не лопнуть в ходе накачивания.
6. Еще чуть-чуть накачать камеру, закрепить колесо на велосипеде.
7. Закачать колесо воздухом до конца, поставить на место цепь, зафиксировав тормозные колодки.

Мы рассмотрели основные нюансы и «подводные камни» процесса разбортировки/бортировки велосипедного колеса, а также проанализировали причины износа колес и узнали, как заклеить камеру велосипеда. Напоследок хотелось бы дать еще один важный совет. Чтобы путешествие на велосипеде оказалось по-настоящему безоблачным и не омраченным ничем, берите с собой в дорогу на всякий случай ремонтный комплект и монтажные лопатки. Удачи!

Как установить покрышку?

Помещаем камеру в шину. Необходимо убедиться в том, что она не перекручена. Для этого её слегка накачиваем насосом. Надеваем покрышку. Делать это нужно аккуратно с помощью съёмника. Сначала вкладываем внутрь обода одну сторону. Затем нажимаем на клапан в золотнике, спускаем воздух и надеваем лопаткой шину с другой стороны

Надо проверить, правильно ли стала камера, и медленно её накачать, обращая внимание на то, ровно ли стала шина. Ставим колесо на место

Надеваем цепь, фиксируем тормоза.

В замене нет ничего сложного. С этим могут справиться даже новички. Главное, помнить, что делать всё нужно аккуратно. Покрышки постоянно требуют замены, а от проколов, вообще, уберечься трудно. Поэтому немного усилий и времени, наличие необходимых инструментов — и заменить покрышку не составит труда.

Если ниппель вышел из строя, необязательно менять камеру: ремонт ниппеля велосипеда можно выполнить самостоятельно и бесплатно. Стоимость новой детали невысокая. Давайте разберёмся, как поменять ниппель велосипеда и что делать, если поломка вас застала вдали от дома.

Рассказываем о том, как правильно ездить на велосипеде: правила дорожного движения и способы эффективного похудения.

Даже самые аккуратные велосипедисты рано или поздно сталкиваются с тем, что необходимо менять тормозные дисковые колодки для велосипеда. Работа это хоть и несложная, но требует определённых познаний.

Чем смазать подшипники задней и передней втулок

Для смазки подшипников передней и задней втулок велосипеда можно использовать любые густые типы смазок для подшипников в автомобилях. Например, неплохо подойдет Литол-24 или ЦИФТИМ-201,158. Конечно, никто не запрещает вам купить специализированные велосипедные смазки для подшипников, например, от компании Shimano, которые великолепно справляются со своими задачами. Но если честно, то особо разницы (кроме цены) я не заметил.

А вот то, чем нельзя смазывать подшипники втулок на велике: WD-40, моторные автомобильные масла, масла для швейных машинок, для смазки цепей велосипеда и прочие жидкие смазочные материалы.

Как заменить покрышку на велосипеде

Существует множество производителей, которые предлагают большое количество моделей покрышек. Рисунки протекторов бывают симметричные или асимметричные. В первом варианте ставить на велосипед их можно любой стороной. Во втором обычно протекторы имеют направленность в ту или иную сторону.

Некоторые производители маркируют покрышки стрелками и надписями Front (вперёд) и Rear (назад). В них сразу видно направление. Существуют также модели только для переднего или только для заднего колеса. Об этом гласят соответствующие надписи и стрелки. Если не выполнять рекомендации изготовителей, то это приводит к плохому сцеплению с дорогой, ухудшению управления велосипедом и быстрому износу покрышек велосипеда.

Установка шины на обод

На некоторых моделях V-образного типа отсутствуют маркировки и стрелки. Тогда специалисты рекомендуют ставить на переднее колесо шины с остриём назад (/), а на заднее — с остриём вперёд (/). Это обуславливается тем, что задние колёса выполняют функцию сцепления с дорогой, и поэтому должна упираться в дорогу «ножками». А передние — выполняют больше процесс торможения, и «ножки» на рисунке должны смотреть вперёд.

Эти рекомендации предназначены для езды на велосипеде по неасфальтированной дороге. Если же ездить по шоссе, то варианты направленности стрелок имеют незначительную функцию. При увеличении проходимости и сцепления с дорогой можно поставить обе резины остриём вперёд.

Настройка заднего амортизатора

Большинство городских самокатов способны выдержать нагрузку до 100 кг. Это означает, что кататься на них могут и дети, и взрослые. Само собой разумеется, что у разных райдеров тоже разный вес, а значит, и нагрузка на амортизаторы будет разной. По этой причине можно регулировать эластичность заднего амортизатора.

Например, если ребенок катается на велосипеде, амортизатор можно сделать мягче для большего комфорта. Если едет взрослый человек, то с мягким амортизатором самокат может проседать и цепляться днищем за асфальт.

Что делать в этом случае?

1. Нам понадобится накидной ключ с насадкой на 13 мм.
2. Переворачиваем самокат и ищем большую пружину, которая находится ближе к заднему колесу.
3. На конце этой пружины есть головка болта, которую мы и будем крутить.
4. Поворачиваем вправо — сжимаем пружину, увеличивая тем самым жесткость амортизатора.
5. Поворачиваем налево — ослабляем пружину и ослабляем жесткость амортизатора.
6. Ротовая часть для накидного ключа на 13 мм. Для регулировки амортизатора в задней части скутера.
7. Отрегулируйте натяжение амортизатора скутера. Влево — ослабить. Направо — усиление.

Технические характеристики

Основные технические характеристики:

1. Электросамокат складного типа.
2. Максимальный вес груза: 150 кг.
3. Длина: 1,07 м.
4. Ручной, ножной и дисковые тормоза.
5. Амортизаторы.
6. Максимальная скорость: 20,8 км/ч.
7. Мощность: 250 Вт.
8. Емкость аккумуляторной батареи (АКБ): 5.3 Ач.
9. Напряжение работы: 42 В.
10. Среднее время полной зарядки: 125 минут.
11. Пробег: 20 км (при полном заряде).
12. Bluetooth 4.0.
13. Угол подъема в градусах (максимальное значение): 12.
14. Подножка.
15. Чехол.
16. Плечевой ремень.
17. Масса самоката: 13,3 кг.
18. Число колес: 2.
19. Диаметры переднего и заднего колес: 200 мм.

Ручной тормоз работает по такому же принципу, как и на велосипеде. При нажатии рычага на рукоятке натягивается стальной трос, отходящий к тормозной колодке. Торможение дисковыми тормозами происходит при помощи колодок, которые прилегают к тормозному диску. Тормозной диск крепится к втулке колеса. При ножном тормозе, который совмещается с задним крылом, происходит безопасное торможение. Амортизатор применяется для смягчения ударов во время движения по неровностям дороги.

Расстояние, пройденное электросамокатом QiCycle EUNi Electric Scooter pro version, зависит от емкости аккумуляторной батареи, которая измеряется в ампер-часах (Ач). Подножка в виде рычага, которую можно убирать, используется для постановки самоката в вертикальном положении.
