Инструкция по ремонту электрооборудования Yamaha Jog

Особенности настройки карбюратора 4 х тактного скутера

Регулировка карбюратора скутера 4т вполне возможна своими руками и не должна вызывать никаких сложностей, главное – действовать согласно описанной выше инструкции. Не всегда отрегулировать, карбюратор на скутере 4т получается сразу. Придется запастись терпением: возможно, процедуру придется повторить несколько раз, пока вы не получите устраивающий вас результат. От того, как правильно настроить карбюратор в скутере 4т, зависит ровность работы двигателя, способность техники заводиться в холодную погоду и то, какой будет износ поршневой.

Скутеры 4т обычно оснащаются похожими моделями карбюраторов, поэтому схема регулировки карбюратора VLC, описанная выше, применима и к другим разновидностям устройств.

Причины регулировки

Говорят дыма без огня не бывает. Эта народная мудрость подходит и для нашего случая. Не нужно лезть в карбюратор, если на то нет причин. Какие причины могут быть? Приведем основные из них:

свечу зажигания вечно заливает;
двигатель работает с перебоями, глохнет.

Также регулировка карбюратора необходима при длительном использовании бензина низкого качества, загрязнённый воздушный элемент. Перейдем непосредственно к регулировке карбюратора Ямаха Джог.

Для начала тщательно промываем карбюратор

Особое внимание уделяем всем каналам, куда поступает бензин. Если уж руки дошли к ремонту карбюратора, то заодно можно поменять свечу зажигания

Кроме этого, воспроизводим замену воздушного элемента. После вышеуказанных действий, приступаем к регулировке. Обратите внимание на старую свечу зажигания, она может о многом «сказать». Белая свеча – смесь белая, черная-богатая. Это приводит к чрезмерному расходу топлива, загрязнению каналов.

Для просмотра онлайн кликните на видео &cudarrr;

Yamaha Подключаем коммутатор 5 проводов к генератору 6 проводовПодробнее

Подключение камутатора Yamaha Jog (3kj) когда нет искрыПодробнее

Как подключить проводку на искру ямаха джогПодробнее

Как сделать простую проводку на искру: YAMAHA JOG VINO SLIDER AEROX и другие 2т мопеды!Подробнее

Очень Простая Проверка генератора Скутера CDI.Подробнее

Как проверить снятый генератор скутера и магнито индукционный датчикПодробнее

Основы устройства проводки на скутере/пара советов по проводке на yamaha jogПодробнее

Снимаем генератор Ямаха джог.Подробнее

Коммутатор. Как снять отсечку на Yamaha jog. Увеличение оборотов двигателя. Увеличение скорости.Подробнее

Коммутатор 5 BM YAMAHA 8 пинПодробнее

Статор генератора Yamaha JOG 50 51 катушек, 5 проводов EVO. Подробнее

Некоректная работа генератора 2jaПодробнее

Тюнинг Yamaha Jog (Mazafaka) Ставим тюнинг коммутатор!Подробнее

Статор генератора Yamaha JOG 50 61 катушек, 6 проводов MAN. Подробнее

Регулировка карбюратора Ямаха Джог

Допустим, вы почистили ваш карбюратор и готовы к его настройке. Соберите все в обратном порядке и заведите ваш скутер. Чтобы он работал на холостых оборотах необходимо его настроить винтом на карбюраторе. На Ямаха джог он находиться в прямом положении, немного наклоненный винт отвечает за качество смеси. Для начала нужно закрутить оба винта на максимально возможное положение. Далее открутите винт оборотов на нужную вам частоту (слушайте двигатель и если колесо не крутиться, а скутер работает – холостой ход настроен) и параллельно откручивайте жиклер качества смеси, но сделать это нужно не больше чем на ¼ полного оборота.

Что делать если карбюратор на настроился?

Если вы правильно проделали указанные выше рекомендации, но это не помогло и ваш скутер чувствует себя плохо, давиться и имеет провалы в работе, вам нужно еще немного регулировки. Рекомендуется еще на ¼ оборота открутить жиклер качества смеси, и посмотреть на результат. В конечном итоге можно разобрать карбюратор и найти иглу золотника. Ее придется опустить на одно деление, но тогда есть вероятность потери мощности скутера.

Если вам эти рекомендации кажутся слишком сложными, не стоит отчаиваться, ведь для всех регулировка карбюратора очень сложная работа и поэтому точно здесь угадать не получается. Но мы постараемся облегчить вам задачу, предоставив видео, где специалист учит регулировать карбюратор ямаха джог.

Снятие и чистка карбюратора

Для того, чтобы снять карбюратор со скутера, первым шагом снимаем весь пластик, который мешает получить доступ к карбюратору (обычно приходится снимать сиденье и пластик под сиденьем). Затем отсоединяем топливные и маслянные шланги (масляные есть только на 2-х тактном скутере), контакты пускового обогатителя. После этого откручиваем болты крепления карбюратора к двигателю.

Теперь после того как карбюратор удалось снять, необходимо очистить его наружную поверхность от грязи и пыли. Можно промыть в бензине и вытереть сухой тряпкой.

Следующим шагом осуществляем частичную разборку карбюратора, а именно: откручиваем болты крепления крышки поплавковой камеры (2 болта), затем аккуратно снимаем поплавок, чтобы не погнуть пластину. Саму крышку поплавковой камеры промываем очень тщательно изнутри. Теперь уже можно приступать к самой чистке внутренней части карбюратора скутера.

2 простых способа почистить карбюратор:

1) Промываем в бензине, затем осуществляем продувку с помощью компрессора с насадкой в виде заострённого кончика (это позволит эффективно продуть все каналы).

2) Покупаем балончик с жидкостью для очистки карбюратора. Тщательно прочищаем все каналы и жиклёры карбюратора. Балончик также заменяет компрессор, поскольку жидкость из него подаётся под большим давлением, что позволяет эффективно очищать мелкие каналы.

Особое внимание при очистке необходимо уделить всем каналам и жиклерам (жиклёры при очистке откручиваем). Пусковой обогатитель также снимаем и прочищаем его каналы. Высушивать внутренние части карбюратора не нужно

Теперь можем одевать поплавок и осуществлять сборку карбюратора в обратном порядке

Высушивать внутренние части карбюратора не нужно. Теперь можем одевать поплавок и осуществлять сборку карбюратора в обратном порядке.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

Сбитое зажигание – причина отказа двигателя

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга

Стоять они должны горизонтально.

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

Принцип работы карбюратора скутера Yamaha Jog и его ремонт

Карбюратор – это основной элемент топливной системы практически на всех 2-х тактных скутерах. Рано или поздно владельцы скутеров сталкиваются с проблемой, которая касается ремонта карбюратора. Зачастую речь идет именно о регулировке карбюратора.

Во многих случаях владельцы скутера боятся собственноручно устранять данную проблему. Это обосновывается на недостаточных знаниях устройства карбюратора. Далее в статье попытаемся поэтапно разобрать регулировку карбюратора на скутере Ямаха Джог. Топливный элемент на скутерах Ямаха имеет простую конструкцию. Поэтому, во время его регулировки не должно возникнуть каких-либо проблем даже у новичка.

Подготовительные меры

Первым делом, перед началом ремонтных работ, необходимо запустить двигатель скутера. Дать ему поработать минимум 5 минут. Можно регулировать карбюратор после поездки на скутере, когда температура основного силового агрегата (двигателя) не упала. Настоятельно не рекомендуется заниматься регулировкой карбюратора на холодном двигателе.

Причины регулировки

свечу зажигания вечно заливает;
двигатель работает с перебоями, глохнет.

Для начала тщательно промываем карбюратор

Особое внимание уделяем всем каналам, куда поступает бензин. Если уж руки дошли к ремонту карбюратора, то заодно можно поменять свечу зажигания. Кроме этого, воспроизводим замену воздушного элемента

После вышеуказанных действий, приступаем к регулировке. Обратите внимание на старую свечу зажигания, она может о многом «сказать». Белая свеча – смесь белая, черная-богатая. Это приводит к чрезмерному расходу топлива, загрязнению каналов

Кроме этого, воспроизводим замену воздушного элемента. После вышеуказанных действий, приступаем к регулировке

Обратите внимание на старую свечу зажигания, она может о многом «сказать». Белая свеча – смесь белая, черная-богатая

Это приводит к чрезмерному расходу топлива, загрязнению каналов.

Разборка карбюратора

Перекрываем поступление бензина в карбюратор. Этого можно достичь, отсоединив топливный шланг. Далее отвинчиваем специальное отверстия для дренажа бензина и стачиваем его в любую посудину.
После отвинчиваем винт качества смеси и дроссельной заслонки.
Отсоединим отвинченные детали.
Извлекаем обогатитель, поплавочную камеру.

Собрать карбюратор можно по обратному алгоритму. Помним, что разборка карбюратора необходима только при забитых каналах. После чистки, переходим к регулированию карбюратора.

Запускаем двигатель на холостых оборотах.
Винт качества смеси и холостых оборотов закручиваем на максимум.
Затем на ¼ оборота попускаем эти два винта. Одновременно наблюдаем за работой двигателя. Если оборотов слишком много, попускаем винт качества смеси ещё на ¼ оборота.

В завершение хотелось бы сказать, что первое «знакомство» с устройством карбюратора может быть неудачным. Поэтому, процесс будет протекать результативней с более опытным другом. Также рекомендуется просмотреть обучающее видео, касающееся регулировки карбюратора. Можно конечно купить новый карбюратор на Ямаха Джог, но к этому следует прибегать только при механических повреждениях старого карбюратора.

Регулировка уровня топлива

Поплавковая камера позволяет иметь в карбюраторе постоянный поток топлива, который всегда пополняется, но важно учитывать, что нельзя иметь переизбыток бензина в поплавковой камере. Сливается бензин при помощи специального шланга, идущего от камеры, проверить количество топлива придется на работающем двигателе. Поднимите шланг выше карбюратора, как показано на картинке ниже, и посмотрите уровень топлива

Он должен не сильно отличаться от отметки, указанной на картинке. На игле внутри поплавковой камеры располагается усик держателя, им можно регулировать количество топлива внутри поплавковой камеры

Поднимите шланг выше карбюратора, как показано на картинке ниже, и посмотрите уровень топлива. Он должен не сильно отличаться от отметки, указанной на картинке. На игле внутри поплавковой камеры располагается усик держателя, им можно регулировать количество топлива внутри поплавковой камеры.

Это интересно: Рекомендации, которые могут помочь в вопросе шумоизоляции машины

Учтите также тот факт, что перед процедурой настройки карбюратора следует иметь только качественный бензин с нормальным октановым числом. В противном случае придется полностью слить плохой бензин не только с бензобака, но и поплавковой камеры, на ней должен быть специальный сливочный винт.

Распиновка генератора yamaha jog

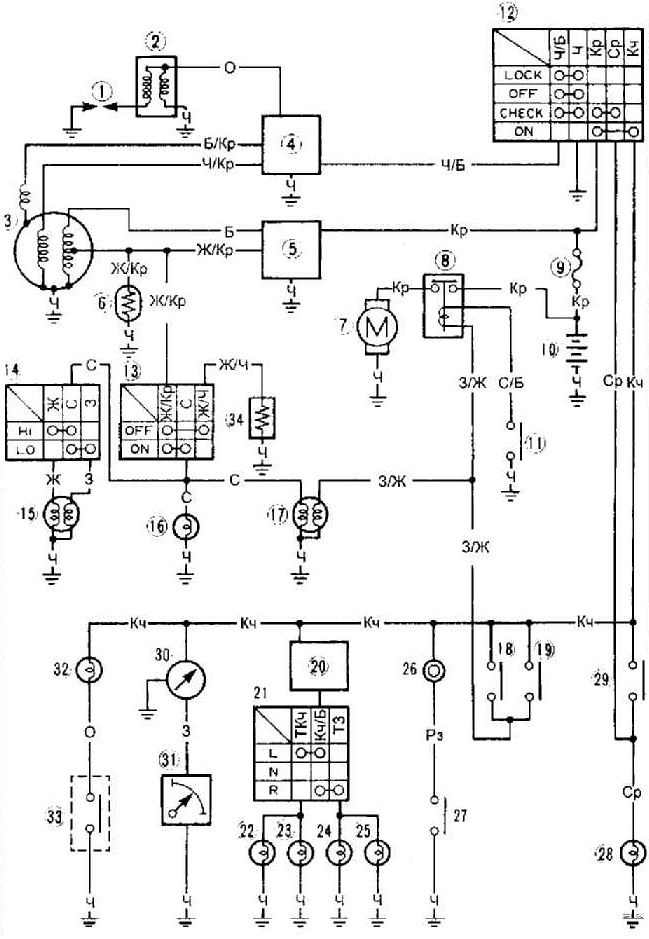

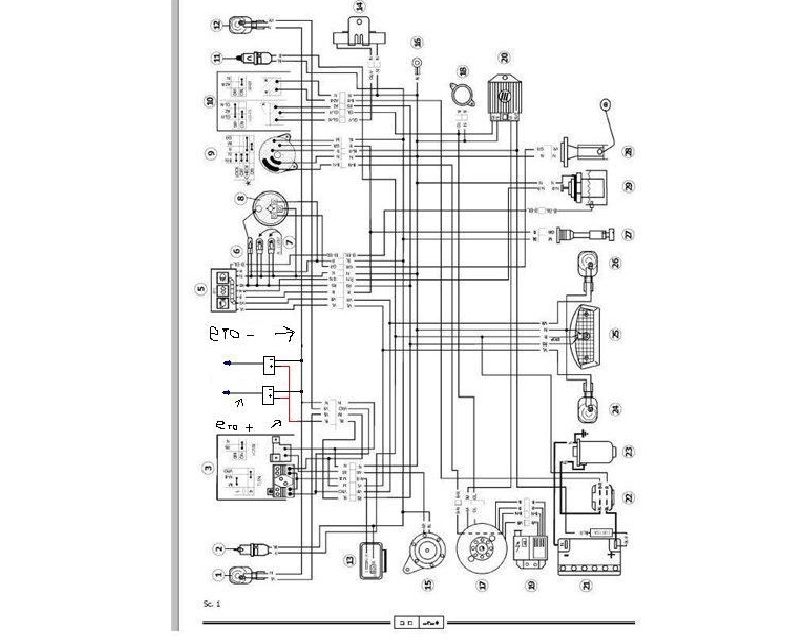

Электрическая схема скутера Yamaha Jog

Качественные схемы скутеров и мотоциклов Yamaha ,каталог схем для ремонта и обслуживания данной техники

в домашних условия своими руками, для того чтоб увеличить схему нажмите на неё .

14.переключатель света фар

16.лампа подсветки приборов

17.задний фонарь и стоп-сигнал

18.рычаг переднего тормоза

21.выключатель сигналов поворота

22.левый передний сигнал поворота

23.левый задний сигнал поворота

24.правый задний сигнал поворота

25.правый передний сигнал поворота

27.выключатель звукового сигнала

28.контрольная лампа уровня масла

30.датчик указателя уровня топливо

31.указатель уровня топлива

32.контрольная лампа превышения допустимой скорости

33.датчик превышения допустимой скорости

коммутатор на скутер ямаха

ремонт двигателя Yamaha Jog

Как Отрегулировать Карбюратор На Скутере Ямаха Джог

Yamaha Кардиохирургическая коррекция углерода

Многие владельцы скутеров сталкиваются с такой проблемой, как отрегулировать карбюратор. На первый взгляд, это может показаться сложной задачей, однако карбюратор У Yamaha Jog Scooter есть дизайн, который поймет даже новичок.

Регулировка карбюратора скутера Yamaha не выполняется на холодном двигателе. Лучший вариант. отрегулировать карбюратор после поездки, пока двигатель не остынет и не прогреет его. Режим холодного двигателя повлияет на качество углеродного регулирования.

Регулировка карбюратора должна выполняться, если состояние свечи зажигания является подозрительным, если двигатель не тянет или постоянно задерживается. Там может быть несколько проблем. Это качество смеси, которая подается в двигатель, и загрязнение воздуховодов фильтра и карбюратора, а также проблемы с искрой.

Во-первых карбюратор должен быть промыт, все каналы должны быть промыты, а свеча зажигания заменена, если это возможно. Также очистите или замените воздушный фильтр. После устранения всех физических проблем мы начинаем регулировать качество смеси. Табличка на старой свече показывает, насколько правильно или неправильно отрегулирована смесь.

Если свеча белая, смесь плохая. Это может привести к более быстрому износу двигателя. Если свеча черная, наоборот, смесь богатая. А это дополнительный расход топлива и засорение воздуховодов.

READ Какой Антифриз Заливать В Geely Emgrand Ec7

Регулировка карбюратора на скутере 2T

От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.

Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.

Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.

Как установить угол опережения (видео)

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Yamaha Jog. Инструкция по устройству, техническому обслуживанию и ремонту.

wile
December 20, 2009
23:28

Общие инструкции по ремонту

Описание и технические характеристики

Рекомендации по техническому обслуживанию

Некоторые рекомендации по управлению скутером

Водные аквариумные растения Апоногетоны

Техническое обслуживание и общие процедуры проверки и регулировки

Периодичность технического обслуживания

Кузовные элементы. Снятие и установка.

Регулировка троса газа

Регулировка частоты вращения холостого хода

Замена трансмиссионного масла

Очистка воздушного фильтра

Проверка давления конца такта сжатия

Регулировка привода тормозов

Проверка давления в шинах

Проверка тормозных накладок

Проверка рулевой колонки

Снятие и разборка двигателя

Сборка силового агрегата. Сборка и установка коленчатого вала.

Сборка и установка магдино (генератора)

Сборка и установка главной передачи

Сборка и установка электростартера

Установка сцепления, шкивов и клинового ремня

Установка поршня, цилиндра, головки цилиндра

Проверка и ремонт силового агрегата

Сборка и установка карбюратора

Отопительная печь своими руками

Переднее колесо и передний тормоз

Заднее колесо и задний тормоз

Передняя вилка и рулевая колонка

Проверка замка зажигания

Меры предосторожности при замене ламп

Системы запуска и зажигания

Керамзитобетонные блоки оптом с доставкой

АДМИНЫ НЕ УДАЛЯЙТЕ, ВЕДЬ НЕ ВСЕ ЗНАЮТ КАК СДЕЛАТЬ СВОЙ МОПЕД, В ССЫЛКЕ ВСЕ ПОДРОБНО РАСПИСАНО!

breakaway5229
April 02, 2010
14:15

купил вчера артистик спец

кунижку такую куплю сегодня)

но,его весь нужно чистить

подскажите что и чем прочищать.

saul
April 02, 2010
14:18

breakaway5229
April 02, 2010
14:19

saul
April 02, 2010
14:21

Не ну серьёзно, зачем эта тема?

Разобрал посмотрел, практика нужна, а не теория

и выше перечислены такие бредовые категории это ж пипец

geocentric
April 05, 2010
17:57

“Керамзитобетонные блоки оптом с доставкой” – вот этот пункт особенно нужен. =)

saul
April 05, 2010
17:58

“Водные аквариумные растения Апоногетоны”

_2^journal@
April 19, 2010
15:17

Очень нужна! спасибо што сделал))

spore
June 04, 2010
08:10

Народ,вопрос может тупой,но я не знаю. Зашел в магазин значится. Увидел Yamaha Jog Artistic. Поглядел,ценник вроде норм,внешний вид тоже. Не заводил конечно. Пробег там черт знает какой,кажись второй круг уже.

Смутило то,что стрелка датчика бензина зависла по середине. Это так у всех или она внизу должна быть? Из опыта владения Китаем,да и другой техникой,делается вывод,что стрелка то должна показывать Е когда питания нет. Хотя японцы может че придумали тогда? Для понта например =)

sophomore7298
June 04, 2010
10:41

У меня после падения тоже стала на середине при выключеном зажигании. Хотя при включеном отоброжается истиное количество бензина.

handgun1356
October 14, 2010
12:38

на японцах хоть выключай зажигание все равно будет показывать топливо

psychopomp197601
March 16, 2011
18:34

lou
March 17, 2011
11:24

У меня есть такая книга) когда мопед покупал продавец ее сунул)

conformation9112
February 08, 2012
14:55

Вопросик возник. Возможно ли, если возможно то где, купить новые сальники на вилку jog poche?

Новую вилку не хочется покупать, а новые втулки не проблема

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора.
К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической.
Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания.
Та, что находится под ней, также соединяется с минусовым проводом (массой).
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор.
К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Двигаемся слева направо, сначала верхний ряд, затем нижний.
Здесь провод от датчика генератора идет, как и в предыдущем варианте.
Далее идет провод катушки зажигания.
И в конце «глушилка» замка зажигания.

Первые две клеммы – минусовой провод, «масса».
К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

Оранжевый должен вести к катушке зажигания и генератору.
Черный – к замку зажигания.
Фиолетовый – датчик Холла.
Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Как перепрошить роутер мтс
Как подключить коммутатор на урал
Как включить wifi на стиральной машине lg f2h5hs6w
Настройка роутера keenetic 2110
Настройка iptv мтс через роутер

Инструкция по ремонту электрооборудования Yamaha Jog

Особенности настройки карбюратора 4 х тактного скутера

Причины регулировки

Для просмотра онлайн кликните на видео &cudarrr;

Регулировка карбюратора Ямаха Джог

Что делать если карбюратор на настроился?

Снятие и чистка карбюратора

Принцип работы зажигания в двигателе 4-х тактного скутера

Сбитое зажигание – причина отказа двигателя
