Инструкция как правильно поставить поршень на скутер самостоятельно?

Как правильно установить кольца на поршень двухтактного скутера

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.

В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

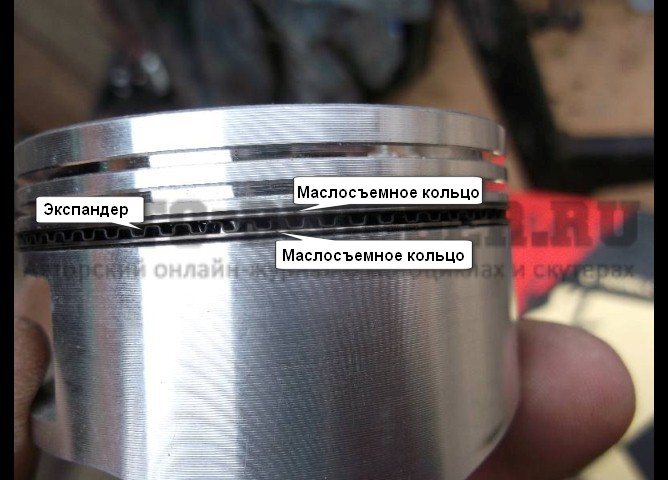

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца

Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать

Эти манипуляции нужно проводить аккуратно

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо)

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Вы также можете ознакомиться с другими статьями на тему:

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

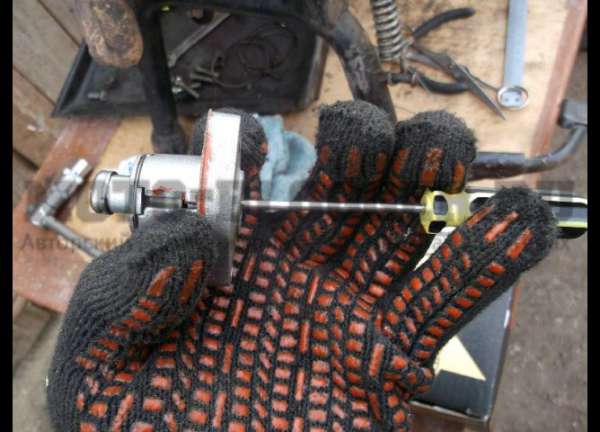

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Как поставить поршень на скутер?

Этим вопросом интересуются тысячи людей, которые сталкиваются с проблемой – замены поршня на скутере или целой поршневой группы. Всем известно, что поршень играет важную роль в двигателе, поэтому от его технического состояния зависит резвость Вашего двухколесного друга. В этой статье мы постараемся дать подробную информацию о том, как правильно поставить поршень, а также наглядно покажем несколько видов поршней с различными метками и обозначениями.

Просматривая множество форумов, можно увидеть темы, где люди устанавливают поршень на скутер «как попало», в результате запуска двигателя у них ломаются поршневые кольца, или гнутся клапана на четырехтактных двигателях. Чтобы не попасть в такую ситуацию, прежде чем ставить поршень в двигатель — необходимо вначале осмотреть сам поршень и разобраться какие на нем имеются надписи или обозначения.

Метки на поршне четырехтактного (4Т) скутера.Независимо от объема двигателя, будь это 50 или 150 куб. четырехтактный скутер – на поршнях имеется метка IN , которая означает ВХОД (ВПУСК) .

Именно этой меткой поршень должен быть установлен к впускному коллектору.

Метки на поршне двухтактного (2Т) скутера.На двухтактных скутерах существует несколько обозначений (меток), т.е. на каждой модели скутера – поршень маркируется индивидуально. Также обстоят дела и с производителями поршней, одни могут наносить надписи на поршень, а другие просто стрелку. Ниже разберем самые распространенные обозначения на поршнях.

Например, на поршне скутера Honda Dio присутствует надпись EX , которая обозначает ВЫПУСК (ВЫХЛОП) . Именно этой меткой поршень должен быть установлен к ВЫПУСКНОМУ окну на цилиндре.

Далее рассмотрим пример метки на скутере Yamaha Jog. Это как раз тот случай, где на поршне нанесена СТРЕЛКА . Именно этой стрелкой поршень устанавливается тоже к ВЫПУСКНОМУ окну на цилиндре.

Перейдем к следующему примеру – метка на поршне скутера Suzuki AD-50. Тут тоже все просто, как и в предыдущем примере – поршень имеет СТРЕЛКУ , которая указывает на ВЫПУСК . Т.е. по аналогии с предыдущим примером, поршень ставим этой стрелкой к ВЫПУСКНОМУ окну.

Подводя итоги статьи, выделим немаловажное уточнение, а именно по поводу меток на двухтактных поршнях. К сожалению не все производители поршней придерживаются единого стандарта маркировки, поэтому можно встретить двухтактный поршень, на котором будет метка IN, в таком случае это уже будет означать ВПУСК. Т.е

в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну

Т.е. в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну.

Чтобы быть точно уверенным в правильности установке поршня, необходимо взять поршень и вставить его в цилиндр, ориентируясь на описание по меткам. Необходимо посмотреть не находятся ли замки поршневых колец напротив выпускного окна. Если замков не видно в выпускном окне (при перемещении поршня), то поршень установлен правильно.

Что нужно знать, приобретая новые поршни?

При подборе нового поршня обязательно проверяйте его форму – она должна быть конусной. Расширение поршня при нагреве происходит неравномерно (больше всего на днище, меньше – на юбке), поэтому под воздействием высоких температур конус превращается в правильный цилиндр.

Степень конусности зависит от теплового режима двигателей – чем он выше, тем больше разница диаметров в верхней и нижней части поршня.

На днище поршня указан его диаметр в районе поршневых колец. Однако при выборе новой детали лучше ориентироваться на другую величину – диаметр нижней части юбки. В таком случае обкатка пройдет быстрее и безопаснее.

Зазор между нижней частью юбки поршня и стенками цилиндра должен составлять от 0,05 до 0,1 мм. Точное значение зависит от объема цилиндра и указано в мануале двигателя.

Правильность зазора между поршнем и цилиндром проверить несложно: после нагрева деталей до 150 С поршень опускают в гильзу и следят за его положением. При нормальном зазоре поршень не падает и не заклинивает, а плавно опускается под тяжестью собственного веса.

Выбирая поршни, обращайте внимание на фирму и материал. Дешевые алюминиевые комплекты от неизвестных производителей – вряд ли хороший вариант. Недорогие сплавы, из которых изготавливают такие поршни, не содержат кремния, придающего им прочность, а также не имеют должного теплового расширения

Недорогие сплавы, из которых изготавливают такие поршни, не содержат кремния, придающего им прочность, а также не имеют должного теплового расширения.

Поршни из качественных износостойких материалов обеспечат отличные рабочие характеристики двигателя и позволят существенно увеличить межсервисные интервалы.

Для обработки деталей двигателя существует специальное твердосмазочное покрытие – MODENGY Для деталей ДВС. Он подходит как для промышленного применения, так и для частных случаев нанесения.

Состав с высокодисперсным дисульфидом молибдена и графитом предотвращает появление задиров на юбках поршня, может использоваться как для создания нового защитного слоя, так и для восстановления изношенного заводского покрытия.

Применение MODENGY Для деталей ДВС способствует уменьшению шума при работе двигателя, повышению его КПД и снижению расхода топлива.

Аэрозольный баллон позволяет наносить состав быстро и равномерно. Покрытие высыхает при комнатной температуре, что очень удобно для гаражных условий.

Перед использование материала поверхности необходимо подготавить с помощью Специального очистителя-активатора MODENGY – он гарантирует отличную адгезию покрытия и долгий срок его службы.

Установка натяжителя цепи ГРМ

( 1 оценка, среднее 4 из 5 )

Особенности снятия и установки

Первое правило. При выполнении работ необходимо обязательно соблюдать чистоту. Перед демонтажем силового агрегата следует отправиться на мойку и удалить все остатки засохшей грязи и пыли с помощью мойки высокого давления. Используя специальное чистящее средство, промывается корпус двигателя. Горячий мотор мыть нельзя, поскольку резкий перепад температуры негативно сказывается на двигателе. Обязательно отключайте аккумуляторную батарею. Как только корпус будет обработан, надо подождать некоторое время до тех пор, пока мотор не подсохнет. С помощью сжатого воздуха из компрессора удалите все капли воды, а также обработайте места соединения проводов.

Второе правило. Следите за тем, как стояли детали перед разборкой. Лучше всего использовать цифровой фотоаппарат или смартфон с хорошей камерой. На камеру делайте поэтапно фотографии разбираемых узлов.

Разборка

Для начала необходимо демонтировать силовой агрегат. Примечательно, что в некоторых моделях скутеров – к примеру, Хонда Дио до 1994 года выпуска, можно полностью заменить поршневую без снятия всего двигателя. Порядок разборки:

Открутите и снимите все детали, которые мешают демонтажу – тросики газа, заднего тормоза, шланги подачи топлива и масла, электрические шашки, амортизатор и так далее. В большинстве моделей двигатель фиксируется всего одним болтом к раме. Выкрутите его и выкатите двигатель. Снимите глушитель, воздушный фильтр, кожух цилиндра и генератора. Используя компрессор и щетку, полностью избавьтесь от пыли на цилиндре. Если в этом есть необходимость, снова вымойте цилиндр. Деталь должна быть идеально чистой. Выкрутите свечу и открутите гайки/болты, которые фиксируют головку цилиндра. Перед выполнением работ необходимо обязательно промыть все места, где присоединяется картер к цилиндру. Даже если двигатель все равно был помыт, под ребрами всегда останется песок и грязь. Снимая цилиндр, остатки грязи могут проникнуть вовнутрь кривошипной камеры. Выкрутите головку, а затем приступайте к демонтажу цилиндра. В некоторых случаях бывает так, что цилиндр прикипел и не хочет легко сниматься. Здесь необходимо подцепить его с помощью монтировки. Если вы обнаружили, что прокладки цилиндра отрываются кусками и прикипели к металлической поверхности, следует тщательно и аккуратно избавиться от них

Важно добиться максимальной ровности поверхности. При отсутствии прокладки под замену надо купить новую либо паронитовый лист и вырезать из него новую прокладку

Бывает и так, что в процессе ремонта владелец повредил алюминиевую прокладку, находящуюся между цилиндром и картером. Можно обойтись своими силами и сделать новую прокладку с помощью жестяной банки из-под колы. Но перед этим нужно полностью удалить все следы краски. Между стенками картера и шатуном следует проложить чистую ткань, чтобы избежать попадания инородных предметов в картер. При невыполнении этого требования в будущем с большой вероятностью выйдет из строя новая цилиндро-поршневая группа, а также сломается коленчатый вал. Чтобы выдавить палец, надо предварительно снять стопор от пальца поршня. Всегда помните о том, что палец сидит довольно плотно, поэтому придется приложить немало усилий для снятия. В процессе выталкивания пальца убедитесь в полном отсутствии боковой нагрузки на шатун. В противном случае придется приобретать новый, так как старая деталь в таком состоянии не подлежит дальнейшей эксплуатации. Делать операцию нужно так, чтобы поршень упирался в какой-либо предмет боком. Можно опереть на стенку, проложив кусок деревянного бруса. Снимите поршень и избавьтесь от сепараторного подшипника. Старую прокладку следует также демонтировать.

После выполнения всех работ по демонтажу и восстановлению цилиндро-поршневой группы необходимо выполнить установку в обратном порядке.

Шаг 3

Следующий шаг – надеть кольца на поршень. В связи с тем, что двухтактные двигатели вносят много путаницы, всегда следует отсчитывать кольца с верхней части поршня. Если на поршне есть два кольца, и мы не можем сразу надеть нижнее кольцо, сначала мы надеваем его на верхнюю канавку, а затем переводим его на нижнюю – стоит помочь иглой или булавкой.

Установка нижнего кольца через верхнюю канавку

В случае поршней с двумя кольцами следует также обратить внимание на то, имеет ли комплект два одинаковых кольца, или одно предназначено для установки в нижней канавке, а другое – в верхней. После вставки колец установите их замки так, чтобы в прорези были защелки для кольца

Неправильная установка замков практически невозможна, так как, случись такое, разместить поршень в цилиндре было бы попросту нереально.

Как установить поршень на скутер?

Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.

Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.

Снятие ЦПГ

Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:

Снятие двигателя, отсоединение проводов;
Удаление старого поршня;
Установка новой детали согласно требованиям;
Аналогичная сборка двигателя и подключение электрики и шлангов.

После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.

Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться

Это также касается установки поршневой, гайки затягиваются также

В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.

Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер

Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.

Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие

Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень. Установка цилиндра

Установка цилиндра

Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.

Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.

Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.

Установка поршня в блок цилиндров

Перед установкой поршня в цилиндр необходимо тщательно протереть ветошью шатунные шейки коленчатого вала, втулку цилиндров и провернуть коленчатый вал таким образом, чтобы шейка вставляемого поршня находилась в положении нижней мертвой точки (НМТ).
Вставьте вкладыш в нижнюю головку шатуна таким образом, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на головке шатуна.
Смажьте вкладыш машинным маслом, оденьте на поршень специальную направляющую оправку для сжимания колец и опустите шатун в цилиндр. Как правильно ставить поршень в цилиндр в соответствии с указателями написано выше. Если направляющей оправки нет, то сжимать каждое
колечко придется вручную, постепенно проталкивая поршень в цилиндр.
После того как поршень зашел в цилиндр, следует аккуратно установить нижнюю головку шатуна на шейку коленчатого вала. Вставляем в нижнюю крышку шатуна вкладыш так, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на крышке шатуна и смазываем вкладыш машинным маслом.
Установить крышку нижней головки шатуна с нижней частью коленчатого вала. На торцах нижней головки шатуна и крышке должны быть цифровые обозначения номера цилиндра.
Поставить нижнюю крышку шатуна таким образом, чтобы номера цилиндров на шейке и крышке были с одной стороны.
Закрепить крышку шатуна с умеренным усилием и установить предохранительные шплинты на болты.
