Очень часто меня спрашивают какой скутер лучше купить. Тут варианты могут быть разные и однозначного ответа иногда дать не возможно, Но во то что не стоит покупать так это скутер Сузуки сепия или адрес но в принципе к ним можно присоединить всю линейку скутеров 50 кубиков под эмблемой сузуки. За долгие годы ремонтов скутеров я составил собственный список недостатков этого скутера.

МИНУСЫ в общем:

— Капризный мотор с относительно низким сроком службы. — 92-й бензин не переносит вообще, 95-й — только хороший. — Слабовата рама. — Вялый разгон (хуже, чем у обычной Yamaha Jog). — Малый дорожный просвет из-за горизонтального двигателя. — Неудобный ремонт (к двигателю трудно подобраться без его демонтажа). — Часть деталей корпуса штампованные из стального листа, в местах сварки они ржавеют. — Рычажная вилка немного заваливает аппарат в поворотах.

МИНУСЫ в деталях: (даже не знаю с чего начать)

— Расположение карбюратора и воздушного фильтра. Если патрубок фильтра треснул или сочкачил с карбюратора и вы этого не заметили то ресурс поршневой двигателя после такой поломки 10-30км., так как с колеса накидаем песка и грязи.

— Конструкция лепесткового клапана очень часто подводит. сам корпус клапана текстолитовый и крепится к алюминиевому коллектору, при постоянных нагревах и охолождениях текстолитовый корпус клапана ведет и он начинает пропускать воздух мимо кассы как говорится.

— Подшипник коленвала со стороны вариатора подвержен быстрому износу из за высокой линейной скорости. Связано это с тем что у подшипника большой внутренний диаметр.

— Сальник коленвала расположен со стороны вариатора в трудно доступном месте, при его установки малейший перекос и рабочую часть сальника часто закусывает.

— Сам коленвал одно сплошное недорозумение. Слишком длинная цапфа со стороны вариатора, и слишком нагруженная, может привести к искривлению или обрыву. Щеки коленвала не смотря на балансировку все равно на высоких оборотах из за своей формы дают вибрацию

— Что бы снять магнит генератора нужен специальный съемник или универсальный, НО с обратным молотком. Сами магниты иногда откалываются.

— Что бы снять передний вариатор тоже нужен специальный ключ.

— Карбюратор очень капризный в настройках и к бензину, невозможно настроить качество смеси так как там стоит калиброванный жиклер.

— Привод маслонасоса не продуман вовсе, так как сделан из пластика или второпласта но не суть, он очень быстро выходит из строя даже оригинальный. В результате мотору требуется кап ремонт после такого сюрприза. (Советую сразу отключить масло насос и мешать бензин с маслом в баке)

ПЛЮСЫ:

— Пластмассовый бак. Не подвержен коррозии.

— Симпатичная выхлопная труба с никелированным муфлером

Может этот скутер и ездит нормально и долго когда сходит с конвейера, но в наших условиях, при нашем качестве бензина и масла, а также манерой езды, двигатель этого скутера обречен на пожизненный ремонт. Так что если у вас и возникла мысль приобрести этот скутер, то он должен быть в очень хорошем состоянии, и двигатель должен быть только заводской сборки.

Подытожим вышесказанное

Сперва лампочкой проверяем формирует ли коммутатор импульс или нет:

Если лампочка горит — коммутатор и модули обеспечивающие его работу 100% рабочие
Если лампочка не горит значит навернулся коммутатор или какой-нибудь модуль обеспечивающий его работу. И чтобы точно понять, что коммутатор неисправен нам нужно проверить все модули.
Если модули окажутся исправными, а коммутатор не будет формировать импульс значит он неисправен и вы его можете смело менять на новый

В заключении, хочется предостеречь вас от соблазна взять у кого-то заведомо исправный коммутатор и воткнуть его вместо своего. Да, таким экспресс-методом неисправный коммутатор определится сразу. Если он действительно был неисправен, то с заведомо исправным искра сразу появится.

Но как мы можем быть на 100% уверены в том, что с проводкой скутера полный порядок и в нее никто до вас не успел засунуть свою умную личность. А вдруг там что-то коротнуло или какой-нибудь бивень намутил проводку на свой лад и тогда рабочему коммутатору придет «полная попа». И будите потом покупать два коммутатора — один тому у кого попросили, второй — себе. А оно вам нужно?

Проверка коммутатора

Чтобы не терять попусту время — проверку стоит начинать с проверки электрического импульса, который накапливается в коммутаторе и в нужный момент поступает к катушке зажигания.

Берем контрольную лампочку и подключаем ее одним концом к зеленому проводу массы, вторым к черно-желтому проводу катушки зажигания. Крутим стартером двигатель.

Если лампочка гореть не будет — проверяем модули, которые обеспечивают работу коммутатора
Если лампочка загорится — коммутатор и модули обеспечивающие его работу исправны и причину отсутствия искры следует искать не в коммутаторе, а например в катушке зажигания, массе или проводах подводящих к ней ток

При исправном коммутаторе и модулях обеспечивающих его работоспособность лампочка мощностью 3Вт в режиме прокручивания двигателя стартером должна гореть в пол накала

Что такое зажигание на опережение

От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.

Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.

Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.

Как установить угол опережения (видео)

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

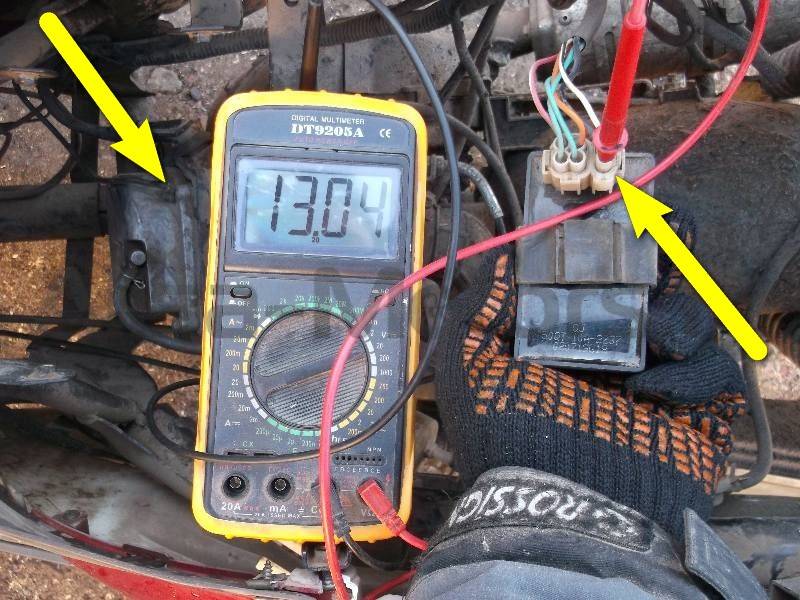

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

Если масса есть — тестер запищит
Если масса плохая — на дисплее тестера побегут цифры
Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

Если масса плохая — ищете в проводке обрыв или окисление
Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Регулировка уровня топлива в поплавковой камере.

Проверить уровень топлива в поплавковой камере можно при помощи прозрачной трубки, которая находится в самом низу карбюратора. Открутите сливочный винт,

поднимите трубку вверх противоположно карбюратору и проверьте уровень топлива

Обратите внимание, что уровень топлива надо проверять при рабочем двигателе скутера, при этом трубка всегда должна располагаться выше карбюратора. Уровень топлива должен быть чуть ниже бордюра крышки

Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах

Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах.

Следует заметить, если карбюратор долгое время не промывался и есть признаки загрязнения его каналов и жиклеров, если заливался или заливается бензин, с октановым числом меньшим, чем рекомендует завод изготовитель (например А-80), если установленные жиклеры и прочие детали не соответствуют рекомендованным заводом параметрам, то перед настройкой карбюратора надо это все устранить, так как дальнейшая регулировка будет лишь временной и вы не добьетесь требуемого результата.

Вы также можете ознакомиться с другими статьями на тему:

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Элементы цепи зажигания

Система зажигания — важный элемент в работе всего самоката. Он определяет искрообразование и точно рассчитанный импульс, вызывающий воспламенение топлива.

Схема зажигания скутера включает в себя множество компонентов, которые отвечают за конкретную работу.

Модуль зажигания CDI

Первым в списке компонентов стоит модуль CDI. Эта аббревиатура расшифровывается как Capacitor Discharge Ignition.

Модуль коммутатора выполнен в неразборном корпусе, поэтому в случае выхода из строя его заменяют на новый. К нему подключено 5 проводов, и они проложены по всей цепи зажигания самоката.

Устройство спрятано внутри самоката и к нему нелегко. Пластиковые крышки необходимо полностью снять.

Катушка зажигания

Функция этого элемента состоит в том, чтобы подавать быстрый импульс высокого напряжения на сигнал переключения. Он идет прямо к свече зажигания, где преобразуется в искру.

Катушка находится на правой стороне самоката-китайца и прикреплена к его опорной конструкции. Его легко узнать — он выполнен в виде пластиковой бочки. С обратной стороны подключен толстый провод. Именно она передает разряд по цепи с трансформатора на свечу.

Катушка закрыта резиновым кожухом, защищающим ее от грязи и пыли.

Свеча зажигания

Его задача проста — создать искру и зажечь смесь в баллоне. В скутере используется свеча зажигания A7TS.

Его расположение скрыто от глаз, но опытные владельцы знают, где его найти. Следуя высоковольтному кабелю, вы доберетесь до блока цилиндров и крышки свечи зажигания.

Резиновая прокладка защищает контакт от случайного электрического повреждения. Вы можете удалить его, потянув на себя с небольшим усилием. Не рекомендуется слишком сильно тянуть шнур — может сломаться колпачок.

Отвинтите свечу зажигания торцевым ключом. После его снятия проверьте цвет и состояние контактов. Показателем хорошей работы двигателя является коричневый цвет без следов нагара. Отклонение от нормы говорит о неисправности карбюратора.

Стартер

Стартер используется для легкого запуска двигателя скутера без использования педали акселератора. Стартер расположен в центре скутера, рядом с двигателем. Чтобы его открыть, необходимо удалить декоративный пластик.

Стартер подключается через реле стартера, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом резервуаре и соединен тремя трубками.

Индикатор напрямую подключен к датчику. Оба питаются стабилизированным током от выпрямителя. В случае проблем с индикатором проверьте подключение к цепи.

Напряжение подается только при включенном зажигании.

Реле поворотов

Выключатель используется для управления поворотными огнями. После закрытия кнопки реле отправляет импульсы тока с частотой 1 Гц.

Устройство находится под приборной панелью. Чтобы заменить реле, снимите пластиковую крышку.

Схема легко переключается. В случае поворота направо напряжение подается по синему проводу, который управляет соответствующими лампочками. Левое положение переключателя замыкает серую шину на оранжевую шину.

Двойные фонари в приборной панели подключаются параллельно проводам указателей поворота. Они указывают на то, что на определенной стороне самоката горит свет.

Звуковой сигнал

Назначение звукового сигнала всем понятно. На самокате он находится возле реле ограничителя.

Звуковой сигнал приводится в действие выключателем зажигания постоянного тока и приводится в действие кнопкой на рулевом колесе скутера. Компонент неразрушаемый, поэтому в случае выхода из строя его полностью заменяют.
