Реле-регулятор
Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц
.
Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.
Основными цепями схемы реле являются:
- Зеленый провод – общий.
- Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
- Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.
Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.
Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
А ларчик просто открывался: коммутатор Dio
Вчера столкнулся с проблемой подключения коммутатора от Dio 35 на Dio 34. В интернете толковой схемы не нашел, уж много разных схем и всякого рода колхоза, поэтому пришлось делать свою. Для начала посмотрел как стоит штатный коммутатор на моей 34-ке:
В нете нашел пару нормальных фото подключения на 35-ке:
Принципиального отличия в них по сути-то и нет. Вся разница сводится к тому, что на 35-й Dio коммутатор надо развернуть на 180°, а подключать аналогично 34-й. В результате родилась такая вот банальная схема:
Т.к. мой дырчик разобран, пришлось проверять опытным путем на скутере знакомого. Все работает.
P.S. У кого есть 5-й розовый провод с диода стабилитрона замка зажигания, то можно не париться, без него и так всё спокойно работает.
Другие записи в этом бортжурнале
ДВС: Ч.3. Всё же собрал
После сборки вариатора, стал вопрос по поводу крышки. Родная GBL, мягко говоря, не соответствовала ожиданиям, протертая ножкой насквозь с бо. Читать далее
Только авторизованные пользователи могут оставлять комментарии
Honda Dio «34 Cesta»
Honda Dio AF 34 Cesta. Маленький, экономичный, настоящий «трудяга», но забытый на долгие годы. Покрашен с помощью веника половой краской в тысячу слоев. Резина потертая, как голова у «крепкого орешка». Всё отпадает, болты от КамАЗа, а шурупы от бабушкиного шифоньера. Эту бешеную табуретку пыталась оседлать овчарка и изодрала всё сиденье. Пластик в куче держится только за счет слоя грязи, а зеркала сдуло от развиваемой им космической скорости. Может ездить на дровах, но заводится накинутым на вал перфоратором. Кажется, что этой мопедке мотосмерть на свалке «прогулы» выписывает, но для меня это возможность просто покопаться в технике и вдохнуть новую жизнь в некогда замечательный скутер. Посмотрим что выйдет, если приложить немного труда.
Cхема подключения (распиновка) коммутатора скутера
В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.
Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.
Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.
Данный коммутатор после вскрытия.
Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.
«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.
Датчик — провод идущий с магнитоиндукционного датчика генератора.
160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.
Генератор
Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.
Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
Проверка питания коммутатора типа DC CDI
Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:
- Если на дисплее пойдут нули — ищите обрыв в проводке питания
- Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
- Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше
Схема электропроводки мопеда Альфа 72 куб с тахометром
На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию. Ток от аккумуляторной батареи поступает к основным цепям скутера.
Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Перед началом эксплуатации проверьте затяжку креп-ления всех соединений; наличие масла в коробке передач и топлива в баке; правильность регулировки механизмов переключения передач, сцепления, тормозов; давление воздуха в шинах; натяжение цепи и спиц колес; работу приборов освещения и сигнала.
Если вторая передача не включается, значит свободный конец троса мал. Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу. Выявление проблем совершается с использованием мультиметра. Запуск двигателя Перед запуском, после длительного перерыва в эксплуатации, включите, первую передачу и прокатите мокик вперед и назад два—три раза, выжав муфту сцепления. Чтобы его открыть, необходимо снять декоративный пластик.
Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. При смазывании необходимо удалить старую смазку, промыть детали в керосине.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Схема проводки мопеда Альфа 110
Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора. Присыпьте тальком внутреннюю поверхность покрышки.
Электрическая схема мопедов Дельта 50 без тахометра На фото внизу представлена принципиальная эл схема мопеда Аlfa, Delta и других мопедов, у которых отсутствует тахометр.
Смену масла в коробе передач производите при прогретом двигателе через первые км, а затем регулярно через км пробега в следующем порядке: выверните пробки заливного отверстия и сливного отверстия; слейте отработанное масло; вверните пробку сливного отверстия и залейте приблизительно см3 масла; вверните пробку заливного отверстия; дайте двигателю проработать 3—5 минут, попеременно включайте передачи.
Запуская холодный двигатель, нажмите на утопитель поплавка 22 рис. Выявление проблем совершается с использованием мультиметра.
Поместите часть одного борта покрышки в углубление обода, наденьте при помощи лопатки и ключа весь борт покрышки на обод и сдвиньте его к борту обода.
Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Проверьте работу механизмов переключения передач, сцепления, тормозов.
Предохраняйте бумажный элемент от попадания на него масла, бензина. Obe3obPasha Оставить комментарий В последние несколько десятков лет отечественный производитель мопедов полностью ушел с нашего рынка, и на его место пришли китайские аналоги и новые модели. Электропроводка для двигателя 157QMJ (Упрощенная) или как завести мотор без мопеда
Как проверить РР мультиметром на мопеде?
Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.
Алгоритм проверки:
- Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
- Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
- Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
- Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
- Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
- Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.
С применением мультиметра проводят проверку реле-регулятора на китайском скутере
Для того чтобы сделать измерение, нужно:
- переключить прибор в режим «КилоОм» и снять регулятор;
- затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
- после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
- затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
- меняем местами щупы (ДС) и замеряем показатель повторно;
- остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.
Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.
Заменить неисправный реле-регулятор на скутере не составит труда
Электросхема китайского скутера 4т 50сс
Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.
Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.
Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.
Схема проводки мопеда дельта китай

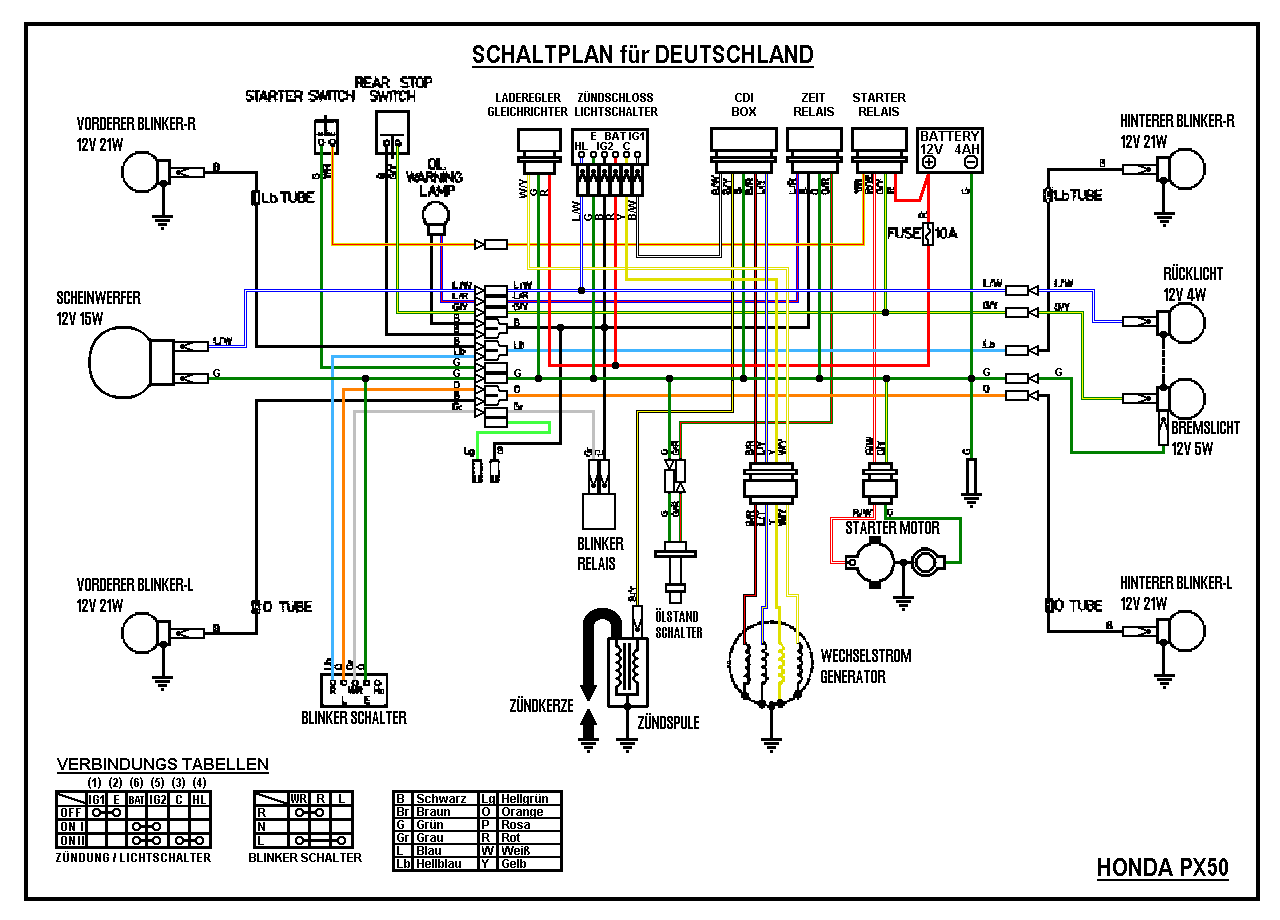

Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Устройство электронного зажигания скутера
Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.
Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.
Коммутатор
У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.
Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.
Электрическая схема мопедов Дельта 50 без тахометра
На фото внизу представлена принципиальная эл схема мопеда Аlfa, Delta и других мопедов, у которых отсутствует тахометр.
Обращаем Ваше внимание, что предоставленные электрические схемы проводки существенно не отличаются: на всех них показаны стартер, генератор, замок зажигания и другие узлы электрооборудования. Различия могут быть в постоянном или переменном токе питания освещения и т.д
, независимо от модели. Например, в идентичных внешне мопедов Альфа 110 может немного отличатся проводка.
Также разными могут быть генераторы:
- 2-катушечные (тахометр с двумя проводами)
- 6-катушечные (тахометр с тремя проводами)
Вследствие этого будут отличаться реле регуляторы.
Впрочем, любая электрическая схема проводки мопеда Альфа и Дельта из приведенных выше будет полезна при ремонте и тюнинге электрических соединений скутера.
С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.
Схемы электроскутеров
Приведенная ниже схема очень удобна для чтения благодаря цветному выделению соединительных проводников. За счет этого схема проста и понятна. Общий провод здесь выделяется зеленым цветом.
Еще одна подробная и доступная для чтения схема для электроскутера производства Китая, в цвете.
Для примера предлагаем еще одну схему, для корейского электроскутера Daelim.
Надеемся, приведенные схемы будут полезны и помогут каждому пользователю при обнаружении неполадок и для понимания устройства вашего электротранспорта.
Предлагаем другой свежий материал — о правах на электроскутер.
Электрическая схема проводки китайского скутера 4т 125 и 150 cc
В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.
Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:
- ABM — Sprinter 150, Vulcan 150
- Alfamoto — Bison 150, Fighter 150, Saigak 150
- Baotian — BT151 T-2, BT125Т-2/17
- ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
- CPI — Oliver Sport 125, Oliver City 125
- Corsa — Fratello 150
- Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
- Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
- E-Moto
- Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
- Fada — FD150QT-15
- Honling — Boomerang 125, Joker 125
- Hyosung — MC 150
- Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
- Jialing — JL125T, JL150T-6, JL150T-7
- Кeeway — Аrn 150, Focus 150
- Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
- Kinroad — XT125T-8, XT150T-8 Wind Hunter
- Kymco — Grand Dink 125, Grand Dink 150, Agility 125
- Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
- Patron Rus — Leo 125, Major 150
- Qingqi — QM125T-R
- Reggy — Fantom RG125S1250-1251
- RM Rus Русская механика — Brilus 125-12E, RM-X125-12С
- Skymoto — Bravo 150, Rio 150, Asia 150
- SYM — VS-150, RS-125, RS-150
- Vento — Phantom GT5, Hantera GT5, Triton R4
- Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150
- Xinling — TXM125-E, TXM125 Winq
- Yinxiang — YX150
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).
Реле-регулятор.
Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.
Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.
В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.
На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.
По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).
