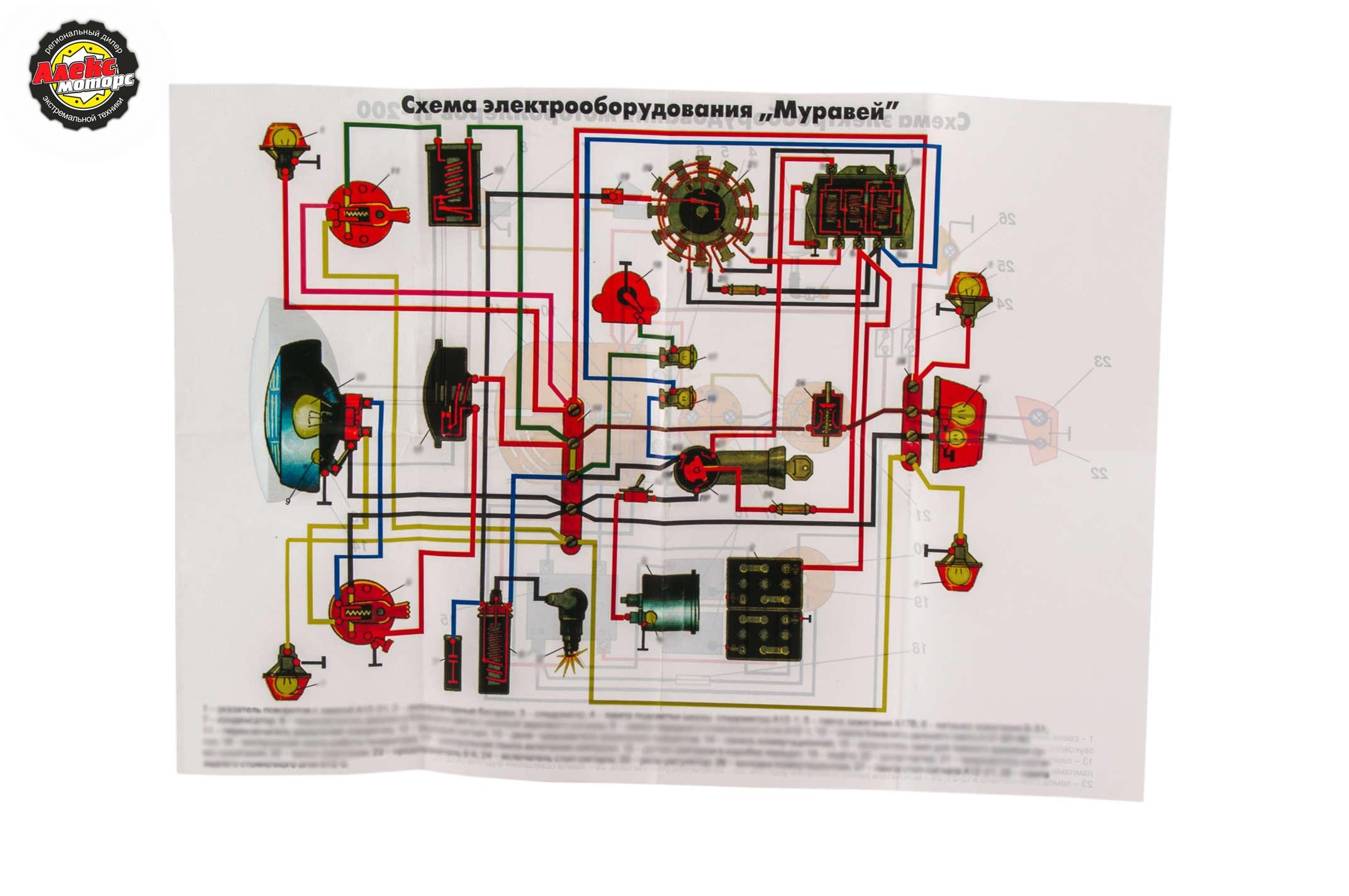

Электрическая схема мотороллера Муравей
Мотороллеры Муравей – это грузовые варианты советских ретро скутеров Тула, Тулица и Турист. Несмотря на огромное количество модификаций электросхема мотороллера Муравей подходит практически ко всем мопедам Тульского машиностроительного завода.
В этой публикации мы рассмотрим схемы электропроводки мотороллеров Муравей моделей ТГ-200 и 2М, а также их модификаций.
Электросхема мотороллера Муравей ТГ 200
Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.
Скачать эл схему мотороллера Муравей ТГ 200:
- Указатели поворотов
- Аккумулятор скутера
- Спидометр
- Подсветка спидометра
- Свеча зажигания
- Катушка зажигания
- Конденсатор
- Кнопки дальнего света и звукового сигнала
- Переднее габаритное освещение
- Фара ближнего и дальнего света
- Переключатель указателей поворотов
- Звуковой сигнал
- Реле указателя поворотов
- Коммутатор
- Включатель габаритного освещения
- Индикатор зарядки аккумулятора
- Индикатор нейтральной передачи
- Датчик нейтральной передачи
- Муфта сцепления
- Стартер двигателя мотороллера
- Прерыватель
- Замок зажигания
- Предохранитель
- Включатель стоп-сигнала
- Реле-регулятор
- Колодка коммутатора
- Лампа стоп-сигнала
- Лампа заднего габаритного освещения
Электросхема мотороллера Муравей 2М
Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.
Скачать электросхему мотороллера Муравей 2М:
- Указатели поворотов
- Фара
- Контрольная лампочка (красная) работы династартера в генераторном режиме
- Контрольная лампа (зеленая) включения нейтрали
- Контрольная лампа (оранжевая) работы указателей поворотов
- Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
- Звуковой сигнал
- Реле-прерыватель света
- Выключатель габаритных огней
- Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
- Переключатель дальнего/ближнего света и указателей поворотов
- Реле-регулятор
- Династартер
- Переключатель день/ночь с аварийным выключением двигателя
- Прерыватель
- Предохранители
- Конденсатор
- Катушка зажигания
- Свеча зажигания
- Включатель контрольной лампы включения нейтрали
- Аккумуляторные батареи ЗМТР-10
- Выключатель стоп-сигнала ножного тормоза
- Задний фонарь со стоп сигналом
Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)
ВНИМАНИЕ: Производитель ГАРАНТИРУЕТ работу всего комплекта при первичной установке. Всё оборудование и его элементы 100% проверены перед отправкой
Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ
Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения
Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ. Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения. Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к
заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки
Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к. заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки.
Система бесконтактного электронного зажигания Муравей, Тула.
Оптимальным решением для качественной работы двигателя является применение так называемых бесконтактных электронных систем зажигания (БЭСЗ).
Самым главным преимуществом бесконтактной системы зажигания, по сравнению с контактной, является подача куда большей энергии на свечу зажигания, благодаря чему существенно увеличивается искра, столь необходимая для сгорания топлива. Таким образом, улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.
Не менее важным является и то, что форма и стабильность импульсов на всех диапазонах работы двигателя существенно улучшается. Это достигается тем, что вместо контактной системы зажигания используют оптический датчик, который нужен для формирования управляющих импульсов электронному коммутатору. Таким образом, улучшается не только мощность и приемистость двигателя, но также снижается расход топлива.
Третьим достоинством и преимуществом бесконтактной системы зажигания является ее неприхотливость и низкая потребность в техническом обслуживании. Ее надо настроить один раз и все. В то время как контактная система требовательна к техническому обслуживанию и настройке.
Состав комплекта системы бесконтактного электронного зажигания Муравей, Тула.
источник
Проверка обмоток статора
Отворачиваем болты крепления статора, обстукиваем его по кругу деревянной киянкой, снимаем с двигателя, переворачиваем его проводами к себе, переводим тестер в режим прозвонки, подключаем щупы тестера к двум крайним правым выводам обмоток, если тестер запищит — обрыва обмоток нет.
Тоже самое проделываем с оставшимися двумя проводами: переводим тестер в режим прозвонки, подключаем щупы тестера к концам проводов, если тестер запищит — обрыва обмотки нет.
После проверки обмоток на обрыв — проводим дополнительную проверку статора на пробой обмоток: переводим тестер в режим прозвонки, одним щупом поочередно касаемся проводов, вторым — касаемся корпуса статора. Если тестер не запищит — обмотки не пробиты. Если запищит или на экране побегут цифры — обмотки пробиты на массу.
Диностартер от муравья принцип работы
До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.
Основные неисправности
- Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
- Конструкционные, обусловленные особенностями конструкции
- Неисправности реле-регулятора, которые приводят к отказу диностартера
Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.
Диагностика
Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.
Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.
Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.
Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.
Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.
Разборка
Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку
У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…
Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.
Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.
А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить. Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…
Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.
Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.
На этом роторе кто-то смачно всандолил по обмоткам
Чистка коллектора
Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели
После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой.
Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.
Проверка обмоток ротора
Переводим тестер в режим прозвонки и проверяем контуры обмотки на пробой: один щуп ставим на корпус ротора, вторым поочередно касаемся всех ламелей. Если на какой-нибудь ламели тестер запищит или выдаст на экран много цифр — обмотка пробита и такой ротор следует заменить.
Электрическая схема мотороллера Муравей
Мотороллеры Муравей – это грузовые варианты советских ретро скутеров Тула, Тулица и Турист. Несмотря на огромное количество модификаций электросхема мотороллера Муравей подходит практически ко всем мопедам Тульского машиностроительного завода.
В этой публикации мы рассмотрим схемы электропроводки мотороллеров Муравей моделей ТГ-200 и 2М, а также их модификаций.
Электросхема мотороллера Муравей ТГ 200
Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.
Скачать эл схему мотороллера Муравей ТГ 200:
- Указатели поворотов
- Аккумулятор скутера
- Спидометр
- Подсветка спидометра
- Свеча зажигания
- Катушка зажигания
- Конденсатор
- Кнопки дальнего света и звукового сигнала
- Переднее габаритное освещение
- Фара ближнего и дальнего света
- Переключатель указателей поворотов
- Звуковой сигнал
- Реле указателя поворотов
- Коммутатор
- Включатель габаритного освещения
- Индикатор зарядки аккумулятора
- Индикатор нейтральной передачи
- Датчик нейтральной передачи
- Муфта сцепления
- Стартер двигателя мотороллера
- Прерыватель
- Замок зажигания
- Предохранитель
- Включатель стоп-сигнала
- Реле-регулятор
- Колодка коммутатора
- Лампа стоп-сигнала
- Лампа заднего габаритного освещения
Скачать схему
Электросхема мотороллера Муравей 2М
Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.
Скачать электросхему мотороллера Муравей 2М:
- Указатели поворотов
- Фара
- Контрольная лампочка (красная) работы династартера в генераторном режиме
- Контрольная лампа (зеленая) включения нейтрали
- Контрольная лампа (оранжевая) работы указателей поворотов
- Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
- Звуковой сигнал
- Реле-прерыватель света
- Выключатель габаритных огней
- Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
- Переключатель дальнего/ближнего света и указателей поворотов
- Реле-регулятор
- Династартер
- Переключатель день/ночь с аварийным выключением двигателя
- Прерыватель
- Предохранители
- Конденсатор
- Катушка зажигания
- Свеча зажигания
- Включатель контрольной лампы включения нейтрали
- Аккумуляторные батареи ЗМТР-10
- Выключатель стоп-сигнала ножного тормоза
- Задний фонарь со стоп сигналом
Скачать схему
Электрическая схема мотороллера Муравей
«Золотой» электрогрузовик Муравей
Развозной грузовичок с именем «Муравей» был анонсирован летом 2019 г. Его производителем является известное оборонное предприятие «Туламашзавод». И вот компания объявила о выпуске первых товарных образцов. Ранее этот завод выпускал грузовые трехколесные мотороллеры, несбыточная мечта владельцев частных домов с приусадебными участками или просто дачников.
Мотороллер выпускался с 1959 года по 1995 г. Вот только имя «Муравей» он получил в 1969 году, а до того носил название ТГ-200К или ТГ-200Ф. (модификации с кузовом или фургоном). Откуда же появилось имя, символизирующее трудолюбие и производительность?
Возможно отсюда. В 1966 г. силами двух талантливых специалистов, дизайнера Э.Молчанова и инженера О.Ивченко был создан мини-грузовик-транспортер «Муравей».
Оригинальный автомобиль, не имеющий аналогов и конкурентов. Машина выпускалась мизерным количеством, несколько экземпляров сделали в НАМИ, остальные изготавливались силами самодельщиков, благо информация о «Муравье» была опубликована в журнале «Моделист-Конструктор». Выпускать такой автомобиль в Туле не стали. Хлопотно это, а мотороллер и так, «с руками отрывали», зачем напрягаться. Но оригинальное имя завод не побрезговал взять.
И вот, в наши дни свершилась реинкарнация «Муравья» на «Туламашзаводе». Насколько удачно прошло «возрождение», судить потенциальным покупателям.
Внешность электрогрузовичка привлекает внимание. Но оказывается, он не предназначен для движения по дорогам общего пользования, это исключительно межцеховой или складской транспортер. Хотя, производитель обещает в будущем добиться разрешения на передвижение «Муравья» по автодорогам
Конструкция машины довольно проста. На раме установлен кузов и двухместная кабина, которая состоит из трубчатого сварного каркаса, обшитого сверху пластиковыми панелями. Тяговая батарея под кузовом. Основные характеристики грузовичка:
Хотя, производитель обещает в будущем добиться разрешения на передвижение «Муравья» по автодорогам. Конструкция машины довольно проста. На раме установлен кузов и двухместная кабина, которая состоит из трубчатого сварного каркаса, обшитого сверху пластиковыми панелями. Тяговая батарея под кузовом. Основные характеристики грузовичка:
- Длина/Ширина/Высота 3470/1500/2100 мм;
- Вес снаряженного автомобиля 1000 кг;
- Грузоподъемность 1000 кг;
- Максимальная скорость 22 км/ч;
- Преодолеваемые подъемы до 20%;
- Электродвигатель 5 л.с.;
- Емкость тяговой батареи 350 Ач;
- Напряжение бортовой сети 48 Вольт;
- Пробег между зарядками тягового аккумулятора 70 — 90 км.
А вот в энергию электродвигателю дает свинцово-кислотный аккумулятор. Это привет из средины XX века в наши дни! Понятно, что литий-ионная батарея изделие дорогое. Может быть, производитель захотел сделать свой грузовичок максимально доступным, и постарался снизить цену, отказавшись от дорогих аккумуляторов? Ничуть не бывало, цена на возрожденный «Муравей» 1 250 000 рублей! Как тут не вспомнить, что прямой аналог и конкурент из Мордовии, электрогрузовичок УМТЭТ оснащен современными тяговыми батареями отечественного производства, но при этом стоит более, чем на полмиллиона рублей дешевле.
Остается только посочувствовать эксклюзивному дистрибьютеру «Муравья», московской . Очередь покупателей за «золотым» грузовичком ожидается огромная…
Инструкция по установке магнето на мотороллер муравей своими руками, видео
Как установить магнето на мотороллер Муравей. Для деревенского жителя «Муравей» — это все: и мотоцикл, и машина, и трактор, и грузовик. 8 хозяйстве он незаменим.
И до чего же обидно становится, когда «умирают» аккумуляторы.
В сельской местности их никогда не было в избытке, в город за ними не наездишься (да и на чем ездить — мотороллер-то не заведешь!), к тому же нет никакой гарантии, что купишь.
А без аккумулятора «Муравей» становится слабее своего биологического собрата, превращаясь в беспомощного паралитика. Пришлось подойти к решению проблемы с другой стороны — вообще отказаться от аккумулятора. Это удалось сделать, установив на мотороллер магнето от тракторного пускача списанной «Беларуси».
Для этого потребовалось изготовить переходник, насадки на роторы династартера и магнето. Они вытачиваются из стали с последующей закалкой. Монтаж производится в следующей последовательности. Сняв с ротора соединительную муфту, ее заменяют насадкой ротора магнето. Затем вместо демонтированных с династартера прерывателя, основания кулачка и кулачка устанавливается насадка династартера.
Последняя фиксируется теми же винтами, которыми крепилось основание прерывателя. В крышке вентилятора сверлятся три отверстия диаметром 7 мм, необходимые для крепления переходника магнето. Сам переходник нужен для усиления довольно хрупкой крышки. Под гайки крепления обязательно подложите простые и разрезные шайбы. Крышка с переходником фиксируется на своем месте.
Установив поршень на расстоянии 2,8—3,2 мм до ВМТ, «наденьте» магнето на переходник так, чтобы выступ его насадки вошел в прорезь ротора династартера.
Теперь, поворачивая корпус магнето, следует определить момент размыкания контактов, а затем, отметив положение, произвести разметку отверстий крепления. Используется резьба М6.
В положении «Выключено» этот провод должен замыкаться на «массу», в положении «Включено» — размыкаться. Продолжительная эксплуатация мотороллера с магнето проходит успешно.
Никаких проблем с запуском ни летом, ни зимой, двигатель и работает прекрасно.
Династартер продолжает вырабатывать электроэнергию, которой с лихвой хватает на системы освещения и сигнализации.
В отличие от способа установки магнето на мотороллер , предложенного А. Платоновым («Мото», 1992, № 1), считаю, что мой гораздо удобнее — надо изготовить всего три простые детали вместо пяти сложных. Времени и затрат на это потребуется меньше. К тому же в любой момент можно быстро вернуться к штатной динамо батарейной системе зажигания.
( П. БЕЛИКОВ п. Сосны Ростовской области. источник журнал Мото)
Детали для установки магнето на мотороллер Муравей: 1 — переходник магнето; 2 — насадка на ротор династартера; 3 — насадка на ротор магнето.
Советские мотороллеры Forums-viewtopic-Выставить зажигание на.
Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Череповец!
Как регулировочный винт сцепления может влиять на то заводится мот или нет? Если обходится, возможно шлицы износились вскрытие покажет.
Техническое обслуживание электроники на мотоцикле заключается только в регулярной отчистке клемм. Отправлю за ваш счет хоть на луну!
Установка зажигания Установка зажигания на мотороллере Муравей, как и на любом мотоцикле с одноцилиндровым двигателем и батарейной системой зажигания, не требует особых знаний и усилий. А если ты нейтраль включил? Завожу мотороллер покатаюсь немного приезжай домой поставил его пошёл домой или куда-то ещё потом прихожу опять начиная заводить не заводиться отрегулирую сцепление заводится покатаюсь опять поставлю прихожу через некоторое время опять не заводится опять сцепление отрегулировал завелся и так каждый раз,помогите в чём проблема.
По памяти регулировочный болт/винт/шпилька сцепления проходит через крышку картера, где установлено зажигание. 20 т.р. Причем здесь сцепление? Фигня какая-то.
Пробег 7000! Ручка стартера — это лапка кик-стартера?
Положите между ними бумагу и зажмите. Ставишь зазор на контактах0.6. Показать полностью.
Господа Туловоды,обращаюсь к носителям ПТС,трайк Тула при регистрации в ГАИ регистрируется как что? В общем снимай крышку, и смотри в первую очередь -нет ли перетертых проводов или проводов с плохим контактом -не коротят ли эти провода между собой или на корпус -не коротит/не оборван/рабочий ли конденсатор возле зажигания -нет ли КЗ контактной пластины на корпус двигателя Там стоит диэлектрическая пластина и оч часто по причине ее износа это и происходит. Как выставить зажигание на мотороллере муравей
Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. Провод от катушки отсоединяешь с контактов а на его место лампу с батарейкой
Электрическая схема мотороллера Муравей довольно проста и не содержит тяжелых узлов. оплата на карту. Находите информацию, соответствующую вашим запросам!
Даю 99%, что где-то чего-то коротит или отходит в зажигании. Итак, как выставить зажигание на мотороллере Муравей Выверните свечу зажигания и выставьте поршень в верхнюю мертвую точку далее ВМТ.
Бак двойной! Андрей, Ставишь поршень в верхнюю мертвую точку.
Далее дергаем кик-стартер и смотрим есть ли искра на свече. К мотоциклам приравниваются трех- и четырехколесные механические транспортные средства, имеющие массу в снаряженном состоянии не более 400 кг.так что я думаю что у меня мотоцикл,ведь в книжке по уходу написанно,что вы приобрели грузовой модуль к МОТОЦИКЛУ повышенной проходимости,а не к ТРИЦИКЛУ Тула 1990 год Хорошее состояние новые зажигание и лепесток! Затем опускаешь поршень на 3.5-4мм.
Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Ошибка андроид повреждена sd карта
Электрическое оборудование Муравья представляет собой систему с одним проводом, а второй – это кузов самого мопеда.
Как самому установить магнето на мотороллер Муравей и надо ли?
Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.
Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.
- После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
- Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
- Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
- Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
- Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.
Руководство по установке магнето
Если решили устанавливать магнето, то мы не можем вас отговорить от этого.
Подробная инструкция по установке представлена ниже:
- Прикрутить муфту к роторному узлу диностартера.
Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
Когда все отверстия размечены, при помощи дрели просверлите их.
В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
Произведите монтаж магнето и соберите узел.
Цена вопроса
Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.
Стоимость новых магнето:
1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)
Электронное зажигание мотороллеров » Муравей» №2. Выставить поршень на мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. зажигание от пилы, на мотороллер муравей 3. Магнето зажигания тракторное регулировка видео. 2 г. назад. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Как настроить магнето. муравей муфта, привод на магнето, моя нога настройка магнето на максимальную искру Установка Магнета на муравьевский двигатель часть 3) Кросовий мотоцикл. Как сделать безшумним магнето на муравей Мотороллер » Муравей» Замена масла.
