Детский снегоход своими руками

Классификация детских снегоходов

Электрический детский снегоход работает на аккумуляторных батареях. Такие источники питания не требуют никакого обслуживания, кроме периодической подзарядки. Саморазряд полностью исключен благодаря специальной конструкции аккумуляторов.

В некоторых детских средствах передвижения в качестве источника питания используются бензиновые двигатели. На такие средства передвижения устанавливаются разные типы моторов. Детские снегоходы с двухтактными бензиновыми двигателями отличаются легкостью, простотой обслуживания, скоростью прогрева, возможностью работы на дешевом топливе. Четырехтактные моторы издают меньше шума во время работы. Они обладают меньшим расходом топлива и намного большим рабочим ресурсом.

В некоторых моторах установлена система воздушного охлаждения. Нужно правильно применять ее, чтобы не допускать перегрева. Гидравлическая система охлаждения использует обыкновенный снег.

Инжекторные моторы обладают рядом преимуществ: стабильностью в работе, экологичностью и экономичностью. Они не отличаются надежностью и не рекомендованы к применению в полевых условиях. Заправлять моторы в детских снегоходах желательно неэтилированным бензином для понижения вредности выхлопа и повышения продолжительности работы движка.

Мотосани – что и с чем

Но для начала стоит разобраться, что такое мотосани и для чего они нужны. Мотосани – средство передвижения и транспортировки груза в заснеженных условиях. В основном они представляют собой очень маленький снегоход с колесом. Мотор используют либо от скутера, либо от снегохода.

Для управления имеется рукоять, на которой установлена тормозная система и рычаг подачи топлива. Сиденье небольшое, рассчитанное на одного человека. В движение приводится небольшим колесом с очень шипастой резиной или маленькой гусеницей. Для комфортного передвижения по снегу устанавливаются лыжи.

Вообще, изготовление мотосаней самим – не такой сложный процесс, как может показаться вначале. Самоделки только поначалу кажутся сложными. Достаточно иметь начальные знания о том, как устроены моторы и научиться (или попросить кого-нибудь) сварке.

Классификация детских снегоходов

Порядок создания самодельного снегохода из бензопилы

При любом варианте изготовления устройство должно содержать определенные системы и механизмы: мотор, трансмиссию, ходовую часть, систему питания, механизм управления, электрооборудование, устройство для впрыска масла. Вся конструкция располагается в корпусе. Перед практическими работами желательно начертить эскизы и схемы каждого узла с размерами и спецификацией.

Для работы необходимы навыки сварщика, слесаря, стандартный набор инструментов слесаря, болгарка, сварочный аппарат, металлический профиль, стальной лист. А в целом, без хорошей технической подготовки и смекалки не обойтись. Обычно на практике мастера реализуют один из двух самодельных вариантов: одногусеничный: 2 передних лыжи+задняя гусеница или двухгусеничный: передняя лыжа+2 задних гусеницы.

ТОП-5 лучших заводских марок детских снегоходов

У большинства современных производителей снегоходной техники есть хотя бы одна детская модель. Эти машины отличаются от взрослых не только размерами, малой скоростью, но и повешенной системой безопасности. На большинстве новых моделей имеется защита для руки, а также чека аварийного отключения двигателя.

На таком снегоходе помещается только один ребенок, отсутствует реверс и другая электроника, кроме фары и зажигания.

Тайга РМ Рысь

Данный снегоход выпускается ведущим российским производителем мотовездеходной техники − . Модель имеет одноцилиндровый четырехтактный двигатель мощностью 7 лошадиных сил.

Основные характеристики мотора

Цилиндр	Объем	196 кубов
Диаметр	6.8 см
Ход поршня	5.4 см
Охлаждение	воздушное

Топливная система снегохода карбюраторная, смазка происходит в картере путем разбрызгивания. На шасси в качестве трансмиссии установлена цепная передача, а для остановки машины используется ленточный механический тормоз. Трак способен разгоняться до 13 км/ч.

Для запуска используется ручная система запуска с бесконтактным зажиганием. У модели нет масляного бака, а топливный вмещает 2 литра бензина. Впереди установлена рычажная подвеска с гидропневматическим однотрубным амортизатором. Ее ход составляет 8 см. Сзади имеется подвеска склизового типа с ходом 17 см.

Габаритные характеристики:

Параметр	Снегоход	Гусеница
Длина (м)	2.045	1.728
Ширина (м)	0.88	0.257
Высота (м)	0.83	—
Грунтозацепы (см)	—	1.75

Даниила Рукин

Специалист по снегоходу «Буран». Занимаюсь рыболовством в свободное время.

Задать вопрос

Расстояние между ведущими лыжами равно 77 см, а сухая масса трака составляет 75 кг.

SnowRunner Max 80

Этот мини-трак китайского производства не похож на традиционные взрослые снегоходы, напоминает скорее игрушку, хотя имеет не аккумуляторный, а бензиновый мотор. Так же, как и на предыдущей модели, здесь установлен четырехтактный карбюраторный двигатель, который имеет следующие характеристики:

Количество цилиндров	1
Объем	80 куб. см
Мощность	4 л. с.
Система запуска	Механический стартер

SnowRunner имеет воздушное охлаждение , задний тормоз дискового типа и автоматическое центробежное сцепление. Реверс и электростартер отсутствуют. При весе в 37 кг этот сноубайк может выдержать нагрузку до 50 кг. Для управления используется руль мотоциклетного типа.

В качестве движителя установлен гусеничный механизм на рычагах и с катковой подвеской. Спереди имеется рессорная, а сзади маятниковая подвески. При этом есть только один амортизатор сзади.

Этот снегоход имеет очень компактные размеры:

Длина	1.25 м
Ширина	54 см
Высота	75 см
Ширина гусеницы	12 см

Впереди установлены две направляющие лыжи. Топливный бак вмещает 1.5 литра бензина.

Patron Snowfox 80

Этот китайский мини-снегоход имеет практически аналогичные предыдущей описываемой модели параметры. В качестве основной движущей силы здесь также используется четырехтактный одноцилиндровый мотор с карбюраторной топливной системой и механическим стартером.

Даже внешне этот «снежный лис» похож на «снежного гонщика» − идентичные габариты и сухой вес. Единственное отличие − более массивный и низкий руль.

Polaris 120 INDY

Американская компания Polaris является одним из лидеров на мировом рынке по производству снегоходной техники. Даже к выпуску детского снегохода производитель подошел со всей ответственностью, поэтому эта модель стоит на порядок выше российского и китайских байков. «Инди» напоминает настоящий взрослый снежик в миниатюре.

На траке установлен двигатель 4т собственного производства с воздушным охлаждением, который имеет следующие параметры:

Цилиндр	Объем	121 куб. см
Диаметр	6.0 см
Ход поршня	4.3 см
Топливная система	Карбюраторная
Зажигание	Транзисторного типа

Для переключения скоростей используется вариатор с цепным приводом, а для остановки − механический барабанный тормоз.

Габариты:

Длина	1.9 м	1.75
Ширина	86 см	0.254
Высота	78 см	—
Грунтозацепы (см)	—	2

Топливный бак «Инди» вмещает 1.9 литра бензина. Сухой вес трака составляет 68 кг. В качестве движителя используется традиционная гусянка в паре с фирменными лыжами Composite. Подвеска представлена двумя независимыми частями,

Снегоходы из мотоблока на колесах

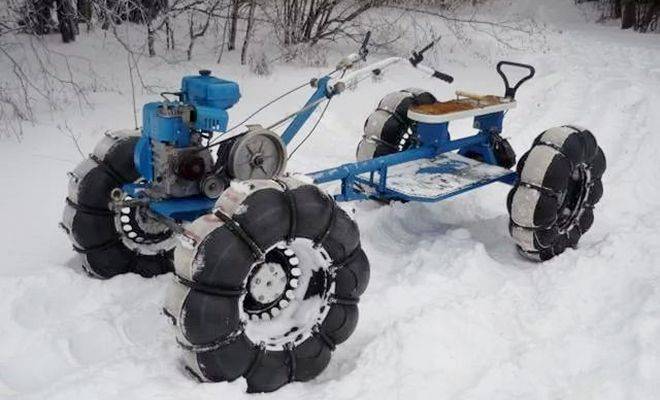

Рассмотрим, как изготавливают снегоходы из мотоблока на колесах. Колеса для самодельного снегохода должны быть подобраны мощные, так как это обеспечивает собственную безопасность и легкое управление. Могут быть использованы камеры от Урала или КамАза.

Есть несколько способов собственноручного создания колес, которые предполагают металлическую основу со встроенной внутрь камерой. Главным условием при создании вездехода на колесах является оснащенность 3 или 4 колесами.

При установке колес для данного снегохода подбираются шины низкого давления или камеры от больших автомобилей. Их надевают на стандартные диски и закрепляют цепями. Двигатель мотоблока потребляет мало горючего, поэтому высокая автономность снегохода собственного производства позволит передвигаться на длинные расстояния.

Преимущество гусеничного снегохода. В зимнее время мотоблоки на гусеничном ходу намного предпочтительнее. Большая площадь покрытия способствует правильному распределению нагрузки и оказанию давления на грунт. Гусеничная приставка никогда не застрянет в снегу или ином неустойчивом покрытии, чего не скажешь о колесах.

Выясним, во сколько обходятся самодельные снегоходы из мотоблока. Если сравнить готовый снегоход с самодельным, то разница в цене получится значительная. Самодельный обойдется в 5 раз дешевле. А если у вас в наличии будут некоторые детали, то и того меньше. Что касается надежности машины, то при собственноручном изготовлении к выбору деталей мастер подходит основательно, подбирая самые надежные детали. В результате выходит мощная, везде проходимая конструкция.

Рассмотрим отзывы фермеров и огородников. Люди считают, что создать снегоход из мотоблока своими силами целесообразно, хотя бы потому, что самая примитивная готовая машина стоит в пределах от 3,5 до 5 тыс. долларов. Цена лучших моделей начинается от 10 тыс. долларов. Даже приобретая новые детали для сборки снегохода, машина обходится в несколько раз дешевле. На форумах можно встретить много положительных отзывов людей, рассказывающих о своих незабываемых ощущениях от катания на снегоходах, собранных своими руками. Они с удовольствием делятся своим опытом и знаниями с новичками, желающими сконструировать подобную машину.

Снегоход с двигателем от мотоблока:еще вариант

Надёжный и достаточно мощный снегоход получиться с двигателем от моноблока. К сборке сооружения отлично подойдёт мотоблок «Нева» с японским двигателем.

В большинстве случаев мотоблоки состоят из 4-тактных одноцилиндровых бензиновых двигателей с воздушным охлаждением, но 2-тактные двигатели тоже востребованы, поскольку имеют небольшую массу, не сложную конструкцию, высокую ремонтопригодность, ручной запуск и т.д.

Интересно! Самодельный измельчитель травы и веток из стиральной машины, тут!

70 километров в час — такую скорость можно «выжать» из обычного мотоблока, правда, только в том случае, если к его сборке подойти профессионально.

Из мотоблока можно сделать снегоход, словно гоночный автомобиль, преодолевающий снежные заторы.

На таком агрегате можно не только землю пахать, но и ездить в лес за дровами, на охоту, рыбалку или просто кататься с ветерком. Для жителей долгих зим снегоход будет незаменимым транспортным средством.

Топлива расходуется не много, примерно 2 литра в час.

В большинстве случаем снегоходы изготавливают по схеме «2 лыжи впереди и 1 гусеница сзади». Такая конструкция оптимально устойчивая.

Уникальность снегохода состоит в его возможности проехать в тех местах, где обычные машины только мечтают это сделать.

Тормозная система

Обычно, такое транспортное средство не имеет тормозной системы, да и она не обязательна, поскольку снегоход не развивает больших скоростей, тем более самодельный. Хотя, если серьезно подойти к данной проблеме, то можно соорудить примитивное тормозное устройство.

Сразу же стоит обратить внимание, что самодельную конструкцию, чтобы она из себя ни представляла, вряд ли удастся зарегистрировать (узаконить) в соответствующих органах. А поэтому:

Согласно закона, самодельный снегоход не относится к категории транспортных средств. Поэтому, дальнейшее его применение, а также ответственность за последствия ложатся исключительно на того человека, который его сделал. Лучше, если он будет эксплуатироваться где-то в глубинке и не попадаться на глаза соответствующих служб.
Снегоход и плавающий вездеход – это абсолютно разные аппараты, хотя и имеют определенное сходство.
Так как двигатель имеет маленькую мощность, то перевозить этим транспортным средством грузы не желательно. Лучше передвигаться на нем одному.
Для передвижения ночью, на снегоход можно установить освещение (фары). Это повысит функциональность устройства и комфорт при передвижении.

Мини-снегоход своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно собрать снегоход с двигателем от мотоблока. Предоставлены пошаговые фото сборки и видео с обкатки мини-снегохода. Каждый заядлый рыбак и охотник прекрасно знает, что зимой по рыхлому снегу передвигаться на лыжах не очень то удобно, а когда необходимо преодолеть расстояние в несколько десятков километров до заимки, зимовья, охотничей избушки, или до водоёма, то здесь вообще «труба)) Для преодоления больших расстояний необходим снегоход, но цены на заводские машины не по карману простому человеку, опять же ремонт и запчасти обойдутся в копеечку. Так что делаем сами, своими руками)) Для постройки снегохода автор использовал двигатель от мотоблока «Lifan» мощностью 9 л/с, данный вид двигателя сегодня очень популярен среди самодельщиков, куда только их не ставят) трактора, вездеходы, лодки итд. ДВС расположен в задней части машины прямо над гусеницей, кстати она сделана из половины БУРАНовской гусеницы разрезанной пополам.

Снегоход шустро бегает по рыхлому снегу везя двух человек и полозья с поклажей, что в очередной раз доказывает что дело Кулибина живет и развивается)

Материалы

ДВС «Lifan» 9 л/с
проф-труба «квадрат»
гусеница «Буран»
цепь
звезда
болты, гайки и тд

Инструменты

сварочный инвертор
УШМ
дрель
набор гаечных ключей

Сборка снегохода своими руками.

Данный снегоход очень компактный и при этом быстро собирается и разбирается, буквально за 5 минут. Так же легко помещается в разобранном виде в багажное отделение легкового автомобиля.

Гусеница сделана из БУРАНовской гусеницы разрезанной пополам, дополнительно установлены алюминиевые траки сделанные из профиля.

Вот такой снегоход)

Заводские марки детских снегоходов

?Тайга РМ Рысь? ? первый детский снегоход российского производства. Четырехтактный двигатель мощностью 6,5 л.с. с воздушным охлаждением является одним из самых мощных среди подобных устройств. Максимальная скорость ограничена до 13 км/ч. В системе предусмотрен выключатель зажигания, устройство для экстренной остановки. Для таких средств передвижения характерна простота управления, эргономичность, устойчивость.

Polaris 120 ? его мощный четырехтактный мотор имеет объем 1,9 л.с. Усилена независимая передняя подвеска. Для таких средств передвижения характерно быстрое снижение скорости. Снегоход популярен благодаря своим техническим свойствам, эргономичности, стальным амортизаторам и съемному сиденью с багажником.

SnowRunner Max 80 ? популярность этой модели обеспечивает небольшой размер и легкость в управлении. Снегоход оснащен четырехтактным мотором с одним цилиндром, воздушной системой охлаждения и объемом 80 см?.

Yamaha SRX 120 ? такое средство передвижения позволит детям почувствовать себя на месте взрослых и получить максимальное наслаждение от развлечений в зимний сезон. Легкий в обращении детский снегоход оснащен мотором плавного действия, автоматическим сцеплением, удобной ручкой и сиденьем, а также регулируемой подвеской.

Snowfox 80 ? этот детский снегоход обладает хорошей маневренностью, повышенными эксплуатационными характеристиками. Небольшие габариты расширяют возможности хранения и транспортировки.

Как сделать снегокат с двигателем от бензопилы своими руками

Чтобы сделать детский бензоснегокат своими руками, мотор можно взять от бензопилы. Например, распространенные варианты:

«Дружба» – простая, устройство будет без лишних деталей. При этом вес составляет 12 кг, а мощность небольшая – 1 кВт

Еще один минус – нет кожухов безопасности, что особенно важно для детей.
«Урал» – вес примерно такой же (почти 12 кг), при этом мощность значительно больше – 3,6 кВт. Двигатель двухтактный, работает даже на морозе.
«Штиль» – пила средней мощности, зато она работает не так шумно

Не дает сильные выхлопы, что тоже важно для детей.

Необходимые материалы и инструменты

Для изготовления снегоката с мотором своими руками понадобятся готовые конструкции и установки: бензиновый двигатель, руль, ветровое стекло, сиденье, ходовая часть, амортизаторы. Спинку для снегоката можно взять готовую или сделать своими руками.

Для работы нужно подготовить такие материалы и инструменты:

Сварочный аппарат с электродами.
Труба дюралюминиевая Д16.
Подшипники: 2 шт. по 16 мм, 1 шт. – 10 мм.
Заглушки для пластмассовых труб – 2 шт.
Звездчатый элемент.
Траки по 5 см.
Фанера, пластик либо стеклопластик (обшивка).
Стальные валы.
Труба для рамы диаметром 25 мм.
Алюминиевый профиль (буквой «П»).
Стальная труба профильная сечением 20*20 мм.
Крепежные элементы (гайки, болты).

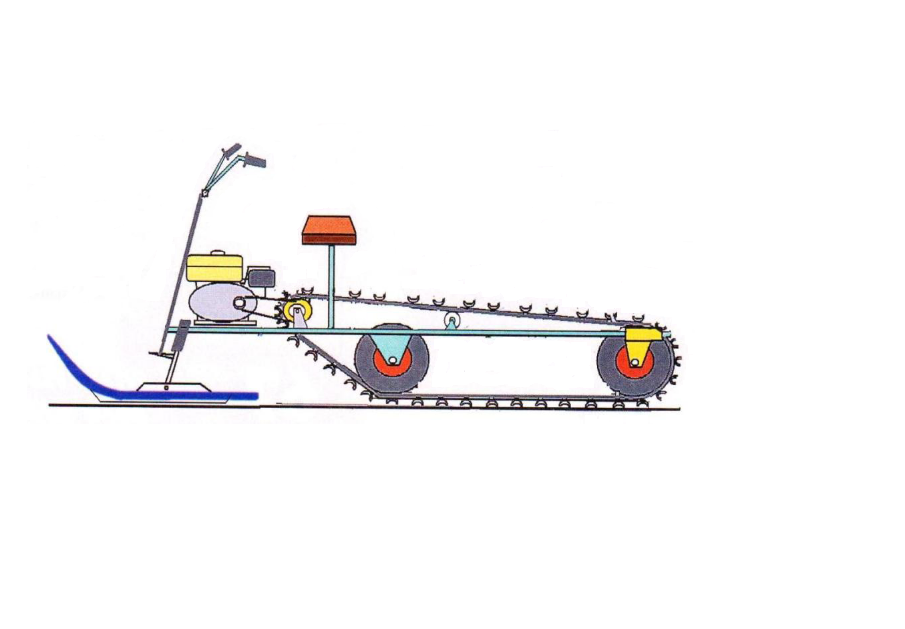

Чертежи и схема сборки снегоката

Самый простой вариант – взять уже готовый детский снегокат и монтировать мотор своими руками. При желании и наличии нужных элементов конструкцию можно собрать и самостоятельно, взяв двигатель, руль, изготовив ходовую часть и другие детали. За основу можно взять готовый чертеж.

При сборке изделий своими руками необходимо соблюдать правила техники безопасности

Пошаговая инструкция по сборке снегоката с мотором состоит из таких этапов:

Сначала нужно сделать раму. С помощью точечной сварки стальной лист толщиной 2 мм соединяют посередине всей конструкции. Здесь будет вмонтирован вал цепной передачи, а также редуктор.
Посередине рамы располагают сиденье. Сделать это можно самостоятельно – тогда на сборке снегоката с мотором своими руками получится сэкономить.
Опорную основу скрепляют балкой с траверсами переднего моста. В качестве связующего элемента можно использовать водопроводную трубу диаметром 15 мм и больше. На концах приваривают втулки под руль, а в середине монтируют стойку.
Следующий этап сборки снегоката с мотором своими руками – это стойка. Для монтажа используют стальные уголки со сторонами 30*30 мм. Их соединяют стальными поперечинами – для этого подойдут косынки 2 мм. На эту стойку будет крепиться мотор.
Гусеницу берут уже готовую, например, от снегохода «Буран». Заготовку нужно укоротить на 50 см. Гусеницу закрепляют транспортной лентой. А зубчатые колеса изготавливают из картонных листов толщиной 15 мм.
Приводной вал изготавливают из трубы толщиной 14 мм. Зубчатые колеса фиксируют верхним фланцем, а сзади приводного вала приваривают цапфы (наконечники).
Теперь нужно прикрепить мотор самоката. Сделать это тоже можно своими руками в домашних условиях. Для этого берут исправную установку, приваривают и монтируют к задней части.
Для изготовления звездочек нужно взять два наконечника, причем правый должен быть длиннее, чем левый (чтобы сделать шпоночный паз, который зафиксирует звезду цепной передачи). Звездочку фиксируют с помощью гайки с предварительно проделанной резьбой.
Руль снегоката тоже можно сделать самому. Для этого берут готовое устройство от велосипеда или скутера. Для правильной установки необходимо разместить его по центральной оси так, чтобы тяговое усилие хорошо управляло лыжами.
На последнем этапе можно поставить ветровое стекло, а также фары для освещения в темное время суток. Монтировать тормоза своими руками для детского снегоката с электромотором или бензиновым двигателем необязательно, поскольку транспорт не набирает большую скорость. При необходимости можно всегда затормозить ногой или отпустить газ.

Готовый снегокат с мотором, собранный своими руками, ничем не уступает заводской конструкции

Как сделать своими руками?

Если ребенок хочет получить собственный снегоход, его вполне можно сделать своими руками. Самодельный вариант можно сконструировать из подручных средств.

Современные детские снегоходы управляются рулевой системой с лыжными полозьями, благодаря которым достигается хорошая устойчивость даже на рыхлой снежной поверхности. Такие средства передвижения разрабатываются не только для взрослых, но и для малышей. По сравнению с обычными вариантами детские снегоходы значительно уступают взрослым по мощности и существенно отличаются своими габаритами и простотой управления.

Безопасность является главной особенностью таких транспортных средств. В некоторых моделях даже предусмотрена возможность дистанционного отключения мотора с помощью пульта и ограничения скорости. Если ребенок случайно выпадет на ходу, остановить работу мотора детского агрегата удастся благодаря шнуру безопасности. В современных устройствах даже можно регулировать руль управления под рост ребенка. Пользоваться такими агрегатами чрезвычайно просто, поскольку для движения достаточно элементарных манипуляций с педалями газа и тормоза.

Культиватор

Для моторизованной обработки почвы производят культиватор из триммера своими руками. Мощность мотора должна составлять не менее 2 л. с. При использовании электротриммера надо запастись удлинителем, чтобы производственный процесс происходил по всему участку.

Главная деталь мотокультиватора — насадка. В качестве нее подходят прутья садовых вил длиной 10-15 см.

Изготовление детали происходит так:

сначала необходимо расплющить зубья на ширину 1 см;
на наждачном круге заточить режущие лезвия для фрез;
из металлического листа электролобзиком вырезать кольцо диаметром 10 см;
заготовку отшлифовать;
приварить 3 фрезы к стальному кругу на равном расстоянии друг от друга.

При наличии обратной резьбы насадку накручивают, предварительно сварив трубу с гайкой.

Мототяпка

А также, помимо самодельной насадки для культивации, которая в паре с мотокосой вполне может заменить легкий мотоблок; можно триммер превратить в мототяпку для прополки сорной травы.

Для изготовления насадки потребуется толстый лист нержавейки, из которого выпиливается круг.
В центре круга делаем отверстие для стыковки его с триммером, а также необходимо просверлить небольшие отверстия (подбираются по диаметру болтов, которые понадобятся позже) по всей плоскости круга.
В отверстия закрепляем гайками болты.

Такой нехитрый «ёжик» поможет любому садоводу в борьбе с сорняками.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

Не проваливаться в снег.
Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
двигатель с редуктором, передаточным устройством и топливным баком,
движители, толкающие конструкцию вдоль поверхности снега,
рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

Ведомая звёздочка большого диаметра.
Зубчатые колёса, приводящие в движение гусеницы.
Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.
