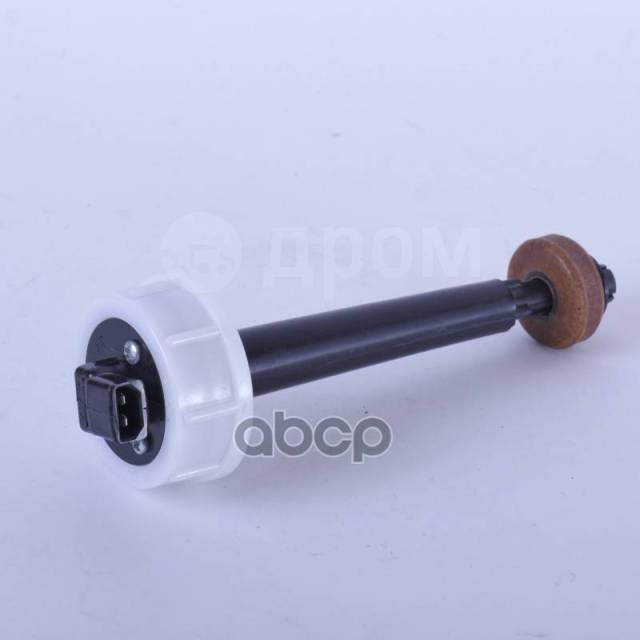

Датчик уровня охлаждающей жидкости – не дай мотору авто закипеть!

Как работает индикатор

Если работа агрегатов исправна и какие-либо поломки охлаждения ДВС отсутствуют, то лампочка охлаждающей жидкости не будет гореть при включенном моторе.

Она загорается тогда, когда заводится двигатель. Это происходит, потому что компьютерной системой автомобиля осуществляется сверка связи, возникающей между температурными датчиками и лампочкой, расположенной на панели приборов. В случае, когда по завершении запуска мотора через 2–5 секунд лампочка не горит – диагностика пройдена, в цепи между индикатором и датчиками не возникло разрывов.

Если лампочка охлаждающей жидкости не будет гореть во время запуска двигателя, то поломка, скорее всего, возникла в самом индикаторе. Возможно, перегорела лампочка (светодиод).

Бывает, что даже после того, как двигатель включился, лампочка охлаждающей жидкости продолжает гореть. Это может говорить о том, что есть какие-то неисправности с датчиком или цепью. По этой причине индикатор не получает нужный сигнал. Кроме того, подобная поломка часто означает, что в одном или нескольких элементах охлаждения мотора возникла какая-то поломка.

Учитывайте, что в современных машинах есть достаточно современная система индикации, отображаемая на приборной панели. Работа лампочек может осуществляться в нескольких режимах. При производстве автомобилей подобная опция зачастую используется в индикаторе охлаждающей жидкости. Если, к примеру, он перегрелся, то цвет лампочки становится красным, а если охладился, то синим.

Стоит сказать несколько слов о том, как происходит работа непосредственно самого датчика температуры охлаждающей жидкости. Функционирование и конструкция прибора значительно усовершенствовались с тех пор, как он был изобретен. Использование современных материалов в процессе производства позволили добиться того, что датчик стал меньше в размерах, улучшились его показатели точности.

Данный прибор – это термический переменный резистор, который зафиксирован в металлическом корпусе, имеющем резьбовый наконечник. Когда происходит нагрев, то благодаря термоэлементу снижается сопротивление, возникшее в электрической цепи. За счет этого электронный блок управления (или, говоря другими словами, ЭБУ, контроллер), начинает показывать, какова температура охлаждающей жидкости.

Со времен Советского союза в автомобильном транспорте используются электронные приборы, которые измеряют температуру антифриза, находящегося в водяной рубашке двигателя

К неисправности этого прибора всегда относятся с особым вниманием, поскольку если не контролировать температуру в охлаждающей системе, может произойти перегрев мотора и поломка поршневой группы

По этой причине новичкам особенно важно понимать, что считается признаками поломки датчика температуры

Функционирование прибора определяет правильность выполнения следующих задач:

• Сигналы измерителя дают импульс для работы датчика температуры охлаждающей жидкости.
• Вовремя выключаются вентиляторы, отвечающие за принудительное охлаждение двигателя, когда антифриз достигает критического показателя температуры (примерно +100 °С).
• Насыщение топливовоздушной смеси, а также повышение оборотов холостого хода на непрогретом моторе.

В процессе езды контроллером фиксируются данные всех датчиков, после чего происходит формирование соотношения показателей топлива и воздуха в смеси. В данном процессе также задействован температурный измеритель.

Мнение автовладельцев о работе датчика уровня антифриза

1. Почистил контакт, но ничего не изменилось.

«Откатал 25 километров, и на приборной панели выскочила надпись «Coolant Level Low», означающая, что уровень хладагента недостаточный. Также начал светиться индикатор, указывающий на перегрев мотора. Сразу же припарковал авто, проверил расширительный бачок, антифриза было достаточно. Продолжил движение, в течение всей поездки надпись то исчезала, то снова появлялась.

На следующий день добавил охлаждайки до максимальной отметки. Снова проехал 25 километров, и ситуация повторилась, как и вчера: индикаторы мигают, при этом охлаждайки в расширительном бачке достаточно.

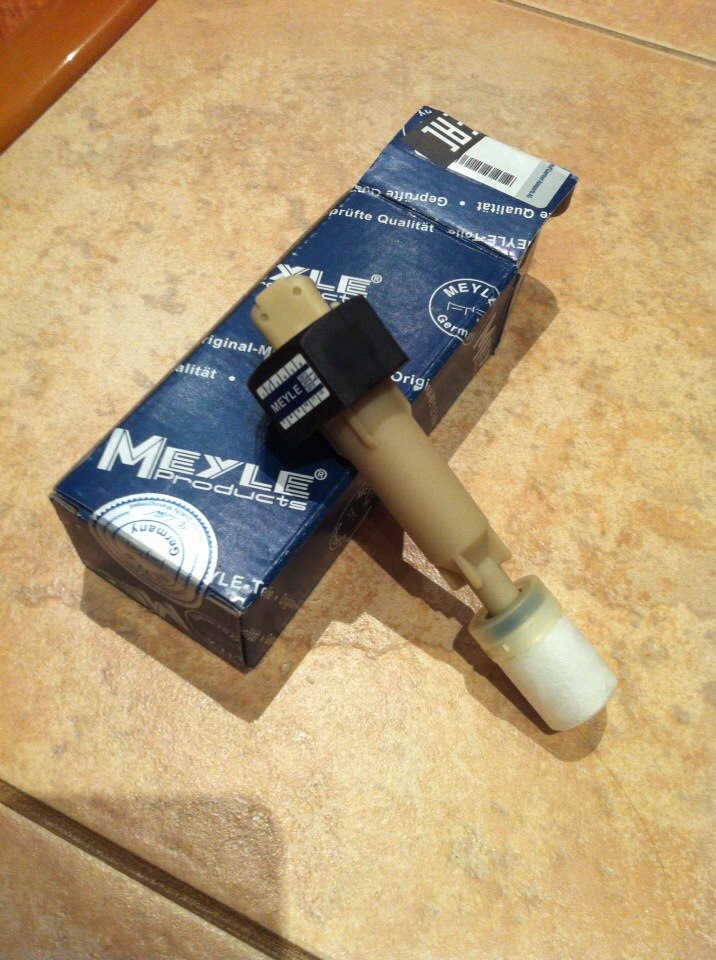

Снял датчик, почистил контакт, но ничего не поменялось. Купил новый и установил. Теперь все в порядке, никаких ошибок не выдает. Старый датчик хочу отремонтировать, может, получится. Что касается инструкции и мигания, считают, что, когда моргает индикатор, значит уровень ОЖ недостаточный. Когда перегрелся мотор, то индикатор горит вместе со «стопом», какая надпись при перегреве появляется, я не заметил. У меня авто 2010 года выпуска».

2. Электронный блок управления выдает ошибки.

«Электронасос носит название «насос системы охлаждения», он расположен так, что его легко можно осмотреть: внизу с левой стороны края мотора, надеюсь, понятно объяснил.

Даже после замены электронасоса ситуация осталась прежней. Снова отправился на СТО, механик установил новый датчик уровня антифриза. Пока езжу на авто в тестовом режиме. Что сказали в автосервисе: когда происходит считывание кодов неисправности, ошибка электронасоса охлаждения прописывается, поэтому его решили заменить. Когда выходит из строя датчик уровня антифриза, на индикаторе отказ проявляется, однако сам он не прописывается.

То есть если при считывании кодов не обнаружили бы ошибки, механик поменял бы датчик уровня. Но поскольку насос охлаждающей системы был в отказе, решили, что причина в этой детали, и заменили его. Сейчас все работает без проблем. Я считаю, что неисправность возникла из-за датчика, но к этой поломке еще добавился электронасос системы охлаждения».

3. В редких случаях датчик уровня антифриза можно отремонтировать.

«Долгое время изучал форум. Высветилась эта ошибка, индикатор то загорался, то потухал. Стоимость датчика уровня антифриза около 4 000 руб. А ремонт я выполнил бесплатно своими руками, за 15 минут. Обнаружил, что на двух контактах был непропай. Я в легком недоумении от этого, поломку устранил, теперь все работает как часы».

4. Почему выходит из строя датчик уровня антифриза?

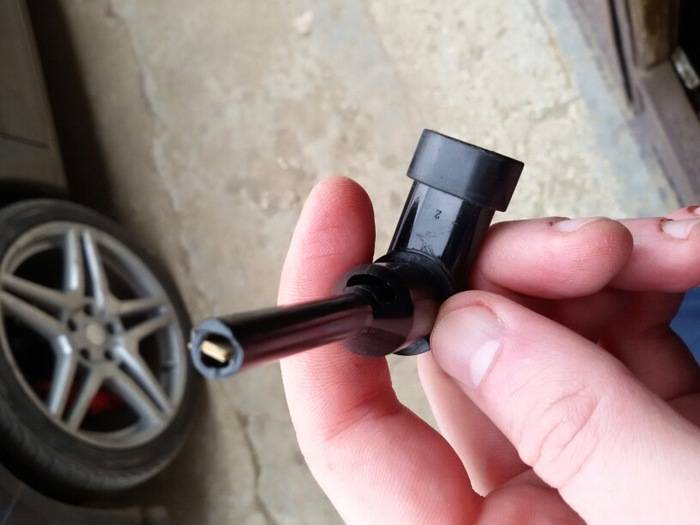

«Данный элемент – это геркон, который плохо припаян к плате. Его показания зависят от поплавка с магнитом внутри расширительного бачка. Почему может произойти поломка? Первая причина: поплавок застрял, если бачок пустой и чистый, вы легко увидите его, ось датчика – его ось.

Вторая причина: отпаялся геркон внутри, как в моей ситуации. Чтобы обнаружить эту поломку, подключаем к контактам мультиметр и замеряем сопротивление, проводим магнитом вдоль корпуса. Если есть замыкание геркона внутри, сопротивление будет меняться, но не так, как нужно. Когда геркон замкнутый, показания будут приблизительно 30 Ом. Это значит, что геркон работает. После вскрытия обнаружил, что датчик был неправильно припаян, на ножках отсутствовал контакт».

5. Что делать, если датчик уровня антифриза вышел из строя?

«На моем авто при каждой поездке возникали проблемы с этим датчиком. Заменил его, через два месяца ситуация повторилась. Как действовать в таком случае:

• Устанавливаем новый геркон.
• Если неисправность снова вылезла, заменяем расширительный бачок, в нем есть специальный механизм, который меняется вместе с ним.
• Если хотите упростить себе жизнь, отшиваем эту функцию с помощью оп-кома либо другого прибора и спокойно ездим.

После того как несколько раз выполнил замену, подумал, что проще отключить датчик и не заморачиваться. Раньше на другом авто с завода не было этого геркона, и ездил без проблем».

Почему может перегреться двигатель (даже зимой)

радиатор забит

Соты радиатора могут зарасти грязью очень быстро. Всего пара слякотно-грязевых месяцев — и вот он, перегрев двигателя, даже если летом радиатор чистили.

Без дополнительного обдува, даже новый радиатор не справится с эффективным охлаждением двигателя

вышла из строя водяная помпа (насос охлаждения)

Когда элементы водяной помпы изношены, она может прокачивать ОЖ, но в гораздо меньшем объеме и медленнее. А тут уж и до перегрева недалеко

заклинило термостат

Если клапан залипает в положении «малый круг», ОЖ циркулирует только вокруг мотора, а в радиатор (где охлаждается) не поступает

неисправная крышка расширительного бачка

Дело в том, что в пластиковой крышке, которой закрывается антифриз в бачке, встроен клапан. Он поддерживает необходимое давление, и чем оно выше — тем выше температура закипания жидкости.

Когда давление через неисправную или забитую грязью крышку стравливается, антифриз может закипеть на 10-20 градусов ниже нормы. Для системы охлаждения это критическое значение.

И достаточно постоять в пробке даже при -5 градусах на улице или пару раз «втопить» со светофора — как перегрев тут как тут.

• Почему загорается значок АКБ на «Рено», узнаете здесь.
• Что означает значок «пила» на приборной панели «Рено», можно узнать здесь.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Принцип действия и измерения

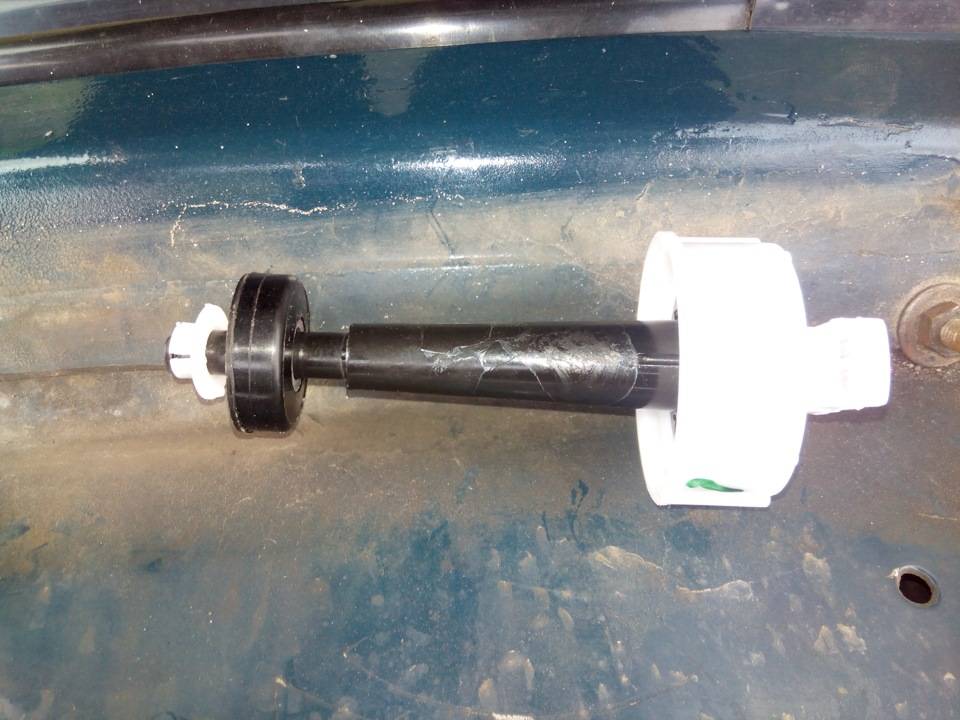

В основном в автомобиле используются поплавковые датчики уровня жидкости. В момент, когда охлаждающая жидкость находится на нормальном уровне, магнитное кольцо воздействует на геркон (это магнитный переключатель, оснащенный контактами). В этот момент контакты датчика размыкаются, сопротивление находится в пределах 3300 Ом. Когда уровень омывающей жидкости падает, то поплавок вместе с магнитом опускается до уровня геркона, и тот замыкается контакты датчика. В этот момент раздается сигнал на приборной панели, контакты которой замыкаются на массе.

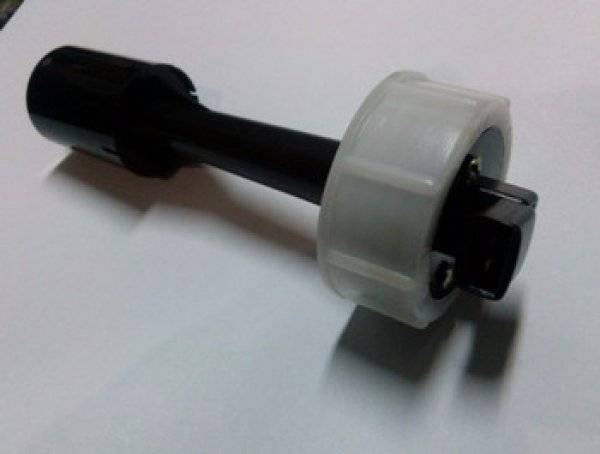

Фото – показания датчика

При этом кондуктометрические датчики и прочие измерительные устройства охлаждающей жидкости опрашиваются блоком управления каждую секунду. В случае неисправности измерителя или во время недостаточного сопротивления, для определения уровня не хватает данных.

Фото – датчик уровня топлива

ГЕРКОНОВЫЙ ДАТЧИК УРОВНЯ ВОДЫ

Один из самых популярных типов датчика, представляющий собой усовершенствованный вариант поплавковых устройств с механическим переключателем. Герконовые уровнемеры отличаются низкой стоимостью, простой и надежной конструкцией, а также возможность отслеживать изменение уровня воды в широком диапазоне.

Существует несколько разновидностей герконовых датчиков. В простейшем варианте механический переключатель поплавкового датчика меняют на геркон, что несколько повышает надежность устройства (так устроены герконовые уровнемеры боковой установки). Но чаще используется схема с несколькими герконами и поплавком с магнитами.

В качестве примера можно рассмотреть одну из самых популярных конструкций. Датчик изготавливается в виде трубки, по которой свободно перемещается поплавок. Внутри трубки устанавливаются герконы, количество которых может варьироваться в зависимости от требований к дискретности измерения.

То есть чем больше уровней воды нужно отслеживать, тем большее количество герконов нужно установить.

При изменении уровня воды поплавок поднимается или опускается, вызывая встроенным магнитом срабатывание геркона, который подключен в управляющую цепь. В простейшем варианте используются один геркон, для сигнализации предельного уровня воды.

Корпус герконовых датчиков может изготавливаться из различных материалов, в бюджетном варианте используется пластик, более дорогие и прочные модели изготавливают из нержавеющих сплавов. Выбор материала в основном зависит от того, где будет устанавливаться датчик (требования к механической прочности и надежности).

Герконовые датчики – одни из самых распространенных, и часто используются в бытовых системах автономного водоснабжения. Простая конструкция позволяет изготовить датчик самостоятельно, при этом его надежность и точность измерения будет на достаточно высоком уровне. Герконовые измерители уровня можно использовать для различных жидкостей.

В частности эти устройства широко применяются для контроля уровня топлива на транспортных средствах, используются в химической и нефтегазовой промышленности.

Если оценивать вышеперечисленные варианты датчиков уровня воды исходя из критериев надежности и точности измерений, то на первом месте будут электронные уровнемеры.

Но стоит учитывать, что их технические характеристики часто превышают требования, предъявляемые к бытовым системам водоснабжения. Поэтому поплавковые и герконовые датчики – это оптимальный вариант, с доступной ценой и простой установкой.
