Рабочий цилиндр сцепления – какую роль он играет в жизни автомобиля?

Установка ремкомплекта главного цилиндра сцепления

ВАЗ-2106, главный тормозной цилиндр принцип работы, устройство, ремонт Определить когда необходимо ремонтировать главный цилиндр не сложно, основными признаками его неисправности являются:

• Недостаточное выключение сцепления (сцепление ведет)
• Любой вид подтекания, что из-под гаек крепления шланга и трубок, что из торца из-под резиновых уплотнителей
• Заклинивание главного цилиндра в нажатом положении

В моей же ситуации главный потек из-за износившегося уплотнительного кольца, иными словами жидкость потекла по педали сцепления в салон.

Ремонт я начал с демонтажа шланга бачка, открутил хомут на главном цилиндре и быстро его сняв с главного повернул вверх и защемил за крышкой бачка чтобы жидкость не вытекала из бачка. Далее я открутил трубку, которая идет к рабочему цилиндру, делал это я специальным ключом, жаль нет фотографии но приобрести такой можно без проблем в любом автомагазине. Осталось только открутить сам главный, он крепится двумя гайками на 13 и извлечь его из-под капота.

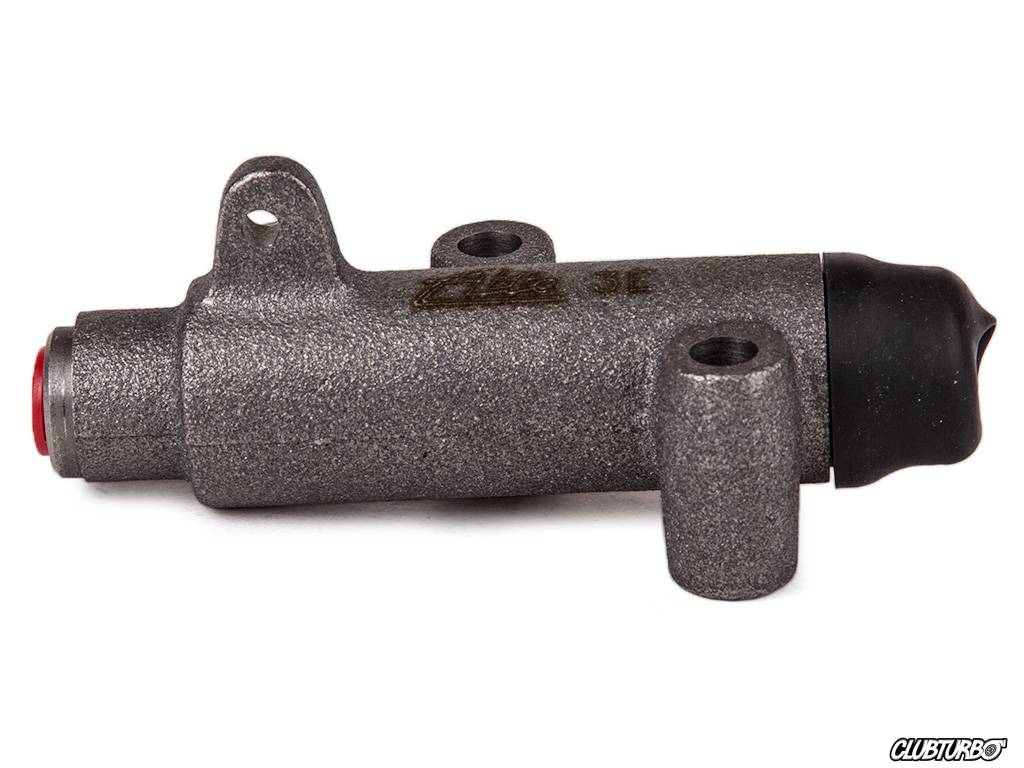

Главный извлечен

Снят пыльник, заметно, что жидкость текла отсюда

Подковырнув отверткой пыльник, я увидел откуда именно текла жидкость, предположение было абсолютно правильным.

Далее необходимо протереть цилиндр, удалить грязь и ржавчину.

После очистки от грязи, можно приступить к разбору. Для этого понадобится шило или аналогичный предмет.

Штопорное кольцо

Штопорное кольцо

Вытаскиваем кольцо

Далее нужно аккуратно извлечь внутренности, имея ввиду что поршень находится под действием пружины.

Вот так это выглядит

Далее необходимо очистить корпус главного цилиндра, нельзя скрести детали отверткой наждачкой и тп, это так на всякий случай, я использую тряпку с тормозной жидкостью. В мануалах по ремонту я часто встречал такие выражения, что если на деталях появились рыски, царапины и прочее то он не годен. Но вопреки всему этому практика показывает, что не смотря на все риски, при условии установки качественного ремкомплекта главный цилиндр работает без замечаний. Я использовал вот такой комплект:

Ремкомплект главного цилиндра сцепления ВАЗ

Снимаем старые кольца, чистим все канавки, отверстия. Там не должно быть не пыли ни мусора.

Кольцо снято, очищаем поршень, ставим новое

Чистые «Внутренности»

А вот и кстати причина течи цилиндра сцепления:

Кольцо износилось не равномерно

После очистки и замены колец, можно собирать цилиндр, ниже фотография что и как должно стоять:

Здесь фото не очищенного, я его добавил сюда чтобы показать правильность сборки

Собрав цилиндр устанавливаем штопорное кольцо

Прокачка сцепления на ВАЗ 2106

После того как произвели ремонт, необходимо прокачать сцепление. Во всех руководствах по ремонту можно найти стандартную инструкцию по прокачке сцепления, но она может помочь не всегда.

1. Первый вариант прокачки стандартный, он состоит в том, что необходимо заполнить бачок жидкостью, открутить штуцер для прокачки, одеть на штуцер шланг, а второй конец опустить в посудину с чистой жидкостью. Затем нажимая на педаль следим за тем когда перестанет выделятся воздух, также не забываем контролировать уровень в бачке.
2. Второй способ состоит в задействовании помощника — один человек нажимает на педаль 4-6 раз и держит нажатой ее в пол. Второй откручивает штуцер для прокачки, со штуцера должны выходить пузырьки воздуха, как только они перестанут выходить необходимо завинтить штуцер, а после этого отпустить педаль. И так до восстановления нормальной работы педали и пока не перестанут выходить пузырьки воздуха.
3. Есть еще самый простой способ прокачки, но который не всегда срабатывает — для его осуществления необходимо просто налить жидкость в бачек и отвинтить штуцер на рабочем цилиндре. Жидкость самотеком пройдет через всю систему и когда начнет стабильно вытекать из штуцера его можно завернуть и прокачку считать оконченной.

Прокачка сцепления ВАЗ 2106 с помощью напарника

Замена исполнительного механизма или любые другие манипуляции со сцеплением неизбежно приводят к снижению давления в гидроприводе и попаданию воздуха в магистрали сцепления. Для нормализации работы сцепления этот воздух необходимо удалить откачкой. Вот что требуется:

• 0,5 литра новой тормозной жидкости;
• отрезок резинового шланга длиной 30 см;
• Гаечный ключ рожковый на 8 мм;
• пустой контейнер для тормозной жидкости.

Последовательность работ

Для нормальной прокачки придется заручиться помощью партнера. Вы просто не можете все делать сами.

1. После ремонта и установки привода сцепления в нормальное положение в бачок добавляется тормозная жидкость. Его уровень должен доходить до верхней отметки у горловины емкости.

Пошаговая замена главного цилиндра сцепления

Для водителя с опытом замена цилиндра сцепления не будет очень сложной задачей. Нужно только строго следовать требованиям инструкции и подготовить все необходимые инструменты для такой работы.

Каких-либо трудностей данная процедура не представляет для опытного водителя, главное – это соблюдение инструкций, наличие необходимых инструментов, и, конечно же, растущие из нужного места руки.

Если вашему авто необходима замена главного цилиндра сцепления, а вы хотите выполнить эту работу самостоятельно, необходимо подготовить:

• цилиндр сцепления для замены неисправной детали;
• тормозную жидкость хорошего качества;
• набор рожковых ключей;
• пассатижи;
• емкость для слива рабочей жидкости.

Кроме того, для закрепления трубопровода нужен ключ «на 11».

Этапы выполнения замены цилиндра сцепления:

Этап 1. После демонтажа воздушного фильтра следует открыть бачок главного цилиндра сцепления и снять АКБ.

Этап 2. Снимаем хомут с шланга, по которому поступает тормозная жидкость, отсоединяем шланг и сливаем рабочую жидкость в подготовленную чистую емкость.

Этап 3. С помощью отвертки отсоединяем пружину- фиксатор и снимаем трубку.

Обратите внимание, что уплотнительное кольцо в точке соединения трубок с главным цилиндром следует менять каждый раз, когда происходит разборка этого узла

Рекомендуем

«Техническое обслуживание сцепления автомобиля: порядок проведения» Подробнее

Этап 4. Сжимая загнутые края, снимаем хомут, фиксирующий шланг поддачи тормозной жидкости, а затем отсоединяем и сам шланг.

Этап 5. Извлекаем пружинный фиксатор, расположенный под приборной панелью.

Этап 6. После демонтажа шайбы извлекаем наконечник штока главного цилиндра сцепления.

Этап 7. Вытаскиваем главный цилиндр из отсека двигателя, предварительно открутив гайки крепления.

Этап 8

Установка нового цилиндра и сборка узла производятся в обратном порядке (важно строго соблюдать очередность действий)

Демонтированную деталь нужно внимательно осмотреть на предмет наличия мелких дефектов (обращаем внимание на зеркало и состояние корпуса детали). Небольшие царапины и коррозию можно устранить с помощью мелкой наждачной бумаги. Эти простые действия позволяют самостоятельно устранить небольшие дефекты главного цилиндра сцепления

Эти простые действия позволяют самостоятельно устранить небольшие дефекты главного цилиндра сцепления.

После сборки из системы гидропривода сцепления необходимо удалить воздух путем ее прокачки. Эта процедура может выполняться несколькими способами.

Рассмотрим наиболее простой способ. Нужно заполнить бачок требуемым количеством тормозной жидкости, снять штуцер прокачки системы и одень на него гибкий шлаг. Другой конец шланга следует опустить в емкость для слива жидкости. После этого, нажимайте на педаль сцепления для удаления воздуха из системы (при этом, необходимо постоянно доливать тормозную жидкость в бачок до требуемого уровня). После завершения прокачки нужно обратно завинтить штуцер.

Рекомендуем

«Устройство цилиндра сцепления: немного теории для удачной практики» Подробнее

Чтобы прокачать систему гидропривода сцепления вторым способом понадобится напарник. Его задача состоит в том, чтобы делать 4-5 нажатий на педаль сцепления, а затем удерживать ее в выжатом состоянии. Во время прокачки нужно снять штуцер и выпускать воздух из системы. Процедура повторяется до тех пор, пока воздух не перестанет выходить из гидросистемы, а педаль начнет работать в нормальном режиме. Как правило, для достижения таких условий приходится повторять процедуру несколько раз.

Третий вариант удаления воздуха из системы гидравлического привода сцепления нельзя назвать очень надежным, но в некоторых случаях он может быть полезен. Бачок цилиндра сцепления необходимо наполнить тормозной жидкостью при открытом штуцере прокачки. Жидкость, проходя по трубкам системы, будет вытеснять воздух. Процесс можно считать завершенным, когда «тормозуха» начнет вытекать без воздушных пузырьков.

Это интересно: Датчик уровня топлива Матиз, Ланос и Нексия – как заменить самостоятельно?

Причины и признаки неисправности ГЦС

Как уже было сказано выше, со временем износ отдельных элементов цилиндра неизбежен. Также к преждевременному выходу детали из строя может привести несвоевременная замена тормозной жидкости, разрывы уплотнителей, ошибки при сборке/установке отдельных запчастей из ремкомплекта и т.д.

Как правило, самой серьезной поломкой можно считать такую, когда зеркало самого цилиндра сильно изношено, появились задиры, потертости и другие дефекты на поверхности металла, видны очаги коррозии. В такой ситуации обычной переборкой с использованием ремкомплекта часто обойтись не удается. Выходом становится только полная замена главного цилиндра сцепления.

Дело в том, что одним из свойств тормозной жидкости является высокая проникающая способность. Это значит, что жидкость просачивается даже по мельчайшим царапинам на зеркале цилиндра и/или поршне. Замена только резиновых уплотнителей в этом случае не помогает.

Зачастую качественный ремкомплект ГЦС обычно имеет как манжеты, так и новый поршень. Однако если царапины имеются на зеркале цилиндра, в этом случае нужна замена всей детали

По этой причине важно не допускать критического износа, обращая внимание на малейшие признаки неисправности ГЦС. Как только в цилиндре возникают неполадки, жидкость из системы может вытекать, понижается ее уровень

Также педаль сцепления может работать хуже, при езде водитель замечает, что процесс переключения передач нарушен в результате сбоев в работе сцепления. При проблемах с цилиндром педаль сцепления может падать в нижнее положение (проваливаться, залипать), ход педали становится тугим и т.д.

В таком случае нужно безотлагательно провести визуальный осмотр. Прежде всего, следует провести проверку уровня и состояния тормозной жидкости. Также нужно осматривать сам цилиндр. Если на цилиндре заметны явные потеки или уплотнители (манжеты) влажные, тогда очевидно нарушение герметичности.

Еще отметим, что частой проблемой главного цилиндра сцепления является активное засорение отверстий в крышке бачка. Чтобы устройство нормально работало, предполагается, что уровень жидкости в бачке цилиндра постоянно повышается и затем происходит его понижение.

Для того чтобы уровень нормально повышался и понижался, в крышке бачка есть специальные вентиляционные отверстия. В случаях, когда отверстия забиты грязью, весь гидропривод работает со сбоями, педаль сцепления ходит туго, происходит медленный возврат педали сцепления в исходное положение и т.д.

Причины поломок рабочего цилиндра автомобиля

Материал, из которого изготовлен корпус детали, имеет важное значение. Сегодня цилиндры делают не только из стали или чугуна — как раньше. Чаще стали использовать алюминий и даже полимер

Однако такие мягкие изделия не будут отличаться надёжностью

Чаще стали использовать алюминий и даже полимер. Однако такие мягкие изделия не будут отличаться надёжностью.

Ремонт штока сцепления необходим при следующих проблемах:

• утечки (возникают из-за износа уплотнительных колец или при нарушении целостности соединительных трубок);
• трещины на корпусе детали;
• поломки пружины РЦС.

Шток включает в себя несколько составных деталей, каждая из которых может получить повреждение. Толкатель, поршень, манжеты, пружина — всё эти компоненты постоянно под нагрузкой, поэтому вероятность их поломки велика.

КАК ЗАМЕНИТЬ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ НА LADA 2107 БЕЗ ПОМОЩИ СПЕЦИАЛИСТОВ?

Никто не хочет испытывать дискомфорт во время езды, тем более, если это связано с проблемами в области управления автомобилем. Владельцам отечественной «классики» приходится уделять состоянию своей машины больше времени и сил, потому что привыкли все делать своими руками. С полной уверенностью можно сказать, если автовладелец уже освоили процесс регулировки развала-схождения, то ему по плечу отремонтировать и гидропривод муфты включения трансмиссии, достаточно изучить технологию.

ОБЩИЕ СВЕДЕНИЯ

Чтобы замена рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических вазовских моделях приводится в действие за счет гидропривода, основная задача которого заключается в передаче усилий при нажатии на педаль управления муфтой.

В свою очередь, гидропривод состоит из двух цилиндров: главного и рабочего. При воздействии на педаль, в ГЦ создается давление, вследствие чего тормозная жидкость через клапан нагнетается в рабочий цилиндр (РЦ). Последний приводит в действие шток, который выжимает вилку, тем самым осуществляя выбор передач.

Традиционно РЦ расположен на картере КПП и закреплен двумя болтами, поэтому добраться к нему возможно только находясь под днищем авто. Работа обеих цилиндров зависит от наличия тормозной жидкости, поэтому нужно следить за ее уровнем, тем более, что делать это несложно – емкость находится в моторном отсеке.

КОГДА НУЖНА ЗАМЕНА НЕИСПРАВНОГО РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ НА ВАЗ 2107: ПРИЗНАКИ И ПРИЧИНЫ

В большинстве случаев неполадки управления муфты связаны с потерей герметичности, когда педаль теряет свою упругость при нажатии. Однако данный факт еще полбеды, а вот невозможность включить передачу – это уже серьезно.

Если скомпоновать признаки, указывающие на необходимость замены рабочего цилиндра сцепления на автомобиле ВАЗ 2107, то получим список:

1. Падение уровня тормозной жидкости в бачке, что говорит о потере герметичности шланга или РЦ. Поломка также определяется по пятнам под машиной.
2. Периодические «провалы» педали или ее мягкий ход свидетельствуют о попадании воздуха в систему. Поломка может быть следствием изношенного манжета или трещин корпуса рабочего цилиндра.
3. Постепенная потеря жесткости педали и затрудненное переключение передач говорят о поломке пружины РЦ. При этом уровень жидкости остается без изменений, а регулировка педали результатов не дает.

Протекание жидкости из главного цилиндра сигнализирует аналогичными признаками, поэтому при осмотре нужно обращать внимание и на его состояние

КАК СМЕНИТЬ РАБОЧИЙ ЦИЛИНДР LADA САМОСТОЯТЕЛЬНО?

Для работы понадобится следующий набор инструмента:

• Пассатижи.
• Рожковый ключ «на 17».
• Головка «на 13».

Процесс ремонта комфортнее выполнять на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть машины нужно поднять домкратом и установить на опоры, предварительно зафиксировав задние колеса башмаками. Далее работы производятся по следующим переходам:

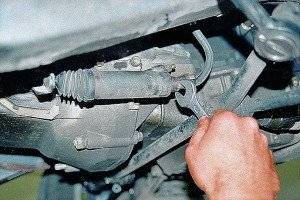

• Ослабить рожковым ключом «на 17» гайку наконечника шланга в пробке РЦ.
• При помощи пассатижей отсоединить оттяжную пружину.
• Разогнуть и вынуть пассатижами шплинт на конце толкателя.
• Головкой «на 13» отвернуть два болта крепления цилиндра к картеру КПП.
• Отсоединить кронштейн, который крепился болтами.
• Вынув толкатель из вилки, взять РЦ в руку и ключом «на 17» полностью отвернуть гайку наконечника и снять шланг.
• Выполнить замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу закрутить наконечник шланга, чтобы избежать потерь тормозной жидкости.
• Закрепить новую деталь в обратной последовательности.

Определенная часть автолюбителей предпочитают слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, а прокачку и регулировку сцепления делать придется в любом случае.

КАК ПРОКАЧАТЬ СИСТЕМУ УПРАВЛЕНИЯ МУФТЫ?

Для качества работы трансмиссии важно отсутствие воздуха в системе, для чего и делается прокачка. Процедура аналогична прокачке тормозов. Для выполнения работы нужен помощник:

Для выполнения работы нужен помощник:

1. Залить в бачок на главном цилиндре тормозную жидкость.
2. Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опустить в емкость с некоторым количеством жидкости.
3. Попросить помощника нажать на педаль 5-6 раз и зафиксировать ее в нажатом положении.
4. Ключом «на 10» отвинтить на пол-оборота штуцер и выпустить пузырьки воздуха, после чего закрутить штуцер и повторить процедуру до полного исчезновения воздуха в жидкости.

Главный цилиндр сцепления — устройство, ремонт и замена

Если упростить формулировку действий, выполняемых приводом сцепления, то звучать она будет так – передача крутящего усилия от мотора на соответствующий вал КПП с возможность отключения и последующим мягким включением после перехода на нужную передачу. В наше время ничего более эффективного, для выполнения этой цели, чем привод гидравлического сцепления конструкторы еще не придумали. Схема и принцип работы описываемого устройства проста: нажатая педаль, воздействует на шток цилиндра сцепления, который соответственно при помощи гидравлической жидкости, находящейся в бачке, через трубки, приводит в действие, посредством рабочего цилиндра, вилку и выжимной подшипник. Выход из строя привода сцепления, происходит по нескольким причинам, одной из которых может стать неисправный главный цилиндр сцепления, чтобы его отремонтировать желательно, разобраться в его устройстве, признаках, указывающих на неработоспособность механизма, способах ремонта, если же ремонт невозможен, то как произвести его замену.

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее. Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали

Ремонтируя главный цилиндр сцепления, желательно придерживаться некоторых советов:

• при неисправности и последующим за этим ремонтом цилиндра можно полностью не удалять жидкость из гидропривода;
• промывая детали, очень не рекомендуется для этого применять керосин, дизельное топливо и бензин, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
• перед сборкой, нелишним будет, смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

Работы, производимые при замене

Порядок необходимых действий, когда производится замена главного цилиндра сцепления, несложен:

• открутив бачок, шприцем следует откачать гидравлическую жидкость;
• отсоединить от педали сцепления главный цилиндр, что иногда бывает непросто;

• отсоединить все шланги, и заглушить те из которых течет жидкость;
• открутить гайки, крепящие цилиндр к кузову автомобиля;

• поменять на новый главный цилиндр сцепления и произвести монтаж в обратном порядке;
• прокачать систему сцепления.

Для процедуры прокачки сцепления потребуются:

• подходящий шланг для прокачки, который плотно одевается на воздушный клапан, находящийся на рабочем цилиндре;
• емкость для слива гидравлической жидкости;
• соответствующий ключ для клапана;
• сама жидкость.

Для прокачки следует: сняв защитный колпачок с клапана, на его место надеть шланг, второй конец которого должен быть опущен в жидкость, находящуюся в емкости. Попросить помощника понажимать на педаль сцепления несколько раз, после чего удерживать ее нажатой. Вывернув клапан на 4–5 оборотов, дать стечь жидкости с воздушными пузырьками и завернуть клапан обратно. Произведя такие же действия несколько раз, следует прокачать систему до полного удаления из нее воздуха. Также рекомендуем к просмотру видео по теме:

Метки: главный цилиндр сцепления, не работает сцепление, проваливается педаль сцепления, прокачка сцепления

Замена (ремонт) рабочего цилиндра сцепления своими силами

Рабочий цилиндр сцепления является составной частью гидропривода системы сцепления автомобиля. Его задача – принимать усилие, идущее от главного цилиндра сцепления и перемещать вилку выключения сцепления с нажимным подшипником.

Когда начнём ремонт рабочего цилиндра сцепления

Цилиндр сцепления рабочий традиционно размещается на картере сцепления. Его устройство принципиально не отличается на разных марках и моделях автомобилей, поэтому принцип замены или ремонт рабочего цилиндра сцепления одинаков, как на Паджеро, так и на Жигулях.

Устройство технологию его разборки вам необходимо знать для того, чтобы произвести ремонт рабочего цилиндра сцепления своими руками. Эта процедура не так сложна, как может показаться на первый взгляд.

В корпусе цилиндра находятся: толкатель, поршень, уплотнительные кольца, штуцер для выпуска воздуха, пружина.

Замена рабочего цилиндра сцепления в сборе является крайней мерой, так как существующие ремкомплекты полностью укомплектованы наиболее изнашиваемыми деталями. Хотя, в последнее время очень и очень страдает качество резиновых деталей.

Первым признаком нарушения работы сцепления является мягкий ход или провал педали сцепления. Но, это ещё не повод приступать к ремонту гидропривода. Для того, чтобы успокоить свою совесть необходимо провести прокачку гидропривода сцепления.

А вот если во время прокачки вы обнаружите в тормозной жидкости воздух, то стоит задуматься, откуда он взялся. Как правило, наличие воздуха в гидроприводе свидетельствует о нарушении герметичности резиновых уплотнителей.

Прокачка гидропривода сцепления

К винту прокачки на рабочем цилиндре подсоедините шланг и опустите его другой конец в ёмкость с тормозной жидкостью. Затем наполняем бачок главного цилиндра сцепления тормозной жидкостью и нажимаем педаль до прекращения появления воздушных пузырьков.

Если они не прекращаются, то начинаем ремонт гидропривода. Предварительно проверьте наличие следов наружного подтекания жидкости на обоих цилиндрах, трубопроводе и в местах соединения.

Ремонт рабочего цилиндра сцепления

Ремонт начинаем со снятия цилиндра и его разборки. Для этого понадобятся слесарный инструмент и тиски. В тиски рабочий цилиндр помещаем после снятия, для удобства его разборки.

• Защитный колпачок снимается вместе с толкателем, затем извлекаем поршень и снимаем стопорное кольцо на поршне.
• Снимаем с поршня уплотнительные кольца и пружину.
• Далее следует прочистить все отверстия в цилиндре и штуцер выпуска воздуха.
• Убедитесь в отсутствии механических повреждений наружной поверхности поршня и зеркала цилиндра.
• При наличии механических повреждений на пружине её следует заменить.
• Уплотнительные кольца и защитный колпачок меняются однозначно на новые из ремкомплекта.
• Промойте все детали чистой тормозной жидкостью, и только ею. Масло, бензин, «солярка» исключаются для промывки, иначе произойдет набухание резиновых деталей. Кстати для гидропривода используйте качественную тормозную жидкость.

Сборка и установка рабочего тормозного цилиндра производится в обратном порядке. Лишних деталей по инструкции о сборке рабочего цилиндра, оставаться не должно. Только те, которые вы не использовали из ремкомплекта рабочего цилиндра сцепления.

После ремонта рабочего или главного цилиндра сцепления не забудьте провести прокачку гидропривода.

Удачи вам при ремонте рабочего цилиндра сцепления.

https://youtube.com/watch?v=9CuwUQYcktc

Как выбрать цилиндры сцепления

В большинстве случаев автопроизводители разрабатывают отдельные цилиндры сцепления под конкретные модели авто. К примеру, рабочие цилиндры от Ssang Yong и Nissan отличаются не только формой и вариантом установки, но в деталь от корейской машины встроен еще и выжимной подшипник. Разные виды ГЦС могут отличаться длиной штока и вариантом соединения с приводом.

Подобрать нужный цилиндр сцепления можно тремя способами:

• по VIN-коду машины. Так подбирают детали в автомагазинах. Этот способ позволяет подобрать не только оригинальную запчасть, но и ее аналоги. Ошибка при таком подборе практически исключена;
• по данным кузова, марки, кузова, года выпуска и т.д. Наиболее важен в этом случае год производства машины, так как запчасти у одной и той же модели могут отличаться в зависимости от этой характеристики;
• по коду детали, снятой с автомобиля. По этому коду можно также найти цилиндр сцепления по листам совместимости запчастей.

При правильном подходе сложностей с подбором цилиндра сцепления не возникнет. Нужно учитывать, что внешне похожие детали могут отличаться по внутренней «начинке», поэтому стоит собрать максимум информации по зачасти, а надежнее всего искать ее по ВИН-коду.

Лучше всего для замены цилиндра сцепления использовать оригинальные запчасти. Они будут в точности соответствовать всем параметрам, которые установлены автопроизводителем и прослужат максимально долго. Единственный недостаток таких деталей – высокая цена.

Чтобы сократить расходы на ремонт можно использовать аналоги запчастей. Репутацию наиболее надежных деталей в этой категории получили изделия таких фирм, как LUK, Sachs и TWR, которые не сильно отличаются от оригинальных запчастей, но обходятся дешевле. При соблюдении всех требований по установке аналоги проходят не менее 150 тыс. км.

Аналоги цилиндров сцепления для современных авто по доступной стоимости предлагают такие торговые марки, как датская JP Group, чешская Profit, польская ABE. Они несколько уступают по качеству более дорогостоящим аналогам, но отличаются выгодным соотношением цена/качество.

Специалисты рекомендуют избегать использования некачественных подделок и деталей, которые называют «китай». Стоит отметить, что в настоящее время часто встречаются качественные запчасти с надписью «Made in China». В этом сегменте тоже можно при приобрести довольно надежный цилиндр сцепления. В Поднебесной сегодня выпускают продукцию «на любую стоимость». Качественные характеристики запчастей определяются их себестоимостью, которая включает расходы на оборудование и зарплату квалифицированных специалистов. Запчасти некоторых производителей из Китая по качеству можно сравнить с европейской и американской продукцией. Поэтому, при правильном подходе к выбору можно купить китайские цилиндры сцепления довольно высокого уровня.

Сцепление буксует

Еще одна распространенная проблема, с которой сталкиваются автомобилисты. Причина может заключаться в проникновении масла на фрикционную накладку диска. Из-за этого будет недостаточный зацеп с маховиком и постоянный запах гари. Это основные признаки неисправности сцепления, которое буксует. Машина не в состоянии нормально тронуться и продолжать движение – часто возможны рывки при разгоне.

Все это говорит о неполном включении сцепления. Среди прочих причин данной неисправности стоит выделить:

• Повышенный износ фрикционных накладок диска (о его ресурсе мы поговорим немного позже). Решается полной заменой элемента. Если на его поверхность попало масло (это будет видно по характерным пятнам), следует очистить элемент уайт-спиритом или другим обезжиривателем. Но это возможно только при целостности демпферных пружин и малом износе самих накладок.
• Засор компенсационного отверстия на главном цилиндре сцепления. Устраняется путем очистки (промывки) отверстий.
• Повреждение привода. Это может быть деформированная вилка либо неисправный рабочий цилиндр.

Очевидные симптомы подобной неисправности сцепления следующие: когда при отпущенной педали вы нажимаете на газ почти до упора, двигатель «рычит», но отдача не соответствует вашим ожиданиям. Кроме того, может ощущаться запах гари, доносящийся из моторного отсека.

Причины появления подобной проблемы:

• нарушена регулировка свободного хода педали;
• фрикционная накладка ведомого диска «загрязнилась» маслом. Чаще всего такой сценарий характерен для авто с большим пробегом, у которых может прохудиться сальник, прокладка, возникнуть неплотности в соединениях, из-за чего смазочная жидкость разбрызгивается под днищем, попадая и на фрикционные накладки. Именно в таких случаях возможно присутствие запаха горелого масла;
• износ фрикционной накладки;
• проблемы могут заключаться в неисправном приводе. Если заглянуть под днище автомобиля, попросив помощника выжать педаль сцепления, шток рабочего цилиндра доложен двигаться, толкая вилку. Если этого не происходит – поломку следует искать в приводе;
• у авто с гидроприводом подобная неисправность возникает по причине засорения компенсационного отверстия основного цилиндра.

Возможные причины:

• посыпался выжимной подшипник из-за наличия люфта или по причине отсутствия смазки;
• пришли в негодность лепестки корзины или демпферные пружины;
• износился подшипник ведомого вала на коробке.

Попробуйте оттянуть её назад носком ботинка. Если это не поможет, то есть проблема не исчезнет – вероятно, привод подклинивает. Или посыпался выжимной подшипник. Иногда к этому приводит заедание пружины педали (чаще всего – из-за продолжительного простоя) или штока главного цилиндра.

Скрипеть может втулка оси в месте крепления педали – достаточно просто смазать её.

А если при плавном нажатии/отпускании педали сцепление не включается (такой симптом характерен для гидравлического привода), то можно говорить о следующих причинах:

• нарушена герметичность магистрали системы сцепления;
• в системе уровень жидкости меньше допустимого;
• изношены манжеты главного цилиндра.

Если привод исправен, возможной причиной такого поведения может являться ослабление крепления фрикционных накладок (крепёж осуществляется заклёпками) или их износ.

В большинстве случаев причина такого явления – завоздущивание гидравлической магистрали. Лечится удалением воздуха из системы (прокачкой системы).
