Мануалы и документация для Yamaha FZ6 (FZ6N, FZ6S)

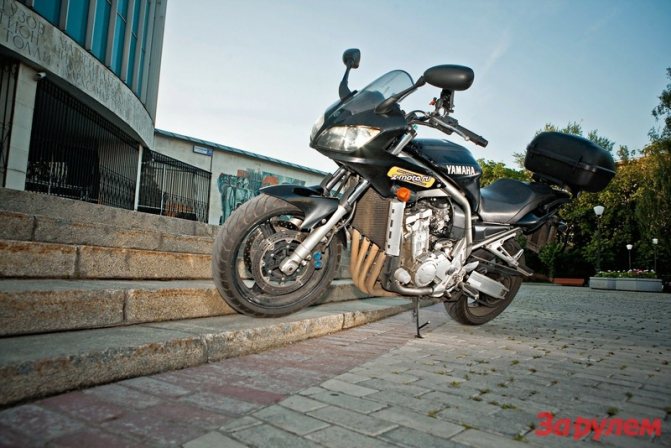

011_MOTO_0810_034

ФАРЫ. Мотоциклы для всех мировых рынков оборудованы одинаковой головной оптикой: в каждой фаре установлено по одной лампе H4. Но на многих аппаратах, в силу особенностей законодательства стран, для которых они были произведены, правая фара работает только в режиме дальнего света. Поскольку лампа H4 — двухнитевая, подключить второй ближний не составит труда. Достаточно найти под баком электрический разъем, в который входят шесть проводов, а выходят пять. Недостающий провод как раз и должен отвечать за правый ближний свет.СЕДЛО. С точки зрения пилота, седло можно назвать идеальным. В меру жесткое, правильно спрофилированное, оно позволяет как свободно перемещаться по нему в обеих плоскостях, например свешиваясь с мотоцикла на треке, так и комфортно чувствовать себя в дальней дороге. Пассажирское же место не может похвастаться отличной оценкой. Во-первых, оно расположено достаточно высоко относительно места пилота, и пассажир, особенно рослый, в прямом смысле сталкивается с проблемой встречного ветра. Кроме того, подножки второго номера расположены высоковато, так что ноги быстро затекают, а профиль самого седла не позволяет как следует зафиксироваться — на торможениях пассажир неизбежно съезжает на загривок пилоту. Так что в полной мере комфортно в дальней дороге тут будет только людям ростом ниже среднего.

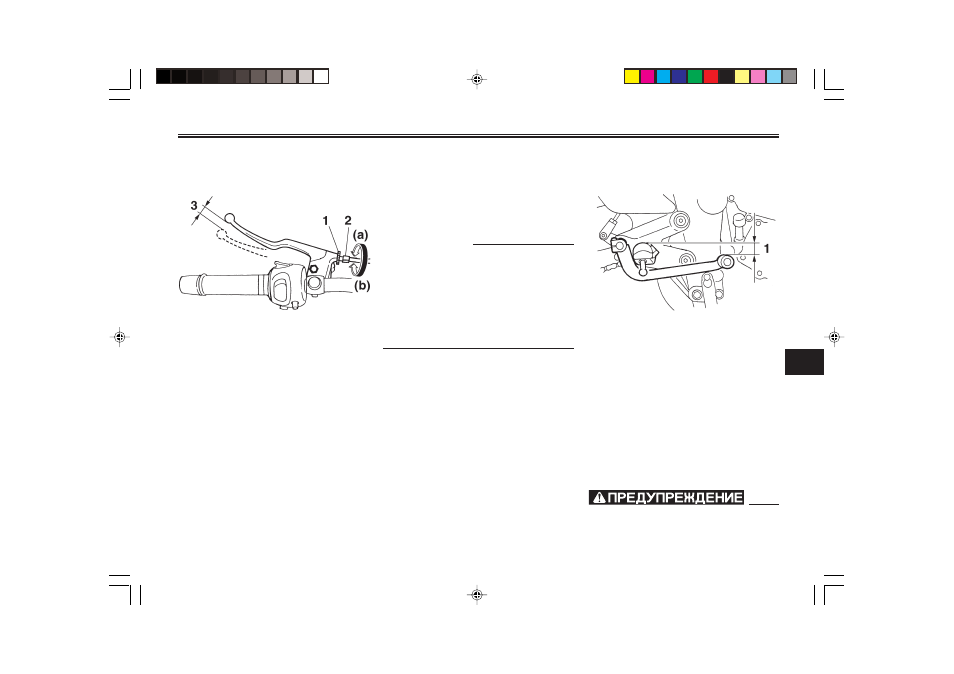

Страница 65

ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

Регулировка положенияпедали тормоза

1. Расстояние между педалью тормоза

Верхняя плоскость педали тор-моза должна быть расположенаприблизительно на 25,8 мм поднижней плоскостью подвескиподножки, как показано на рисун-ке. Периодически проверяйте по-ложение педали тормоза и, еслинеобходимо его отрегулировать,обращайтесь к дилеру фирмы“Ямаха”.

Если педаль тормоза кажетсямягкой или западает, это можетсвидетельствовать о наличии

Регулировка свободногохода рычага сцепления

1. Контргайка2. Регулировочный болт свободного

хода рычага сцепления

3. Свободный ход рычага сцепления

Свободный ход рычага сцепленияизмеряется расстоянием 10,0-15,0 мм, как показано на рисунке.Периодически проверяйте сво-бодный ход рычага сцепления ипри необходимости регулируйтеего следующим образом:

1. Отпустите контргайку на ры-

2. Чтобы увеличить свободный

ход рычага, поверните регу-лировочный болт в направле-

ние (а). Чтобы уменьшить сво-бодный ход рычага сцепле-ния, поверните регулировоч-ный болт в направлении (b).

3. Затяните контргайку.

ПРИМЕЧАНИЕ:Если указанный свободный ходрычага не удается достичь илиесли рычаг сцепления работаетнеправильно, обратитесь к диле-ру фирмы “Ямаха”, чтобы специа-листы проверили весь механизмсцепления.

49CS6206

Двигатель и тормоза решил оценить уже по приезду в столицу — после обкатки силового агрегата и окончательной притирки колодок. Новый двигатель поразил тяговитостью и эластичностью. Такое ощущение, что характеристику крутящего момента ровным слоем размазали по тахометру. На трассе шестую передачу можно включать уже при 85–90 км/ч и даже выполнять на ней все обгоны. После обкатки проверил «максималку» — цифровой спидометр показал 215 км/ч. Однако к концу двухмесячного теста, когда пробег составил более пяти тысяч километров, максимальная скорость выросла до 221 км/ч. Но с пассажиром мотоцикл отказывался ехать больше 195 км/ч (в отличие от пассажира!) — что ж, аэродинамика аппарата (а,следовательно, и «максималка») в значительной степени определяется массо-габаритными характеристиками экипажа (и груза). Так что, возможно, какой-нибудь японец со своей подружкой выжмут даже больше моего «одиночного» максимума. Зато на заднее колесо Diversion становится весьма охотно.

Yamaha FR 18: характеристики

Первый катер Yamaha FR 18 был выпущен в 1990 году и до сих пор не потерял актуальности.

Внешний вид

Каюта этой модели скрыта в запалубленной носовой части. Габариты ее невелики:

• длина – 172 см;
• ширина –166 см (в самой широкой части).

Чаще всего эту часть катера используют для хранения вещей. Также в каюте можно спать. В ней спокойно располагаются два человека.

Войти в каюту можно по левому борту через пластиковую дверь. Катер оснащен массивной панелью приборов. На ней можно разместить дополнительные аксессуары. В кормовой зоне размещены 2 платформы для купаний.

Передние сидения могут использоваться как рундуки. Это полые конструкции, изготовленные из качественного стеклопластика. Задняя стенка спинки сидений является крышкой. Есть вариант размещения окна в этой части. В полу между сидениями устанавливается рундук-аквариум.

Аккумуляторный отсек расположен по правому борту. Центральная часть открывается от пола, где размещен топливный бак. Там же складируют жилеты и другое снаряжение.

Первый катер Yamaha FR 18

Габариты катера:

• длина – 5,53 м;
• ширина – 2,23 м;
• высота борта – 1,04 м.

Угол внешней килеватости днища у транца Yamaha FR 18 составляет 17.00 град. Отличная модель водного транспорта, где могут разместиться 5 человек. Грузоподъемность катера составляет 600 кг.

Встроенный двигатель отсутствует. Специалисты рекомендуют установить подвесной мотор мощностью 70 л. с.

Ходовые качества

Владельцы ценят эту модель за мореходность. Она плавная и одновременно экономичная, спокойно входит в режим глиссирования. Владельцы Yamaha FR 18 говорят, что управлять таким катером – одно удовольствие. Проскальзывания в виражах практически отсутствуют.

Достоинства и недостатки

Эта модель имеет много преимуществ. Владельцы выделяют следующие плюсы Yamaha FR 18:

• наличие каюты;
• возможность глиссирования при сравнительно небольшом моторе;
• отличные мореходные характеристики.

Один из главных минусов модели – маленький размер каюты. Также некоторые владельцы катеров жалуются на неудобный кокпит.

За мореходность эту модель ценят владельцы

014_MOTO_0810_034

Обычно рекомендации по выбору конкретного экземпляра начинаются со слов: «помимо стандартных проверок, одинаковых для любого мотоцикла, нужно обратить внимание на…». Так вот, в отношении «Фазера» все точно наоборот: «проведите стандартные для бэушного мотоцикла проверки»

Никаких хитростей, подводных камней и фамильных болезней Fazer действительно не имеет. По той же причине полная тишь да гладь и в ценовом вопросе. Диапазон начинается примерно со 160 тыс. руб. за самые заслуженные (сказать «старые» — язык не поворачивается) аппараты 2001–2002 годов и заканчивается 270 тыс. руб. за экземпляры последнего, 2005 года выпуска.

Yamaha

В связи с тем, что старый Fazer 600 был не в состоянии соответствовать новым требованиям Европейского Союза по вредоносным выхлопам, в 2003 году Yamaha придумали альтернативу в виде мотоцикла Yamaha FZ6 Fazer. Байк не только соответствует всем стандартам по наши дни, но имеет прекрасный дизайн, превосходное управление и является многосторонним. Двигатель нового мотоцикла Yamaha FZ6 Fazer (как и нейкеда FZ6) был разработан на базе дефорсированного мотора Yamaha YZF-R6. Очевидно, что в этом звере достаточно сил для хорошего ускорения. В 2007 году был выпущен Yamaha FZ6-S2 Fazer с обновлениями топливной системы и некоторых деталей в целом.

Управление мотоциклом Yamaha FZ6 Fazer является одной из самых лучших характерных черт мотоцикла, благодаря хорошему шасси, толстым шинам, широкому рулю и хорошей подвеске (несмотря на ограниченный потенциал регулировки). Взятые с R6 тормоза работают с максимальной эффективностью. Некоторые нарекания были на топливную систему у первых моделей, но с выходом обновленного FZ6-S2 в 2007 году они исчезли. На приборной панели Yamaha FZ6 Fazer располагается цифровой спидометр, аналоговый тахометр и индикатор топлива. Эргономика мотоцикла прекрасна во всех аспектах, мотоциклисту любой комплектации будет удобно в седле Yamaha FZ6 Fazer.

Краткая история Yamaha FZ6 Fazer

• 1998: выпущен первый Yamaha FZS600 Fazer с двигателем Yamaha Thundercat • 2000: Yamaha FZS600 получил новое седло и большой топливный бак • 2002: мотоцикл обновлен большим резервуаром, новым обтекателем, приборной панелью и выхлопом из нержавеющей стали • 2003: выпущен новый Yamaha FZ6 Fazer после заката эры оригинального Fazer. • 2004: выпущен нейкед Yamaha FZ6 • 2005: Нейкед FZ6 резко упал в цене, что было сделано для конкурентоспособности с Suzuki Bandit. • 2006: выпущен Fazer с АБС • 2007: модификации топливной системы и некоторых других деталей. Модель называется FZ6-S2 • 2010: В Европе FZ6 и Fazer заменены новыми мотоциклами FZ8 и Fazer8

Технические характеристики Yamaha FZ6 Fazer (2004-2009)

• Предельная скорость: 230 км/ч • 400 метров: 11.6 секунд • Мощность: 90 л.с. • Крутящий момент: 57 Нм • Вес: 186 кг • Высота по седлу: 795 мм • Топливный бак: 19.4 литров • Средний расход топлива: 5.7 литров на 100 км • Двигатель: 600 см3, рядная четверка, 16 клапанов • Коробка скоростей: 6 ПЕРЕДАЧ • Передняя подвеска: нерегулируемая • Задняя подвеска: регулировка к предварительной нагрузке • Передняя шина: диск 289 мм • Задняя шина: диск 245 мм • Передняя шина: 120/70 x 17 • Задняя шина: 180/55 x 17

Как правильно выбрать

Так как мотоцикл давно не выпускается, в любом случае все они с пробегом. Выбрать конкретную модель не просто, так как большинство из них участвовали в ДТП и имеют повреждения.

На что обратить внимание

Стоимость ниже 3000$ говорит о том, что мотоцикл имеет или имел серьёзные повреждения, либо у него проблемные документы. Другими словами: мотоцикл требует вложений.

Если вы нашли объявление и «кинули глаз» на конкретный вариант, то сравните его с оригинальной фотографией мотоцикла такой же модели, что бы зрительно определить либо отсутствие каких-либо декоративных деталей, либо наличие «колхоза».
Такие вещи, как фара, маятник, сидение, подрамник, вилка, тормозная система, должны быть оригинальными, а не китайским аналогом

Если же имеются явные моменты установки китайских аналогов, то это хороший повод поторговаться.
На модель FZ6 не продаётся китайский пластик, поэтому переживать за оригинальность накладок не стоит.
Наличие небольших царапин на грузиках ручек, поворотниках и пластике говорит о мелких ДТП, на которые не стоит обращать внимание, так как это типичная ситуация для мотоцикла этого класса. Если мотоцикл падал на скорости, то об этом скажет счёсанная боковина

Зачастую после таких аварий мотоциклы продают, и сумма восстановления может быть незначительной при условии, что царапины будут не глубокими, бак не помят, а зазоры между пластиком в допусках.
Осмотрите ручки на предмет глубоких царапин и трещин.

Обязательно проверяйте где только есть возможность, мотоцикл на предмет количества ДТП, а также соответствие номера рамы с номером, записанным в техническом паспорте транспортного средства.
Попросите продавца снять пластик, который закрывает нишу АКБ. Пластик должен обратно устанавливаться просто. Любые сложности говорят о наличии ДТП. А также попросите снять облицовку ведущей звезды. Если она грязная, а мотоцикл чистый, то делайте вывод, насколько остальные узлы и агрегаты в хорошем состоянии.

Как заменить сцепление мотоцикла

Сцепление мотоцикла является одним из важнейших элементов, приводящих транспортное средство в движение. Правильная его регулировка и соответствующая эксплуатация делает срок службы сцепления достаточно длительным. У бережных водителей оно может проехать около 40 тыс. км и более. Однако, в любом случае наступает момент, когда сцепление мотоцикла требует замены.

О том, когда это сделать и как правильно осуществить замену сцепления мотоцикла и пойдет речь в данной статье.

О необходимости замены сцепления мотоцикла свидетельствуют некоторые «симптомы». К ним относятся:

Бывают моменты, когда сцепление «ведет», т.е. мотоцикл делает попытки езды вперед при выжатом рычаге до конца. При этом наблюдается затрудненное переключение передач, а нейтральную практически невозможно поймать.

Однако, если и были замечены указанные симптомы, это еще не означает однозначной замены элемента мотоцикла, ведь сцепление можно попробовать отрегулировать.

Краткая история модели

Модель: Yamaha FZ6 (Naked), Yamaha FZ6 Fazer (все регионы). Код модели: 5VX3, 5VX4 (Северная Америка), 1B31, 5VX1, 5VX5 (Европа), 5VX2 (Океания).

2005 г. — без существенных изменений.

Модель: Yamaha FZ6 (Naked) / FZ6-N, Yamaha FZ6 Fazer / FZ6-S (все регионы). Код модели: 5VX8, 5VX9 (Северная Америка), 1B33, 1B35, 5VX6 (Европа), 1B34, 1B36, 5VX7 (Океания).

2006 г. — модель получает обновления по двигателю и системе впрыска топлива для получения лучшего крутящего момента на низах и более ровной полки отбора мощности. Кроме того, мотоцикл получает новую раму, маятник и колеса черного цвета. Появление версий с ABS. Появление европейских версий S2 и S2 Fazer на 98 л.с. Все европейские FZ6 выдают 77,5 л.с.

Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer (все регионы). Код модели: 5VXH, 5VXJ (Северная Америка), 1B3B, 1B37, 1B39, 5VXB, 5VXD, 4P51, 4P52, 5VXK (Европа), 1B3A, 1B3C, 1B38, 5VXC, 5VXG (Океания).

Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS (все регионы). Код модели: 4S82, 4S83 (Северная Америка), 1B3D, 5VXL, 5S51, 5S41, 5S31, 5S21, 4S81 4S84,, 4P54, 4P53 (Европа), 5S52 (Океания).

2008 г. — без существенных изменений.

Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS (все регионы). Код модели: 4S88, 4S89 (Северная Америка), 5S53, 5S42, 5S22, 4S86, 4S8A (Европа), 5S54, 4S87 (Океания).

Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS, Yamaha FZ6-R (все регионы). Код модели: 5S56, 4S8C (Океания), 5S55, 5S44, 5S43, 5S57, 5S23, 4S8B, 36P6, 36P3, 4S8F (Европа).

Модель: Yamaha FZ6R (Северная Америка). Код модели: FZ6RZW, FZ6RZL, FZ6RZR, FZ6RZCW, FZ6RZCR, FZ6RZCL, FZ6RZCB, FZ6RZB.

2017 г. — последний год производства.

Это интересно: Мотоцикл Honda DN-01 2008

Обзор

Что мы тут видим?

В глаза бросается большой топливный бак, который закрывает алюминиевую раму мотоцикла. Благодаря тому, что двигатель сидит достаточно плотно, отсутствуют просветы. Передний фонарь интересной треугольной формы с закруглениями.

Спидометр в Yamaha расположен не в середине, а чуть в стороне. Интересно, что при включении мотора сначала проводится самотестирование, после запуск мотора, которого на холостом ходу практически неслышно.

Управляемость

Байкеры отмечают легкое маневрирование в пробках и стабильную устойчивость на поворотах.

Все органы управления реагируют на команды быстро, поэтому можно смело концентрировать внимание на дорожную обстановку. Сравнивая эту модель с чувствуется, что переключать передачи стало намного легче, и при переключении не слышен характерный щелчок. Процесс движения Yamaha FZ6-N стал немного лучше относительно предыдущей линейки мотоциклов

Процесс движения Yamaha FZ6-N стал немного лучше относительно предыдущей линейки мотоциклов.

Комбинация приборов

Цифровая панель приборов.

Если на высокой скорости легко читается показатель скорости движения, то тахометр в этом плане явно проигрывает, так как для его выделена узкая полоска на ЖК-дисплее. Кстати, эта модель получила адаптивный свет, и теперь ближний свет включается автоматически. Внедрение этой технологии способствовали изменения в законодательстве.

Обзор

Что мы тут видим?

В глаза бросается большой топливный бак, который закрывает алюминиевую раму мотоцикла. Благодаря тому, что двигатель сидит достаточно плотно, отсутствуют просветы. Передний фонарь интересной треугольной формы с закруглениями.

Спидометр в Yamaha расположен не в середине, а чуть в стороне. Интересно, что при включении мотора сначала проводится самотестирование, после запуск мотора, которого на холостом ходу практически неслышно.

Управляемость

Байкеры отмечают легкое маневрирование в пробках и стабильную устойчивость на поворотах.

Все органы управления реагируют на команды быстро, поэтому можно смело концентрировать внимание на дорожную обстановку. Сравнивая эту модель с R6 чувствуется, что переключать передачи стало намного легче, и при переключении не слышен характерный щелчок

Процесс движения Yamaha FZ6-N стал немного лучше относительно предыдущей линейки мотоциклов.

Комбинация приборов

Цифровая панель приборов.

Если на высокой скорости легко читается показатель скорости движения, то тахометр в этом плане явно проигрывает, так как для его выделена узкая полоска на ЖК-дисплее. Кстати, эта модель получила адаптивный свет, и теперь ближний свет включается автоматически. Внедрение этой технологии способствовали изменения в законодательстве.

Кому подойдёт этот байк?

Дорожный байк Yamaha FZ-6 – довольно популярная модель и яркий представитель класса 600-кубовых классических мотоциклов.

Так как вес мотоцикла составляет 180 кг, то лучше всего иметь опыт в вождении тяжёлых мотоциклов

Касательно мощности: 98 лошадиных сил, это та мощность, с которой нужно уметь обращаться осторожно. Учитывая специализацию мотоцикла как городской транспорт, то мы не рекомендуем новичкам садиться за руль байка FZ6

Этот мотоцикл подходит для опытных мотоциклистов, которые большее количество километров наматывают в городском режиме, ценят качество и надёжность, а также комфорт. Даже спустя несколько часов непрерывной езды с пассажиром, вы не почувствуете усталости.

49CS6187

За время теста мне удалось не только покатать друзей ростом под метр девяносто и миниатюрных подружек, но и самому оценить пассажирское место. Оказалось, что ехать «вторым номером» на этом мотоцикле чуть ли не приятней, чем водителем. Примечательно, что и я, будучи за рулем, не испытывал дискомфорта от находящегося сзади попутчика, независимо от его роста. Эргономика «второго номера» продумана так, что он абсолютно не сковывает и не ограничивает движений водителя ни на трассе, ни в пробках. Единственное, что приходилось подстраивать в мотоцикле, так это «зажимать» пружину заднего амортизатора. Благо делать это удобно, а специальный ключ присутствует в прилагаемом наборе инструментов.

Размеры и масса

В зависимости от версии вес может несколько колебаться. Однако диапазон изменения небольшой и в среднем снаряженная масса этой модели составляет около 200 кг. Впрочем, это во многом объясняется вместительным баком в 19 л. Многие сочтут это слишком большим показателем для такого простенького городского байка, ведь он совсем не подходит для просторных загородных трасс. Высота по седлу средняя – 795 мм.

Промокоды на шины, диски, АКБ и аксессуары

Шины, масла и диски со скидкой

«Колеса Даром» предлагает более 5 000 типов шин и более 18 000 моделей дисков. Весь ассортимент авто, мото, велотоваров составляет порядка 100 000 наименований. Заходите и забирайте свои скидки!
Получить купон

Ходовая часть и тормоза

Характерной чертой FZ6 является то, что ход передней и задней подвески одинаков и составляет 130 мм. Это и не много, и не мало, а с учетом класса –в самый раз. Пара тормозных дисков спереди и один сзади полностью обеспечивают модель необходимым тормозным потенциалом, благо в Ямаха не стали скупиться и ставить барабанный тормоз в задней части.

Видимо, для облегчения конструкции рама здесь выполнена из алюминия. Впрочем, вес около 200 кг, пусть даже с топливом, – достаточное оправдание для таких мер, ведь это, в конце концов, типичный нейкед, а не какой-нибудь спорт-турист или гибрид.

Производство

Мотоцикл выпускался не так уж и долго – с 2004 по 2009 годы. Тем не менее, по сравнению со многими другими моделями, это вполне серьезный период. Байк до сих пор пользуется успехом, потому что выдержал испытание временем. К тому же он настолько современно выглядит, что не разбирающийся в мотоциклах человек может счесть его за последнее слово в этой индустрии.

Среди соперников этой модели можно выделить несколько байков от конкурирующих гигантов японской мотоиндустрии: это GSF 650 Bandit от Судзуки, Z 750 от Кавасаки и CBF 600 от Хонда. Все эти байки прекрасно смотрятся и обладают сопоставимой с FZ6 начинкой.

История изменений

Вот какой путь прошла модель:

• 2004 – старт выпуска мотоцикла;
• 2006 – обновления в двигателе, а также изменения системы впрыска;
• 2007 – улучшение суппортов;
• 2009 – последний год выпуска.

FZ6 от Ямаха – отличный мотоцикл для городской езды, но его точно нельзя назвать лучшим представителем класса нейкедов.



Как регулировать сцепление на мотоцикле yamaha fz6

На FZS600 «02 г. возникла проблемка, доверил я мотоцикл одному мамонту, так тот, попытался замутить бернаут и постоянно бросал сцепление на не очень высоких оборотах. Естественно колесо не срывалось, а байк тупо бросало вперед. После очередной неудачной попытки мотоцикл перестал реагировать на ручку газа

то есть не важно какая скорость включена, ощущение что газуешь на нейтралке. А если вывесить колесо то при открывании газа на включенной скорости оно медленно начинает раскручиваться, но его можно легко остановить рукой. Местный мотомеханик сказал что сорвало шпонку на валу, фиксирующую ведущую звездочку, но судя по мануалу никакой шпонки там нет

Местный мотомеханик сказал что сорвало шпонку на валу, фиксирующую ведущую звездочку, но судя по мануалу никакой шпонки там нет.

Совета в реале спросить не у кого, а местному мото-коновалу отдавать мот на растерзание не хочется =( Друзья, может кто сталкивался с подобным.

Вернуться к началу

DimKA Фазеровод

Цитата:

1. Закрутить регулятор на руле до упора, т.е. добиться максимально возможного свободного хода ручки сцепления. 2. Снять круглую резиновую пробку слева на двигателе, открутить контргайку, открутить регулировочный болт на несколько оборотов. 3. Очень маленьким усилием крутить регулировочный болт в сторону закручивания. Как только возникает легкое сопротивление (болт уперся в штифт) крутить перестаем. Закручиваем контргайку. 4. Покрутить регулятор на руле для получения требуемого по мануалу свободного хода ручки сцепления. Не забыть законтрить. Уточняющая информация: — Фрикционные диски стоят новые (поменял так как старые уже совсем пришли в негодность, мот буксовал). — Стальные диски ровные, проверял щупом 0,1 мм прижав к стеклу пальцами (как в мануале). — Пружины в допуске (2 пружины по 34,34 мм; 4 пружины по 34,5-34,6 мм). — Трос сцепления отрегулирован как положено! В чем может быть дело? И можно ли поджать пружины дополнительными шайбами, так как они в допуске, но все равно уже «на грани»? Мотоцикл FZS600 Fazer, 1999 года. Последний раз редактировалось: Kim (Вт 02.06.15 11:53), всего редактировалось 1 раз

Вернуться к началу

Артем Ветеран

Castrol Act Evo 4t, по классификации в допуске (из мануала) подходит.

Итак, друзья! Только что вернулся из гаража. Пораскинув извилинами, решил начать с пружин, которые «на грани». В итоге поджал 3 пружины шайбами. Сцепа стала туже, но главное больше не буксует на холодную. Шайбы поставил на 3 пружины «треугольником», чтобы соблюсти симметрию вала. Если поставить шайбы на все шесть пружин, тогда сцепа слишком тугая получается (пальцы левой руки протестуют). Мне пришлось обычные шайбы засверлить разверткой до внутреннего диаметра 11 мм. Тогда пружины поджимаются, и крышка корзины отходит при выжимке сцепления.

Дополнительный металлический диск влечет добавление еще одного фрикционного. Два подряд металлических ставить мне кажется не стоит. А если добавить Металлический+фрикционный, корзина тогда не соберется, если фрикционные новые (толстые по максимуму). Но это мои размышленя.

Последний раз редактировалось: Kim (Чт 04.06.15 23:15), всего редактировалось 6 раз(а)

Вернуться к началу

Sanchezz Ветеран

Кстати, начиная с 2000 года на FZS600 ставили другие пружины сцепления. Их длина около 39мм, а не 34-35мм как указано в мануале. Видимо, это неспроста.

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете голосовать в опросах

Роwеrеd bу рhрВВ 2001, 2005 рhрВВ Grоuр

Технические характеристики

В качестве двигателя для FZ-6 был использован дефорсированный и перенастроенный мотор от спортивного байка Yamaha YZF-R6.

Характеристика	Параметр
Тип мотоцикла	нейкед
Год выпуска	2004-2009 г.
Рама	алюминиевая
Тип двигателя	4-цилиндровый, 4-тактный, рядный
Рабочий объем	600 куб. см.
Диаметр цилиндра/ход поршня	65,5 мм х 44,5 мм
Степень сжатия	12,2:1
Охлаждение	жидкостное
Количество клапанов на цилиндр	DOHC, 4 клапана на цилиндр
Система подачи топлива	инжектор, 4x 36 mm – FZ6-N, FZ6-S инжектор, 4x 32 mm – FZ6-R (XJ6 Diversion)
Тип зажигания	TCI
Максимальная мощность	98 л.с. (72 кВт) при 12000 об/мин – FZ6-N, FZ6-S 77,5 л.с. (57 кВт) при 10000 об/мин – FZ6-R, XJ6 Diversion
Максимальный крутящий момент	63,1 Нм при 10000 об/мин – FZ6-N, FZ6-S 59,7 Нм при 8000 об/мин – FZ6-R, XJ6 Diversion
Коробка передач	6-ступенчатая
Тип привода	цепь
Размер передней шины	120/70ZR 17M/C (58W)
Размер задней шины	180/55ZR 17M/C (73W) — FZ6-N, FZ6-S 160/60ZR 17M/C (69W) — FZ6-R (XJ6 Diversion)
Передние тормоза	2 диска, 298 мм, 2-поршневые суппорта — FZ6 (2004-2007), FZ6-R (XJ6 Diversion) 2 диска, 298 мм, 4-поршневые суппорта — FZ6 (2008-2009), FZ6 S2
Задние тормоза	1 диск, 245 мм, 2-поршневой суппорт
Передняя подвеска	телескопическая вилка 43 мм, ход — 130 мм
Задняя подвеска	маятниковая с моноамортизатором, ход — 130 мм
Габаритные размеры (ДхШхВ)	2095 х 755 х 1085 мм — FZ6-N 2095 х 750 х 1215 мм — FZ6-S 2120 х 770 х 1185 мм — FZ6-R (XJ6 Diversion)
Высота по седлу	795 мм — FZ6-N, FZ6-S 785 мм — FZ6-R (XJ6 Diversion)
Емкость бензобака	19,4 л — FZ6-N, FZ6-S, FZ6 S2 17,3 л — FZ6-R (XJ6 Diversion)
Максимальная скорость	219,3 км/ч
Разгон до 100 км/ч	3,8 сек
Масса мотоцикла (снаряженная)	201 кг / 206 кг — FZ6-N / FZ6-NA 207 кг / 212 кг — FZ6-S / FZ6-SA 205 кг / 211 кг — FZ6-R (XJ6 Diversion) / ABS

Двигатель и трансмиссия

Вид слева.

Вид справа.

• Движет мотоцикл 600-кубовый четырёхцилиндровый мотор типа DOHC, 4 такта.
• Мотор наклонён вперёд.
• Степень сжатия около 12:1.
• При 12000 об/мин коленчатого вала мотор развивает мощность 98 «лошадей», и 52 Н*м при 10 000 об/мин.

Версии FZ6-R, XJ6 Diversion – 77,5 л.с. при 10000 об/мин.

Тряпки, чтобы мусор не попал в инжектор.

Пастели с распредвалами.

А это клапана – по 4 на каждый цилиндр.

Система смазки и зажигания

• Система смазки имеет картер, объёмом 3,4 литра, система питания инжекторная, а сцепление мокрое многодисковое.
• Система зажигания транзисторная батарейная, отличается надёжностью благодаря отсутствию подвижных деталей.

Двухуровневое седло с удобными пассажирскими ручками.

Стильные хромированные «глушаки».

Рама и подвеска

В процессе ремонта, меняем цепь с натяжителем.

Передняя подвеска состоит из телескопической вилки с ходом 130 мм. Задняя подвеска представляет собой маятниковый рычаг с ходом 130 мм.

Тормоза

Здесь хорошие передние двухдисковые тормоза.

За эффективное и безопасное торможение отвечают передние двухдисковые тормоза, радиусом 298 мм, и задний однодисковый тормоз, радиусом 245 мм.

Мотоцикл примечателен тем, что передняя и задняя шина отличаются в размерах (спереди 120/70, сзади 180/55), радиус колёс 17 дюймов.

Просвет и масса

Дорожный просвет 140 мм.

Масса мотоцикла с ABS 185 кг, и на 5 кг меньше без ABS.

Краткая история модели

Модель: Yamaha FZ6 (Naked), Yamaha FZ6 Fazer (все регионы). Код модели: 5VX3, 5VX4 (Северная Америка), 1B31, 5VX1, 5VX5 (Европа), 5VX2 (Океания).

Модель: Yamaha FZ6 (Naked) / FZ6-N, Yamaha FZ6 Fazer / FZ6-S (все регионы). Код модели: 5VX8, 5VX9 (Северная Америка), 1B33, 1B35, 5VX6 (Европа), 1B34, 1B36, 5VX7 (Океания).

Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer (все регионы). Код модели: 5VXH, 5VXJ (Северная Америка), 1B3B, 1B37, 1B39, 5VXB, 5VXD, 4P51, 4P52, 5VXK (Европа), 1B3A, 1B3C, 1B38, 5VXC, 5VXG (Океания).

Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS (все регионы). Код модели: 4S82, 4S83 (Северная Америка), 1B3D, 5VXL, 5S51, 5S41, 5S31, 5S21, 4S81 4S84,, 4P54, 4P53 (Европа), 5S52 (Океания).

Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS (все регионы). Код модели: 4S88, 4S89 (Северная Америка), 5S53, 5S42, 5S22, 4S86, 4S8A (Европа), 5S54, 4S87 (Океания).

Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS, Yamaha FZ6-R (все регионы). Код модели: 5S56, 4S8C (Океания), 5S55, 5S44, 5S43, 5S57, 5S23, 4S8B, 36P6, 36P3, 4S8F (Европа).

Модель: Yamaha FZ6R (Северная Америка). Код модели: FZ6RZW, FZ6RZL, FZ6RZR, FZ6RZCW, FZ6RZCR, FZ6RZCL, FZ6RZCB, FZ6RZB.

Обзор

Что мы тут видим?

В глаза бросается большой топливный бак, который закрывает алюминиевую раму мотоцикла. Благодаря тому, что двигатель сидит достаточно плотно, отсутствуют просветы. Передний фонарь интересной треугольной формы с закруглениями.

Спидометр в Yamaha расположен не в середине, а чуть в стороне. Интересно, что при включении мотора сначала проводится самотестирование, после запуск мотора, которого на холостом ходу практически неслышно.

Управляемость

Байкеры отмечают легкое маневрирование в пробках и стабильную устойчивость на поворотах.

Все органы управления реагируют на команды быстро, поэтому можно смело концентрировать внимание на дорожную обстановку. Сравнивая эту модель с чувствуется, что переключать передачи стало намного легче, и при переключении не слышен характерный щелчок

Процесс движения Yamaha FZ6-N стал немного лучше относительно предыдущей линейки мотоциклов.

Комбинация приборов

Цифровая панель приборов.

Если на высокой скорости легко читается показатель скорости движения, то тахометр в этом плане явно проигрывает, так как для его выделена узкая полоска на ЖК-дисплее. Кстати, эта модель получила адаптивный свет, и теперь ближний свет включается автоматически. Внедрение этой технологии способствовали изменения в законодательстве.

FZ6-S, FZ6-N 04 – 08; FZ6-S(A) S2, FZ6-N(A) S2 07 – 09

FZ6 – руководство для владельца (юзер мануал)
FZ6-S – руководство для владельца (на русском языке)	pdf 2.8Mb	скачать
FZ6-N – руководство для владельца (на русском языке)	pdf 2.8Mb	скачать
FZ6-SA S2 – руководство для владельца (на русском языке)	pdf 3.4Mb	скачать
FZ6 – руководство по обслуживанию (для рынка США)
Yamaha_FZ6-S_2004_(USA)_Service_Manual	PDF 17.6Mb	скачать
FZ6 – руководство по обслуживанию (для Европейского рынка)
Yamaha_FZ6-S_2004_(Europe)_Service_Manual	pdf 18.3Mb	скачать
Yamaha_FZ6-N_2004_(Europe)_Supplementary_Service_Manual	pdf 5.3Mb	скачать
Yamaha_FZ6_2007_ALL_VERSIONS_Service_Manual	pdf 18.5Mb	скачать
FZ6 – каталоги запчастей
Yamaha FZ6-S Parts Catalogue 2004	pdf 1.76Mb	скачать
Yamaha FZ6-N Parts Catalogue 2004	pdf 1.79Mb	скачать
FZ6 – различные мануалы с американских сайтов
2004-Owners-LIT-11626-17-50	WinRAR archive 3.2Mb	скачать
2004-Service-LIT-11616-17-50	WinRAR archive 11.35Mb	скачать
2005-Owners-LIT-11626-18-43	WinRAR archive 3.8Mb	скачать
2005-Service-LIT-11616-18-43	pdf 2.34Mb	скачать
2006-Owners-LIT-11626-19-76	WinRAR archive 3.1Mb	скачать
2006-Service-LIT-11616-FZ-61	WinRAR archive 12.1Mb	скачать
2007-Owners-LIT-11626-20-60	WinRAR archive 3.13Mb	скачать
2007-Service-LIT-11616-20-60	WinRAR archive 11.3Mb	скачать
04-06-Assembly-LIT-11666-17-50	pdf 1.0Mb	скачать
2007-Assembly-LIT-11666-20-60	pdf 0.9Mb	скачать
