Проверка и замена
Так как коленчатый вал работает в тяжелых условиях под воздействием высоких температурных и других нагрузок, то на оси его могут удерживать только эти подшипники. Шейки выполняют роль внутренней обоймы, а вкладыши – наружных. Как и прочие элементы двигателя, эти детали также нужно периодически менять.
Меняют вкладыши чаще по причине износа, а также по причине проворота. Провернуть вкладыш может по следующим причинам. Это вязкое масло, попадание в масло абразива, малый натяг при установке крышки, недостаточная вязкость смазочного материала, эксплуатация в условиях перегрузок.
Неисправности
Поломка данного элемента автомобиля – это достаточно серьезный дефект, когда использование машины в дальнейшем способно привести к заклиниванию колеса и прочим крайне опасным ситуациям.
При первых же признаках повреждения обратитесь в сервис для профессионального ремонта либо, если вы в этом достаточно хорошо разбираетесь, выполните починку.
Все причины проблем сводятся к следующему:
- Неправильная установка сборочного узла. При монтаже конусные подшипники могут зажиматься со строго определенным моментом. Если гайку недожать, то подшипник будет постепенно разбиваться во время езды по неровной дороге. Если же гайку пережать, то роликоподшипник будет разогреваться от постоянного трения, а это вскоре выльется в быстрый износ установленного подшипника.
- Плохое качество. Большинство современных сборочных узлов, даже дешевых, имеет нормальное качество. Но все еще можно наткнуться на различные подделки, которые спустя какое-то время фактически рассыпаются.
- Частая езда по разбитым и неровным поверхностям. Динамические нагрузки от такой являются основной причиной скорого износа.
- Дефицит или загрязнение используемой смазки. Сборочный узел необходимо обязательно хорошо смазывать. Если смазки будет слишком мало, то рабочие поверхности очень быстро придут в негодность.
Увеличение износа ступичного подшипника
Деталь часто неисправна, когда в машине слышно странный гул. Его источник можно определить очень просто. На прямом, ровном и пустом дорожном участке необходимо разогнаться до скорости, когда начинает появляться гул. После этого надо слегка покрутить руль в разные стороны. Если гул усиливается при повороте руля вправо, значит сломан правый сборочный узел, и наоборот.
Неисправность ступицы
Проблемы со сборочным узлом можно определить по сильному разогреву детали. Если у вас есть какие-то подозрение, то после поездки необходимо аккуратно прикоснуться ко всем дискам рукой. Если в итоге вы найдете элемент, который разогрелся действительно больше других, значит с ним точно есть проблемы.
Поломка подшипника
Поломку переднего сборочного узла определить можно по большему люфту руля. Последний будет дрожать в момент езды на большой скорости по неровной дороге.
Виды механического изнашивания
Металлические поверхности имеют свой микрорельеф. И при взаимодействии он становится более ярко выраженным. Начинается притирание одной части к другой со стиранием верхнего слоя и появлением микротрещин, небольших углублений. Вместе с этим начинают происходить вторичные процессы – химические, физические. Рассмотрим какие:
- Схватывание первого типа. Актуален для повреждений подшипников скольжения и качения. Проявляется следующим образом – на более прочном металле образуются налипания, а на менее твердом – трещины. Изменяется площадь контакта, что приводит к стойким деформациям. При этом давление уменьшается. Случится это может при: —низкой скорости взаимоконтактрующих агрегатов из металлических сплавов; —высоком давлении; —отсутствии смазывающей жидкости; невысокой температуры прогрева верхнего слоя – не более ста градусов.
- Окисление. Происходит в случаях, когда не хватает смазки. Тогда на поверхностях образуется слой окислов. Это характерно только для очень прочных сплавов и при увеличении интервала скоростей. Так как определить окислительный износ ступичного подшипника невозможно без его разбора, то признаки будут заметны при вскрытии обоймы. Со внутренней стороны на глянце появляются матовые полосы. Они состоят из частиц окисла. Это наиболее благоприятный вариант изнашивания, потому что он постепенный.
- Схватывание второго типа. Похож на первый вариант, но возникает при очень высоких температурах и проявляется как равномерные борозды на менее твердом металле. Они начинают заедать при движении, что приводит к полнейшему разрушению. Осповидный износ. Возникает по причине чрезмерных нагрузок – более, чем они предполагаются изготовителем. Предел выносливости нарушен, в результате появляются трещины на поверхности. Площадь контакта становится меньше, она бывает дискретной, что полностью меняет характер взаимодействия. Углубления в виде оспинок появляются в среднем на момент 5-7 лет после начала использования.
- Абразивный. Характерен для движения скольжения. Поверхностные слои начинают деформироваться за счет воздействия мелких посторонних частиц. Заметить это можно по прямым линиям. Полосы располагаются вдоль движения вращающихся элементов. При прохождении электрического тока. Напряжение может привести к образованию на поверхности рисунка. Узор может состоять из точек или параллельно расположенных черточек.
- Коррозия. Если деталь эксплуатируется в условиях повышенной влажности, а защитные кожухи не предотвращают проникновение влаги, то на старом металле может появиться ржавчина. Сначала она затронет только верхний слой, позже – более глубокие структуры. Коррозийные очаги могут быть как местными, так и сплошными.
Любое из этих механических повреждений может привести к первым признакам, симптомам износа ступичного подшипника переднего колеса. Для проверки вам следует обратиться в проверенный автосервис. Только в профессиональных условиях смогут аккуратно изъять узел и осмотреть его, чтобы определить, что воздействует на него.
Технология демонтажа коленвала
Разборка двигателя для снятия коленвала предусматривает следующую последовательность действий:
- Обвернуть шатун двигателя с помощью ветоши, чтобы защитить деталь от случайного повреждения.
- Открутить винты крепления крышки с помощью гаечного ключа соответствующего размера. В случае шпилечного соединения вместо винтов нужно открутить гайки, при этом шпильки выкручивать из корпуса не обязательно.
- Снять крышку корпуса двигателя. Если крышка снимается с трудом, нужно использовать съемник. Съемник представляет собой планку с тремя отверстиями. В центральное отверстие продевается полуось коленвала, а 2 других имеют резьбу, в которую вкручиваются винты, которые затем входят в посадочные отверстия на корпусе двигателя.
- Снять с коленвала подшипники, используя специальный съемник.
Перед началом выполнения демонтажных работ нужно слить из корпуса двигателя машинное масло и протереть загрязненные детали ветошью. После снятия демонтированный коленчатый вал нужно промыть керосином, тщательно протереть и просушить.
Регулировка вилки мотоциклов Урал и Днепр осуществляется следующим образом:
- Демонтируем переднее колесо.
- Затем откручиваем гайку,крепящую трубы к конструкции мотоцикла.
- Из этой трубы вынимаем гайку и шток с пружинным наконечником.
- Производя регулировку контргайки, можно установить нужный нам зазор между пружинным наконечником и контргайкой.
- Гайку необходимо завинтить в контргайку, для этого последнюю нужно немного придерживать ключом.
- Далее отпускаются пружинные наконечники и завинчивается сама гайка.
Регулируя телескопическую вилку, осуществляется и сама регулировка подвески мотоцикла, чего мы и добиваемся.
Ремонт вилки мотоцикл урал видео
Если вы не знаете как снять и разобрать амортизационную вилку горного велосипеда для обслуживания, ремонта или ее замены, то эта статья вам поможет узнать что для этого нужно, и как это сделать в домашних условиях. Так же здесь будут рассмотрены такие вопросы: как и чем смазать переднюю вилку, периодичность обслуживания и прочие советы по данной теме. Все это будет представлено в виде подробной инструкции с картинками для каждого действия, а также подобрано видео по разборке амортизационной вилки велосипеда. В данной статье мы разберем пружинно-эластомерную вилку RST GILA 100 mm с креплениями под дисковый тормоз.
Вилка велосипеда, как и все остальные компоненты, могут подлежать замене, ремонту или обслуживанию. Поэтому прежде чем приступить к данным процедурам, нам необходимо снять ее с велосипеда, а в некоторых случаях и разобрать амортизатор по запчастям. В каких же случаях нам придется ее снимать? Прежде всего — это при ее замене на другую. Во вторых – может понабиться замена подшипников и/или опорных чашек, нанесение нового смазочного материала, а также, бывают случаи, когда необходимо выравнивать рулевую трубу или производить другие ремонтные работы.
Разобрать амортизатор вилки велосипеда чаще всего приходится для замены смазки или износившихся компонентов. Например, такими могут быть сальники (манжеты) и т.д.
«Насосный эффект»
Но вернемся к истокам и рассмотрим в деталях, кто же он такой, «насосный эффект» и почему граничная скорость оборотов двигателя практически всех скутеров находится на отметке в пределах 7 тыс. об/мин. Всему виной в данном случае центробежная сила. Вспомните, как качественно можно отжать белье в стиральной машине. Чем выше обороты отжима, тем меньше влаги остается в белье. При отжиме на 800 об/мин, вещи чуть влажные, а вот на 1400 об/мин (да, есть и такие стиральные машины), вещи практически сухие. Больше крутить барабан нет смысла, так как белье просто начнет рваться под силой высасывания наружу от барабана.
Именно в сравнении со стиральной машиной проще всего объяснить действие «насосного эффекта» на каждый шарик в подшипнике. На высоких оборотах масло стремится наружу и выбрасывается вбок и наружу, как показано на рисунке ниже. Каждый шарик работает подобно лопасти центробежного насоса уже на 7000-7500 об/мин.
Что происходит с уменьшением смазки? Правильно – нагрев. Вспомним, как масляное голодание может привести к прихвату двигателя скутера, а порой и к его заклиниванию. Так же и в подшипнике. Он начинает греться. Благо, часть тепла удаляется алюминиевым картером, в который он посажен, картер тут начинает работать в качестве радиатора, но естественно, он не может поглотить все тепло и подшипник греется по нарастающей с каждым лишним пройденным километром на максимальной скорости с выкрученной ручкой газа.
Подшипник в конструкции коленчатого вала
Как известно, коленчатый вал – это деталь двигателя, предназначенная для преобразования возвратно-поступательного движения от поршней двигателя, с последующей передачей этого вращения на трансмиссию автомобиля. На обоих концах вала расположены подшипники, которые поддерживают его в блоке цилиндров и обеспечивают его вращение внутри блока с минимальным трением. Один из таких подшипников имеет широкую обойму, которая позволяет монтировать внутрь первичный вал коробки передач. Речь пойдет именно об этом подшипнике.
Данная деталь находится в постоянном напряжении: это и перепады температур и механические воздействия, поэтому очень важно, чтобы она была качественная и прекрасно справлялась со своими обязанностями. Помимо самого подшипника, в месте его установки крепится сальник коленчатого вала
Данный уплотнитель страдает самым первым при повреждениях подшипника коленвала. Дело в том, что при возникновении неисправностей подшипника, он начинает вибрировать и задевать сальник коленвала. В связи с этим, уплотнитель трескается и пропускает часть масла наружу. Кроме того, поврежденный подшипник – это первая причина дисбаланса коленчатого вала. Он начинает вращаться неравномерно и вибрировать
Помимо самого подшипника, в месте его установки крепится сальник коленчатого вала. Данный уплотнитель страдает самым первым при повреждениях подшипника коленвала. Дело в том, что при возникновении неисправностей подшипника, он начинает вибрировать и задевать сальник коленвала. В связи с этим, уплотнитель трескается и пропускает часть масла наружу. Кроме того, поврежденный подшипник – это первая причина дисбаланса коленчатого вала. Он начинает вращаться неравномерно и вибрировать.
Пострадавшим можно считать не только коленчатый вал, но и первичный вал коробки передач. Данный узел намного чувствительнее к механическим перегрузкам, поэтому если «достанется» первичному валу, то проблемы начнутся у всей коробки передач.
Ход ремонтных работ
Ремонтные работы зависят от технических условий, манипуляции по восстановлению качественной эксплуатации которых проводится следующим образом:
- Опорно-поворотный подшипник подвергается регулировке или замене, если наблюдается появление стуков при раскачивании колеса.
- Резинка шарниров сайлентблоков заменяется.
- Опорно-поворотный подшипник смазывается, а сальник заменяется. Шаровые опоры характеризуются пластмассовыми вкладышами и наполняются смазкой. Если замер уровня показал значение большее 11 мм, замена шаровой опоры обязательна.
- Обновление амортизаторов. Свидетельством исправных амортизаторов является возвращение кузова авто в исходное положение при резком надавливании сверху вниз на крыло. Его замена требуется, если возвращение вверх на исходное положение реализуется исключительно с помощью пружин. Неисправность одного агрегата подразумевает парную замену. Подобная замена актуальна и для механического типа, и для потерь масла.
- Передние пружины подвергаются замене, если не выполняют функцию проседания, имеют различные механические повреждения. Им также характерна парная замена.

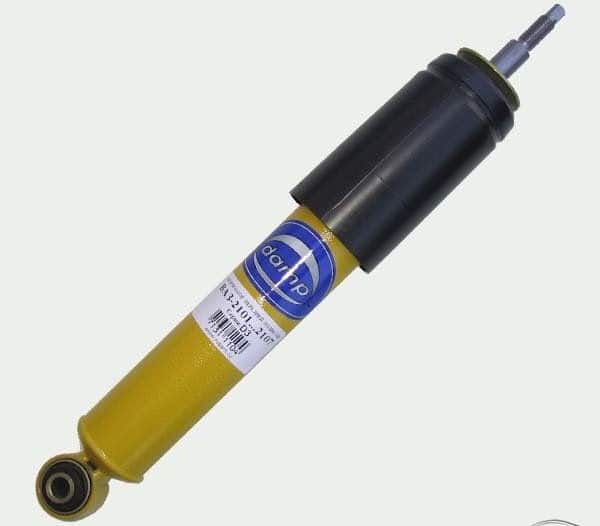

Амортизатор ВАЗ 2107
Восстановление коленвала
Ввиду того что в последнее время преобладающее большинство людей стало засматриваться в сторону китайских скутеров, их количество увеличилось. Как известно, качество не на высшем уровне, но вполне приемлемо для беспроблемной эксплуатации в течение 2-3 лет а то и больше. Про фабричные скутера писать не хочется, так как качество у них высокое (держат марку) но не у всех.
В общем, эта статья предназначена для всех скутеристов без исключения и не имеет четких границ в марке и годе выпуска скутера. Рассматривать будем КШМ – кривошипно-шатунный механизм 2-тактного двигателя.
Краткая справка: КШМ предназначен для преобразования возвратно-поступательной энергии во вращательную. Иными словами, коленвал. Этот узел по конструкции не очень сложен, но требует очень точной развесовки и грамотной установки. Также для нормальной работы необходимы определённые условия.

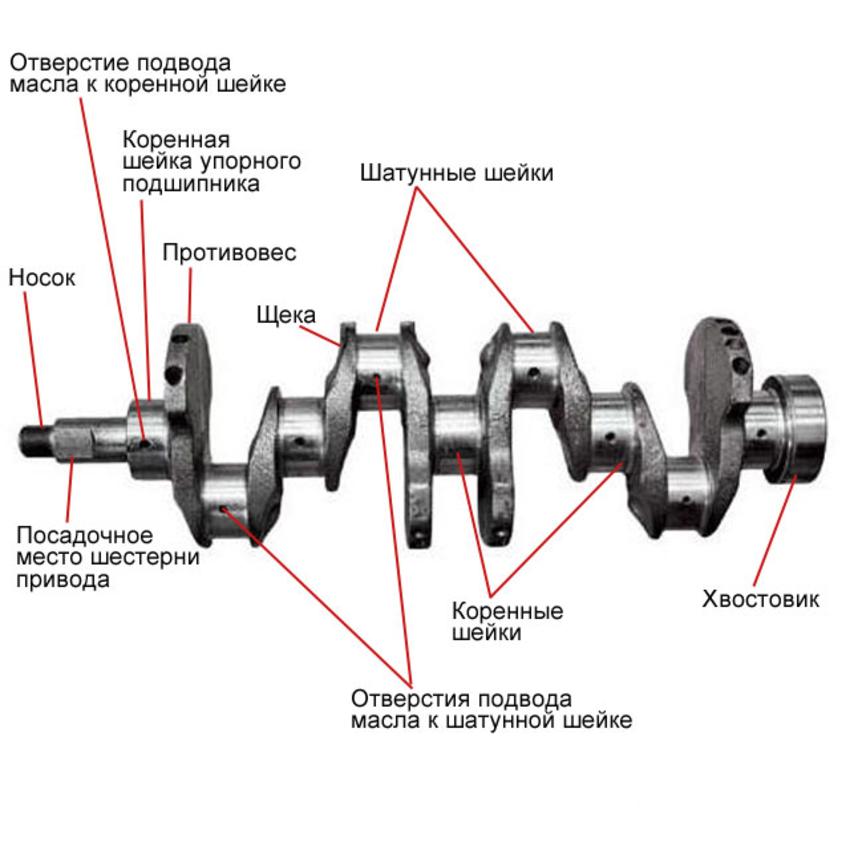

Конструкция коленвала
схожа у всех скутеров. Я затронул китайцев, потому что материал – сырье для коленвала у них не соответствует никаким нормам качества. Естественно, есть и нормальные, но, как правило, ставятся на хорошие китайские скутеры и выходят из строя очень редко. У меня был случай — принесли на ремонт мотор AF34Е, снятый со скутера. Сказали, заводится очень трудно, тянет так себе, перегревается и жрёт топливо немерено. После 1-2 минутной диагностики выяснилось, что коренные мертвые в хлам. Сказал прийти через 2-3 дня. Каково же было моё удивление, когда я разобрал мотор…. Кореные стояли с Даэлима (56-20-12) , они были в чётком состоянии. Но китайское, самостоятельно установленноеколено выдало себя сразу. Посадочное место подшипника на коленвале со стороны вариатора было разбито настолько, что коленвал ходил вверх вниз больше чем на 1 мм. Это очень критическая ситуация. Подшипники пришлось выпрессовывать съемником. А на колено надевались так легко, что усилий вообще прилагать не нужно было. В общем, ситуация плохая, и пришлось поискать замену колена и прибегнуть к анализу посадочных мест подшипников.
Как заменить колодки сцепления на скутере
Итак, косвенно мы определили износ накладок, следует приступить к делу. Рассмотрим весь процесс детально:
Установите скутер на центральную опору.
Открутите крышку вариатора и гайку ведомого шкива. Извлеките блок сцепления. Весь этот процесс подробно был описан тут.
Осмотрите колодки сцепления. Накладки должны плотно прилегать к колодкам посредством клеевого соединения, не должно быть механических повреждений, глубоких царапин, сколов. Если что-то подобное замечено, колодки нужно заменить.
Измерьте толщину фрикционных накладок. Каждый производитель конкретной модели скутера указывает максимальную, номинальную и минимальную толщину фрикционных накладок. Обычно минимальный параметр находится в пределах 1 мм. Превышение этого значения – повод заменить колодки.
Для замены колодок необходимо отделить узел сцепления от ведомого шкива. Для этого потребуется открутить центральную гайку приличных размеров. Чтобы ослабить гайку, удобно зажать весь узел в тисках.
Узел зажат в тисках. Открутите центральную гайку не полностью во избежание выстреливания пружины
Важно понимать, что тиски в данном случае мы применяем только чтобы ослабить гайку.
Извлеките узел из тисков, поставьте на твердую поверхность и прижмите обеими стопами ног, чтобы после отворачивания центральной гайки плавно отпустить зажатую пружину. Не отпускайте пружину резко, иначе можно травмироваться.
Итак, блок сцепления разобран
Осмотрите внимательно все детали на предмет повреждений. Очистите от грязи и отложений от износа ремня.
Обычно колодки сцепления можно купить вместе с основанием (корзина, где они установлены) и пружинками в комплекте в установленном виде.
Сборку всех деталей производим в обратном порядке.
Все готово, мы заменили колодки сцепления собственными силами. Оказывается не все так сложно, как кажется на первый взгляд.
Основные признаки износа сальников коленвала скутера
Кроме явных признаков износа сальников коленчатого вала скутера, выраженных в виде банальных подтеков бензина со стороны левого или правого коренного подшипника в сторону вариатора или генератора, можно выделить также косвенные признаки.
Рассмотрим основные из них. Итак, при износе сальников коленвала, почти всегда наблюдается следующее:
- Бедная смесь. Регулировка карбюратора не дает положительных результатов. Подсоса воздуха со стороны патрубка воздушного фильтра нет (обязательно следует исключать любой другой подсос воздуха), карбюратор чистый, настроенный, однако смесь все равно бедная.
- Нагар на свече заметно отходит в сторону осветления, вплоть до белого, из-за того же обеднения смеси.
- Наблюдается перегрев двигателя, вплоть до клина, опять-таки, из-за обеднения топливно-воздушной смеси.
- Холостые обороты нестабильные, плавают и не поддаются регулировке.
- Завести скутер на холодную достаточно проблематично и данное явление можно сравнить с признаками заметного падения компрессии.
- Плохой набор оборотов также может свидетельствовать об износе одного или обоих сальников коленвала.
- При этом, компрессия остается неизменной, а меняется лишь вакуум и давление в картере скутера.
Все вышеперечисленное может прямо указывать и необходимости замены сальника, а вердикт в данном случае подтверждается обычной ревизией и обнаружением подтеков бензина.
Вы также можете ознакомиться с другими статьями на тему:
Принцип действия коленчатого вала
Несмотря на сложность самого устройства, принцип работы коленвала достаточно прост.
В камерах сгорания происходит процесс сжигания поступившего туда топлива и выделения газов. Расширяясь, газы воздействуют на поршни, совершающие поступательные движения. Поршни передают механическую энергию шатунам, соединенным с ними втулкой или поршневым пальцем.
Шатун в свою очередь соединен с шейкой коленвала подшипником, вследствие чего каждое поступательное поршневое движение преобразуется во вращательное движение вала. После того как происходит разворот на 180˚, шатунная шейка движется уже в обратном направлении, обеспечивая возвратное движение поршня. Затем циклы повторяются.
Форсированные двигатели
Ну как же не затронуть тему тюнинга, гонок и драйва. Логичный будет вопрос, если все так плохо с перекрутом, резкими ускорениями и остановками, как же быть с тюнингованными двигателями?
И тут все очень просто:
- Тюнингованный двигатель, например тот, который будет участвовать в гонках, никогда не рассматривается с точки зрения долговечности и надежности. Естественно, он должен быть надежным, но только в рамках одной гонки.
- Его задача, проехать гонку и получить победу. Дальше его разберут и переберут, в случае необходимости установят новые детали и приготовят к новой гонке.
- В тюнинговых двигателях используют дорогие детали, рассчитанные на несколько увеличенные нагрузки.
- При тюнинге двухтактного скутера для участия в гонках, где будут применены максимальные нагрузки на критических оборотах, кардинально пересмотрена система смазки. Она тут не работает по принципу экономии и практичности, тут главная задача – снизить тепловыделение.
- Там совсем другой подход к эксплуатации в принципе и сравнение в данном случае будет не корректным.
- Многие тюнингованные скутеры попросту не доезжают до финиша даже в рамках одной гонки из-за поломок.
Проверка износа нижней головки шатуна скутера
При любом ремонте, связанном с заменой ЦПГ скутера обязательно надо проконтролировать состояние коленвала, особенно если обнаружен люфт в верхней головки шатуна. Для этого необходимо сначала промыть нижнюю головку шатуна с помощью аэрозоли — промывки карбюратора. Далее, возьмём шатун пальцами ровно так, как показано на рисунке. Сжимать шатун не следует, наоборот, держать надо совсем с незначительным усилием. Покачав шатун вправо-влево мы обнаруживаем горизонтальный люфт. Это нормально. Далее, уперев шатун сначала влево, затем вправо, выбираем среднее положение, когда шатун точно не касается щёчек.
Удерживая его в таком положении, аккуратнейшим образом делаем движения вверх-вниз на уровне чувствительности подушечек пальцев. Ещё раз подчёркиваем: надо не ошибиться, приняв за вертикальный люфт удары о боковые щёчки, для этого несколько раз в процессе покачиваем шатун вправо-влево до упора с тем, что бы убедиться, что он находится в строго центральном положении относительно щёчек коленвала. Критерием износа является не величина люфта, если нам удалось таковой обнаружить, а сам факт его наличия. Коленвал с изношенными головками шатуна при движении поршня вверх-вниз будет испытывать ударные нагрузки, износ будет прогрессировать по экспоненте. При наличии вертикального люфта коленвал однозначно подлежит замене. Так же, скорее всего, подлежат замене и сальники и коренные подшипники скутера. Особенно это актуально, если причиной преждевременного износа поршневой являлась езда без воздушного фильтра или с непропитанным фильтром, что для скутера равносильно.
