Дроссельная заслонка – как обеспечить ее оптимальную работу?

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

• Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
• Входим в раздел 01-двигатель.
• Проводим опрос памяти неисправностей (02).
• Обнаруженные неисправности стираем (05).
• После возврата в предыдущее меню, входим в раздел «адаптация-10».
• На канале 00 нажимаем кнопку «читать».
• Сохраняем результат и возврат к заводским установкам.
• Вход в базовые установки (04) и переходим к режиму измерений.
• При значении группы 001 нажимаем «запуск».
• Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

• Полностью отпускаем педаль акселератора.
• Включаем зажигание не меньше чем на 2 сек.
• Отключаем зажигание и ожидаем не меньше 10 сек.
• Включаем зажигание не меньше чем на 2 сек.
• Отключаем зажигание. Процедура адаптации педали акселератора завершена.
• Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
• Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
• Обучаем подаче воздуха на холостых оборотах (ХХ).
• Прогреваем двигатель и КПП до рабочей температуры.
• Отключаем все электрическое оборудование автомобиля.
• Запускаем двигатель и доводим его температуру до рабочей.
• Отключаем зажигание и ожидаем не меньше 10 сек.
• Полностью отпускаем педаль акселератора.
• Включаем зажигание и ожидаем не меньше 3 сек.
• В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
• Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
• После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
• Запускаем двигатель для работы на ХХ.
• Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.

• Прогреваем двигатель до рабочей температуры и глушим авто.
• Включаем зажигание, но двигатель не заводим.
• Подсоединяем кабель к диагностическому разъему и запускаем программу.
• Входим в раздел 01-двигатель.
• Входим в базовые установки (04).
• Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
• Запускаем адаптацию.
• Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
• Возвращаемся в базовые установки.
• Выключаем зажигание. Адаптация завершена.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

• Прогреваем двигатель автомобиля.
• Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
• Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
• Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
• В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
• Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
• Устанавливаем обороты в пределах 750-800 об/мин.
• Во время адаптации шаги РХХ устанавливаются со значением 4-7;
• Принудительно завершаем процесс адаптации и глушим двигатель.
• Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.

Адаптация ДЗ на Audi A4:

• Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
• Входим в раздел 01-двигатель.
• Входим в раздел «адаптация-10».
• На канале 00 нажимаем кнопку «читать».
• Сохраняем результат и возврат к заводским установкам.
• Вход в базовые установки (04) и переходим к режиму измерений.
• Вводим значение канала 098, запуск адаптации.
• Ожидаем сообщение о завершении процесса адаптации.
• Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.

Как установить автомобильный звук своими руками, можно узнать отсюда. Советуем всем!

Из этой статьи, вы узнаете, сколько стоит антикоррозийная обработка днища автомобиля.

Виды дроссельной заслонки

Дроссельные задвижки бывают нескольких разновидностей.

В зависимости от типа привода их подразделяют на два типа:

• с механическим приводом;
• с электрическим приводом;
• с вакуумным приводом.

В первых ось заслонки приводится в движение посредством подведенного к ней металлического тросика, который соединен с акселератором.

Во вторых ее вращает электрический двигатель, который не соединен непосредственно с акселератором. В некоторых автомобилях за подачу тока на него отвечает электронный блок управления транспортного средства.

Вакуумный привод в автомобильных дросселях сейчас почти нигде не применяется. Однако раньше его использовали на многих моделях карбюраторных моторов. В частности, его можно найти на карбюраторных вариантах «классики» АвтоВАЗа. Принцип работы в данном случае заключается в том, что задвижку поворачивает специальный пневмопривод.

Также следует отметить, что в разных моделях механизмов могут использоваться различные виды датчиков. В настоящее время применяют два:

• потеницометрический;
• магниторезистивный.

Первый фактически является переменным резистором. Его конструкция включает в себя проводник, по которому скользят контакты, закрепленные на оси задвижки. Главное достоинство такого типа датчика – точные показания. А главный недостаток – непродолжительный срок службы, обусловленный постоянным механическим контактом элементов конструкции.

Вторая разновидность работает по иному принципу. К оси задвижки подсоединен постоянный магнит, а напротив него расположен проводник, чувствительный к магнитному полю. При повороте заслонки магнитное поле изменяется, а вместе с ним изменяется и сопротивление в проводнике. Этот датчик чуть менее точен, однако более долговечен, поскольку основные элементы его конструкции не соприкасаются во время работы и за счет этого гораздо меньше изнашиваются.

Загрязняется дроссельная заслонка: причины

В процессе эксплуатации автомобиля загрязнения дросселя является неизбежными. При этом на исправном ДВС даже без регулярной очистки грязь, которая приводит к определенным проблемам, возникает к 25-40 тыс. км. пробега. Процесс может быть ускорен по следующим причинам:

1. Использование воздушных фильтров низкого качества или потеря герметичности во впуске. Например, достаточно того, чтобы в корпусе воздушного фильтра появилась трещина или возникли дефекты патрубка для подачи воздуха.
2. Еще одной причиной ускоренного загрязнения дросселя считается система принудительной вентиляции картерных газов. Некоторые модели авто с указанной системой устроены так, что газы из картера вместе с частичками моторного масла подаются не во впускной коллектор, а в патрубок, по которому подается воздух. Указанный патрубок находится как раз перед дросселем. Определенное количество масла задерживается маслоуловителем, в то время как остатки накапливаются на заслонке.

В результате по причине налипшего масла и пыли заслонка плохо закрывается, устройство может подклинивать. Именно поэтому заслонку рекомендуется чистить в целях профилактики каждые 10 тыс. км, то есть во время плановой замены масла и фильтров.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

• очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
• силиконовая смазка в виде спрея;
• ветошь;
• отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
• кисточка с жёсткой щетиной или зубная щётка;
• защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки. Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

• Замена маслосъемных колпачков (сальников клапанов)
• Как снять головку блока цилиндров на двигателе
• Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Как часто нужно очищать заслонку, проведение этой манипуляции

Если вы заметите такие «симптомы» у своего транспортного средства, важно сразу же осмотреть целостность дроссельного узла, а затем сразу же приступать к его чистке. К таким признакам относятся:

К таким признакам относятся:

К таким признакам относятся:

• появление плавающих оборотов, которые легко обнаружить на холостом ходу мотора (заметить их удается по появлению неровности и отсутствию слаженности в функционировании двигателя);
• стрелка тахометра будет всегда в движении;
• трудности с запуском мотора (данное явление возникает даже в том случае, если мотор только заглох и остался горячим);
• увеличенный расход горючего по сравнению с предыдущим функционированием машины;
• потеря мощности у транспортного средства, у которого большой объем мотора.

Чтобы понять, нужно ли чистить заслонку дросселя, необходимо ее осмотреть. Что это дает? Благодаря этой манипуляции удается понять, в каком состоянии находится заслонка, а также оценить степень ее загрязненности. Для снятия данной детали необходимо снять патрубок, который идет от воздушного фильтра, после чего заглянуть в узел дросселя. Если он грязный, это будет заметно по слою грязи на корпусе и стенках запчасти.

Разумеется, лучше, чтобы почистить заслонку, обратиться в автосервис, однако если у водителя есть лишнее время и желание, данную манипуляцию можно провести и в домашних условиях, тем более что все конструкции дроссельного узла примерно одинаковые.

Рекомендации по чистке заслонки, которые можно дать начинающим автолюбителям:

• если вы взялись за чистку, то дроссель следует снимать до конца, чтобы прочистить не только внешнюю часть, но еще и внутреннюю;
• средство для чистки стоит выбирать тщательно, чтобы оно не навредило деталям автомобиля;
• не стоит использовать при чистке грубые ткани, а также щетки с жесткой щетиной, так как они способны повредить молибденовый слой, необходимый для улучшенного прохождения воздуха;
• заслонку прочищают 1 раз на 10 тысяч километров, поэтому слишком часто проводить эту манипуляцию не рекомендуется.

Зачем чистить заслонку, и что дает эта манипуляция?

Процесс очищения заслонки выглядит следующим образом:

Снимаем патрубок, направляющийся от фильтра к дросселю. Чтобы это сделать, необходимо всего лишь ослабить винт, расположенный на хомуте. Отсоединяем 2 шланга, которые также прикреплены хомутом. Располагаются они по обе стороны детали. После этого отключаем контакт, который расположен на дросселе. Откручиваем болты, которые находятся вокруг основания агрегата, при этом постепенно снимая узел с коллектора. Снятую запчасть промываем – для этого используется жидкость, предназначенная для промывания карбюратора, которая имеет название карбклинер

Важно заметить, что сняв деталь, её нужно сразу же прочистить. После того, как жидкость будет слита, желательно заменить резиновую прокладку

Теперь еще раз протираем запчасть хорошей тканью, а затем собираем дроссельный узел в обратном порядке (если агрегат грязный, промойте его средством еще раз).

На что нужно обратить внимание?

Использовать дешевые составы не следует, так как в них будут присутствовать агрессивные элементы, не лучшим образом сказывающиеся на состоянии дроссельного узла. В среднем данное моющее средство должно стоить 100-150 рублей

Ткань для протирки важно использовать мягкую и не содержащую ворса

Как видно, чистить заслонку совсем не трудно. Прежде чем давать отмыть заслонку профессионалам, чтобы они ее почистили и привели в порядок, нужно самостоятельно попробовать совершить эту манипуляцию, ведь проводится она нетрудно – все, кто ее мыли, говорят, что это дело 20 минут.

Как бы ни старались менеджеры автосалонов и банков, но основная часть купленных в России автомобилей попала в руки новым хозяевам со вторичного рынка. И далеко не все эти средства передвижения ремонтируются у дилера, многие владельцы предпочитают обслуживать их своими силами. И что только они не делают, когда их приобретение перестаёт ехать как положено, на холостых оборотах работает, как старый трактор, и жрёт бензина больше, чем верблюд воды после переходы через Сахару… А ведь иногда достаточно просто почистить дроссельную заслонку, и автомобиль опять поедет как новый. Или почти как новый.

Полная очистка

Если вы хотите узнать, как почистить дроссельную заслонку полностью, вам следует демонтировать её корпус, чтобы получить доступ к внутренней части. Вначале снимаются воздушные патрубки, а затем — трубки, проводящие охлаждающую жидкость. Будьте внимательны — эту работу стоит выполнять, только когда мотор полностью остынет, причём вам необходимо будет подставить небольшую ёмкость, чтобы слить остатки жидкости из гидравлического контура. Следом аккуратно снимается газовый тросик — в большинстве автомобилей нужно нажать на педаль, чтобы слега ослабить его и получить возможность вывести из зацепления с дроссельной заслонкой.

Теперь нужно удалить старую прокладку, находящуюся под корпусом дроссельной заслонки, а также открутить болты, фиксирующие этот узел. Если на соединении остались части уплотнителя, их нужно обязательно удалить, воспользовавшись острым ножом. Не следует счищать остатки прокладки абразивным средством, поскольку результатом может стать неплотное прилегание соединения.

Отдельно стоит снять датчики холостого хода и положения дроссельной заслонки, которые находятся рядом с самим узлом. Их чистят при помощи специального средства, после чего устанавливают на прежнее место. Внутренние каналы корпуса прочищают при помощи сжатого воздуха — для этого можно воспользоваться компрессором либо специальным баллончиком, продающимся в автомагазине. Заливать внутрь какое-либо агрессивное средство очень рискованно, поскольку это может стать причиной разрушения полимерных и резиновых уплотнителей.

На саму дроссельную заслонку нужно нанести средство для чистки и оставить её приблизительно на 10–20 минут. После этого остатки чистящего состава вместе с грязью и маслом удаляются при помощи небольшой тряпочки. Внимательно проверьте, чтобы внутри не оказалось никаких отложений и твёрдых частиц, поскольку они могут стать причиной повреждения двигателя впоследствии. Сборка выполняется в обратном порядке, причём прокладка и все изношенные уплотнители должны быть новыми.

Если вы являетесь счастливым обладателем современного высокотехнологичного автомобиля, то процедура чистки будет немного отличаться. При демонтаже нужно снять все провода, стараясь не повредить разъёмы, а также осмотреть контактные площадки, которые должны быть чистыми. Чистка электронной дроссельной заслонки выполняется аналогичным образом, однако струю воздуха и специального средства нельзя направлять на приводной мотор, на разъёмы и открытые контакты. При сборке также следует быть особенно аккуратным, чтобы не замкнуть между собой провода. В этом случае при малейшей неуверенности в своих силах стоит обращаться к квалифицированному специалисту, работающему на хорошей СТО.

Вне зависимости от того, каким именно образом вы собираетесь чистить дроссельную заслонку, не используйте наждачную бумагу или грубые щётки, поскольку они могут снять большую часть специального покрытия узла. Оптимальным вариантом будет простая хлопчатобумажная тряпочка, купленная в хозяйственном магазине или сделанная из старой одежды. Гарантию безопасности даст вам микрофибра, однако такая ткань будет стоить достаточно дорого, тогда как после чистки дроссельной заслонки использовать её будет невозможно. Не следует пользоваться ворсистой тряпочкой из синтетического материала — помните, что всё, что останется внутри корпуса дроссельной заслонки, с вероятностью в 99% окажется в цилиндрах мотора. Чтобы избежать попадания пыли внутрь разобранного узла, занимайтесь очисткой дроссельной заслонки в помещении — дома либо в гараже.

https://youtube.com/watch?v=EgSbbNPbhzY

Неисправности и причины их возникновения

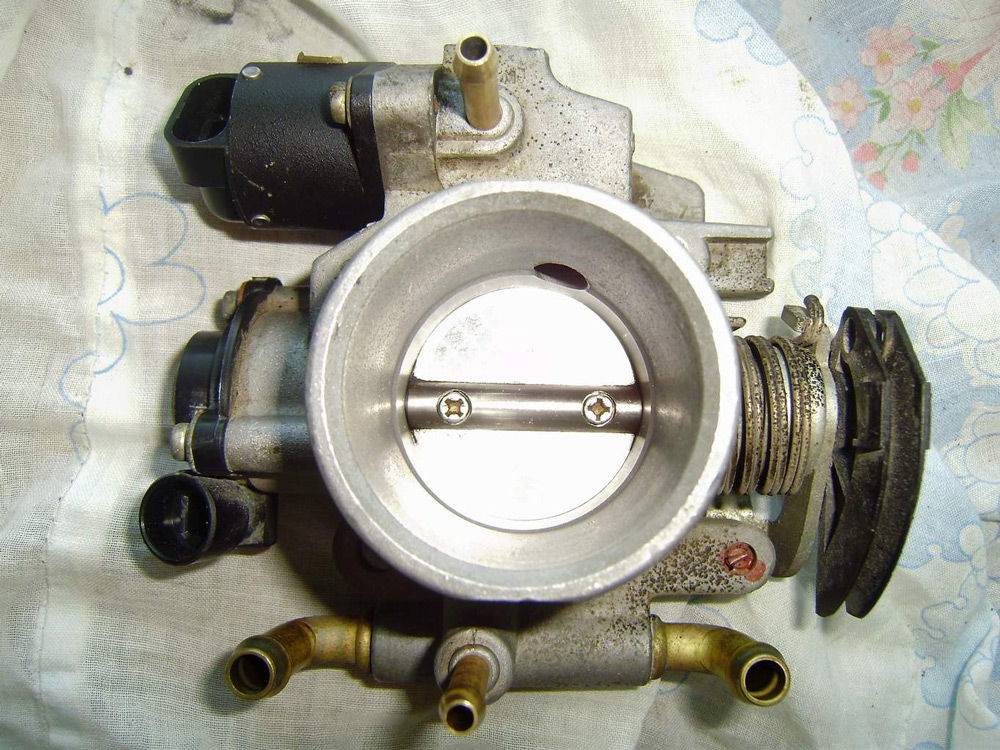

Механизм дроссельной заслонки довольно прост – металлическая пластина, полностью перекрывающая воздушный канал, вращается на оси, установленной поперек этого канала

Если не брать во внимание неполадки, связанные с электроникой, то некорректная работа заслонки может быть лишь по одной причине – загрязнение клапана (именно этой пластины) или оси. Слой копоти или грязи может не давать клапану как открыться, так и полностью перекрыть доступ воздуха

Копоть, нагар или грязь возникает в клапане в следующих случаях:

1. Из-за некачественного топлива. Если бензин в баке с примесями (или соляра с высоким содержанием парафина), то они обязательно попадут в впускной коллектор. При сгорании эти примеси или парафин станут причиной появления нагара и в коллекторе и на самой воздушной заслонке. Со временем, нагар не даст клапану корректно работать и плотно перекрывать канал.
2. Из-за загрязненного воздушного фильтра. Воздух в систему поступает из атмосферы. Перед тем, как смешаться с топливом, он проходит через фильтр, где и очищается. Фильтр, как правило, размещен в подкапотном пространстве. Если фильтр уже забитый грязью, то соответственно, воздух, проходя через него, не очищается. Если частицы мусора попадают в камеру сгорания, то тоже появляется нагар в совокупностями со всеми вытекающими последствиями. А при прямом попадании твердых частиц (таких, как песок, например) может быть прямое пескоструйное воздействие на внутреннюю поверхность клапана, что может полностью его вывести из строя.
3. При износе цилиндропоршневой группы. В случае износа маслосъемных колец, масло двигателя попадает в камеру сгорания и воспламеняется так же, как и топливо. Только оно не сгорает полностью, а остается в виде копоти, нагара и масляных пятен в впускной системе мотора. Именно эти отложения больше всего и оставляют «следов» на механизме регулировки подачи воздуха. Такая же проблема может возникнуть, если в негодность пришли маслосъемные колпачки клапанов.
4. При неисправностях в системе вентиляции картерных газов. При работе двигателя, после сгорания смеси в камере цилиндра, отработанные газы выводятся через выпускной коллектор (дальше в глушитель). Но часть газов через поршневые компрессионные кольца попадает в картер, где смешиваются с маслом. Чтобы не создавалось высокое внутрикартерное давление и для продления срока службы моторного масла, у двигателя внутреннего сгорания предусмотрена система отвода этих картерных газов. Они снова попадают в камеру впускного коллектора через воздушный канал и дроссельную заслонку. И, если компрессионные кольца уже не справляются с натиском газа, то большое его количество, смешанное с маслом возвращается в воздушный канал и засоряет его.

Понять, что дроссельная заслонка засорилась, можно по ряду причин:

1. Двигатель плохо запускается, даже «на горячую».
2. Обороты холостого хода «плавают» (то – увеличиваются, то – уменьшаются)
3. Мощность и динамика двигателя значительно упали.
4. Возрос средний расход топлива.

Каждая из этих неисправностей может являться следствием загрязненности дроссельной заслонки. Но не только заслонка может быть этому причиной.
